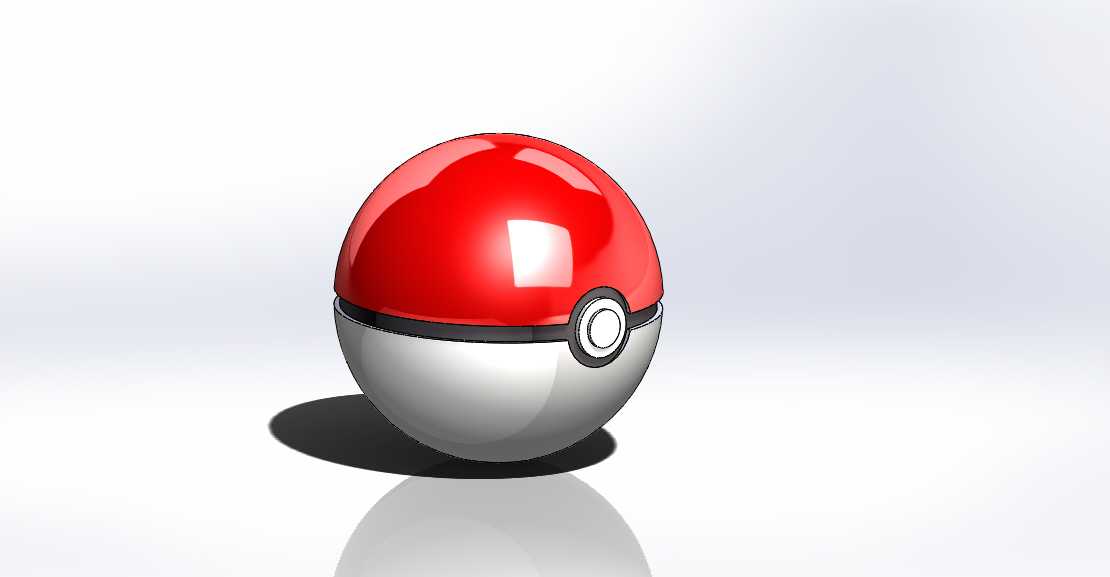

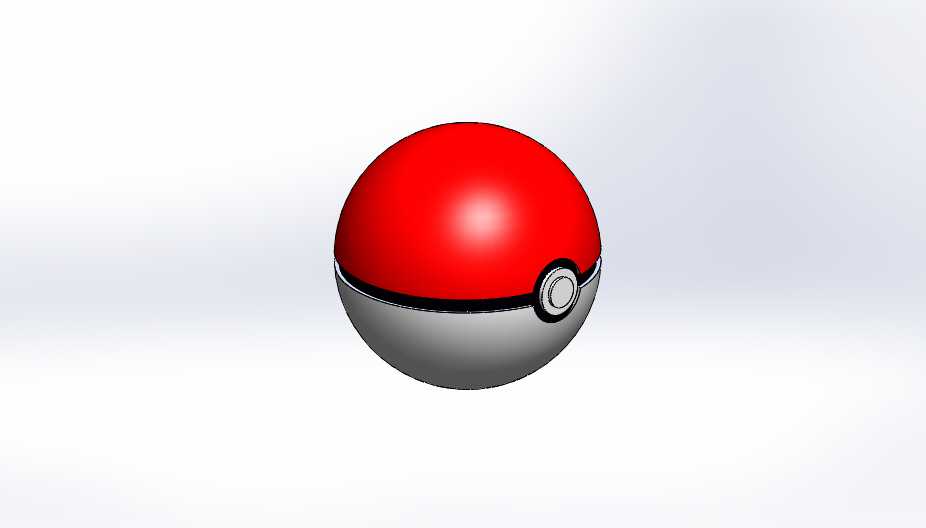

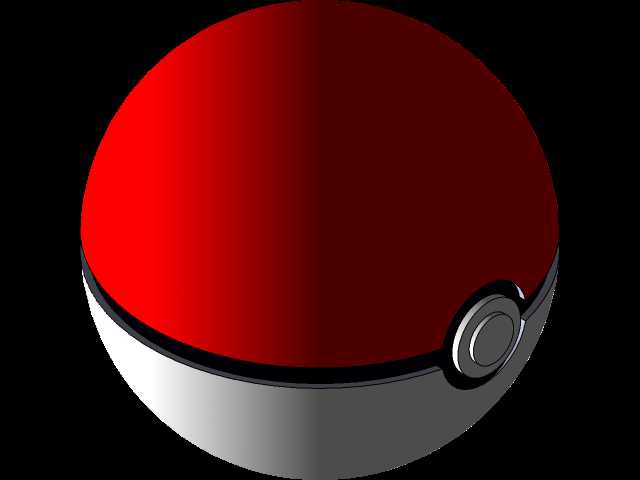

宝可梦精灵球造型创意摆件结构设计

这款球形创意摆件的结构设计，最初是从潮玩周边的实际落地需求出发做的拆解，日常应用场景覆盖桌面装饰、主题展会陈列、IP衍生周边手办三个核心方向，没有复杂的传动或电控结构，核心要解决的是上下半球的配合精度、外观分色的边界控制、中心按键区域的装配容错三个实际工程问题。先从外形尺寸边界说起，整体为标准正球形结构，最大外轮廓直径控制在80mm，这个尺寸是综合了单手握持感、桌面摆放不占用过多空间、3D打印或注塑开模时的流道排布合理性确定的，上下半球的分模面选在球体赤道位置，也就是红、银两色外观的分界处，分模面做了0.15mm的止口配合结构，上半球内圈做凸止口，下半球内圈做凹止口，配合间隙控制在0.05mm，既保证装配后不会出现上下半球错位的台阶差，也能让普通用户不需要工具就能手动拆分开合，满足部分用户在球体内放置小物件的拓展使用需求。外观设计上没有做多余的棱角，整体保持球面的顺滑曲率，上半球采用高光亮面的曲面处理，建模时特意将球面的曲率连续做到G2级别，避免渲染或实际抛光后出现曲面褶皱、反光断层的问题；下半球做了细微的磨砂质感区分，和上半球的亮面形成视觉层次，也能减少摆放时接触桌面的划痕。中间的环形分隔带做了0.8mm的凸起高度，宽度控制在3mm，刚好遮挡上下半球的配合缝隙，同时作为中心按键结构的安装基座，这个环形件采用过盈配合卡入下半球的对应卡槽，不需要额外打胶或者螺丝固定，装配效率更高。中心的按键区域是整个结构的细节重点，最外层的圆形按键直径12mm，外圈做了2mm宽的黑色凸边，和白色的按键面形成清晰的视觉边界，按键和基座之间预留0.1mm的活动间隙，虽然这个摆件没有设置实际的按压触发功能，但预留的活动量能让按键有真实的按压反馈手感，避免做成完全固定的死结构显得生硬；按键背后做了十字形的定位筋，卡入环形基座的对应槽位，防止按键出现径向转动，保证外观的对齐精度。设计过程中特意规避了薄壁结构的强度问题，整个球体的壳体壁厚统一设置为2.5mm，这个厚度不管是采用光敏树脂3D打印，还是采用ABS注塑生产，都不会出现打印变形、注塑缩水的问题，壳体内部没有做多余的加强筋，保证内部有足够的中空空间，如果后续要加装发光组件、小收纳仓，不需要额外修改壳体结构，只需要在内部增加对应的安装柱即可。底部的摆放支撑没有做额外的底座，直接依靠下半球的球面接触平面，建模时特意将下半球的最底端做了0.2mm的平面切边，这个切边尺寸极小，肉眼几乎无法察觉，但能保证球体放在光滑桌面时不会出现随意滚动的问题，不需要额外配置底座就能稳定摆放，减少了配件数量，也降低了整体的生产制造成本。表面分色的边界处理上，所有颜色分界的位置都做了0.1mm的浅凹槽，不管是后续做喷漆分色，还是采用不同颜色的材料拼接，都能顺着凹槽做边界遮挡，不会出现喷漆溢色、拼接错位的问题，比如红色上半球和黑色分隔环的分界、黑色分隔环和银色下半球的分界、按键外圈黑边和白键的分界，都预留了这个工艺槽，给后续的表面处理工序留足了工艺余量。从实际使用的角度看，这个结构没有易损的突出部件，所有边角都做了R0.3以上的圆角处理，哪怕是日常拿取时不小心滑落，球面结构也能分散冲击力，不容易出现摔裂的问题；中空的结构也让整体重量控制在100g以内，放在桌面不会压坏桌面涂层，拿取也比较轻便。建模过程中所有的配合尺寸都做了公差匹配，比如止口的配合、环形件的卡接、按键的活动间隙，都是按照民用消费品的通用公差等级设置的，不需要高精度的加工设备就能实现合格的装配效果，不管是个人爱好者用桌面级FDM打印机打印制作，还是工厂批量开模生产，都能直接套用这个结构参数，不需要做大幅度的结构调整。
