定制长轴距美式巡航摩托车结构设计

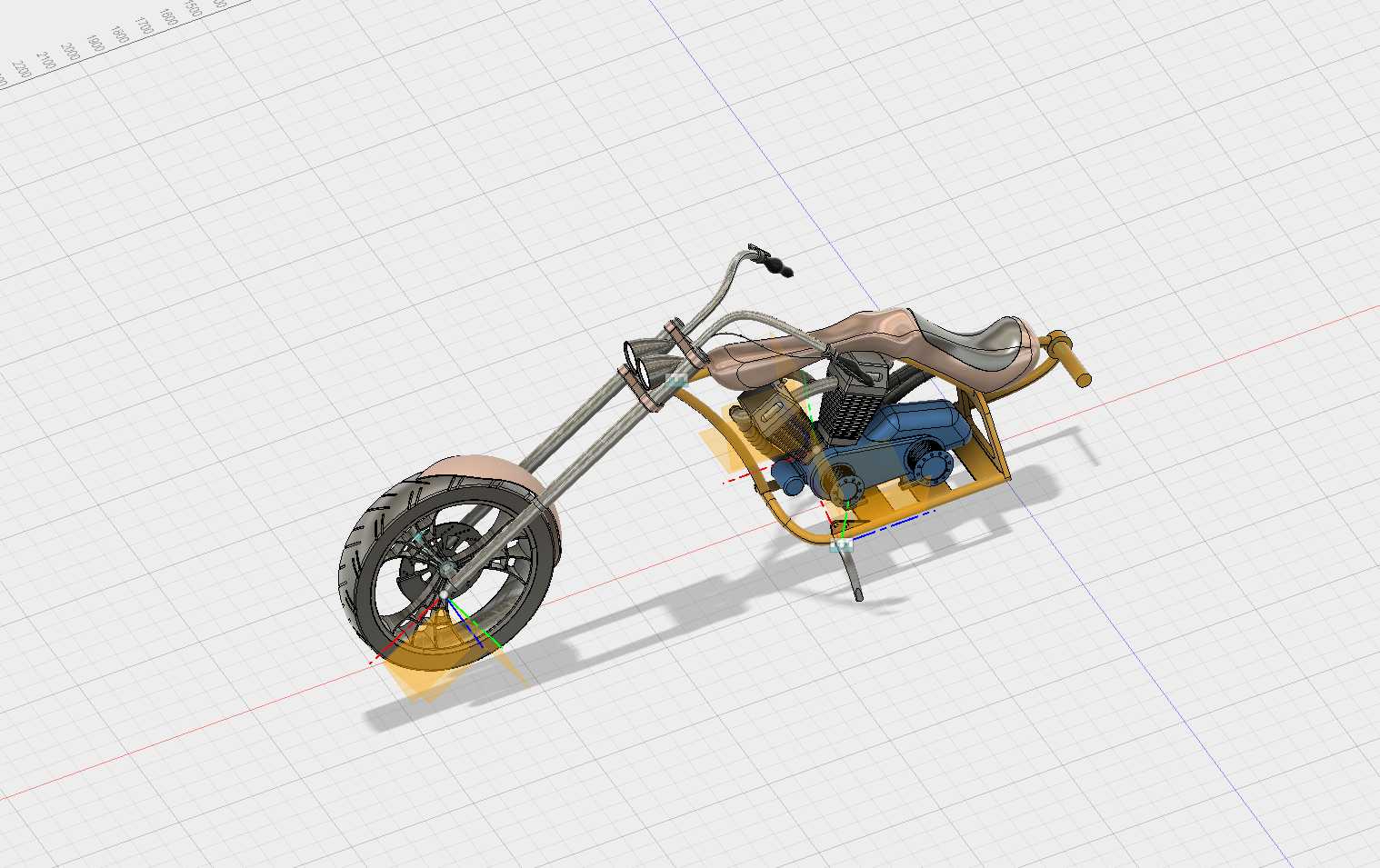

这款定制化长轴距巡航摩托的三维结构设计，核心围绕休闲骑行场景的使用需求展开，区别于常规量产街车的紧凑布局，拉长的前伸角设计首先服务于高速巡航状态下的直线行驶稳定性，前叉与地面形成的大夹角能过滤铺装路面的细碎颠簸，同时降低长距离骑行时手部承受的路面反冲力，适配公路长途骑行的使用场景。从结构布局来看，整车采用硬尾式车架设计，后段没有配置额外的减震摇臂结构，直接将坐垫安装点固定在主车架纵梁上，这种设计一方面能大幅简化车架的焊接结构，减少零部件数量降低整备质量，另一方面也能还原经典定制摩托的硬朗骑行质感，适合在平整铺装路面的休闲骑行使用，当然设计阶段也预留了坐垫下方的缓冲层安装空间，可根据使用需求填充不同密度的减震泡棉，平衡骑行质感与结构简洁性。动力单元采用单缸内燃发动机布局，安装位设置在车架中部的重心区域，发动机吊耳直接与车架主纵梁焊接为一体，保证动力输出时的结构刚性，同时发动机的散热鳍片朝向车辆前进方向，行驶过程中的迎面气流可直接带走发动机工作产生的热量，不需要额外配置复杂的水冷管路与散热系统，简化了整车的维护难度。前行走机构采用大直径辐条式前轮，搭配宽截面真空轮胎，轮胎的接地面积设计经过反复校核，既保证直线巡航时的抓地性能，也兼顾低速转向时的灵活性，前刹车盘采用单盘浮动式结构，卡钳安装位直接固定在前叉下端的加强凸台上，制动时的受力可直接传递到前叉主体，避免额外支架带来的形变问题。车把采用高抬式设计，安装位置高于坐垫平面，骑行时骑手可以保持上身直立的姿态，不需要俯身压低身体，大幅降低长距离骑行时的腰背部负荷，车把上预留了油门拉线、刹车拉杆、控制开关的安装走线槽，所有线路都可从车把内部穿入车架纵梁，避免线路外露带来的老化与磕碰风险。油箱采用流线型窄体设计，安装在车架上管位置，容量经过测算可满足常规巡航里程的续航需求，油箱的曲面造型与车架上管完全贴合，不会出现突出的棱角影响骑行时的腿部夹持感，同时油箱底部预留了油泵安装位与出油管路的走管空间，安装时不需要额外对车架进行打孔修改。后轮采用小直径宽胎设计，直接与车架后段的安装轴固定，传动结构采用皮带传动布局，皮带轮分别安装在发动机输出轴与后轮轴上，传动过程中噪音更低，也不需要像链条传动那样频繁调整张紧度与润滑，降低日常使用的维护成本。整车的安装边界经过校核，所有突出部件都没有超出两轮车的常规通行宽度，轴距参数适配常规道路的转弯半径要求，不会因为长轴距设计导致转弯时出现剐蹭地面的问题，车架的所有焊接点位都做了应力释放的结构设计，在承受颠簸路面冲击时不会出现应力集中导致的车架开裂问题。设计过程中还考虑了个性化改装的拓展空间，车架后段预留了后座、边包的安装孔位，前叉位置也预留了加装风挡、辅助灯的安装点，用户可根据自身的使用需求进行拓展改装，不需要对主车架进行切割焊接。从零部件的装配逻辑来看，整车采用模块化的装配思路，动力总成、行走机构、操控机构、覆盖件都可独立拆分，后续维护时可单独拆卸对应模块，不需要拆解整车结构，大幅降低后期的维修难度。
