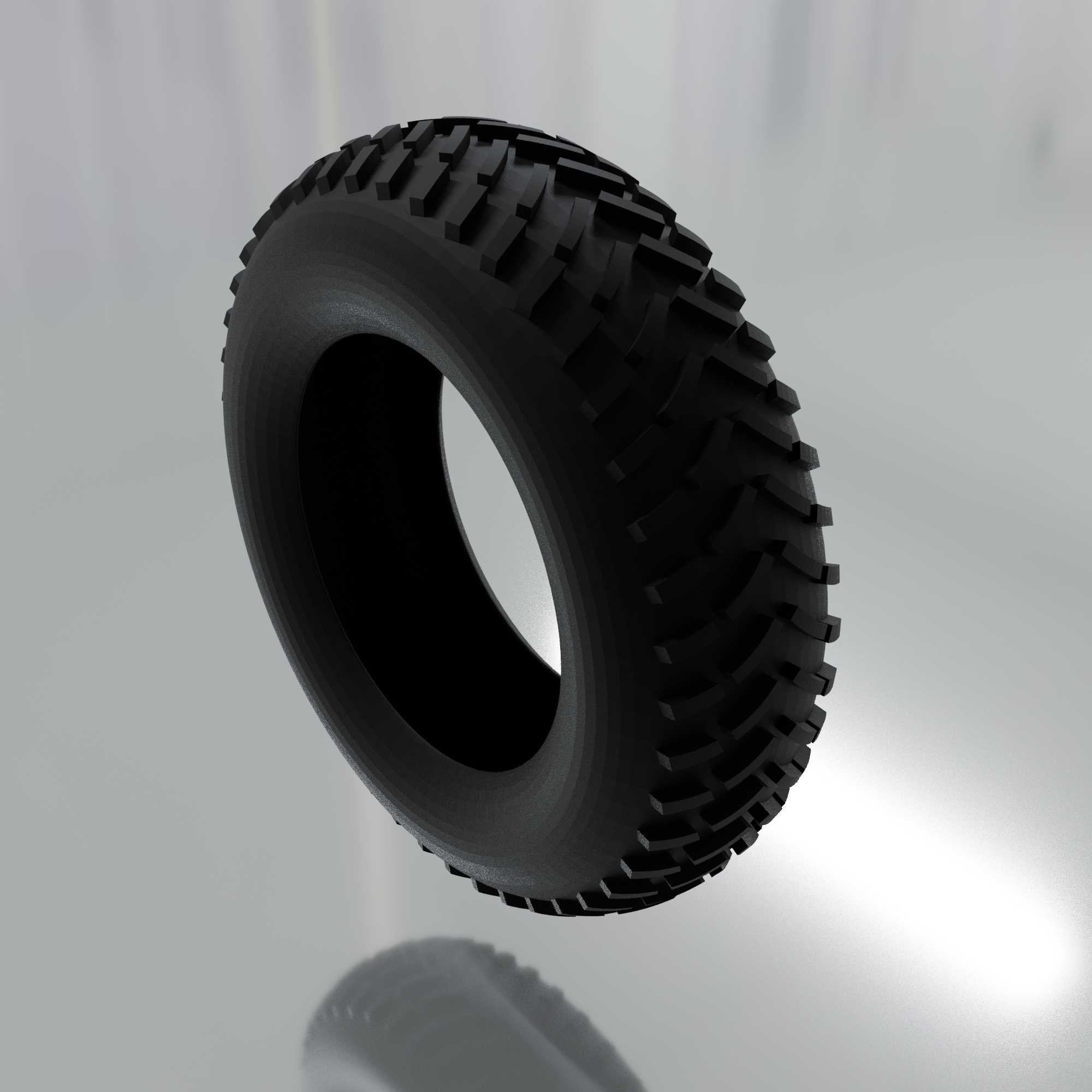

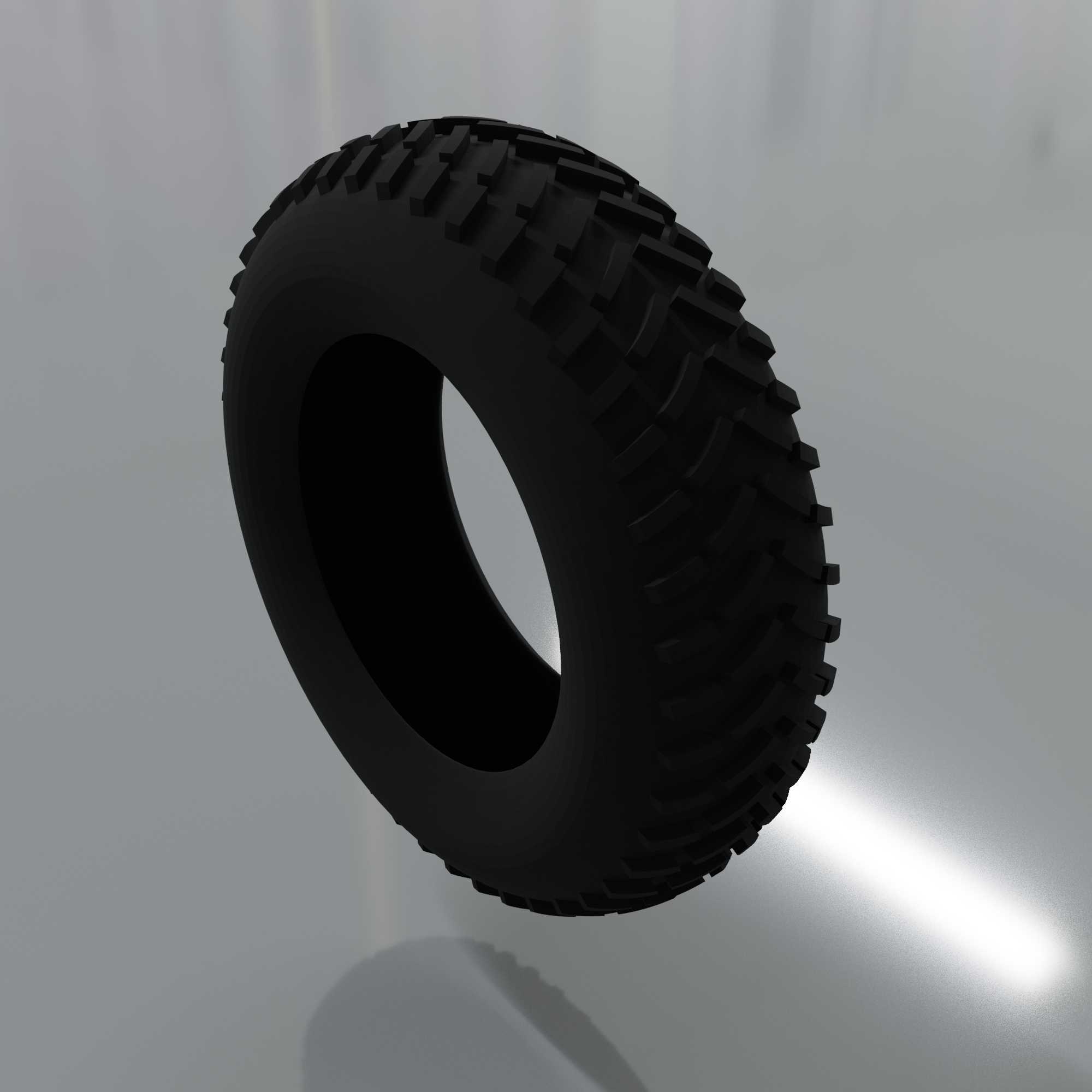

磁流变智能越野轮胎结构设计

这款磁流变轮胎的设计初衷，是针对复杂非铺装路面行驶场景下，传统固定硬度轮胎无法兼顾抓地力与行驶平顺性的痛点展开的。从实际应用场景来看，这类轮胎可适配全地形越野车、特种作业车辆、野外勘探通勤车辆的行走系统，在泥泞、碎石、硬质铺装、松软沙土等交替变化的路面条件下，可通过磁流变效应实时调整胎面与胎体的刚性匹配，无需驾驶员手动调整胎压即可适配不同路面的附着需求。

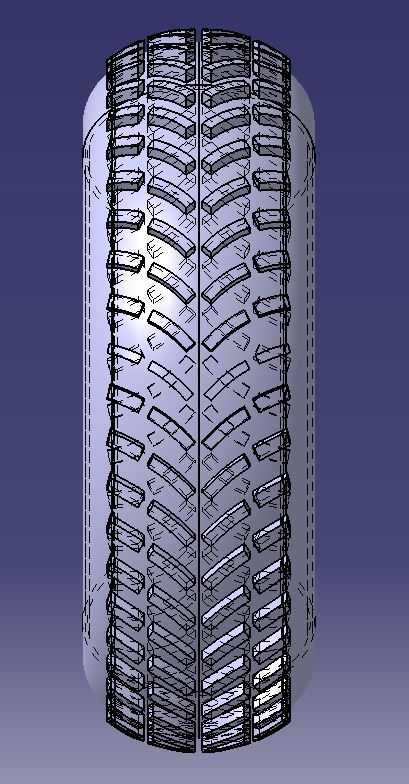

从功能特性上看，胎面采用了大角度交错排布的块状花纹设计，花纹块边缘做了阶梯式倒角处理，在松软路面行驶时，花纹块可嵌入沙土或泥泞层形成剪切咬合面，提升纵向牵引力；在硬质铺装路面行驶时，倒角结构可让花纹块接地时产生渐进式形变，降低花纹块刚性敲击路面产生的行驶噪音，同时减少花纹块局部应力集中导致的异常磨损。胎面的主排水沟采用宽深比1:3的贯通式设计，横向排水沟与纵向主沟呈45度夹角排布，在湿滑路面行驶时可快速破除接地面的水膜，避免滑水效应带来的制动距离拉长、转向失控风险。

设计过程中，首先对轮胎的安装边界做了明确约束：轮辋适配直径为常规越野车轮辋规格，胎侧的安装定位线与轮辋止口的配合公差控制在行业通用的过盈配合区间，保证充气或磁流变介质充注后不会出现胎圈脱开、慢泄气的问题。轮胎的断面宽度、扁平比均参考同级别越野轮胎的通用尺寸范围，可直接替换同规格传统充气轮胎，无需对车辆的轮拱间隙、转向拉杆行程、制动系统安装位做额外改装，降低了实车适配的改造成本。

胎体内部的磁流变腔道采用周向均匀排布的结构设计，腔道之间通过连通阀组实现介质的可控流动，当外部磁场强度变化时，腔道内的磁流变介质可在毫秒级时间内完成液态到半固态的黏度转变，对应调整胎体不同区域的支撑刚性：比如在碎石路面行驶时，可提升胎面中央区域的刚性，减少尖锐碎石扎入胎体的概率，同时降低胎侧的刚性，吸收路面颠簸带来的冲击；在高速铺装路面行驶时，提升整个胎体的刚性，减少胎体反复形变产生的滚动阻力，提升燃油经济性与行驶稳定性；在沙地行驶时，降低胎体整体刚性，增大轮胎接地面积，降低接地比压，避免轮胎陷沙。

从结构细节来看，胎圈部位采用了高刚度钢丝圈补强结构，保证轮胎与轮辋的结合强度，即使在低刚性状态下大角度转向，也不会出现胎圈脱位的问题。胎侧的厚度从胎圈位置到胎肩位置做了渐变处理，胎侧最薄处可在保证抗冲击强度的前提下，预留足够的形变空间，配合磁流变介质的刚度调整，实现不同载荷下的接地压力均匀分布。胎肩部位的花纹块做了贯通式散热槽设计，在连续大负荷行驶时，可通过轮胎转动带动气流穿过散热槽，带走胎面因摩擦、磁流变介质内摩擦产生的热量，避免胎体温度过高导致的材料老化加速、磁流变介质性能衰减问题。

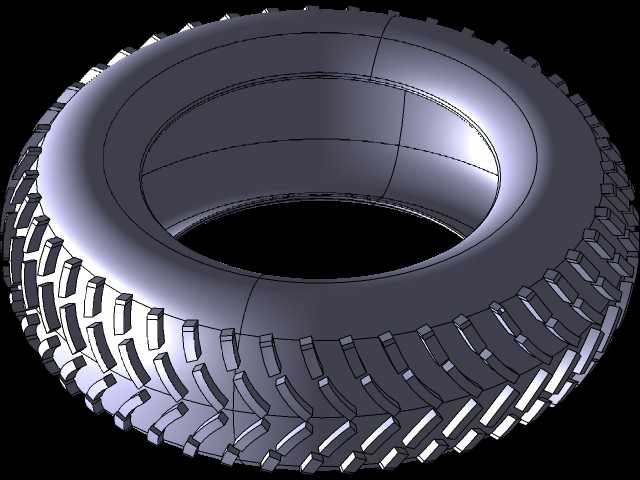

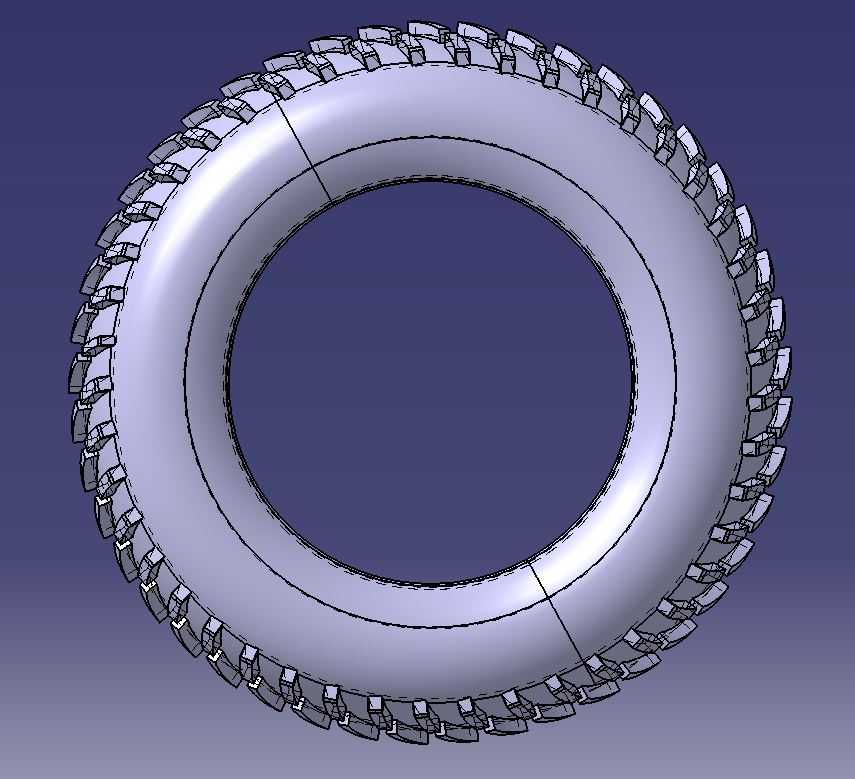

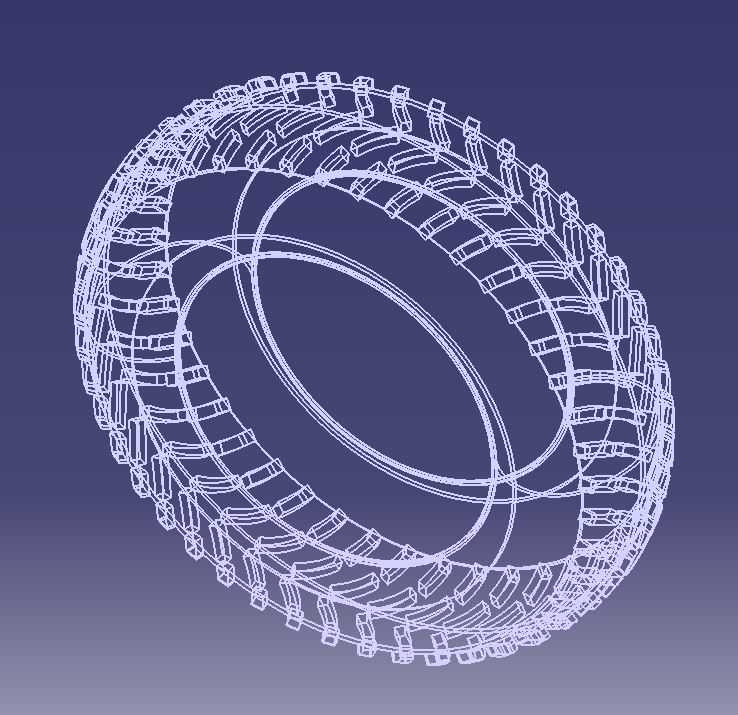

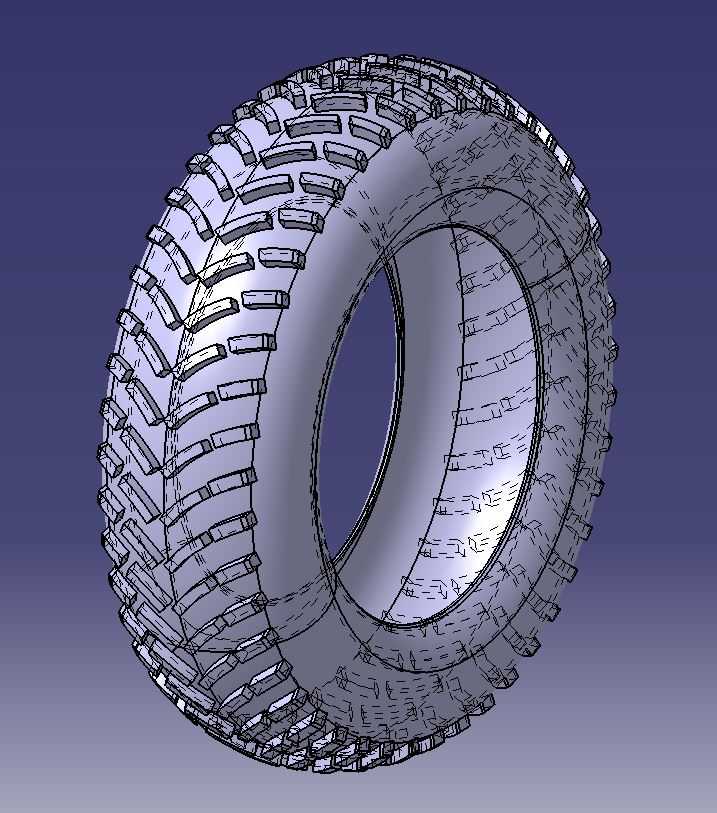

在建模过程中，对花纹块的脱模角度做了针对性优化，所有花纹块的拔模角度控制在合理区间，既保证后续模具加工时的脱模顺畅性，也避免拔模角度过大导致花纹块接地面积不足的问题。胎面与胎侧的过渡曲面采用G2连续曲率设计，避免应力集中点的出现，在承受路面冲击时，应力可沿着曲面均匀分散到整个胎体结构，提升轮胎的抗冲击寿命。针对磁流变腔道的布局，建模时特意预留了介质注入口与磁场发生组件的安装位，安装位的位置避开了胎体的主要形变区域，避免长期反复形变导致的密封件失效问题。

实际选型适配时，需要注意车辆的轴荷上限要与轮胎的额定承载能力匹配，虽然磁流变结构可调整胎体刚性，但整体承载上限仍由胎体的骨架材料强度决定，不可超出额定载荷使用。同时，磁场控制模块的信号需要与车辆的ECU系统做匹配，根据轮速传感器、转向角传感器、车身加速度传感器的实时数据，自动调整磁场输出强度，实现刚度调整的自动化，无需驾驶员手动干预即可适配实时变化的路面条件。
