V型十二缸动力核心结构设计展示

在高端乘用车、大型船舶辅机、固定式发电机组这类对动力输出平顺性、持续功率储备有严苛要求的场景中，V12构型的动力单元始终是不可替代的选项。不同于直列六缸或V8机型，12个气缸以60度夹角分两列排布的结构，从根源上抵消了一阶、二阶往复惯性力，整机运转时的振动量级能控制在极低水平，哪怕是高负荷持续输出工况，也不需要额外加装大体积的平衡轴组件，既压缩了整机轴向尺寸，也减少了运动副的额外功率损耗。

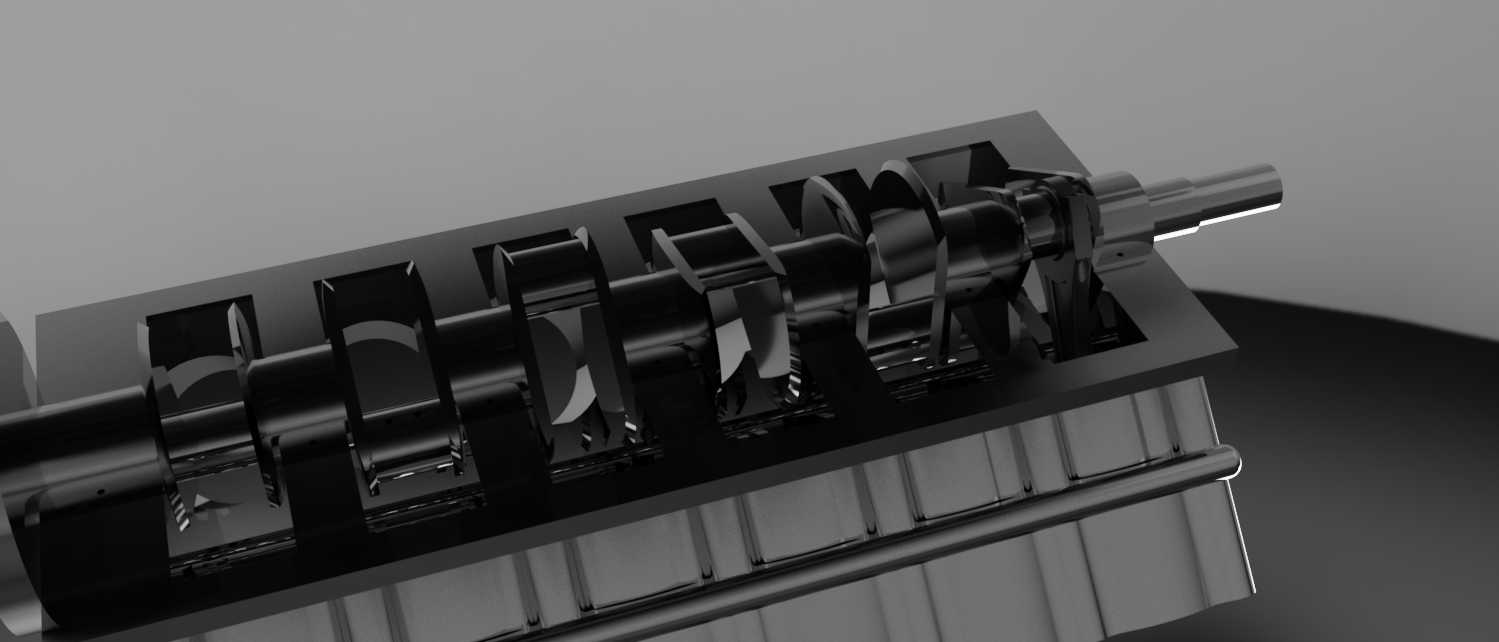

从结构设计逻辑来看，这套模型完整还原了V12机型的核心承载与运动传递路径：两列缸体共用的整体式曲轴箱采用龙门式结构设计，主轴承盖采用横向螺栓与纵向螺栓配合的紧固方式，能承受12个气缸交替点火带来的高频冲击载荷，避免缸体在高转速下出现结合面形变。曲轴采用全支撑设计，每两个连杆轴颈之间都设置独立的主轴颈承载，12个连杆分为6组，对应曲轴上相位差120度的连杆轴颈，保证点火间隔均匀，动力输出没有明显的扭矩波动。

实际工程应用中，这类V12动力单元的安装边界需要重点匹配整车或机组的舱体布局：两列缸盖的上部空间需要预留足够的进排气歧管、喷油组件、点火线束的布置空间，夹角区域的凹腔通常用来布置进气歧管或冷却水道主通路，能充分利用V型夹角的冗余空间，压缩整机宽度尺寸。曲轴前端的输出端需要预留皮带轮、正时驱动机构、水泵驱动轮的安装位，后端则需要匹配飞轮壳、离合器或液力变矩器的连接接口，安装时的对中精度要求控制在0.05mm以内，避免运转过程中出现曲轴偏磨、油封漏油的问题。

从功能特性上看，V12机型的每个气缸都可以独立参与做功，哪怕在部分负荷工况下通过断油控制关闭一侧列的6个气缸，剩下的直列六缸结构依然能保持完美的动平衡，不会出现四缸机关缸后的抖动问题，兼顾了大动力储备和低负荷工况的燃油经济性。缸体内部的冷却水道采用分层设计，两列缸体的冷却水从缸体前端进入，顺着缸套周围的水套流到缸盖后端，再通过缸盖内部的上水孔进入燃烧室周围的冷却腔，最后从缸盖前端的出水口汇入节温器座，保证每个气缸的冷却温度均匀，避免出现局部过热导致的拉缸、缸盖变形问题。

润滑系统的设计也在模型中有所体现，曲轴箱底部的油池设置了挡油板，避免车辆急加减速或倾斜时机油泵出现吸空，主油道布置在缸体的V型夹角内部，通过分油道向每个主轴承、连杆轴承、凸轮轴轴承供给压力润滑油，连杆大头的喷油孔还能正对活塞底部喷射机油，帮助高负荷工况下的活塞散热，避免活塞顶部温度过高出现材料强度下降。

在做三维建模的过程中，这类动力单元的结构设计需要重点关注运动干涉问题：曲轴转动时，连杆的摆动轨迹不能和缸套内壁、曲轴箱内壁发生刮碰，活塞在上止点时，活塞顶部的气门避让坑需要和进排气门的最大升程位置完全匹配，预留至少0.8mm的安全间隙，避免气门撞活塞的致命故障。同时所有连接螺栓的布置都要预留足够的扳手操作空间，尤其是缸盖主螺栓、主轴承盖螺栓的位置，不能被周围的加强筋、水套壁挡住，否则生产装配时无法达到规定的拧紧力矩，会出现密封失效、连接松动的问题。

针对不同的应用场景，这套核心结构还可以做针对性的适配调整：如果是用于高性能乘用车，可以缩短活塞行程，提升曲轴的最高允许转速，匹配更大流量的进排气系统，提升整机的功率密度；如果是用于固定式发电机组，可以加长活塞行程，优化低转速区间的扭矩输出，让机组在1500转的恒定转速下就能达到额定功率，提升长期运转的可靠性；如果是用于船舶动力，还可以在曲轴前端额外输出端口连接海水泵、冷却风扇等附属组件，适配船舶的动力输出需求。
