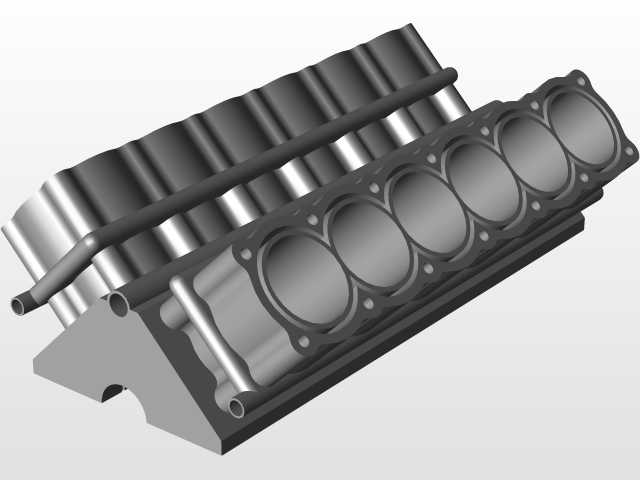

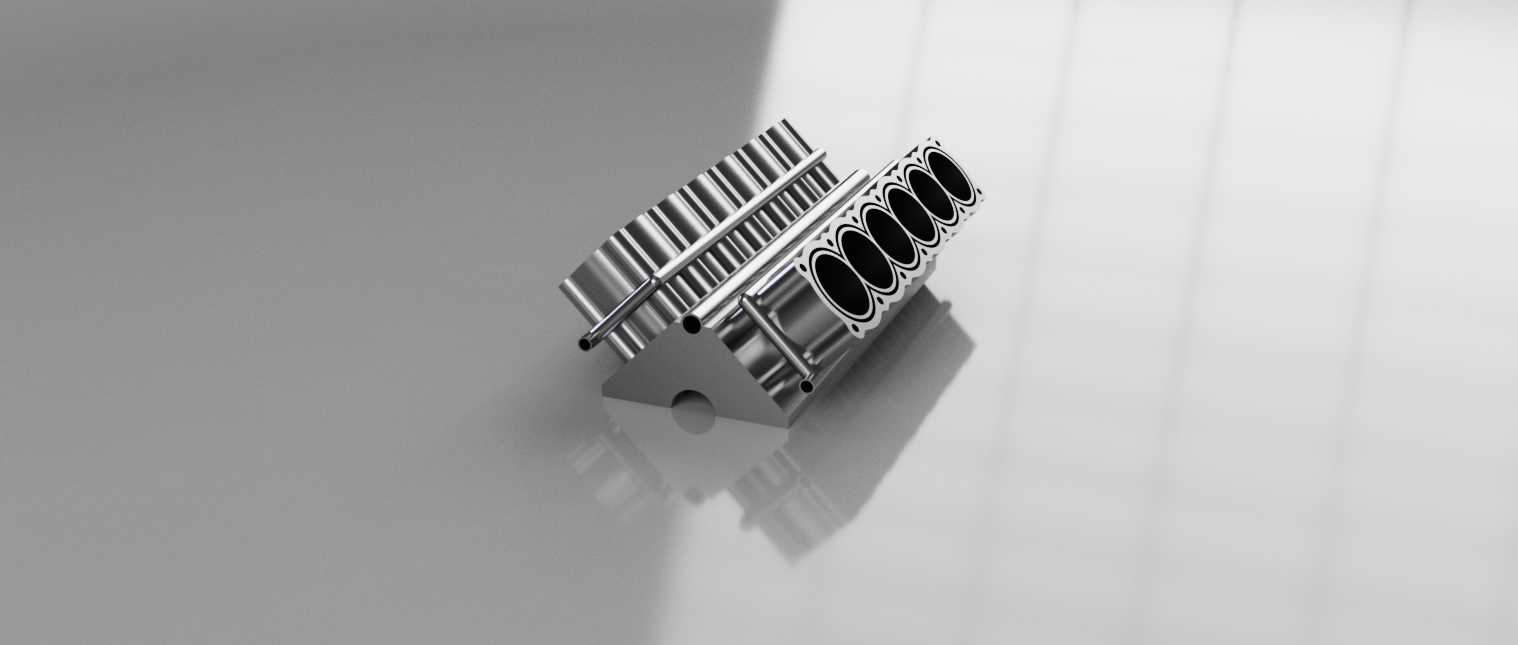

V12发动机曲轴箱结构三维设计

在大排量高性能内燃机的整机结构中，曲轴箱是承担核心承载功能的基体部件，其结构合理性直接决定整机运行的可靠性、NVH表现与服役寿命。这类V型12缸动力单元的曲轴箱，多应用于大马力豪华乘用车、高性能赛车、重型特种作业装备以及大排量固定动力机组场景，区别于直列机型的缸体布局，V型夹角布置的曲轴箱需要同时承接两侧各6个气缸的做功冲击力，还要为曲轴、连杆、活塞组件提供精准的安装定位基准，同时整合润滑油道、冷却水道、附件安装接口等功能结构，设计过程中需要平衡结构强度、整体重量、加工工艺性多重约束。

从实际功能维度看，曲轴箱首先是整个动力单元的承载基体，曲轴主轴颈的安装座孔直接加工在曲轴箱的主轴承壁上，每一组主轴承盖都通过高精度螺栓与箱体连接，保证曲轴高速运转时的同轴度公差，避免轴颈偏磨引发的早期失效。两侧呈V型夹角布置的气缸安装面，需要保证各缸孔的位置度公差控制在微米级，确保活塞往复运动时无偏缸风险，同时缸体结合面的平面度要求极高，防止燃烧室漏气、冷却液渗漏、润滑油泄漏等常见故障。箱体内部集成的主油道，会将机油泵输送来的压力润滑油分配到各个主轴承座、连杆轴承、凸轮轴轴承以及活塞冷却喷嘴位置，油道的走向设计需要兼顾油路阻力、各润滑点的油压均匀性，避免高转速工况下远端润滑点供油不足引发的烧瓦故障。

设计这类V12曲轴箱时，首先要确定V型夹角的角度参数，这个角度直接影响整机的宽度、高度、平衡性以及进排气系统的布置空间，常见的60度夹角可以保证一阶往复惯性力的自平衡，减少平衡轴的配置需求，同时控制整机的横向尺寸，便于整车机舱的布置。主轴承壁的厚度设计需要经过多轮CAE仿真验证，在发动机最大爆发压力工况下，主轴承座孔的变形量必须控制在允许范围内，否则会导致曲轴轴颈与轴瓦的配合间隙异常，引发润滑失效。箱体的加强筋布置不能随意增设，需要沿着做功冲击力的传递路径设计，将气缸盖传递来的燃烧爆发力顺畅传递到主轴承壁，再分散到整个箱体结构，避免应力集中区域出现疲劳裂纹，同时加强筋的设计还要兼顾铸造工艺的可行性，避免壁厚突变引发的铸造缩松、气孔缺陷。

在安装边界维度上，曲轴箱的前端面需要集成正时机构、水泵、机油泵、前端附件驱动轮系的安装接口，后端面需要匹配飞轮壳、变速器的连接定位止口，保证动力输出的同轴度。箱体两侧预留的发动机悬置安装点，位置需要经过整机重心核算，确保悬置点的受力均匀，降低整车运行时的动力总成振动传递。油底壳的安装结合面位于曲轴箱下部，其平面度与密封槽设计直接影响润滑油的密封性能，避免车辆在大倾角工况下出现机油泄漏。曲轴箱的上部与气缸盖结合的面，需要布置缸盖螺栓的安装孔，螺栓的布置间距、拧紧力矩的分级要求，都要结合密封垫片的压合特性设计，保证缸垫在全工况下的密封可靠性。

从结构细节看，这类V12曲轴箱的曲轴箱内腔设计需要考虑曲轴运转时的通风需求，避免曲轴箱内压力过高引发的密封失效，同时内腔的形状要减少曲轴高速旋转时的机油搅油阻力，降低动力损耗。箱体上预留的各类传感器安装孔，包括机油压力传感器、机油温度传感器、爆震传感器等接口，位置要便于后期装配维护，同时保证测量数据的准确性。冷却水道的设计要保证各缸周围的冷却液流速均匀，避免出现局部过热区域，特别是两列气缸之间的V型谷区域，是冷却设计的重点区域，需要保证足够的冷却液流量带走燃烧室传递的热量，防止局部热变形引发的密封失效。在材料选型匹配上，这类高性能机型的曲轴箱多采用铝合金压铸材质降低整机重量，主轴承座区域采用铸铁镶嵌件提升耐磨性能与结构强度，兼顾轻量化与高强度的需求，设计时需要充分考虑两种材料的热膨胀系数差异，避免热机状态下的配合松动问题。
