V12发动机气缸体集成结构设计

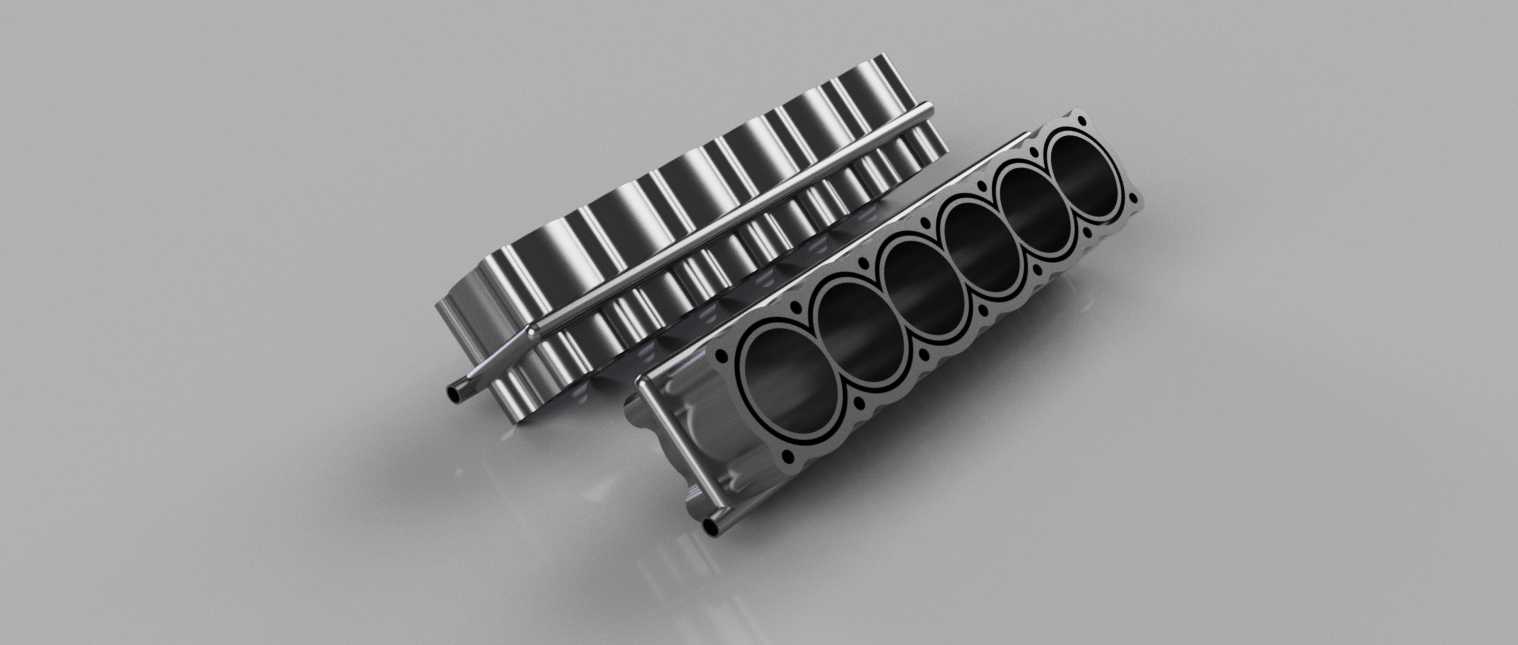

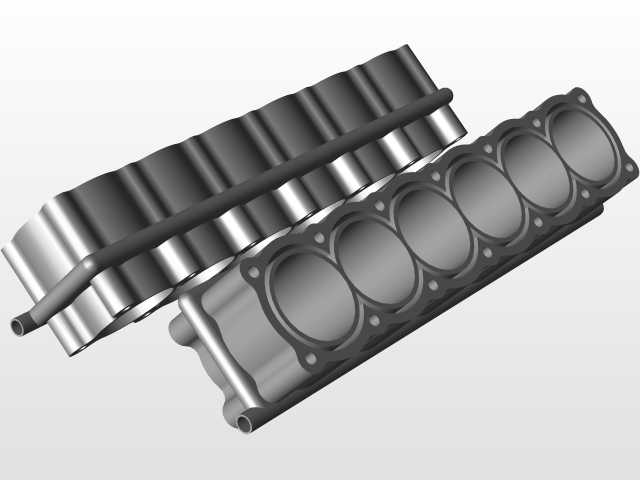

在大排量高性能内燃机的开发流程中，气缸体作为整台动力装置的核心承载基体，需要同时兼顾燃烧压力承载、运动部件导向、冷却润滑介质通路集成等多重功能，V12机型的气缸体因缸数多、布局特殊，对结构设计的合理性提出了更高要求。这款直列排布的六缸单侧缸体结构，是V型12缸发动机的单侧组成单元，两个完全对称的该类缸体呈V型夹角布置后，即可组成完整的V12发动机缸体总成，多用于大马力豪华乘用车、高性能赛车以及重型特种装备的动力系统中。从实际应用场景来看，这类缸体需要承受最高超过120bar的燃烧爆发压力，同时活塞在缸筒内做每分钟数千次的往复运动，缸筒内壁的尺寸精度、形位公差直接决定了发动机的运行寿命与动力输出稳定性，设计过程中首先要保证缸筒内壁的圆柱度公差控制在0.01mm以内，表面粗糙度达到Ra0.4以下，才能满足活塞环的密封要求，避免出现窜气、烧机油等常见故障。在结构设计思路上，该缸体采用了集成式设计，将缸筒、冷却水道、润滑油道、主轴承安装座、附件安装凸台全部整合在单体铸件结构中，减少了分体式结构的密封连接点，从根源上降低了油水渗漏的风险。相邻缸筒之间的壁厚经过反复拓扑优化，在保证足够结构强度的前提下尽可能缩小缸心距，从而压缩整台发动机的整体长度，适配不同车型的机舱布置空间；缸筒外壁设计有环绕式的冷却水流道，冷却液可以从缸体前端进水口进入，沿着各缸筒外壁的流道均匀流过，带走燃烧过程中传递到缸壁的热量，保证各缸工作温度均匀，避免出现局部过热导致的缸体变形。安装边界方面，该单侧缸体的下端面设置有统一的主轴承盖结合面，通过螺栓与主轴承盖连接后为曲轴提供旋转支撑，结合面的平面度公差需要控制在0.05mm以内，保证轴承盖安装后不会出现错位导致的曲轴运转卡滞；缸体的上端面为气缸垫安装面，与气缸盖通过缸盖螺栓连接，螺栓孔的位置度公差严格控制在0.1mm以内，保证缸盖压紧力均匀分布，实现燃烧室的可靠密封。缸体侧面设计有多个附件安装凸台，分别用于安装机油泵、水泵、正时链条罩、进排气歧管支架等外围附件，所有凸台的安装面都预留了足够的加工余量，装配时可以根据实际装配偏差进行适当修配，保证附件安装的同轴度要求。考虑到V12发动机的高负荷运行特性，缸体的加强筋布局经过多轮仿真验证，在缸筒外侧、主轴承座位置、螺栓凸台周围都设置了辐射状的加强筋，既可以提升缸体的整体结构刚度，降低运行过程中的结构振动与噪声辐射，又能避免壁厚过大导致的整机重量超标。润滑油道采用了深孔钻加工的内置通路设计，主油道沿着缸体长度方向贯通，每个缸筒位置都分支出独立的润滑油路，分别向活塞冷却喷嘴、主轴承、凸轮轴驱动机构供给压力润滑油，油道的转角位置都设计了圆滑过渡，避免出现应力集中导致的油道开裂，同时减少润滑油流动的阻力，保证高转速工况下各润滑点的机油压力稳定。在实际建模过程中，需要重点关注各流道的连通性校验，避免出现加工盲孔导致的油路、水路堵塞，同时所有铸造圆角都按照铸造工艺要求设置为R3-R5的圆角，避免铸造过程中出现应力集中导致的铸件裂纹，拔模斜度按照1:100的比例设置，满足金属模铸造的起模要求，减少后续机加工的余量。这类缸体结构的三维建模，不仅要还原所有的结构特征，还要充分考虑铸造、机加工、装配全流程的工艺可行性，任何一个细节的尺寸偏差，都可能导致后续零部件无法装配，或者运行过程中出现故障，因此建模过程中需要反复核对各安装面的尺寸、各孔位的坐标，保证模型与实际生产要求完全一致，为后续的仿真分析、工艺编制、工装设计提供准确的数字基础。
