V12发动机核心传动曲轴结构设计

　　在大排量高性能内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩的核心承载部件，这款适配V12机型的曲轴，在结构设计阶段就需要兼顾12个气缸交替做功的冲击载荷、高转速下的动平衡精度、以及长期交变应力下的疲劳强度要求。从实际装车场景来看，这类V12曲轴多用于大马力豪华乘用车、高性能赛车、以及部分大排量固定式发电机组的动力单元，在运行过程中，每个曲柄销对应两个呈V型布置的连杆，12个气缸按照预设的点火顺序交替推动活塞下行，通过连杆将爆发压力传递到曲柄销上，驱动整个曲轴绕主轴承轴线旋转，最终把动力输出给飞轮端连接的传动系统。

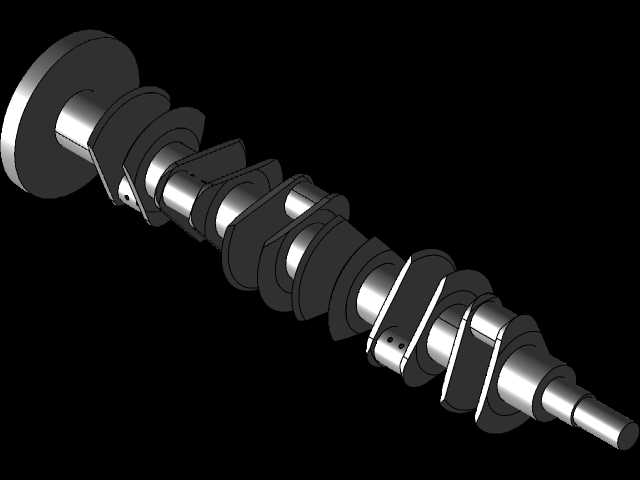

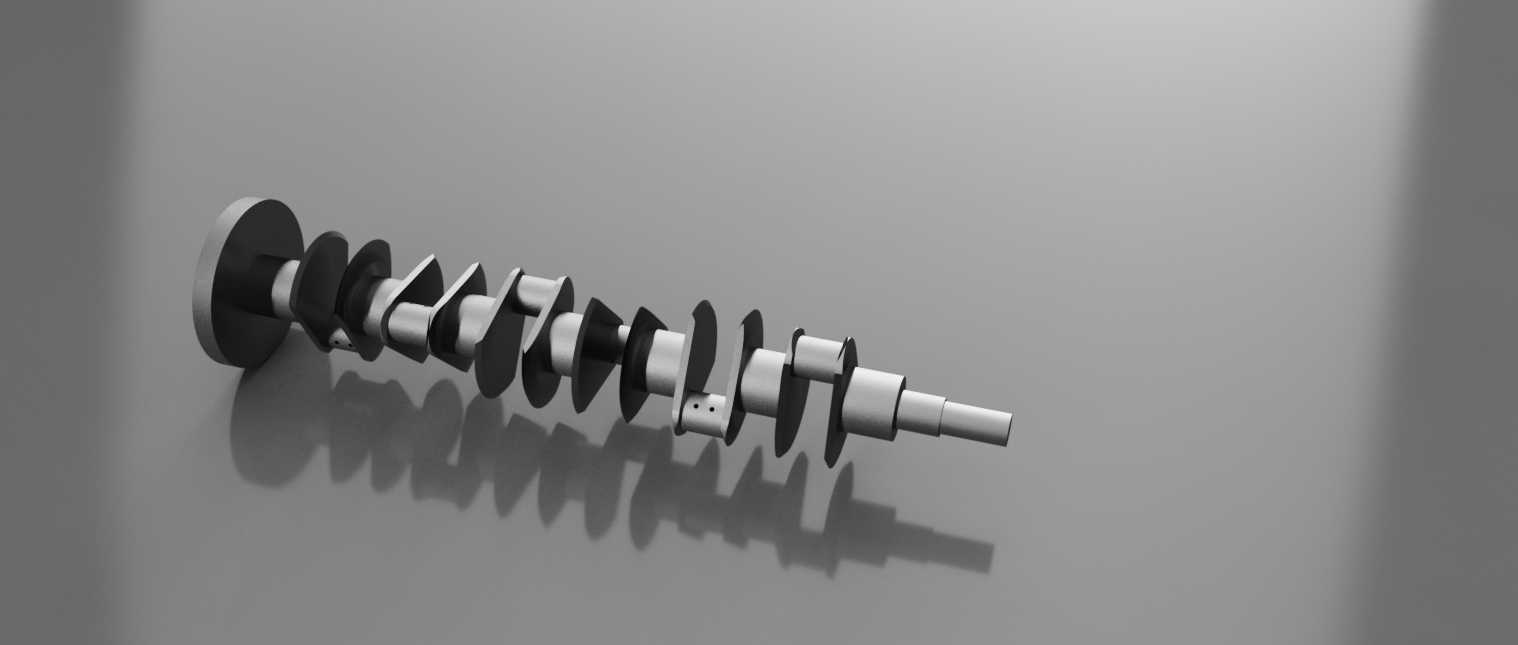

　　设计这类多缸曲轴时，首先要敲定的是曲柄的排列相位角，V12机型的气缸夹角通常为60度，对应的曲柄销需要按照做功间隔均匀分布，保证每60度曲轴转角就有一个气缸进入做功行程，让输出扭矩的波动尽可能小，避免运行过程中出现过大的扭转振动。从结构上看，这款曲轴采用全支承设计，每两个相邻的曲柄销之间都设置有主轴承轴颈，主轴承轴颈的直径要大于曲柄销直径，保证足够的支承刚度，减少高转速下的轴颈挠曲变形，避免轴瓦出现偏磨异常。曲柄臂的外形采用了流线型的过渡设计，没有尖锐的应力集中棱角，在平衡块的布置上，每个曲柄臂对应位置都设置了集成式平衡重，平衡重的外形经过偏心轮廓优化，在抵消曲柄销、连杆大头旋转惯量的同时，尽可能减少曲轴自身的转动惯量，提升发动机的转速响应速度。

　　在安装边界的尺寸把控上，曲轴前端的轴段需要预留正时齿轮、减振器、机油泵驱动齿轮的安装位，轴段上的键槽位置、油封轴颈的直径公差、以及轴向定位的止推面位置都需要和前端轮系、缸体前端盖的尺寸完全匹配；曲轴后端的法兰盘需要和飞轮总成定位配合，法兰上的螺栓孔分布圆直径、定位销孔的位置度、以及后油封轴颈的表面粗糙度都有严格的设计要求，避免出现漏油、飞轮动平衡超差的问题。油道的设计是这类曲轴的细节重点，主轴承轴颈和曲柄销之间设置有倾斜的贯通油道，来自缸体主油道的压力机油可以通过这些内部油道直接输送到连杆轴承的摩擦面，同时部分机油还会通过连杆杆身的油道上行润滑活塞销，油道的进出口位置都做了倒角过渡，避免机油流动过程中出现节流损失，油道内部的清洁度要求也极高，不允许有残留的切屑或者铸造杂质，防止轴瓦出现划伤。

　　从实际工况适配的角度，这款曲轴的材质选型通常会采用高强度锻钢，经过调质处理之后轴颈表面再进行高频淬火，保证轴颈表面的硬度满足耐磨要求，同时心部保留足够的韧性来承受做功冲击。在动平衡校正环节，曲轴的两端会加工有动平衡去重孔，通过在平衡块上去除多余材料，把整个曲轴的动平衡剩余不平衡量控制在允许范围内，避免高转速运行时出现整机振动过大的问题。另外，曲轴的轴向间隙需要通过止推片的厚度来调整，设计时预留的轴向窜动量既要保证曲轴受热膨胀后不会出现卡滞，也要避免轴向间隙过大导致的前后窜动异响、正时相位偏差问题。在和周边部件的匹配上，曲柄销的宽度需要适配两个连杆大头的并列安装尺寸，两个连杆之间需要留有足够的侧隙，避免运行过程中出现连杆侧面的干涉摩擦；主轴承盖的螺栓拧紧力矩、拧紧顺序都有严格的工艺要求，保证各个主轴承孔的同轴度，防止曲轴转动时出现卡滞、运转阻力过大的问题。对于维修和装配环节来说，曲轴的轴颈尺寸公差、圆度圆柱度要求都需要符合内燃机的设计规范，轴颈表面的粗糙度要达到镜面级，减少和轴瓦之间的摩擦阻力，提升整机的机械效率。
