直列四缸发动机曲柄活塞配气机构

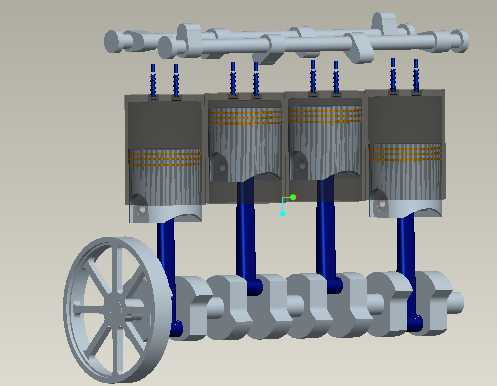

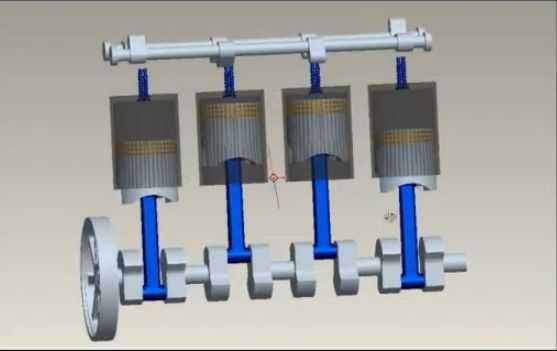

这套结构是往复式内燃动力的核心做功单元，日常在乘用车动力总成、小型工程机械动力单元、固定式发电机组动力端都能见到同构型的设计，是把燃料燃烧的热能转化为旋转机械能的核心载体。做这套结构的三维建模时，最先要锚定的是缸心距参数，直列四缸的缸心距直接决定了整机的横向安装边界，常规同排量机型的缸心距多控制在82-92mm区间，这个尺寸既要给缸套水冷腔留出足够的壁厚空间，也要兼顾曲轴主轴颈、连杆轴颈的重叠度设计，避免轴颈重叠量不足导致曲轴疲劳强度不够。

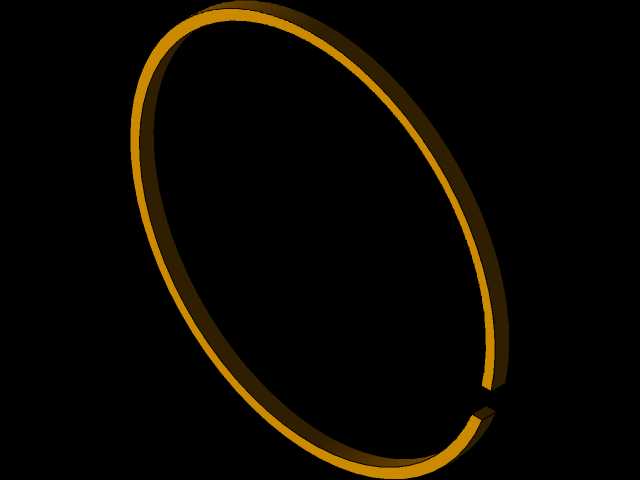

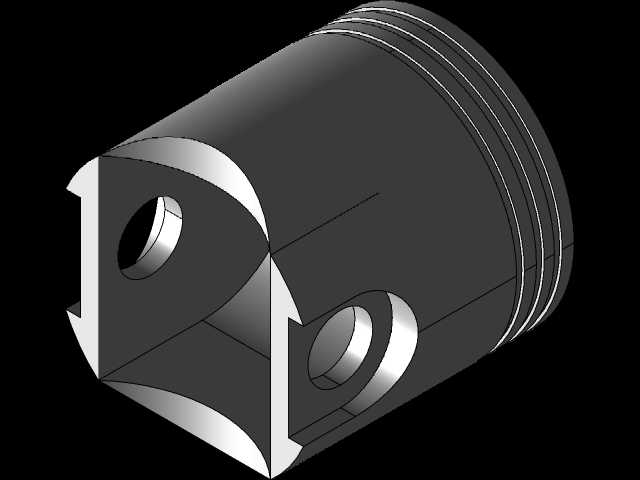

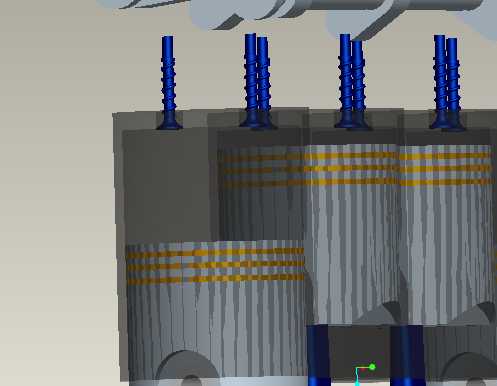

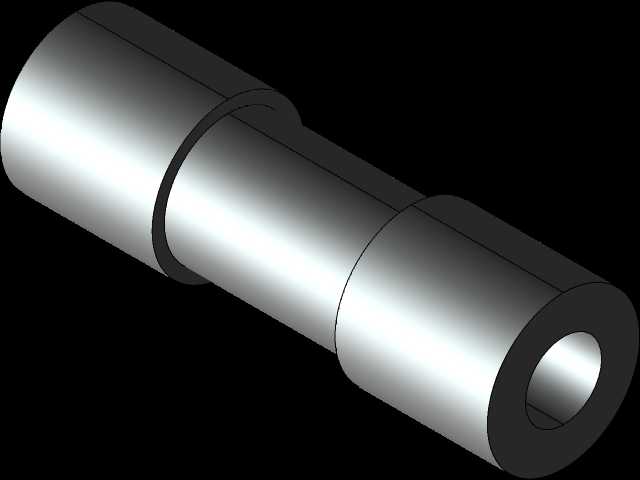

建模过程中要先捋清运动件的匹配逻辑：曲轴的曲柄半径直接决定活塞行程，曲柄半径与连杆长度的比值通常控制在0.28-0.32区间，这个比值如果过大，会让活塞侧压力急剧升高，加快缸套磨损，过小则会拉高整机整体高度，挤占机舱布置空间。活塞部分的建模要注意环槽的位置尺寸，三道环槽分别对应两道气环、一道油环，气环的侧隙、背隙要预留合理的热膨胀量，避免工作温度升高后活塞环卡滞导致缸压不足；活塞销座的位置要做偏心设计，通常向主承压侧偏移0.5-1mm，用来缓解活塞换向时的敲缸异响。

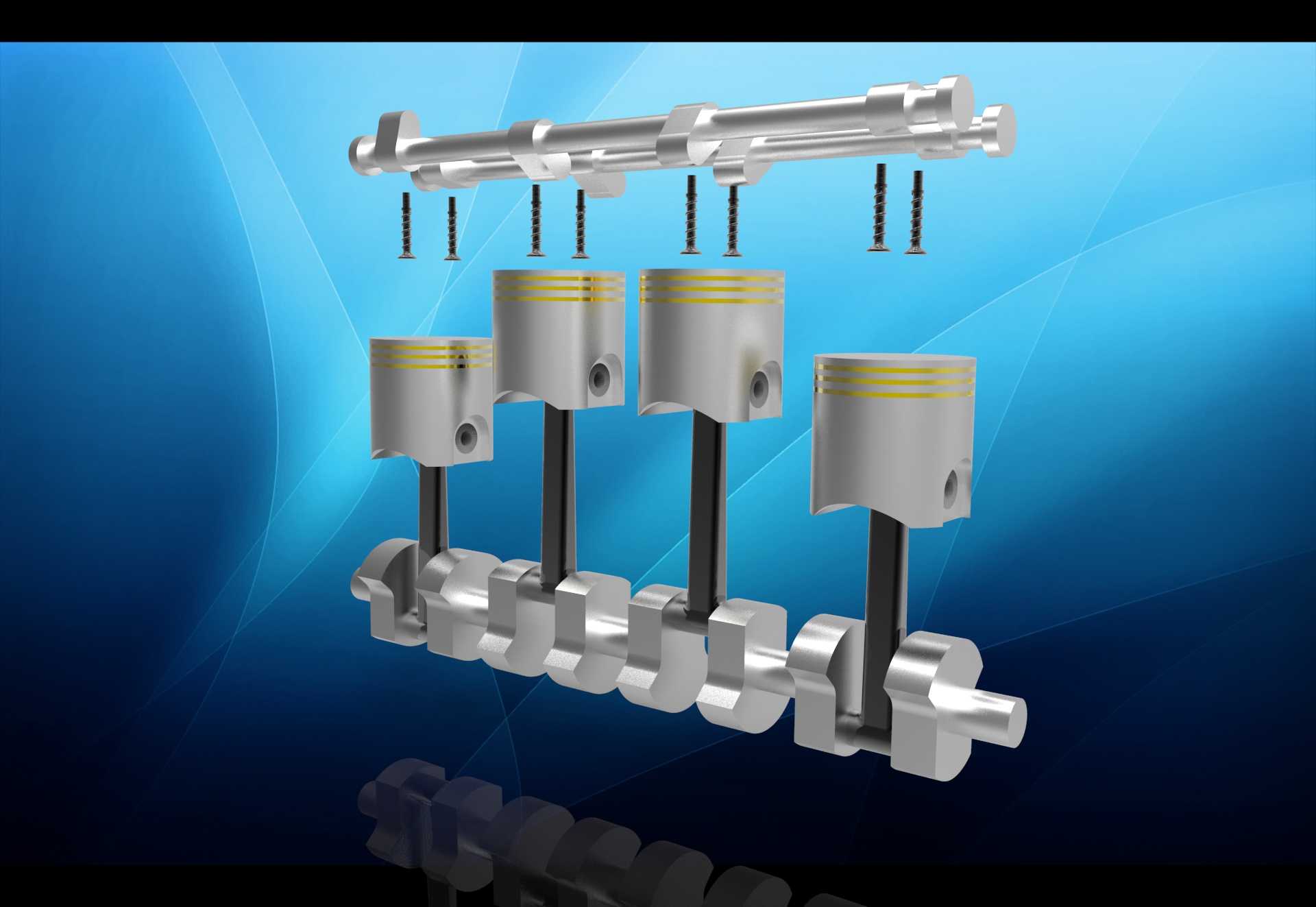

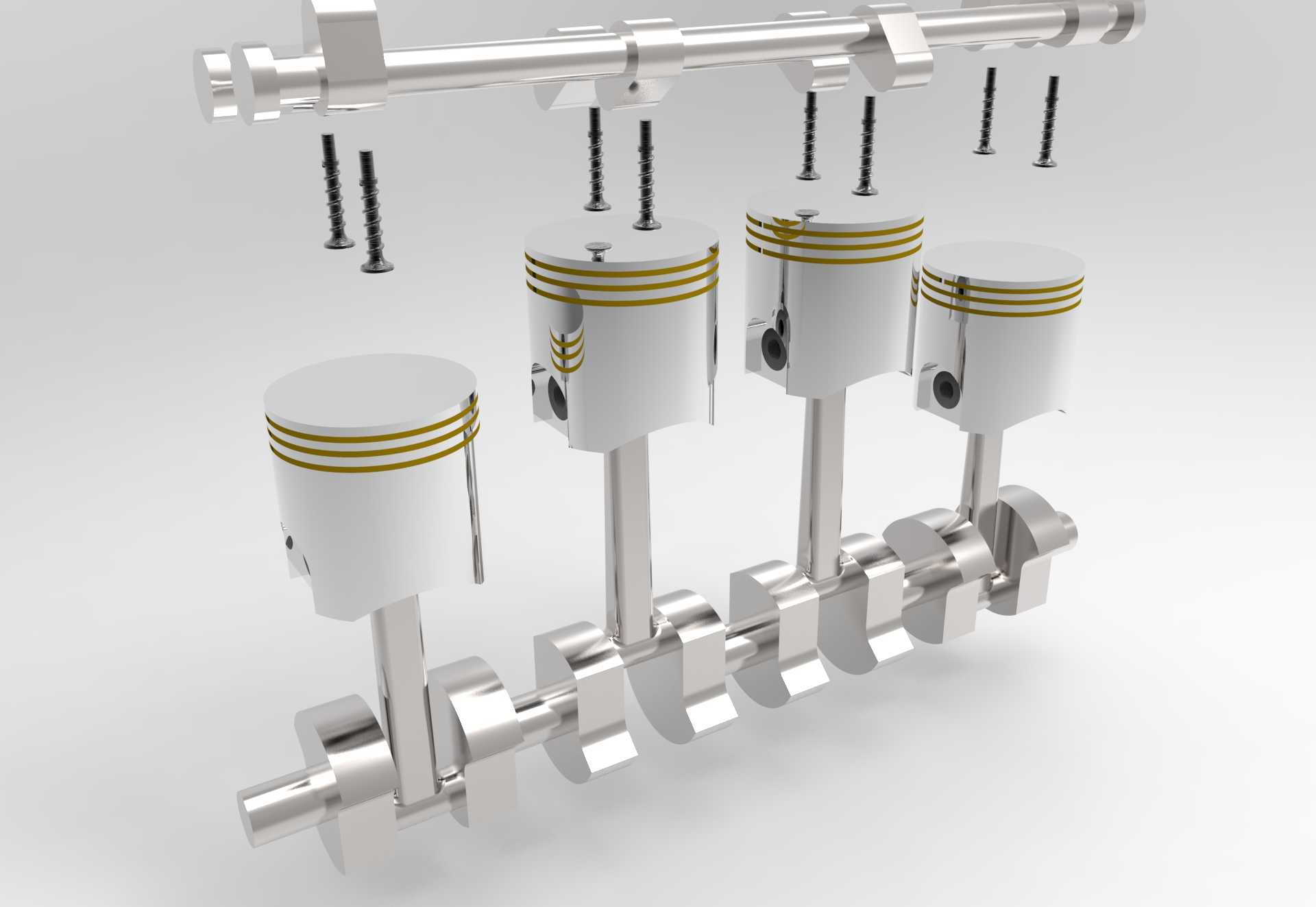

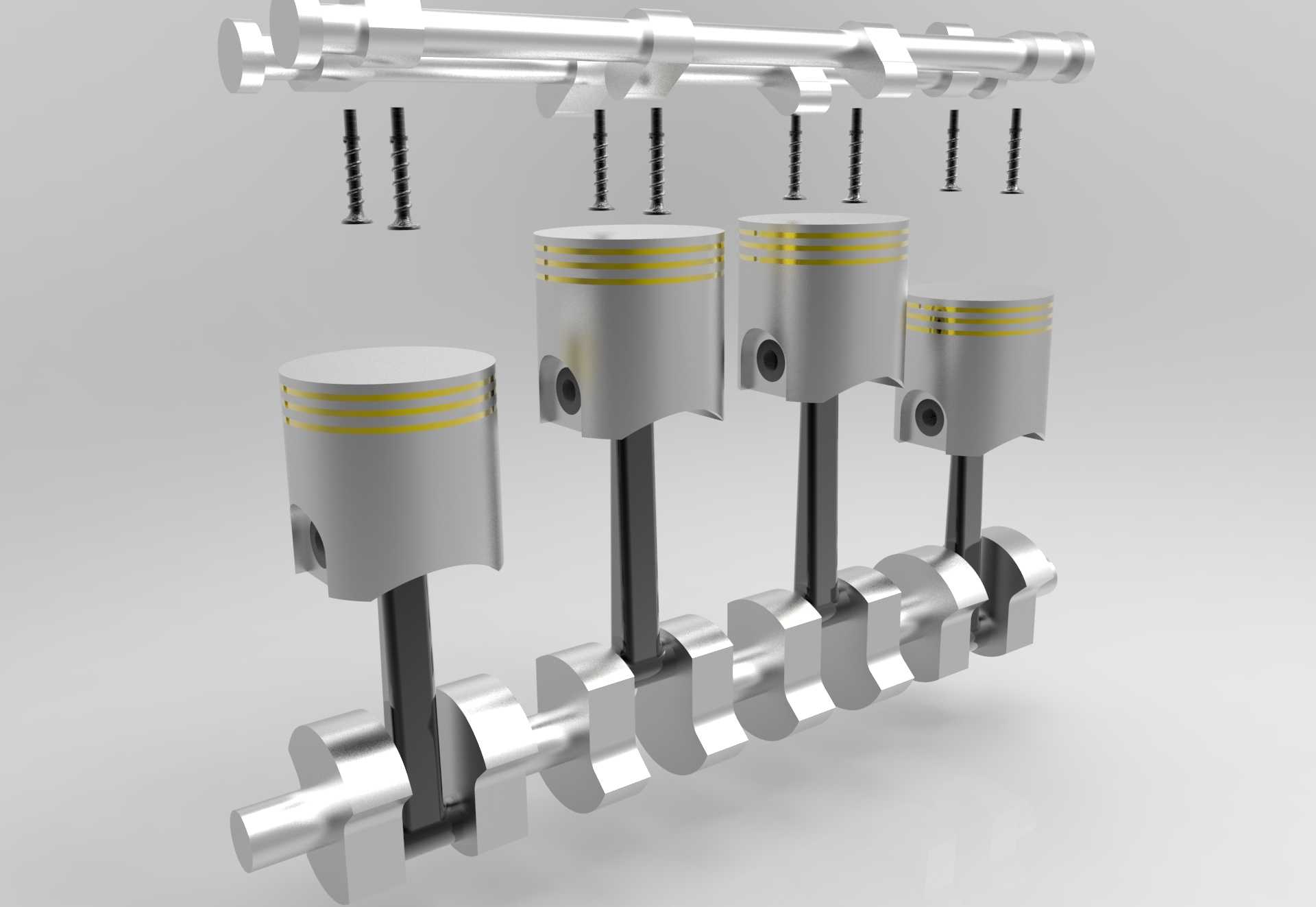

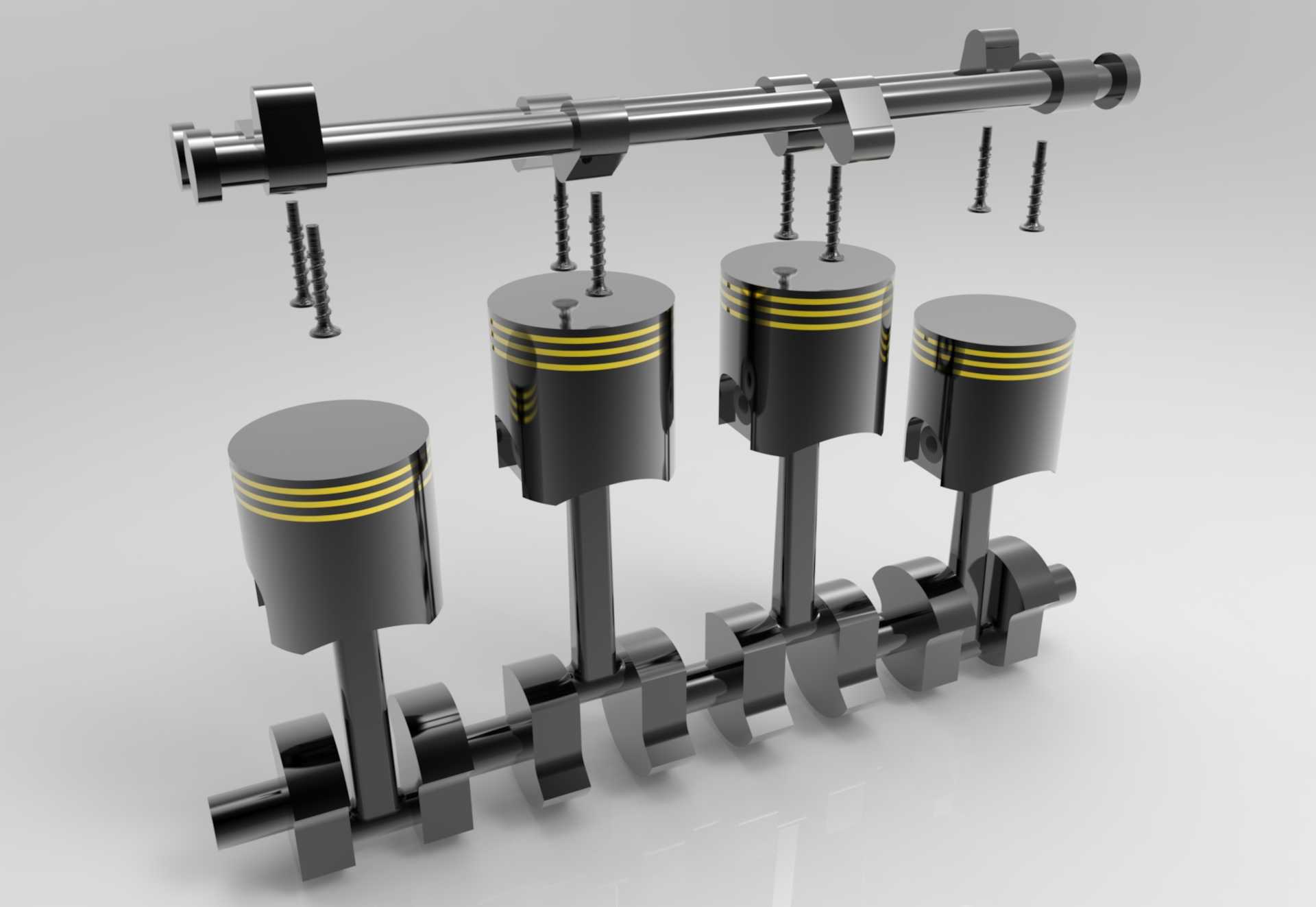

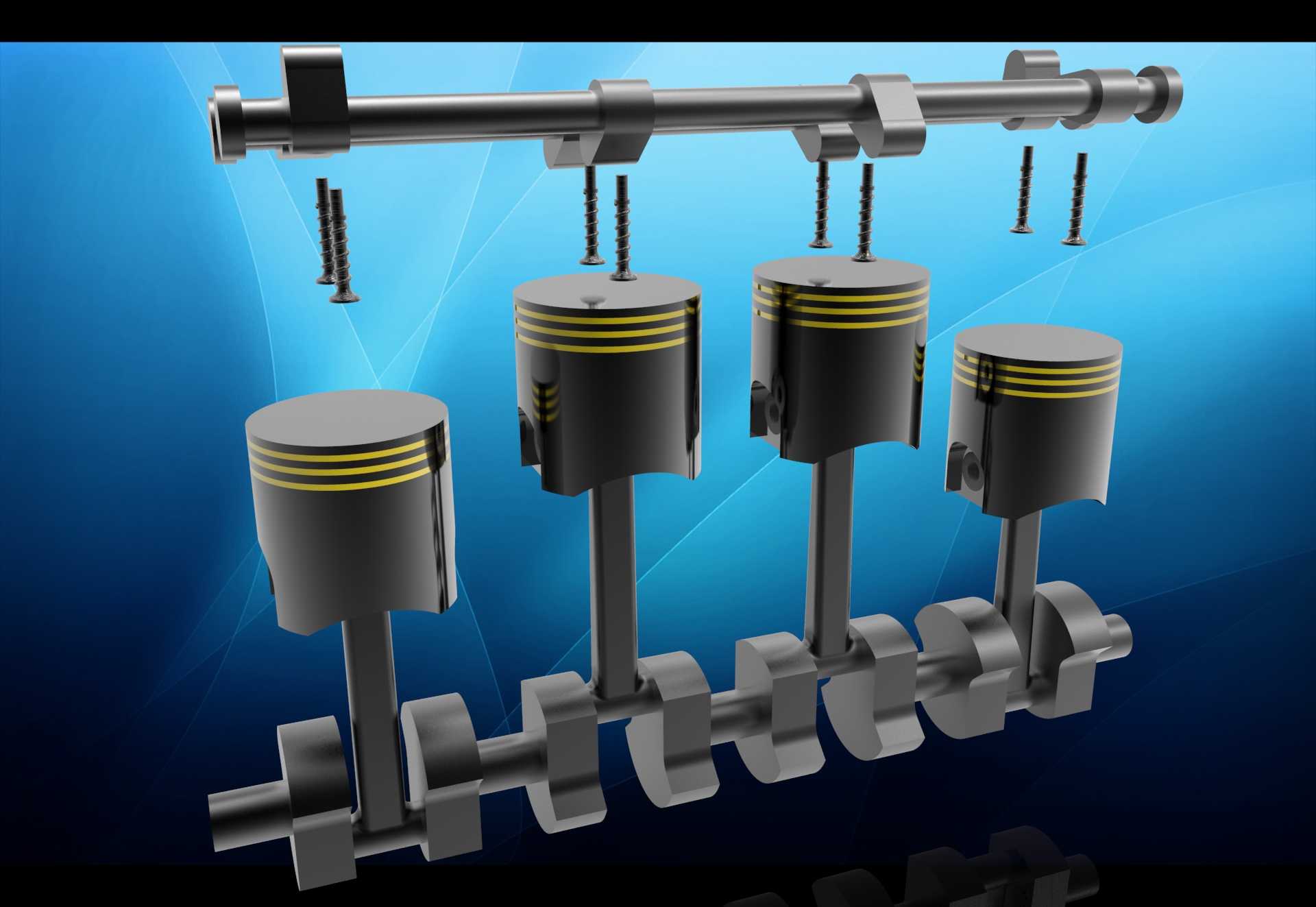

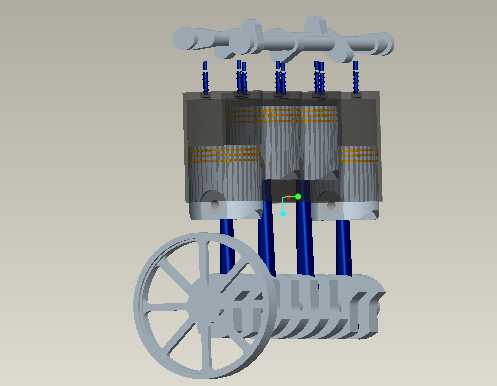

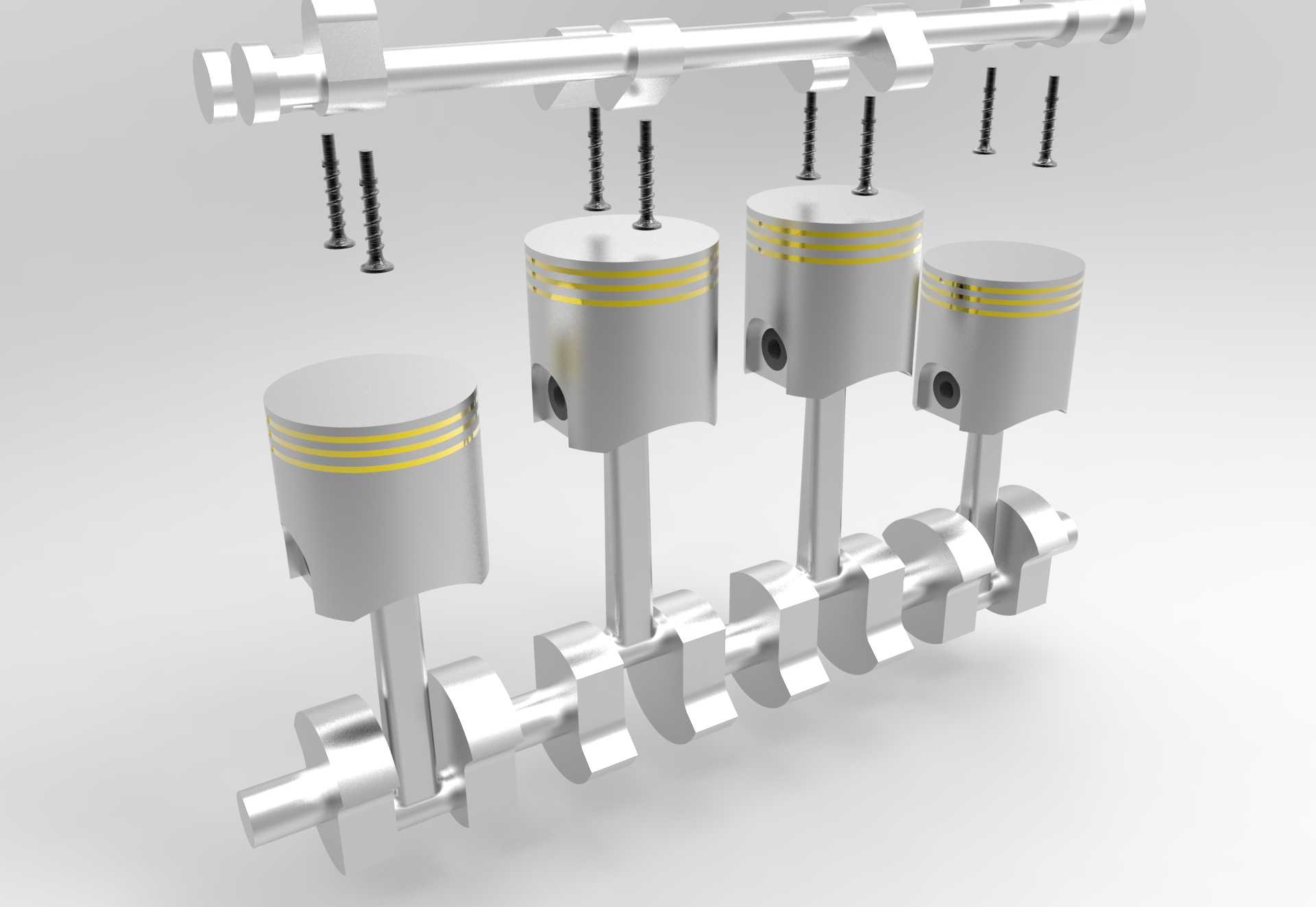

上方的凸轮轴是顶置式配气机构的核心，凸轮的型线直接决定气门的开启升程、开启持续角与配气相位，建模时要注意凸轮基圆半径的选择，基圆过小会增大凸轮与挺柱的接触应力，加剧磨损，过大则会增大配气机构的运动惯量，限制发动机最高转速。图中可见的固定螺栓是凸轮轴轴承盖的紧固螺栓，这类螺栓的拧紧力矩有严格的工艺要求，要按对角分步拧紧的顺序操作，避免凸轮轴轴孔变形导致卡滞。

这套结构的安装边界要注意几个核心尺寸：曲轴中心到缸盖安装面的高度决定了缸体的基本高度，凸轮轴中心到曲轴中心的中心距要和正时传动系统的张紧行程匹配，活塞在上止点时的顶面高度要和缸体顶面预留0.3-0.5mm的突出量或者下沉量，匹配不同的燃烧室设计与气缸垫压缩厚度。实际应用中，这套结构的动平衡调校是重点，直列四缸的一阶往复惯性力可以自身平衡，但二阶往复惯性力需要靠平衡轴来抵消，部分追求平顺性的机型会在缸体下部加装双平衡轴，平衡轴的转速是曲轴转速的两倍，用来抵消二阶振动。

做结构校核的时候，要重点关注几个运动干涉点：活塞运行到上止点时，活塞顶面和进排气门的间隙要预留至少1mm以上，避免气门正时偏移时活塞撞气门；连杆运动到最大摆角位置时，连杆身和缸筒下沿的间隙要预留足够的余量，避免运动中剐蹭缸体；曲轴旋转时，曲柄平衡块和缸体主轴承座、机油泵集滤器的间隙也要控制在合理范围，避免高速运转时出现运动干涉。这套结构的润滑路径设计也很关键，曲轴的主轴颈、连杆轴颈都是靠缸体主油道的压力润滑油润滑，润滑油通过曲轴内部的斜油道从主轴颈输送到连杆轴颈，凸轮轴的轴颈、凸轮型面则是通过缸盖油道的压力油加上飞溅润滑来保证润滑效果，活塞和缸壁之间主要靠曲轴旋转甩起的机油飞溅润滑，油环会把缸壁多余的机油刮回油底壳，避免机油窜入燃烧室参与燃烧。
