家用便携自动喷水储水罐结构设计

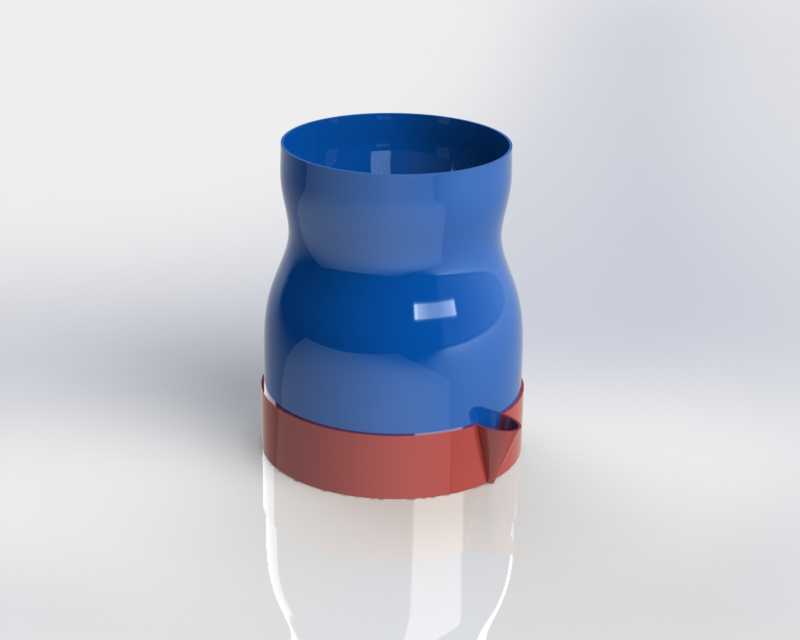

　　日常家居清洁、小型园艺浇灌场景里，这类带自动出水结构的储水容器一直是高频使用的小器具，不同于普通敞口储水罐，这款储水罐在结构上整合了储水、导流、自动出水的功能，不需要额外搭配复杂的按压泵头，靠容器自身的结构配合就能实现稳定的出水效果。从结构拆分来看，整个罐体分为上下两个功能段，上部蓝色段是核心储水腔，做了收腰的曲面造型，一方面是贴合人手握持的弧度，日常拿取的时候手指刚好能卡在收腰位置，不容易打滑脱落，另一方面曲面结构相比直筒结构，在同等壁厚的PP注塑材质下，抗形变能力更强，装满水的时候不会因为侧壁受力过大出现鼓胀变形的问题。储水腔的顶部做了敞口设计，边缘预留了2mm的安装止口，后续可以匹配对应的密封上盖，

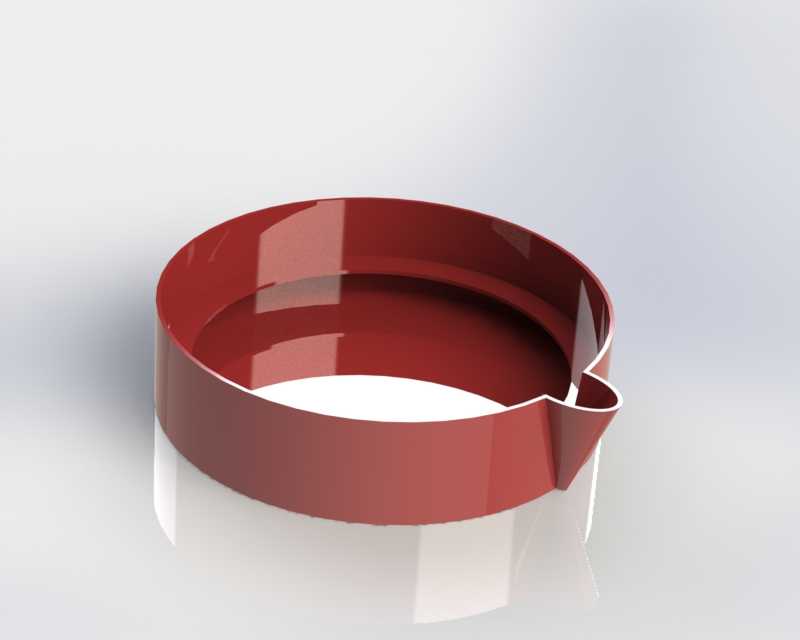

　　不管是旋合式还是卡扣式的上盖，这个止口尺寸都能兼容常规的家用小容器密封件公差，不需要额外开模做适配结构。下部的红色段是出水导流基座，和上部储水腔采用卡扣加超声焊接的固定方式，接缝位置做了0.8mm的溢胶槽，焊接的时候多余的胶料会溢到槽内，不会在产品外表面留下胶痕，影响外观质感。基座侧面开了一个斜向的出水嘴，角度做了15度的下倾设计，出水的时候水流会自然顺着斜向流出，不会沿着基座外壁往下淌，避免使用的时候弄湿握持的手。在储水腔和出水基座的连接位置，内部做了一个单向导流的挡水结构，当罐体倾斜到出水角度的时候，储水腔内的水会顺着挡水结构引导到出水嘴位置，而当罐体回正的时候，挡水结构会阻断出水通道，不会出现余水渗漏的问题，

　　这个结构不需要额外加装硅胶阀片，靠塑料件本身的结构就能实现止流效果，能减少装配零件数量，降低生产时候的装配成本。从安装边界来看，整个罐体的最大外径是上部敞口位置的85mm，收腰位置的最小直径是62mm，下部基座的外径是78mm，整体高度是120mm，这个尺寸刚好能放进常规家用洗手台的侧边置物格，也能适配大部分家用浇花喷壶的通用安装支架，不需要额外定制放置位。壁厚设计上，储水腔的侧壁壁厚均匀控制在2.2mm，基座位置因为要做卡扣和焊接结构，壁厚加厚到2.8mm，整个注塑成型的时候不会出现壁厚差异过大导致的缩痕问题，进胶点选在基座的底部中心位置，进胶口残留的料把打磨之后不会在外观面留下痕迹。日常使用的时候，

　　这个储水罐可以单独作为储水容器使用，也可以搭配对应的雾化喷头组件，升级成喷雾式喷水壶，内部的储水腔做了光滑的圆弧过渡，没有清洁死角，用完之后冲洗的时候很容易把内壁残留的污渍冲干净，不会因为有结构死角积攒水垢。在结构强度校核的时候，针对储水腔装满水的跌落场景做了结构优化，下部基座的底部做了一圈1.5mm高的支撑脚，跌落的时候支撑脚会先接触地面，缓冲一部分冲击力，避免储水腔和基座的焊接位置直接受冲击出现开裂。收腰位置的曲面做了R12的圆角过渡，没有尖锐的棱角，日常拿取的时候不会硌手，也不会因为应力集中导致注塑件在使用过程中出现开裂的问题。出水嘴的内径做了6mm的设计，出水流量稳定在每秒15ml左右，不管是用来给桌面盆栽浇水，还是日常清洁的时候冲淋小物件，水流大小都刚好合适，不会因为出水太急溅得到处都是，也不会因为出水太慢影响使用效率。
