镶嵌宝石流线戒托造型设计练习

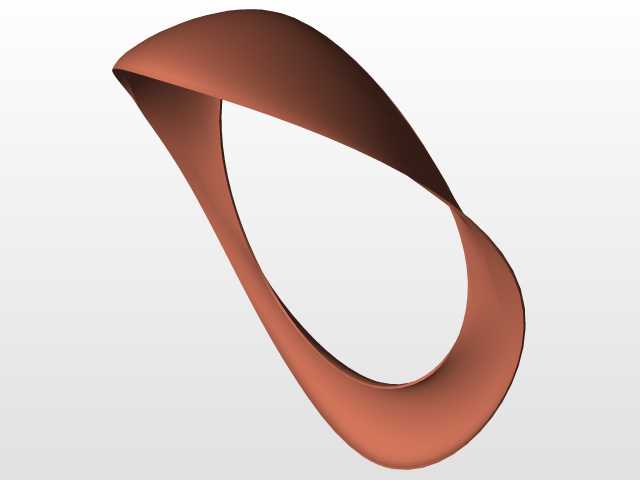

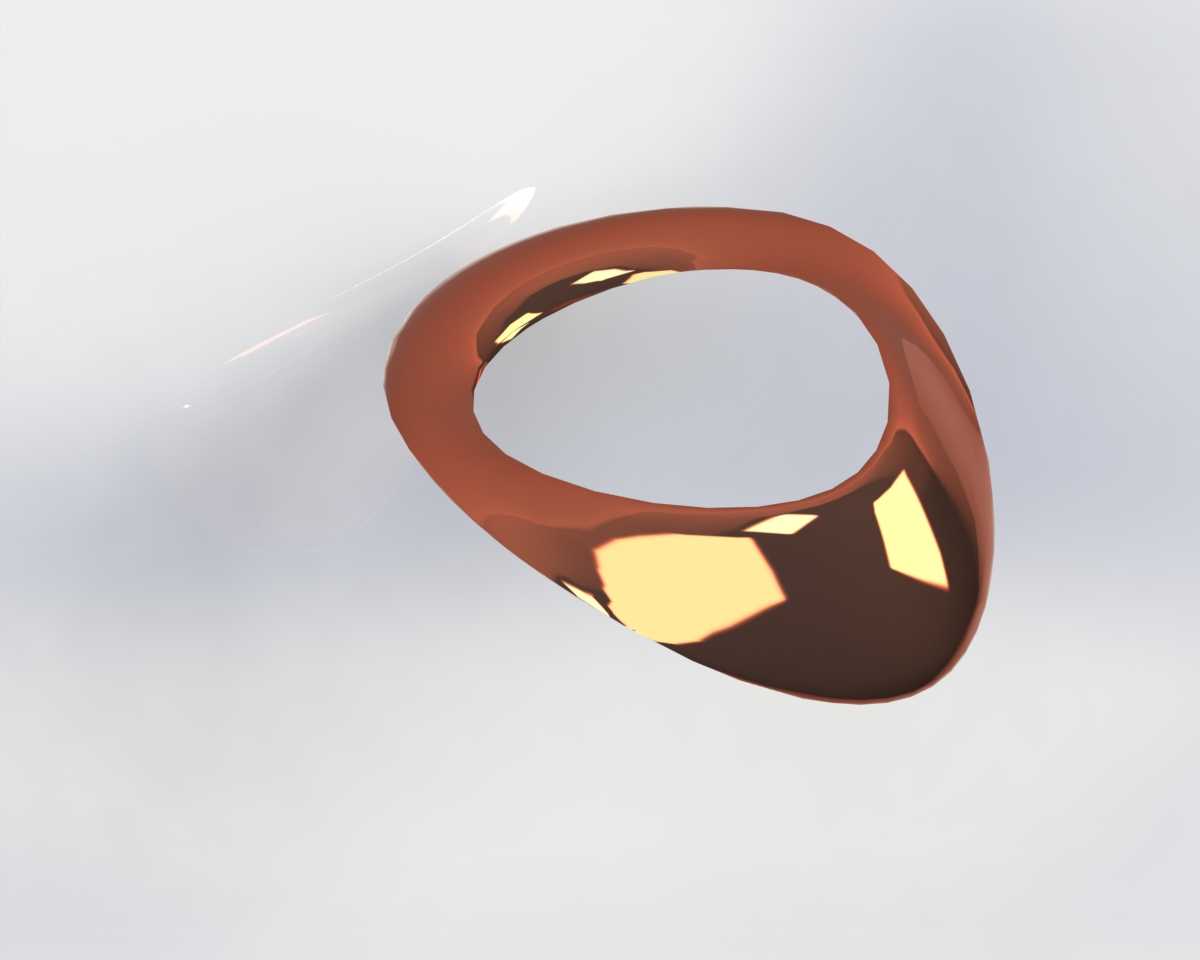

这个曲面造型的练习作品，核心是针对首饰类薄壁环形构件的曲面构建逻辑做实操训练，日常接触精密小构件建模的结构工程师都清楚，这类带连续变曲率曲面的薄壁环形件，最考验样条曲线的控制点排布与放样特征的约束逻辑，很多新手做这类造型容易出现曲面褶皱、壁厚不均、镶嵌位错位的问题，这个练习刚好针对性解决这类建模痛点。从实际应用场景来看，这类戒托结构是珠宝首饰加工领域最常见的基础构件，日常对接珠宝加工的结构设计人员，需要频繁根据宝石尺寸、佩戴者指围调整戒托的曲面弧度与镶嵌位布局，不能出现硌手、宝石固定不牢的问题。从设计思路上拆解，整个造型先通过多组不同截面的样条曲线搭建骨架，每一组截面曲线都对应戒托不同位置的壁厚与宽度变化：指圈内侧的曲面严格贴合人体指部弧度，保证佩戴时的贴合度，避免长时间佩戴产生压痕；戒臂外侧做连续的流线型过渡，从最窄的戒圈底部到镶嵌宝石的顶部位置，宽度平滑递增，没有生硬的折角，既保证视觉上的流畅感，也能减少后续抛光工序的加工余量。镶嵌位的结构做了下沉式的卡槽设计，卡槽边缘的支撑边厚度控制在合理范围，既能够卡住宝石的腰棱位置，避免宝石脱落，也不会因为支撑边过厚遮挡宝石的反光面，影响成品的视觉效果。从安装边界的角度考虑，这类戒托的内圈直径需要匹配标准指围尺寸，整个戒圈的壁厚从底部到镶嵌位做渐变处理，底部壁厚较薄保证佩戴的轻盈感，镶嵌位位置局部加厚，保证镶嵌结构的结构强度，避免日常佩戴过程中受外力挤压出现镶嵌位变形、宝石脱落的问题。建模过程中，样条曲线的控制点全部做了曲率连续约束，相邻截面的曲线控制点数量保持一致，避免放样生成曲面的时候出现扭曲、褶皱的问题，曲面生成后还做了整体的曲率检查，保证整个外表面的曲率变化平滑，没有突兀的拐点，后续不管是做3D打印蜡模用于失蜡铸造，还是直接对接CNC精雕加工，都不需要额外做大量的曲面修补工作。很多工程师在做这类小尺寸精密曲面构件的时候，容易忽略壁厚均匀性的检查，这个练习里特意对整个戒托的壁厚做了全局分析，保证各个位置的壁厚偏差控制在合理范围内，避免铸造过程中出现缩孔、砂眼的缺陷，也能减少后续抛光、电镀工序的加工难度。另外，戒臂上的装饰性切面也做了与主曲面的相切约束，切面与主曲面的过渡位置没有锐边，既保证装饰面的反光效果，也避免佩戴过程中锐边勾挂衣物、划伤皮肤。这类曲面建模的练习逻辑，其实不止适用于首饰设计，在做汽车内饰的曲面构件、消费电子的弧形外壳、医疗器械的贴合人体接触面这类需要连续流畅曲面的零件时，这套样条曲线加放样的建模逻辑都能通用，核心就是通过控制截面曲线的曲率连续性，保证生成的曲面顺滑无缺陷，同时兼顾结构强度与使用体验，避免为了追求视觉效果忽略实际使用中的结构可靠性与加工可行性。
