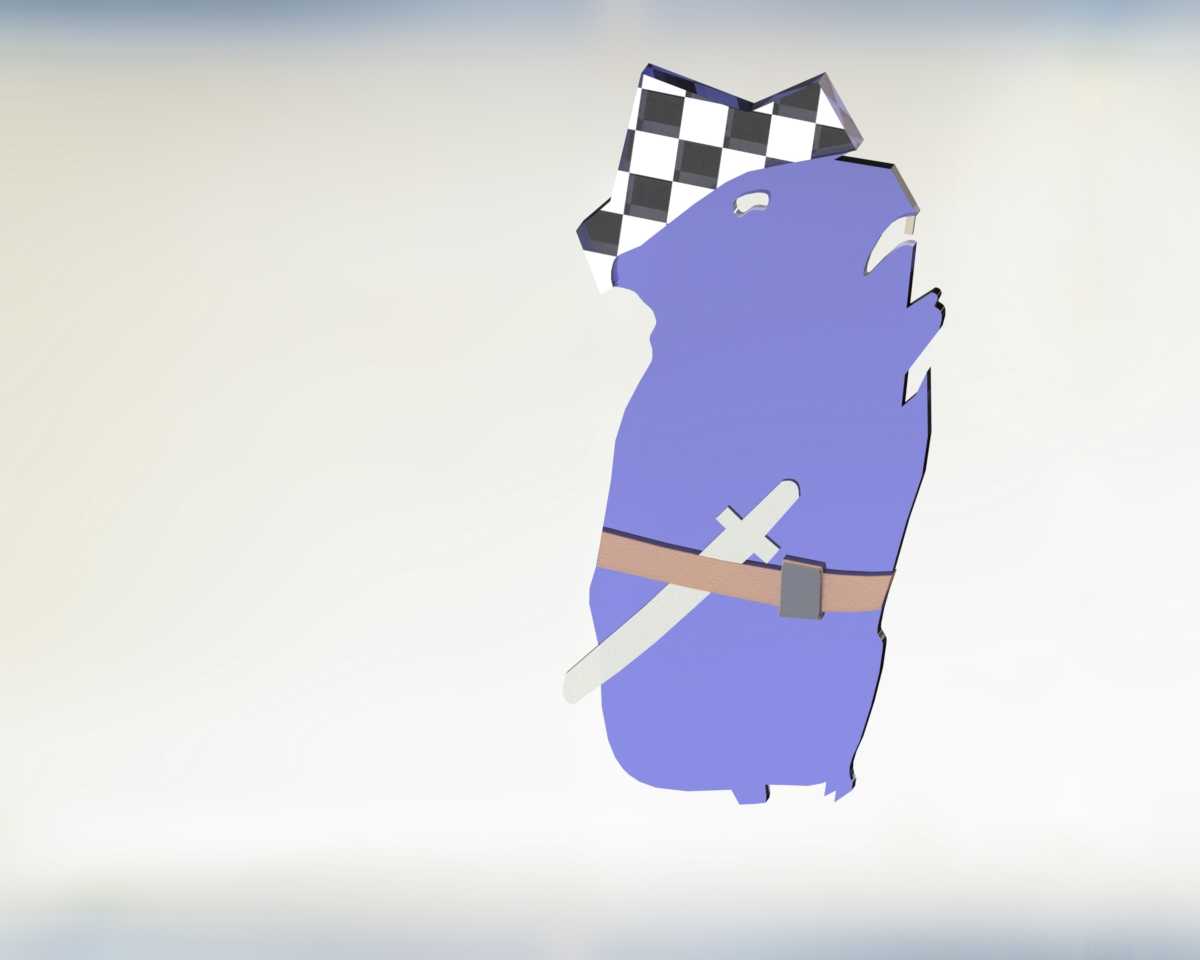

卡通忍者仓鼠创意造型摆件设计

　　这款创意造型的设计最初是面向桌面文创摆件、3D打印定制手办场景开发的，在做结构拆分的时候，首先考虑的是FDM3D打印的成型边界，整体外轮廓控制在120mm高度、70mm宽度、40mm厚度的范围内，不需要额外添加支撑结构就能完成打印，各个突出部位比如头顶的格纹头巾、腰间斜挎的短剑，都做了1.5mm以上的壁厚处理，避免打印过程中出现翘边、断连的问题。从实际应用场景来看，这类造型既可以作为桌面装饰摆件放置在工位、展示架上，也可以作为文创周边的原型进行小批量翻模生产，还能嵌入钥匙扣、冰箱贴的安装位做衍生配件设计。做外形设计的时候，没有采用生硬的几何拼接，而是顺着仓鼠圆钝的躯体轮廓做曲面过渡，躯体部分的曲面全部采用G1连续的样条曲线搭建，

　　保证曲面顺滑没有突兀的折角，后续做表面喷涂、水贴处理的时候不会出现积漆、贴纸不服帖的问题。腰间的绑带和短剑做了分体式的结构设计，绑带的厚度控制在2mm，和躯体之间预留0.2mm的装配间隙，既可以打印完成后直接粘接固定，也可以根据需求改成可活动的卡扣结构，适配不同的展示需求。头顶的格纹头巾部分，做了轻微的翻折翘边处理，还原布料的自然垂坠感，翘边的高度控制在3mm以内，避免打印时出现悬空下垂的变形问题，头巾表面的格纹做了0.3mm的凹陷纹理，不需要额外后期手绘就能通过换色打印直接呈现格纹效果。在建模过程中，特意将所有的锐边都做了R0.5的圆角处理，一方面是避免日常拿取的时候划伤手，另一方面也能减少打印过程中应力集中导致的层间开裂问题。

　　底部的支撑面做了5mm直径的平面区域，保证摆件放置在水平面上的时候不会出现晃动，不需要额外加装底座就能稳定站立，如果需要做加重处理，也可以在躯体内部预留10mm直径的空腔，后续可以注入配重铅块或者树脂，提升摆件的握持质感。从结构设计的角度来说，这类创意造型的核心难点在于平衡造型的还原度和加工的可行性，不能为了追求造型的夸张效果忽略实际生产的良率问题，比如短剑的剑身部分，最薄处控制在1.2mm，既保证了造型的纤细感，又不会因为太薄导致打印后容易折断，剑柄和剑身的过渡位置做了加厚的圆弧过渡，避免受力断裂。头巾和头部的连接位置做了一体化的曲面融合，没有做分体拼接，减少后续装配的工作量，同时也避免拼接缝破坏整体造型的完整感。

　　在做曲面搭建的时候，没有采用复杂的高阶曲面，全部采用常规的拉伸、放样、扫掠命令就能完成建模，方便后续其他设计者根据需求修改尺寸、调整造型细节，比如更换头巾的纹理、调整短剑的样式，都不需要重构整体曲面，只需要修改对应的草图特征就能快速调整。针对不同的加工场景，这个造型也预留了足够的调整空间，如果是采用光固化3D打印，可以将整体壁厚调整到1mm，进一步提升细节的精细度，如果是采用注塑开模生产，可以将分体的绑带、短剑和躯体做合并处理，减少模具的滑块结构，降低开模成本。整体造型的重心控制在躯体中下位置，垂直方向的重心投影落在底部支撑面的中心范围内，即使受到轻微的触碰也不会轻易倾倒，满足日常桌面摆放的稳定性要求。表面的纹理处理上，除了头巾的格纹凹陷，躯体部分没有做额外的纹理，保留光滑的曲面，方便后续做不同的表面处理，比如植绒、喷漆、电镀都能有较好的附着效果。
