弯杆式套筒轮胎拆装扳手结构设计

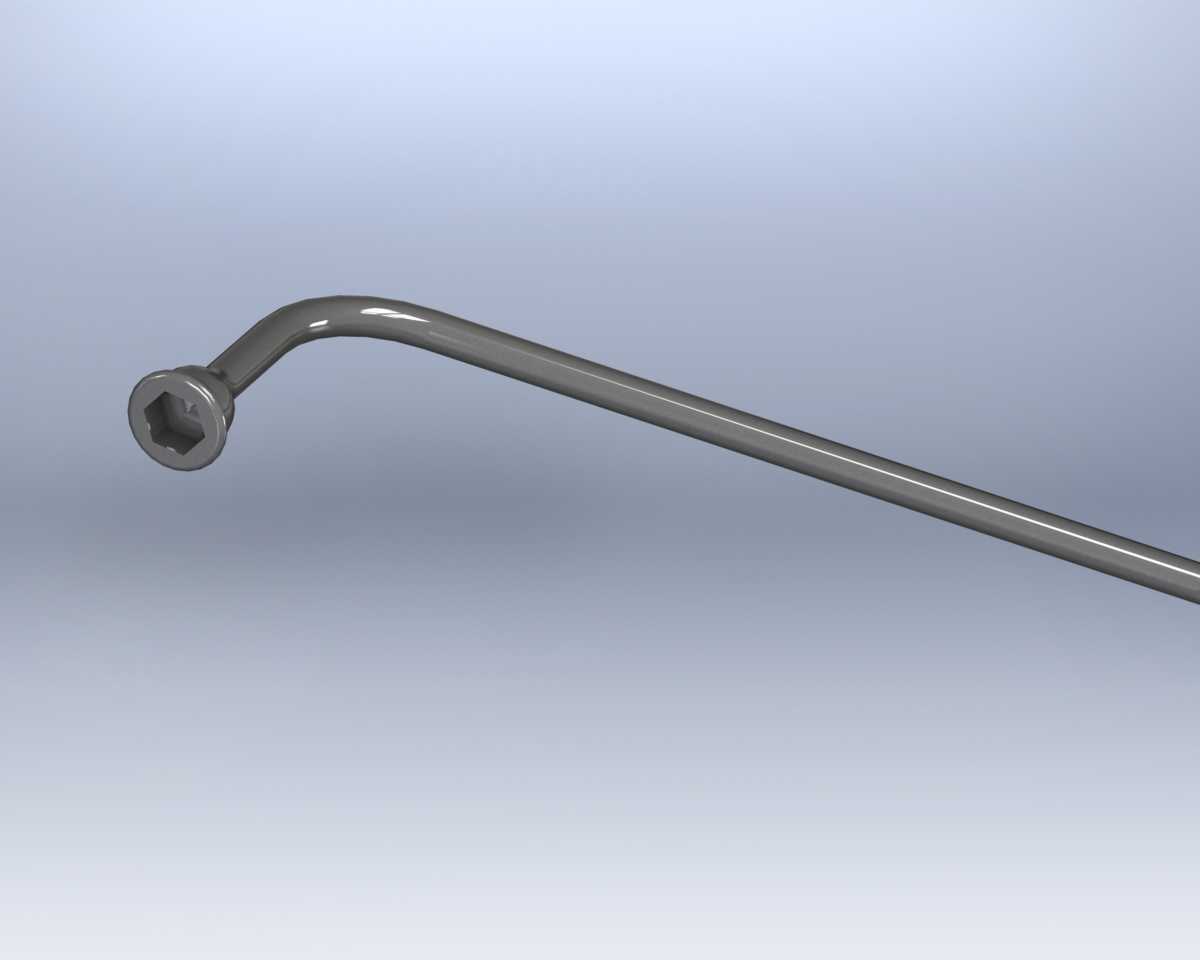

这款弯杆式套筒轮胎拆装工具，是面向乘用车辆轮胎拆装场景设计的手动作业工具，在日常车辆维保、道路应急换胎、汽修门店快修作业中都有极高的使用频次。不同于直柄套筒扳手的施力局限，这款工具采用了弯折式杆身设计，杆身靠近套筒连接端做了固定角度的弯折处理，作业时操作人员可以借助杆身的弯折角度避开轮毂外侧的装饰罩、刹车分泵等突出结构，无需反复调整套筒与螺母的对接角度，就能让套筒完全套入轮胎固定螺母的六角工作面，减少套筒滑脱、螺母棱角磨损的概率。从功能设计层面来看，工具的工作端采用了内六角套筒结构，套筒内腔的尺寸匹配常规乘用车辆轮胎固定螺母的对边尺寸，套筒与杆身采用一体式弯折成型结构，没有额外的活动连接节点，相比分体组装的扳手结构，整体抗扭强度更高，在施加较大拆卸力矩时不会出现连接部位松旷、断裂的问题，能够应对长期大扭矩作业的强度需求。杆身部分采用了等直径的圆钢截面设计，杆身的长度经过实际作业验证，既能够提供足够的力臂长度，让操作人员无需借助加力杆就能输出拆卸轮胎螺母所需的力矩，又不会因为杆身过长导致收纳不便，日常可以放置在车辆后备箱的工具槽内，不会占用过多储物空间。杆身的表面做了光滑的金属处理，没有尖锐的棱角和毛刺，握持施力时不会划伤操作人员的手掌，弯折部位的圆弧过渡处理也避免了应力集中问题，在承受大扭矩时弯折处不会出现裂纹、变形的情况。在实际作业场景中，使用这款工具拆卸轮胎螺母时，只需要将套筒端完全套入螺母，操作人员握住杆身的尾端沿圆周方向施力即可，弯折的杆身可以让操作人员的手部避开轮毂表面，不会在施力过程中碰到轮毂或者刹车盘造成磕碰受伤。针对应急换胎的场景，这款工具的一体式结构没有零散的配件，不需要现场组装就能直接使用，相比需要拼接接杆的分体式扳手，作业效率更高，也不会出现配件丢失导致无法使用的问题。从安装适配边界来看，这款工具的套筒端外径尺寸做了收窄处理，能够深入轮毂的螺母沉孔内部，适配市面上多数主流乘用车辆的轮毂安装孔位，不会因为套筒外径过大无法伸入沉孔导致无法对接螺母。杆身的弯折角度经过反复校核，当套筒完全套入螺母时，杆身的作业角度刚好避开轮毂的外沿，施力过程中杆身不会与轮毂发生干涉，操作人员可以顺畅地完成螺母的旋紧与旋松作业。在结构强度设计上，整个杆身的材质选用具备较高韧性和强度的金属材料，经过热处理工艺提升表面硬度，既能够承受拆卸过紧螺母时的大扭矩载荷，又不会因为过硬导致杆身脆断，长期使用后杆身不会出现明显的弯曲变形，套筒的内六角工作面也不会因为长期摩擦出现棱角磨圆的情况，使用寿命能够满足日常维保和应急使用的需求。不同于气动冲击扳手需要外接气源、电动扳手需要电源的限制，这款纯手动结构的工具不需要额外的动力源，在野外、路边等没有电源和气源的场景下也能正常使用，是车辆随车工具配置中实用性极强的作业配件。在三维建模过程中，针对弯折部位的圆弧过渡做了连续曲面处理，保证杆身的应力分布均匀，套筒内腔的六角棱角做了微小的倒角处理，既能够保证与螺母的配合精度，又能在对接螺母时起到导向作用，降低对位的难度，杆身尾端做了圆滑的收边处理，施力时手部的受力更加均匀，长时间作业也不会出现明显的硌手感。
