金属弯线式水瓶挂载固定支架结构

　　日常户外出行、骑行通勤场景中，随身饮用水的挂载固定一直是轻量化装备设计里容易被忽略的细节点，这款弯线成型的水瓶挂载构件，正是针对无预留安装孔位的管状车架、杆件类载体设计的快挂式固定结构，区别于传统带螺栓锁紧的硬质塑料水瓶架，它依靠单根金属线材弯折成型的整体结构，实现无额外紧固件的卡接挂载，大幅降低了配件自身重量，同时减少了装配所需的零件数量。

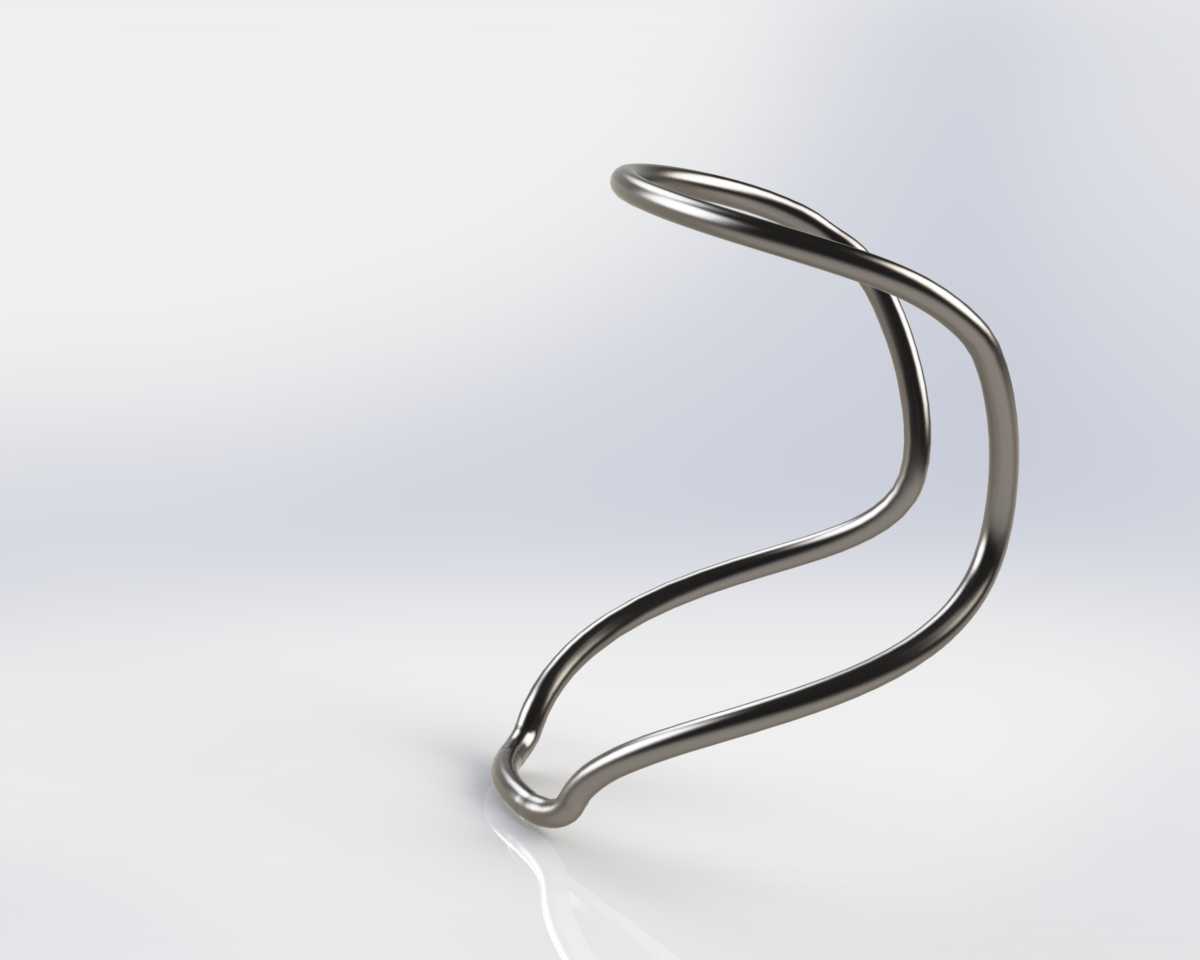

　　从结构功能来看，构件上部的闭环弯弧段是水瓶的承托限位结构，弧度匹配常规直径60-75mm的圆柱型饮用水瓶身，弯弧内侧没有额外的防滑凸点，依靠金属线材本身的弹性形变抱紧瓶身，避免行进过程中水瓶从架体中滑脱；下部延伸出的双股弯线形成卡接臂，两个臂端的收窄弯钩是核心的挂载受力点，使用时可以直接卡入直径15-30mm的圆管杆件上，依靠线材弯折形成的预紧力卡在杆件外侧，不需要额外打孔或者安装绑带，拆装过程只需要手动掰开卡接臂就能完成位置调整，适配不同身高使用者的取水习惯。

　　设计思路上完全遵循了等强度弯线构件的设计逻辑，整根构件没有焊接点、没有拼接缝，所有的受力过渡位置都采用大圆弧弯折，避免应力集中导致的金属疲劳断裂，线材的线径选择兼顾了弹性和刚性：线径过细会导致卡接预紧力不足，挂载满水水瓶时容易出现架体变形脱落，线径过粗则会导致手动掰开卡接臂的操作力过大，拆装调整难度提升，最终选定的线径可以在提供足够抱紧力的同时，保证单人徒手就能完成拆装操作。

　　安装边界方面，这款构件不需要预留平整安装面，只要载体是连续的圆管杆件，不管是自行车车架的上管、下管，还是露营推车的侧边杆件、户外折叠桌的桌腿，都能实现稳定挂载，卡接臂的张开角度范围覆盖了常见的杆件直径区间，不需要针对不同管径更换配件；架体自身的投影宽度控制在80mm以内，挂载后不会超出车把或者车架的侧面轮廓，避免骑行过程中剐蹭周边障碍物，下部弯钩的收边位置做了圆弧过渡，没有尖锐的切口，不会刮伤载体表面的漆面或者使用者的衣物。

　　实际使用场景中，这类弯线水瓶架除了骑行领域，还能拓展到户外露营、车间巡检等场景：巡检人员可以把它卡在巡检梯的扶手杆件上，临时放置随身的饮用水瓶，不需要把水瓶放在地面上沾染灰尘；露营时可以卡在帐篷支架、天幕杆上，随手放置饮用水，不用频繁弯腰从收纳包中取拿。结构本身没有易损件，金属线材的表面做了抛光防锈处理，长期在户外潮湿环境下使用也不会出现锈蚀掉漆的问题，和传统的塑料水瓶架相比，抗冲击性能更强，意外磕碰、摔落时不会出现开裂断裂的情况，使用寿命更长。

　　从建模逻辑来看，这类空间弯线构件的建模核心是梳理清楚弯折路径的空间走向，先在不同基准面上绘制各段弯折的引导线，保证各段圆弧的相切过渡，避免出现硬折角，之后沿引导线扫描出实体，再对末端的切口位置做圆角处理，就能得到完整的构件模型；建模过程中需要重点校核卡接臂的张开位移量和线材的屈服强度关系，保证卡接时的形变在弹性形变区间内，不会出现塑性变形导致卡接失效，同时要校核上部承托弧段的直径范围，保证适配市面主流的瓶装水、运动水壶的瓶身直径，避免出现瓶身放不进去或者挂载后晃动量过大的问题。
