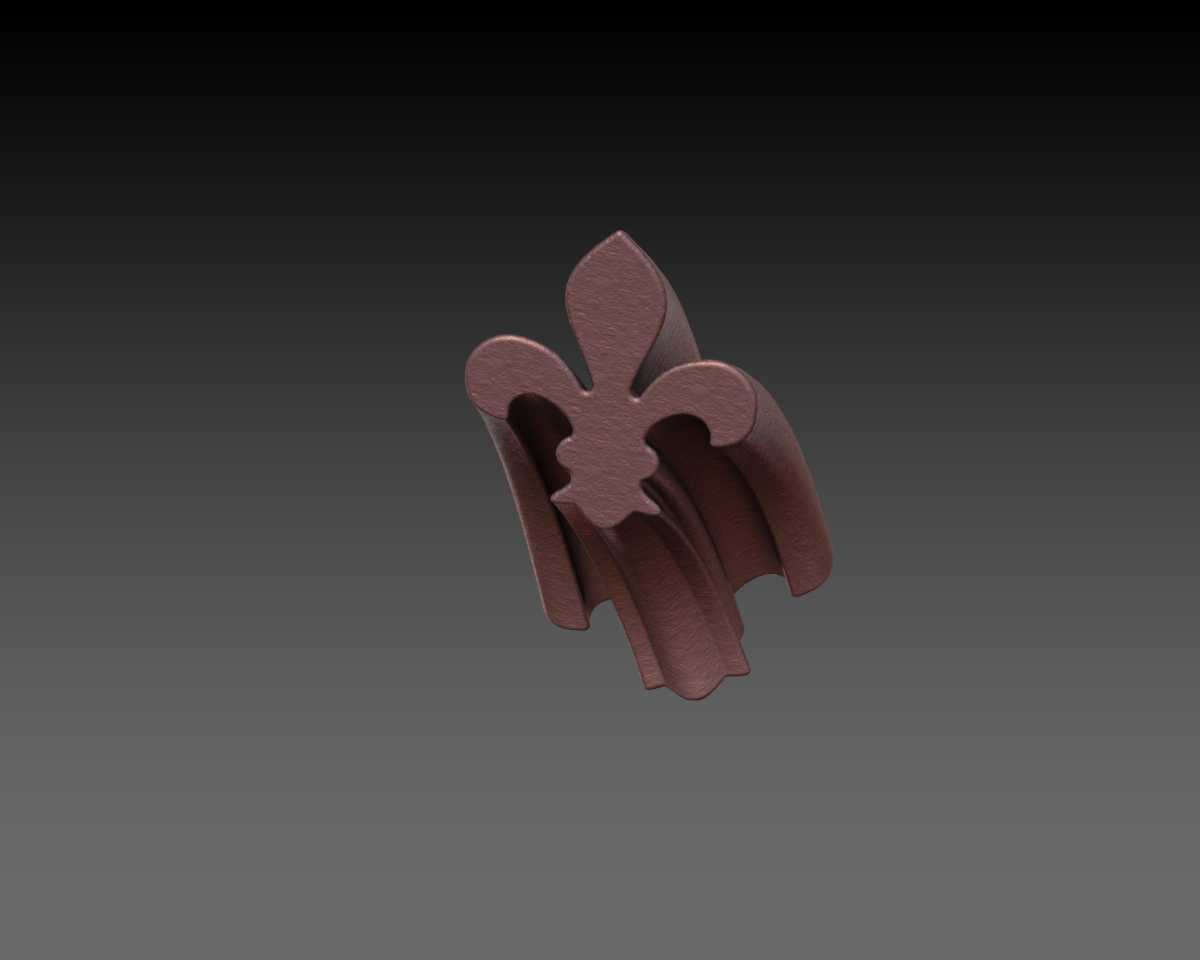

鸢尾花造型装饰构件样条曲线建模练习

做这个造型的初衷，是前段时间给户外文创护栏做配套装饰件方案时，碰到了异形曲面顺滑过渡的老问题，索性抽了两个晚上拆了个典型的鸢尾花饰造型，把样条曲线控点、曲率梳调整、曲面加厚的全流程走了一遍，刚好能给刚接触复杂曲面建模的同行做个实操参考。这类花型装饰构件实际用的场景比很多人想的要广，小到实木家具的柜门雕花、金属围栏的柱头装饰，大到主题乐园的外立面浮雕、文创产品的金属徽章基底，甚至高端定制箱包的金属饰扣，都能看到同逻辑的造型变体，核心要求就是曲面过渡不能有生硬折角，光影下的轮廓要流畅自然，不能出现建模时常见的曲率突变导致的反光断层。

建模的时候最先要定的是安装边界，我这次做的练习件预留的安装基准面在造型底部，是一个直径22mm的平整贴合面，上面带两个M3的螺纹孔定位柱，不管是粘接到家具基材上，还是用螺丝锁在金属护栏端头上，都能直接匹配常规的安装尺寸，不会出现做完造型没法固定的问题。整个造型的最大外轮廓控制在65mm×48mm×22mm，厚度方向做了3mm的均匀壁厚，要是后续做压铸或者3D打印打样，这个壁厚刚好能避免成型时的缩痕问题，不会因为局部壁厚差太大导致零件变形。

具体建模思路上，我没有直接用拉伸切除的笨办法，毕竟这种带自然卷曲弧度的造型，硬切出来的曲面会很生硬。第一步是在前视基准面上描出鸢尾花的外轮廓主样条，这里要注意每个控点的权重调整，尤其是三个花瓣尖端的位置，曲率梳要调成连续顺滑的状态，不能有突兀的拐点，不然后续做曲面放样的时候会出现褶皱。主轮廓定好之后，再分别在三个偏移基准面上画出内层花瓣的引导线，引导线的样条控点要和主轮廓的控点做穿透约束，避免放样时出现曲面扭曲。这里有个容易踩的坑，很多新手做样条曲线的时候喜欢加很多控点，觉得控点越多越精准，实际上控点太多反而容易导致曲率波动，我整个外轮廓样条只用了12个控点，每个控点的相切方向都顺着花瓣的自然生长弧度调整，做出来的曲面顺滑度比堆二十多个控点的效果好很多。

曲面做完之后不是直接加厚就完事了，我特意在花瓣的边缘做了0.5mm的圆角过渡，一是避免实际加工出来的锐边划手，二是做表面处理的时候，比如喷塑、电镀，锐边位置容易出现涂层薄露底的问题，小圆角能很好地解决这个问题。造型背面我做了1mm深度的凹槽减重，要是用铝合金压铸做这个零件，减重槽能省差不多15%的材料，同时不会影响整体结构强度，毕竟装饰件不需要承受太大的结构载荷，只要安装固定后不会变形就行。

实际落地生产的时候，这个造型要是做金属件，可以直接用精雕机加工紫铜电极，然后做压铸模开模，曲面的拔模斜度我在建模的时候已经顺着曲面法线方向做了1.5度的预偏移，不会出现开模粘模的问题；要是做木质装饰件，直接把曲面导出到精雕软件做刀路，用四轴雕刻机就能一次加工成型，不需要后续太多的打磨工序；要是做文创类的树脂摆件，直接用这个模型做3D打印原型，翻模做树脂浇注也完全没问题，壁厚均匀度已经提前调整过，不会出现浇注时的填不满问题。

之前有刚入行的同事问我，做这种装饰类的零件建模，是不是只要好看就行，其实根本不是，所有的曲面造型最后都要落地到生产和安装上，你曲线调得再好看，要是安装面不平、壁厚不均、拔模角度不对，最后车间根本做不出来，或者做出来装不上，那建模就是无效的。我做这个练习的时候，每一步都在对照实际生产的要求调整，比如花瓣卷曲的弧度，我特意控制了内凹面的最小R角不小于2mm，要是做冲压成型的金属饰片，这个R角刚好能避免冲压时的开裂问题，不会因为R角太小导致板材拉裂。还有底部的安装柱，我做了1度的拔模斜度，压入安装孔的时候能有足够的过盈量，不需要额外打胶就能固定得很稳。

另外这个造型的曲面是G2连续的，导入渲染软件做材质表现的时候，不管是做古铜做旧的金属质感，还是做实木雕花的质感，光影过渡都很自然，不会出现那种低质量模型上常见的一块亮一块暗的斑块。很多新手做样条曲线练习的时候，只盯着轮廓形状像不像，忽略了曲率连续的问题，最后做出来的模型看着形状对，但是一上材质渲染就露馅，实际加工出来打磨的时候也会发现有不顺的地方，要花很多时间手工修，反而降低了效率。我在调整样条的时候，每画一段就打开曲率检查梳，把曲率的波动控制在很小的范围内，确保整个曲面的曲率变化是顺着造型走势的，没有突兀的跳变，这样不管是后续加工还是渲染，都能省很多后续调整的功夫。

说起来这类装饰构件在非标设计里经常被忽略，很多做设备的工程师觉得装饰件不重要，随便画个形状就行，实际上现在很多户外设备、商业设施的外观要求越来越高，比如街边的智能导视牌、景区的防护栏杆、商业街区的休闲座椅，上面的装饰件直接影响整体的质感，要是装饰件的曲面做的生硬粗糙，整个产品的档次就上不去。掌握好样条曲线调曲率、G2曲面过渡的技巧，做这类异形装饰件的时候就能少走很多弯路，不用每次碰到异形造型就去找现成的模型改，自己从头做也能花很少的时间做出符合生产要求的造型。
