小型水培系统用瓶式连接接头结构

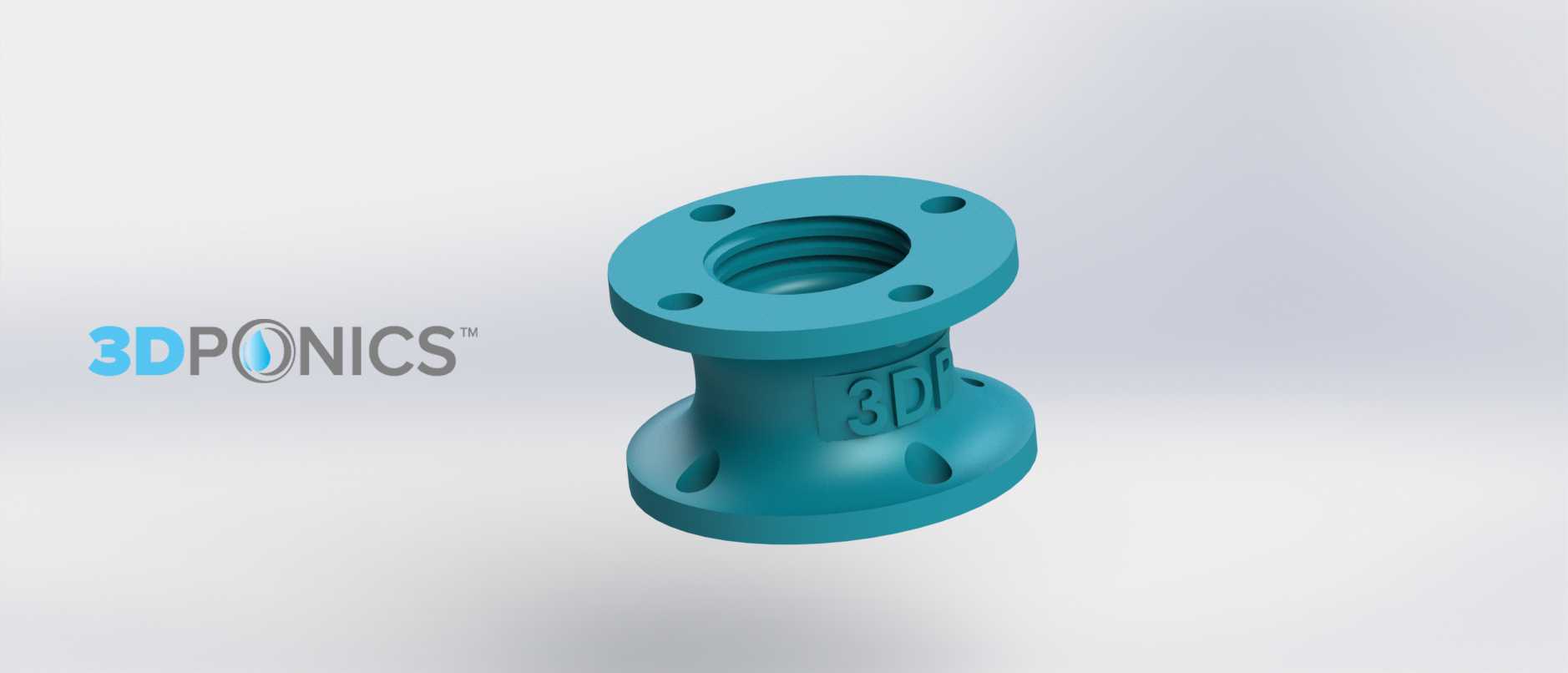

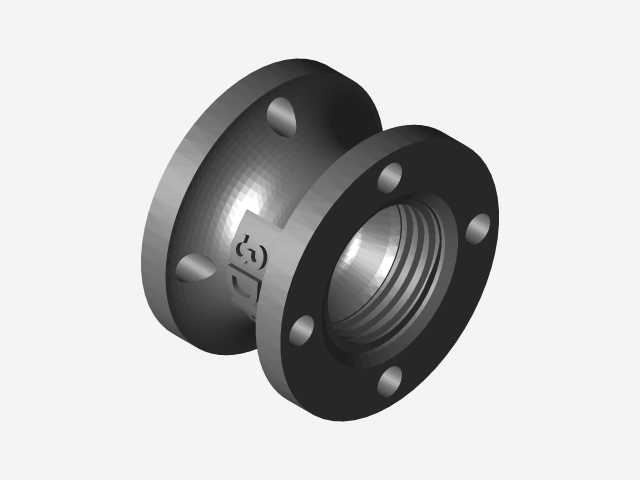

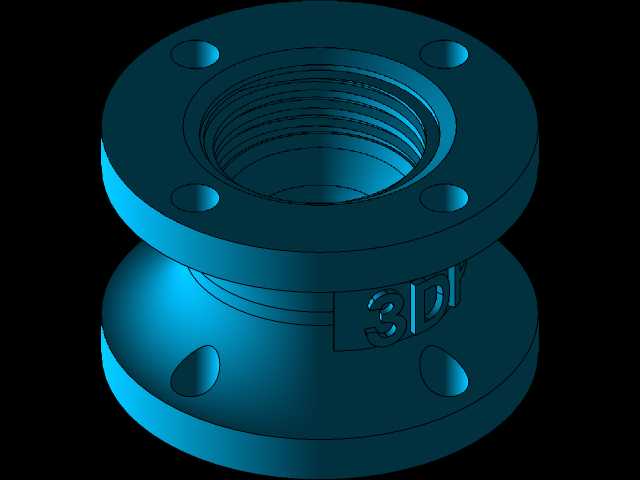

　　在家庭小型水培种植、桌面微型种植系统的搭建场景中，不同储液容器之间的连通密封一直是DIY玩家与小型种植设备开发者常遇到的问题，这款瓶式连接接头正是针对这类场景设计的连通构件，可实现两个标准口径塑料瓶之间的刚性密封连接，让其中一个瓶体作为营养液储液罐使用，适配重力滴灌、小型循环水培的管路搭建需求。从结构设计来看，接头采用两端带法兰限位的一体式结构，主体为中空贯通设计，两端的外螺纹段分别适配常见饮料瓶的瓶口内螺纹，无需额外定制容器，直接利用废弃PET瓶即可完成储液单元的搭建，大幅降低小型水培系统的搭建成本。法兰盘上均匀分布6个安装孔，一方面可在对接完成后通过扎带或小螺丝进一步锁紧两个对接端，避免营养液渗漏，另一方面也可作为固定点位，

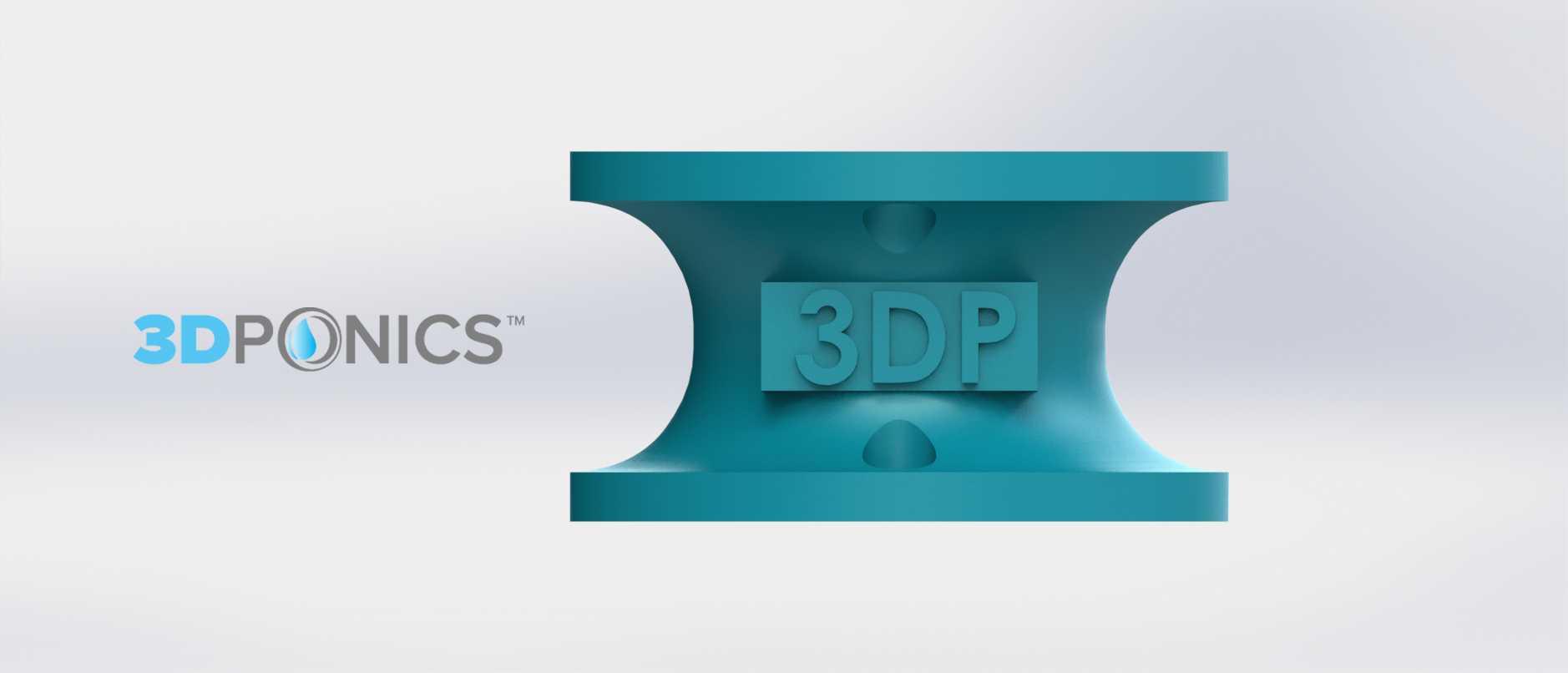

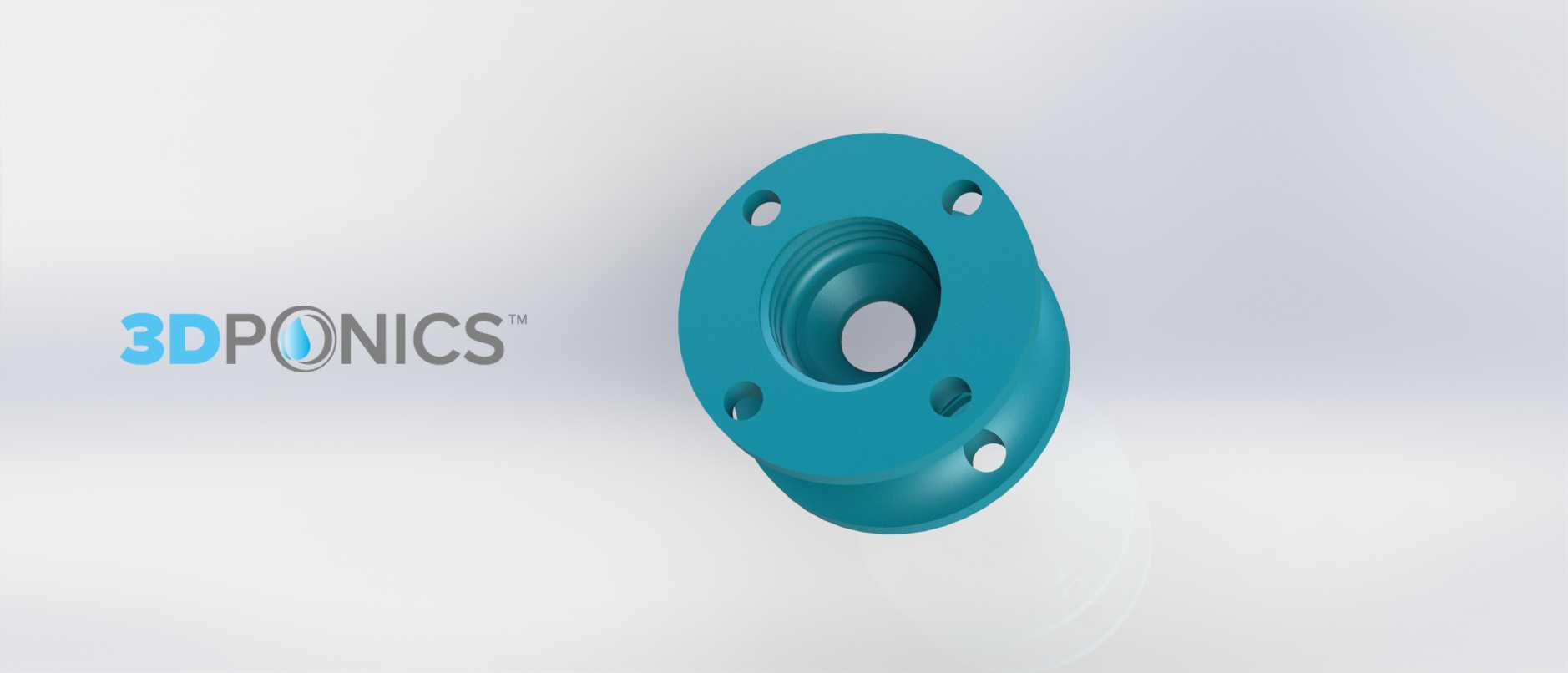

　　将整个接头连带储液瓶固定在种植支架、墙面或桌面支架上，适配不同安装场景的固定需求。接头中部的过渡段做了圆弧收腰设计，既减少了注塑或3D打印过程中的应力集中问题，也能在管路弯折时提供一定的形变余量，避免接头根部因外力出现断裂。从安装边界来看，接头整体轴向长度控制在45mm以内，最大法兰外径为52mm，两端螺纹段适配28mm标准瓶口，安装时仅需在两个瓶体的对接位置预留60mm的轴向操作空间即可完成装配，无需大型工具，徒手即可完成拧紧操作，适合非专业用户快速搭建种植系统。在功能特性上，接头的中空通道内径设计为12mm，可满足小型水培系统的营养液自流输送需求，不会因管径过小造成营养液堵塞，即使是添加了少量固态营养液颗粒的溶液也可顺利通过；

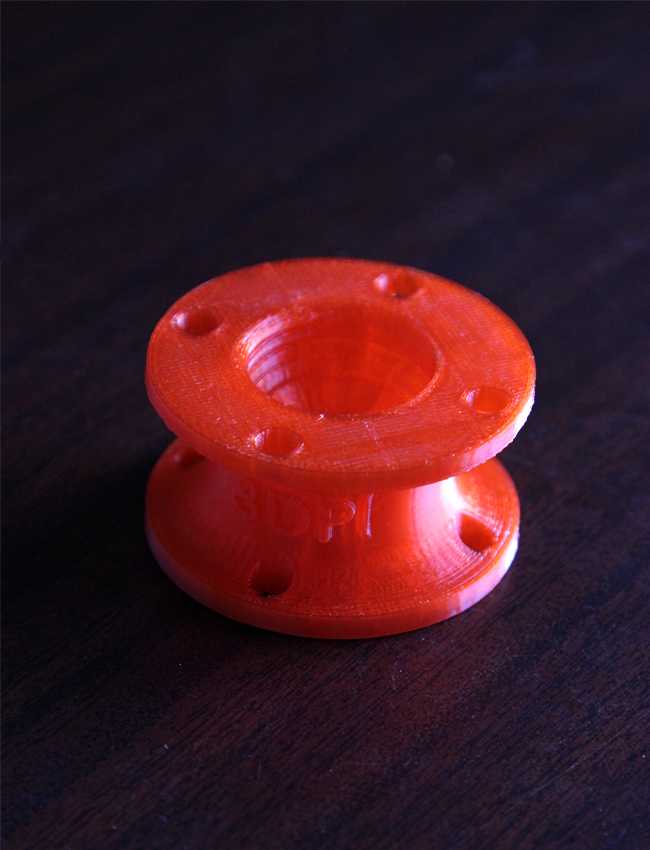

　　内壁做了光滑圆弧过渡，没有直角死角，日常使用后可直接用清水冲洗，避免营养液残留滋生藻类或细菌，影响种植系统的水质。接头的密封依靠瓶口自带的密封垫圈与接头端面的压紧配合实现，无需额外生料带或密封胶，拆装多次后仍能保持可靠的密封性能，可重复使用。在实际应用中，除了作为两个瓶体的对接接头使用，该构件还可作为水培系统的管路转接点，在法兰的安装孔上固定小型滴头、液位检测传感器等配件，拓展小型水培系统的功能；也可多个接头组合使用，搭建多瓶串联的储液系统，提升整体储液容量，满足多株植物的营养液供给需求。设计过程中充分考虑了3D打印的工艺适配性，整体结构没有大角度悬空面，打印时无需添加大量支撑，打印完成后仅需简单去除少量支撑毛刺即可使用，

　　降低了自制该配件的打印难度；同时壁厚统一设置为2.5mm，既保证了接头的结构强度，拧紧时不会出现开裂问题，也不会因壁厚过大造成打印材料的浪费，兼顾了强度与成本控制。对于桌面微型水培系统、学校科普类种植装置、家庭阳台小型种植场景而言，这类标准化的瓶式接头可大幅降低系统搭建的门槛，无需定制专用储液容器，利用日常废弃的饮料瓶即可完成储液单元的组装，符合小型种植装置轻量化、低成本、易组装的设计需求，也适配环保回收的DIY制作理念。
