3Dponics非循环水培系统立式瓶架结构

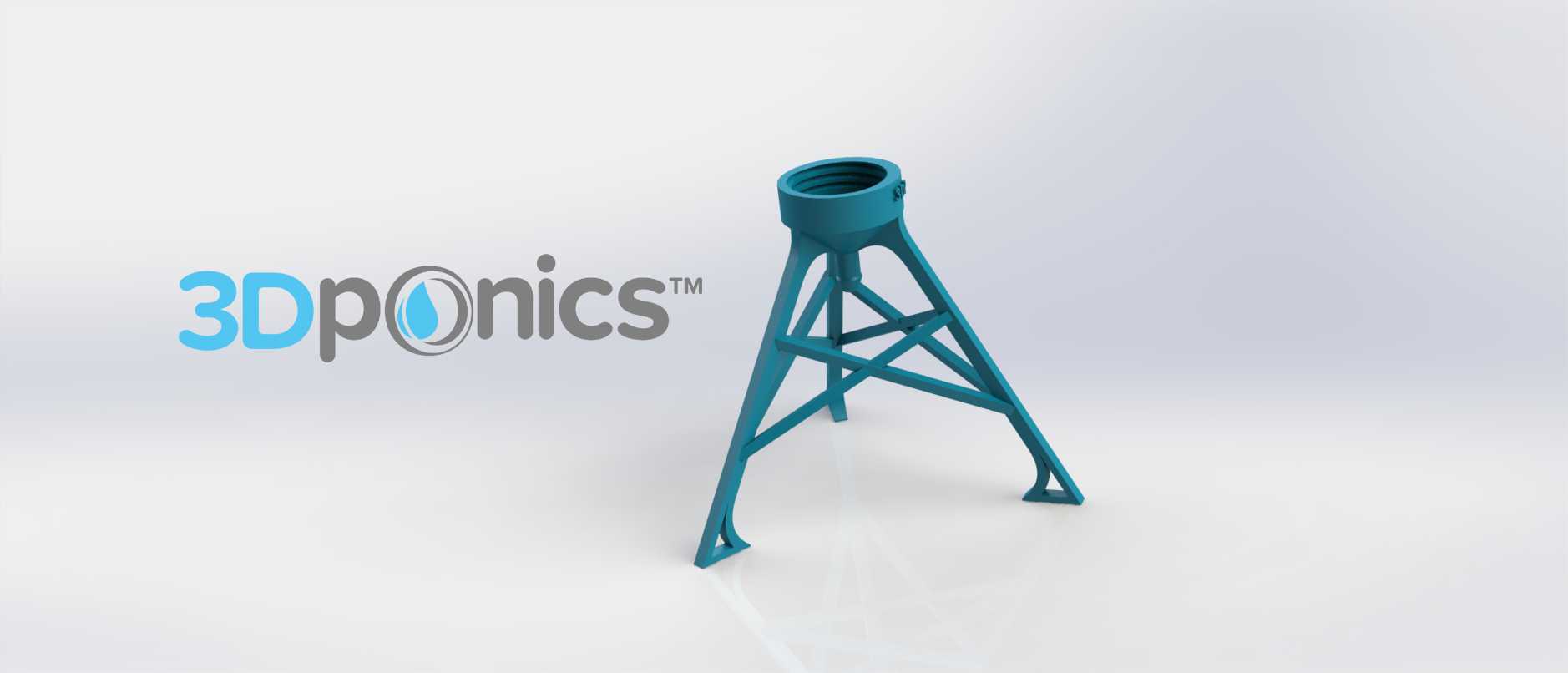

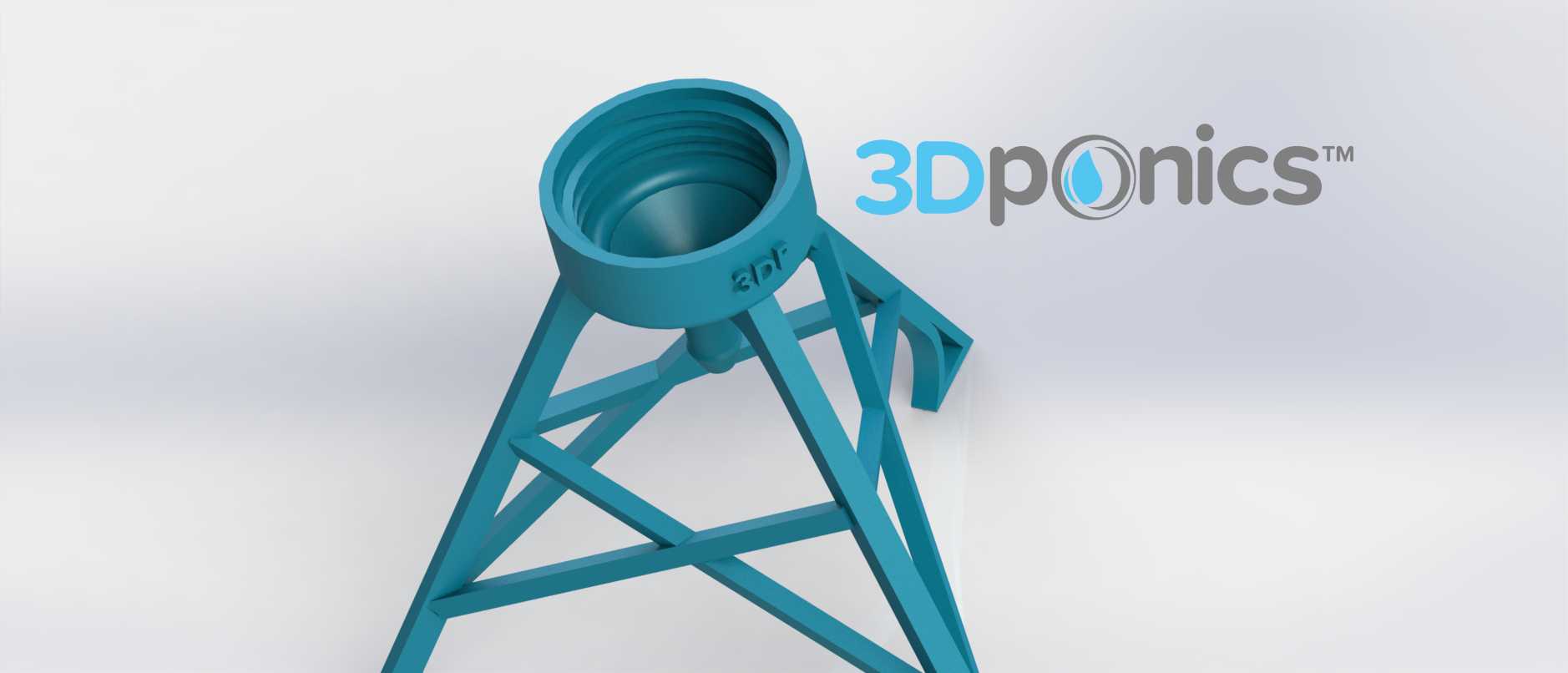

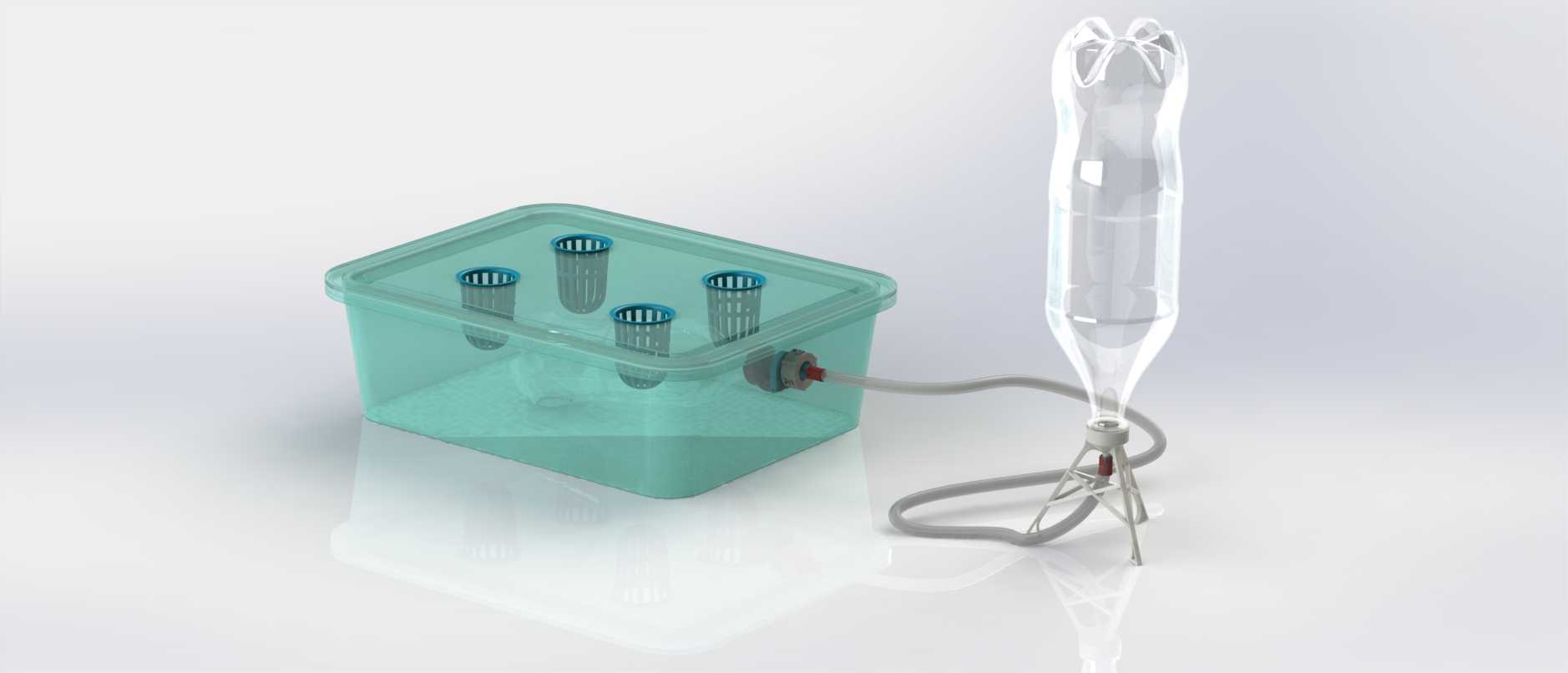

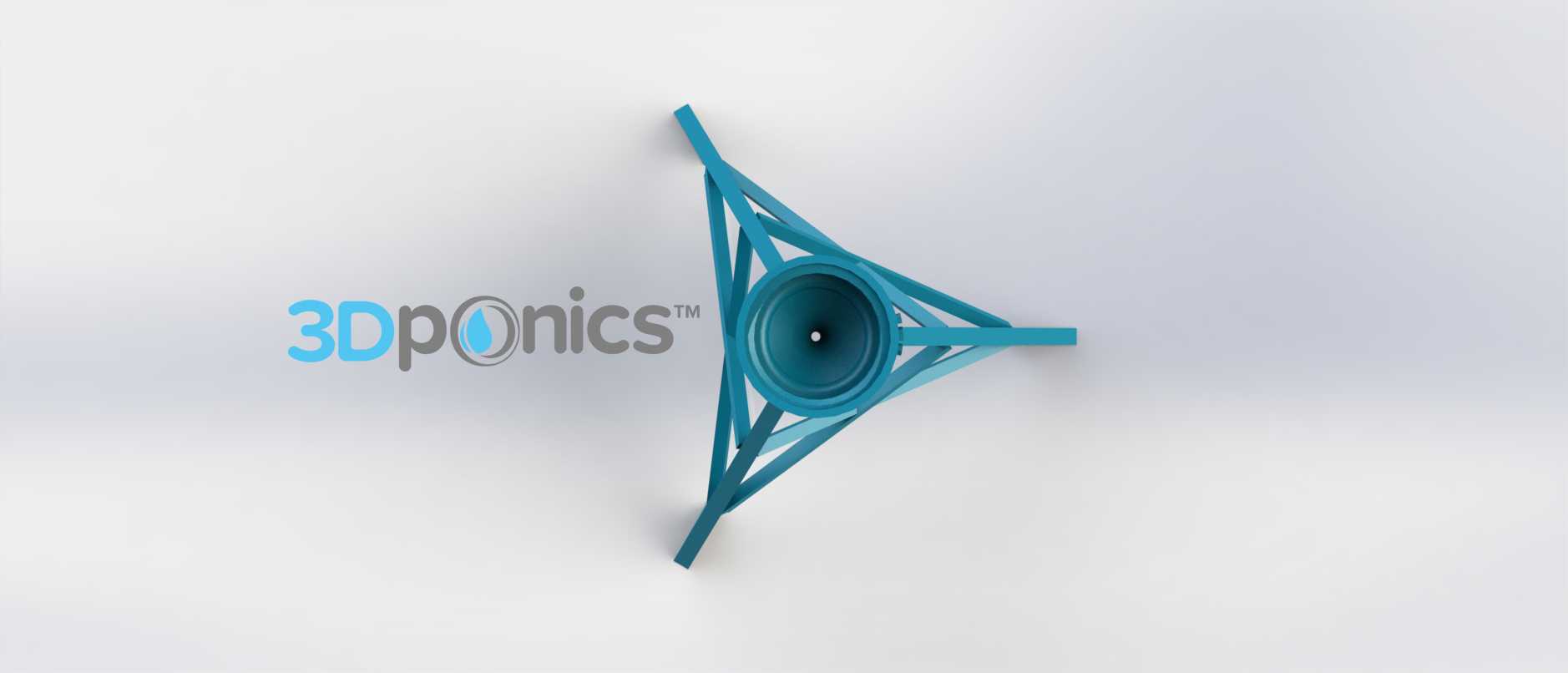

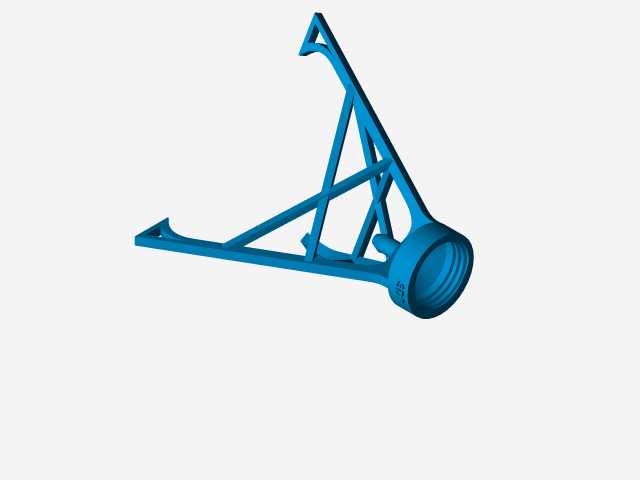

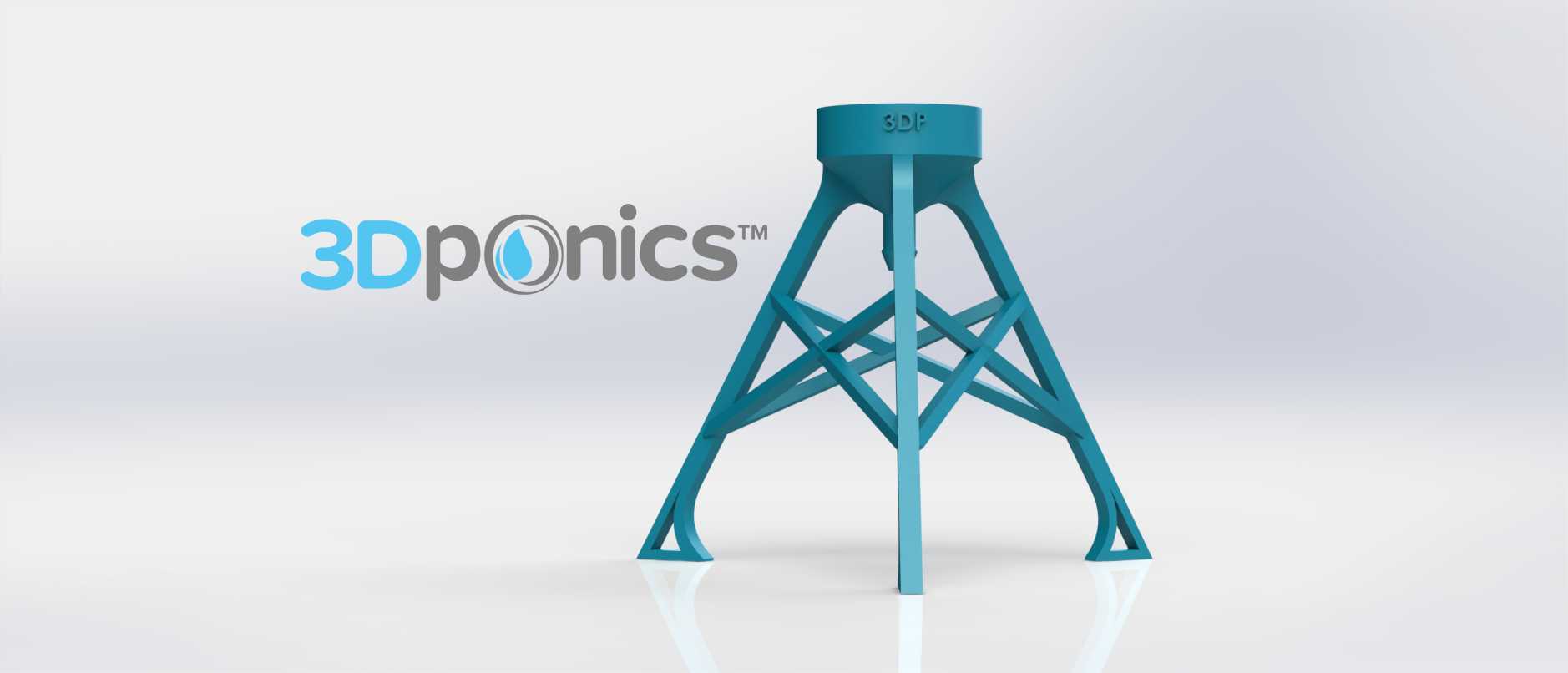

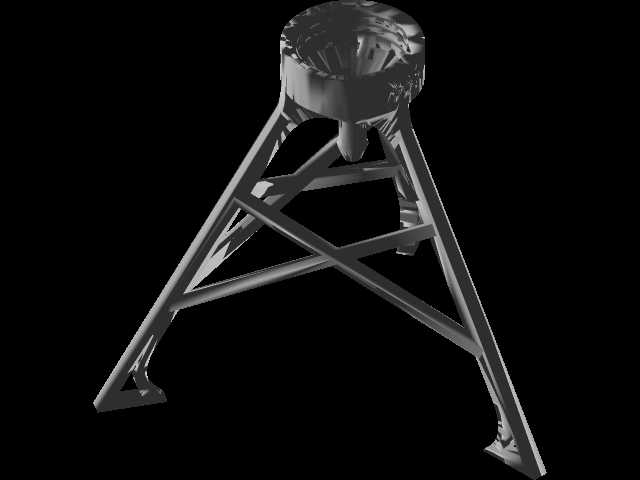

这款立式支撑结构是面向非循环水培种植场景设计的功能部件，核心作用是承托营养液储液瓶，将其稳定固定在高于主储液罐或植物种植床的位置，依靠重力作用让瓶内的营养液能够持续、稳定地流入下游的种植回路中，无需额外配置动力输送组件，适配小型桌面式、家庭场景下的非循环水培种植需求。从结构设计逻辑来看，整体采用桁架式支撑构型，顶部设置与储液瓶底部匹配的圆柱形承托座，承托座内径与常规规格的水培营养液瓶外径适配，侧壁预留微小的定位凸点，避免瓶体放置后出现周向转动或滑落；支撑腿部分采用四组斜向支腿搭配交叉腹杆的构型，单根支腿从承托座底部边缘向外倾斜延伸至支撑面，相邻支腿之间通过交叉布置的连接杆形成稳定的三角受力结构，同时在承托座中心位置设置一根垂直向下的中心支撑杆，直抵支撑面中心，进一步分散顶部承载的瓶体与营养液重量，避免长期承重出现支腿外扩变形的问题。从安装边界来看，支腿底部的四个落点形成正方形的支撑轮廓，整体占地面积控制在较小范围内，能够适配桌面、阳台置物架等狭小摆放空间，支腿底部做了微小的平面倒角处理，放置时能够与平整支撑面充分贴合，无需额外固定件即可保持稳定，即使瓶内满载营养液，整体重心也落在支撑轮廓范围内，不会出现侧翻风险。从实际使用场景出发，这类支撑结构主要服务于家庭园艺、小型教学实验类的水培种植场景，非循环水培系统本身结构简单、搭建门槛低，不需要复杂的管路循环与泵组配置，这款瓶架作为系统里的核心支撑部件，不需要复杂的装配流程，将支腿平稳放置在目标平面后，直接把装满营养液的储液瓶倒置放入顶部承托座即可完成安装，后续更换营养液瓶时也只需直接取出替换，操作门槛极低。设计过程中充分考虑了3D打印成型的工艺特性，所有杆件的截面尺寸统一，没有大角度的悬空结构，打印时不需要添加大量支撑材料，成型后去除支撑的工作量极小，同时整体壁厚均匀，避免打印过程中出现翘曲、填充不均的问题，结构上没有尖锐的棱角，所有杆件交接位置都做了圆弧过渡，既降低了打印过程中的应力集中问题，也避免使用过程中划伤操作人员。从受力特性来看，顶部承托座承受的垂直载荷会通过斜向支腿分解为沿支腿轴向的压力，交叉腹杆主要承担水平方向的分力，抵消支腿向外扩张的趋势，中心支撑杆则承担部分垂直载荷，即使在满载状态下，各杆件的受力都处于较低水平，采用常规的PLA等3D打印材料即可满足强度需求，不需要使用高强度工程塑料，能够有效降低制作成本。在实际应用中，这类支架也可以根据使用的储液瓶尺寸调整顶部承托座的直径，或是调整整体支撑高度，适配不同高度差要求的水培系统，满足不同种植规模、不同植物类型的营养液供给高度需求，比如种植株高较高的叶菜类作物时，可以适当增加支架整体高度，提升储液瓶与种植床的高度差，保证营养液的供给流速稳定；如果是小型桌面多肉水培场景，则可以降低支腿高度，缩小整体结构尺寸，进一步节省摆放空间。结构表面没有多余的装饰特征，所有构型都服务于功能需求，交叉腹杆的布置既满足了结构强度要求，也减少了材料的使用量，降低整体重量，移动调整位置时更加轻便，同时镂空的桁架结构也不会遮挡周边的光线，不会对植物的光照接收造成遮挡，适配植物种植的实际使用需求。
