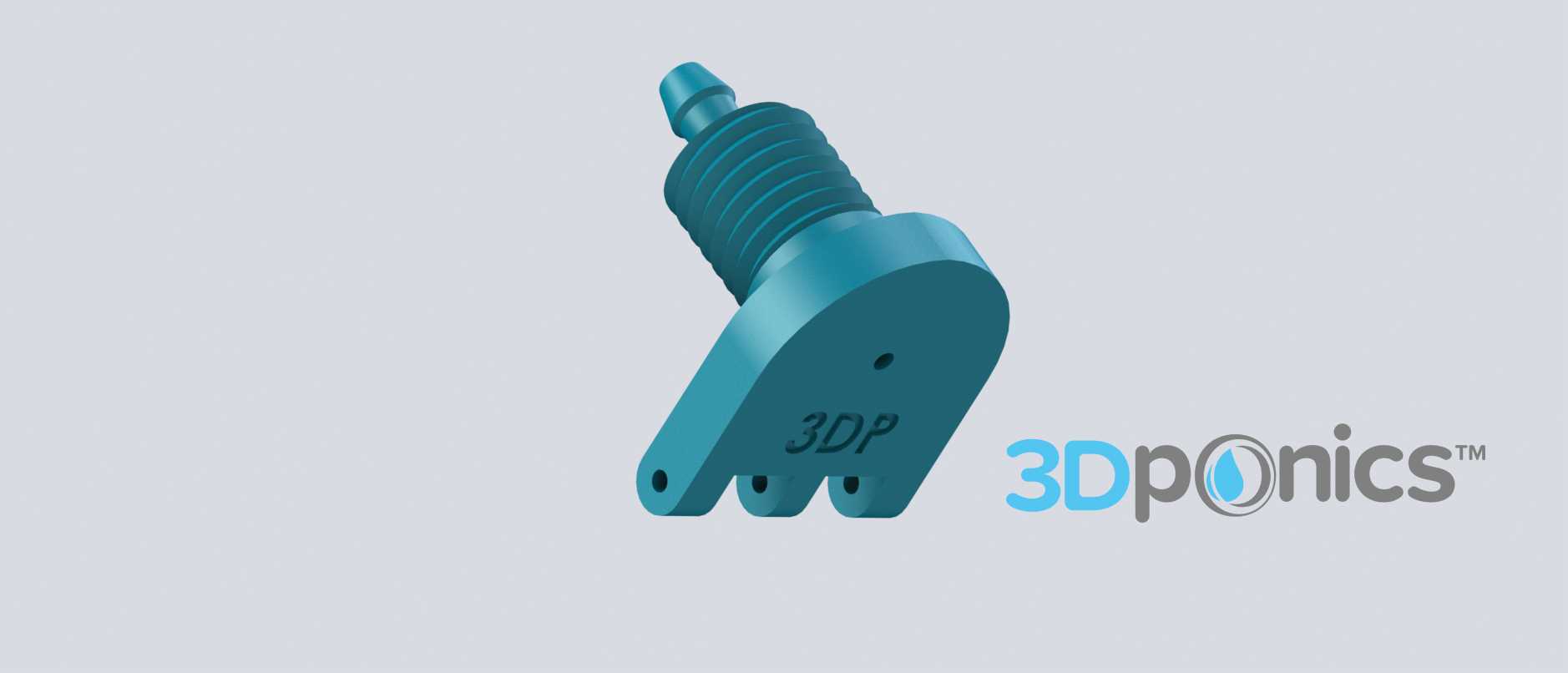

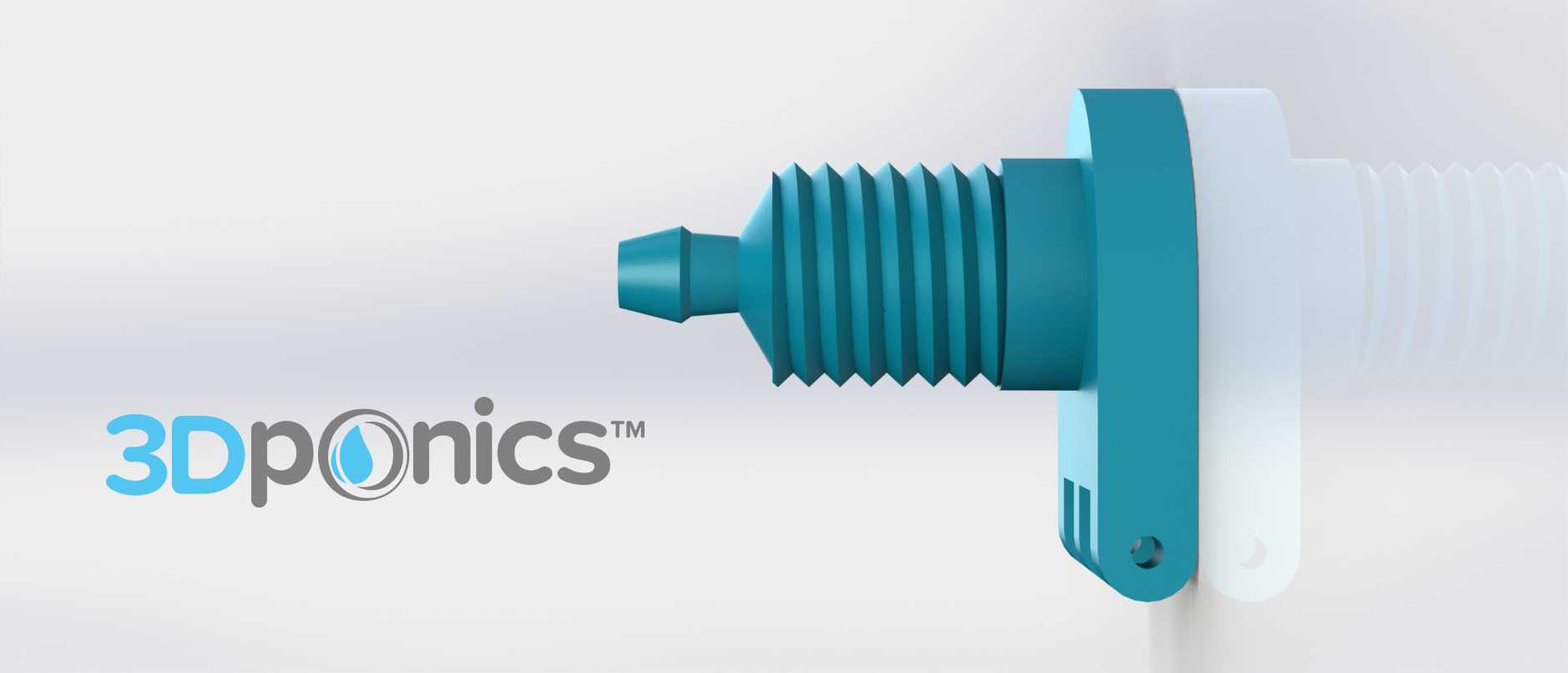

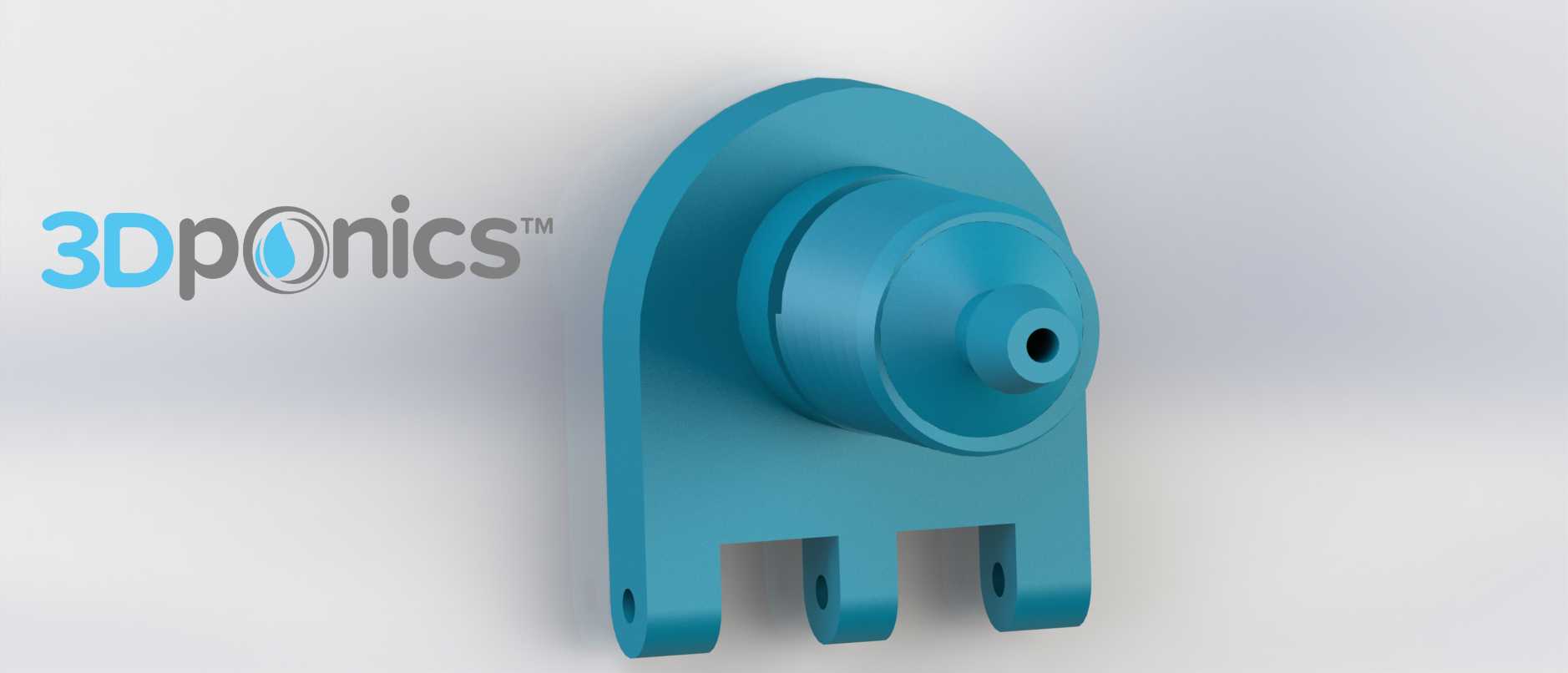

非循环水培系统浮子固定接收接头结构

在家庭小型无土栽培、桌面水培种植装置、教学科普类水培实验套件的管路搭建场景中，这类接收接头是储液端与种植管路衔接的核心功能件，主要承担浮子定位、管路密封连通、储液罐壁面固定的多重作用，区别于常规水培系统的循环管路接头，该结构适配非循环静水培的使用需求，不需要对接循环动力管路，仅需完成液位相关组件的固定与介质通路的搭建。从实际安装逻辑来看，该接头采用穿板式安装结构，带外螺纹的柱体段穿过储液罐壁面的预制安装孔，通过配套螺母从罐壁外侧锁紧，实现接头在储液罐上的刚性固定，安装时需在接头法兰面与罐壁之间加装密封垫片，避免储液罐内的营养液从安装缝隙渗漏，法兰侧带的两个定位凸耳上预制有小孔，可额外通过扎带或小螺钉辅助加固，避免长期使用后螺母松动导致接头移位。接头的锥度快插端用于对接水培系统的输水软管，锥面结构适配常见内径的软质输水硅胶管、PVC管，插接后依靠软管自身弹性抱紧锥面实现密封，不需要额外涂抹密封胶或加装管卡，在低压静水工况下完全可以满足密封要求，拆装维护时直接拔插即可，操作门槛低，适合非专业用户的家庭种植场景使用。接头的内侧端设置有浮子限位结构，浮子套入接头内侧的导向柱后，可随储液罐内的营养液液位上下浮动，接头的端面做了限位挡边设计，避免浮子在液位上升过程中从接头处脱出，同时导向柱的表面做了光滑处理，减少浮子上下滑动时的摩擦阻力，保证液位变化时浮子动作顺畅，不会出现卡滞导致的液位判断失准问题。从设计思路上看，该结构充分考虑了3D打印加工的工艺特性，整体没有复杂的内凹倒扣结构，所有特征均沿接头轴向方向拔模，不需要添加支撑结构即可完成FDM或光固化3D打印成型，打印时层厚设置在0.2mm即可满足表面精度要求，螺纹段的牙型做了圆角优化，避免打印时出现牙尖缺损导致的螺母配合不畅问题，法兰与主体的衔接处做了圆角过渡，减少打印过程中的应力集中，避免长期接触营养液后出现应力开裂。在安装边界上，该接头的穿板螺纹段长度适配3mm到8mm厚度的储液罐壁面，不管是亚克力板粘接的储液罐、食品级PP塑料桶改制的储液罐，还是3D打印一体成型的储液罐体，都可以通过调整螺母的锁紧位置实现可靠固定，接头的整体外轮廓最大直径不超过30mm，安装时仅需要在罐壁开设直径与螺纹段大径匹配的安装孔，不需要额外预留过大的操作空间，适合在紧凑的小型水培装置上布置。实际使用过程中，该接头接触的介质为配置好的水培营养液，多为弱酸性或弱碱性，因此设计时壁厚做了均匀化处理，整体最小壁厚不小于2mm，保证结构强度的同时，也能耐受常规水培营养液的长期腐蚀，不会出现短期内材质脆化渗漏的问题。接头的流道为直通式结构，没有多余的节流结构，营养液可以无阻碍通过，不会在接头内部残留积液形成死角，避免长期使用后积液变质滋生细菌影响水培系统的水质，日常维护时仅需要通过软管端通入清水冲洗即可完成内部清洁，不需要将接头从储液罐上拆卸下来。在教学类水培科普场景中，该接头的结构简单直观，可作为管路连接、穿板密封、浮子导向结构的教学演示样件，学生可以通过3D打印制作该接头，自行组装小型水培装置，直观理解静液压密封、管路快插结构、液位检测组件的安装逻辑，相比工业级的复杂管路接头，该结构的加工门槛低，装配逻辑简单，非常适合教学场景的实操训练使用。在家庭桌面水培场景中，该接头的安装不需要专业工具，仅需要手工拧紧螺母即可完成固定，快插端的软管连接也不需要专业管钳操作，普通用户即可完成整套水培系统的组装，接头的外观做了圆弧过渡处理，没有尖锐的棱角，日常使用过程中不会划伤手部，使用安全性较高。
