飞盘高尔夫投掷臂概念结构设计

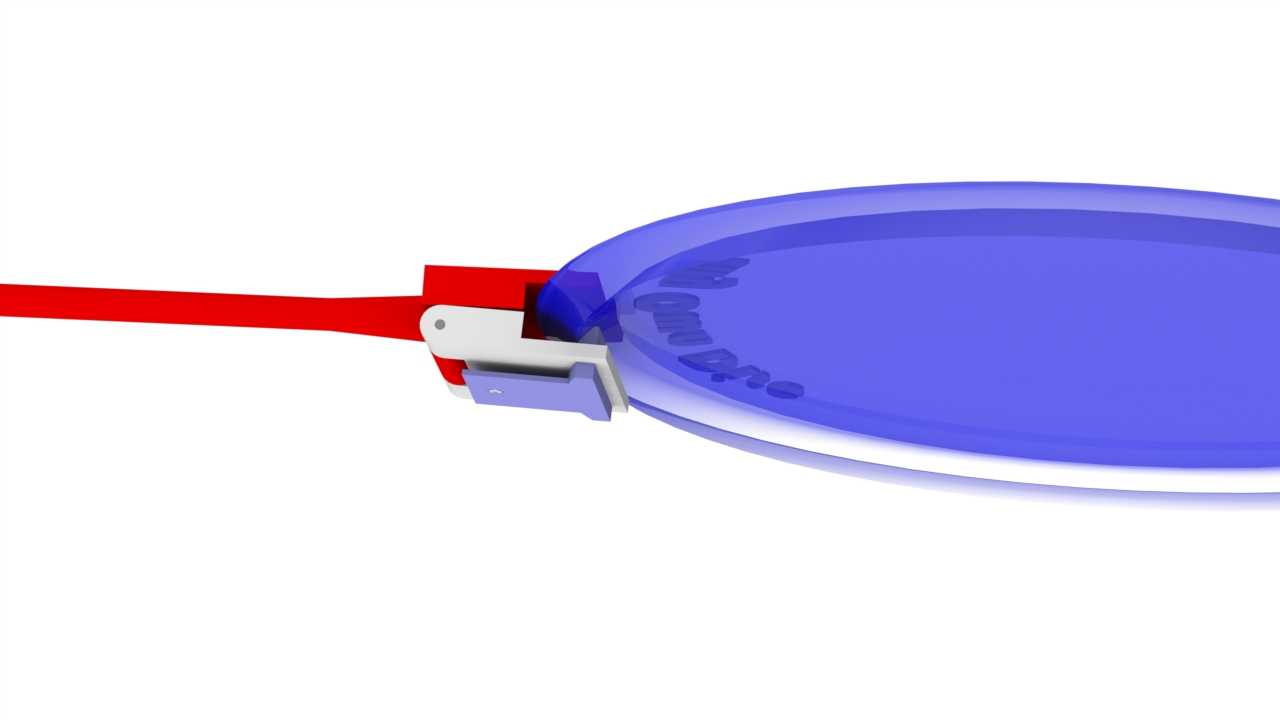

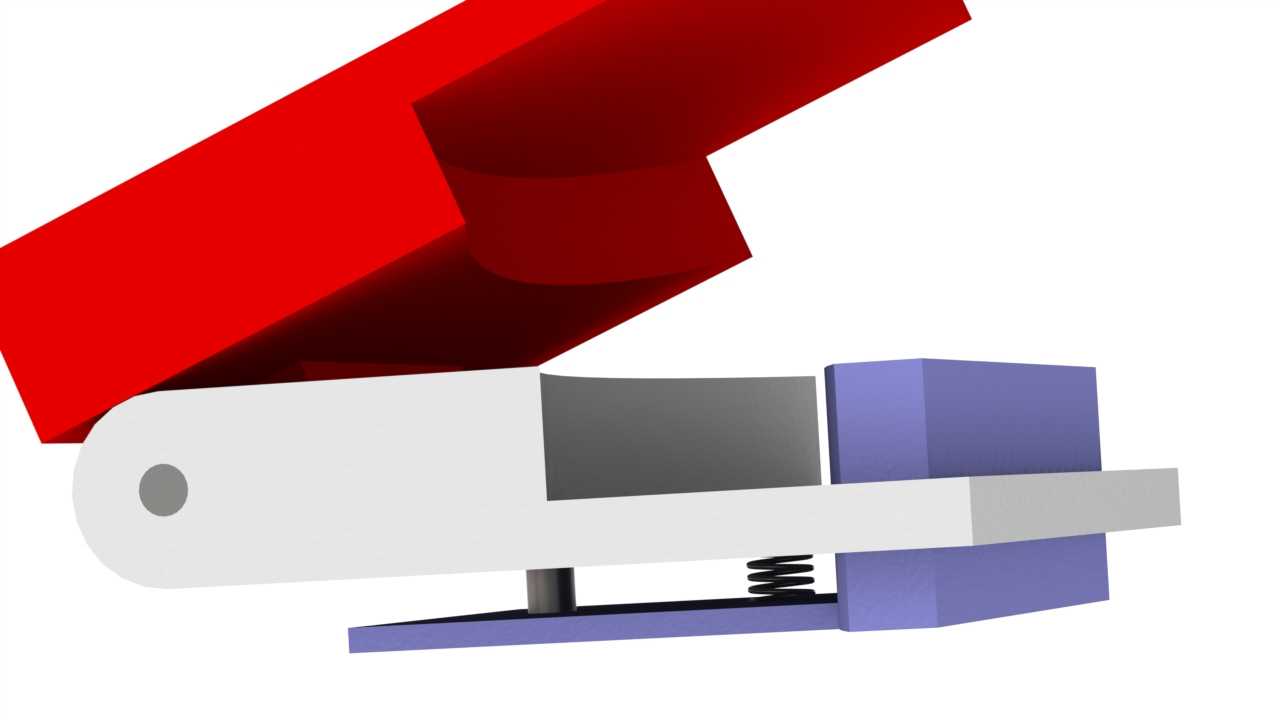

在休闲运动装备的细分领域里，飞盘高尔夫作为一项兼具户外属性与精准操作要求的运动，其配套的辅助投掷器械一直是小众研发方向，这套投掷臂结构的设计初衷，是为了给飞盘高尔夫练习、演示场景提供稳定的抛射动力输出，替代人力投掷实现标准化的抛射动作，可用于动作教学演示、固定参数抛投测试、场地练习辅助等场景。从结构功能来看，这套投掷臂采用了摇臂式的动力传递路径，红色的长摇臂作为动力输出的主杆件，承担抛射过程中的力矩传递，端部的夹持机构负责固定飞盘的边缘位置，夹持模块通过铰接结构与主摇臂连接，在摇臂摆动到设定行程末端时，夹持机构会触发释放动作，让飞盘沿预设的切线方向飞出，蓝色的飞盘定位面做了贴合飞盘弧度的曲面设计，保证飞盘在夹持阶段不会出现偏移，避免抛射轨迹出现偏差。设计过程中首先考虑的是抛射动作的还原度，人力投掷飞盘高尔夫的动作是大臂带动小臂，在出手瞬间有一个手腕的释放动作，这套结构通过主摇臂的大角度摆动模拟大臂的挥摆行程，端部铰接的夹持模块模拟手腕的翻转释放，在铰接位置设置了限位结构，保证释放角度的一致性，避免每次抛射的飞盘初始倾角出现波动。夹持机构的夹紧力做了适配性设计，既可以在摇臂加速阶段牢牢固定飞盘，不会因为离心力出现松脱，又能在释放瞬间无卡滞脱开，不会对飞盘的飞出轨迹造成额外干扰。从安装边界来看，这套结构的主摇臂摆动平面需要预留足够的回转空间，摇臂的长度决定了抛射的初始线速度，当前版本的摇臂长度适配标准尺寸的飞盘高尔夫飞盘，夹持机构的开口尺寸可以适配常规厚度的飞盘产品，安装基座部分预留了与固定支架连接的接口，可以固定在桌面、专用支架上使用，不需要额外做复杂的安装适配。目前的概念版本在结构细节上还有优化空间，比如动力输入部分目前没有做具体的驱动结构设计，后续可以根据使用需求搭配手动驱动、弹簧蓄能驱动或者小型电机驱动的模块，铰接位置的阻尼可以根据需要的抛射力度做调整，夹持机构的夹紧面可以增加柔性垫层，避免刮花飞盘表面，另外摇臂的配重也可以做优化，降低摆动过程中的震动，提升抛射的稳定性。在实际应用中，这类结构除了用于飞盘高尔夫的练习辅助，还可以经过参数调整后用于其他圆盘类物体的抛射场景，比如宠物飞盘的自动抛射、小型物料的定点抛送等，只需要调整夹持机构的尺寸、摇臂的摆动行程以及释放触发的时机，就可以适配不同的使用需求。结构的零件拆分充分考虑了加工可行性，主摇臂采用杆件类结构，既可以用金属型材加工，也可以用3D打印制作原型，夹持模块的零件多为板件与铰接销，加工难度低，铰接位置的销孔配合公差选用间隙配合，保证转动灵活的同时不会出现过大的旷量，避免影响抛射精度。飞盘定位的曲面部分做了等距偏移设计，与标准飞盘的盘面弧度保持一致，保证飞盘安装后与摇臂的相对位置固定，每次装夹的位置偏差控制在很小的范围内，这样才能保证多次抛射的轨迹一致性。在结构的受力层面，主摇臂在摆动加速过程中承受的主要是弯曲载荷，所以杆件的截面做了加强设计，避免高速摆动时出现杆件变形，铰接位置的销轴选用耐磨材质，降低长期使用后的磨损量，保证释放动作的可靠性。
