悬臂梁结构有限元应力应变分析模型

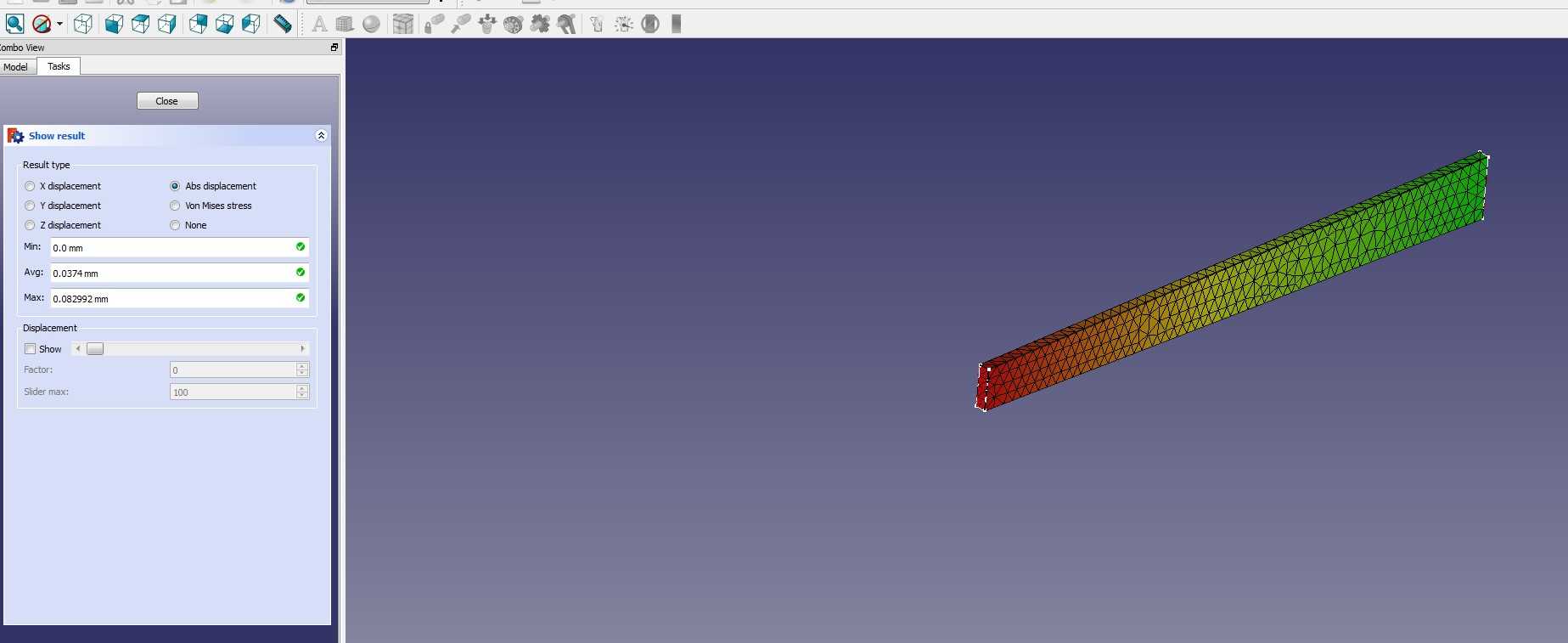

在日常的结构力学验证工作中，这类悬臂梁类的有限元分析模型是工程人员接触频率极高的基础验证载体，不管是做非标设备的支撑臂校核，还是小型工装的受力变形预判，都需要先从这类基础构件的仿真逻辑入手，搭建符合工程实际的分析逻辑框架。很多刚接触有限元分析的工程师容易陷入只看软件操作流程的误区，实际上这类基础模型的核心价值，是帮使用者建立边界条件设置、网格精度匹配、结果解读的完整工程思维，避免在后续复杂构件分析中出现参数设置脱离实际工况的问题。从实际应用场景来看，这类等截面直梁结构广泛出现在各类设备的延伸支撑部位，比如小型输送线的侧边承托臂、检测设备的探针安装支架、工装夹具的悬臂压接结构，这些部位在工作状态下会承受端部载荷或者均布载荷，一旦设计阶段没有做准确的力学校核，很容易出现工作状态下变形量超差，甚至长期交变载荷下出现结构断裂的问题。做这类构件的设计时，首先要明确实际工况下的载荷类型，是静态恒定载荷还是动态交变载荷，不同的载荷类型对应的网格划分密度、求解器设置逻辑都有明显区别，比如静态载荷下可以适当放宽非应力集中区域的网格尺寸，提升求解效率，而如果是疲劳寿命相关的分析，就需要在应力集中的固定端区域做网格加密，保证计算结果的收敛性和准确性。这个模型里展示的网格划分方式，是典型的六面体结构化网格应用，对于等截面规则构件来说，结构化网格的计算精度比自由四面体网格更高，求解过程也更容易收敛，很多新手做分析时习惯全模型用统一的小尺寸自由网格，不仅计算耗时成倍增加，在边角位置还容易出现单元畸变导致结果失真。从安装边界的角度考虑，这类悬臂构件的固定端约束设置是分析准确与否的核心，实际工程中不存在完全理想的固定约束，需要根据实际的安装形式调整约束参数，比如如果是螺栓锁紧的固定端，就要考虑连接面的接触刚度，不能直接给全自由度约束，否则计算出来的固定端应力会比实际值偏小，导致设计的结构安全余量不足。外形尺寸的匹配上，做这类基础构件建模时，要严格按照实际加工的尺寸比例建模，尤其是截面的倒角、安装孔位这些细节，不能为了简化模型随意删除，这些位置恰恰是应力集中的高发区域，很多实际应用中的结构断裂都出现在这些被随意简化的位置。另外在做结果后处理时，不能只看整体的应力云图颜色分布，要沿着梁的长度方向提取应力和应变的变化曲线，和材料力学的理论计算值做对标，验证模型设置的合理性，比如悬臂梁端部受集中载荷时，固定端的最大应力理论值和仿真值的误差如果超过10%，就要回头检查边界条件、材料参数、网格质量是否存在问题，不能直接拿仿真结果指导设计。这类基础分析模型的另一个作用，是可以作为复杂结构分析的对标基准，当后续做复杂异形构件的有限元分析时，可以先把结构拆解成若干个类似的基础受力单元，用理论计算值和基础模型的仿真结果做参照，快速排查复杂模型中可能存在的设置错误，避免因为模型复杂、参数繁多出现低级错误导致整个分析结果失效。在实际的工程设计流程中，这类基础构件的仿真验证不需要追求过度复杂的软件功能，核心是把实际工况的边界条件还原准确，材料参数要使用实际采购材料的实测性能参数，而不是直接调用软件材料库中的默认参数，比如同样是Q235钢材，不同批次、不同厚度的材料屈服强度会有一定波动，用默认参数计算出来的结果和实际受力状态会存在偏差。另外还要考虑构件工作环境的影响，比如高温环境下工作的悬臂结构，材料的弹性模量会随温度变化，常温下的仿真结果就不能直接套用，需要在材料参数中设置温度相关的性能曲线，才能得到符合实际工况的计算结果。很多工程师在做这类结构设计时，习惯靠经验选型材规格，遇到载荷不大的场景确实不容易出问题，但一旦遇到载荷大、安装空间受限、对变形量要求高的场景，经验设计就容易出现要么结构冗余增加成本，要么强度不足留下安全隐患的问题，这时候通过这类基础的有限元模型做校核，就能在设计阶段快速迭代不同的截面尺寸、材料选型，在满足强度和刚度要求的前提下，把结构的重量和成本控制在最优范围。
