免工具快装自锁紧手拧式特殊紧固件

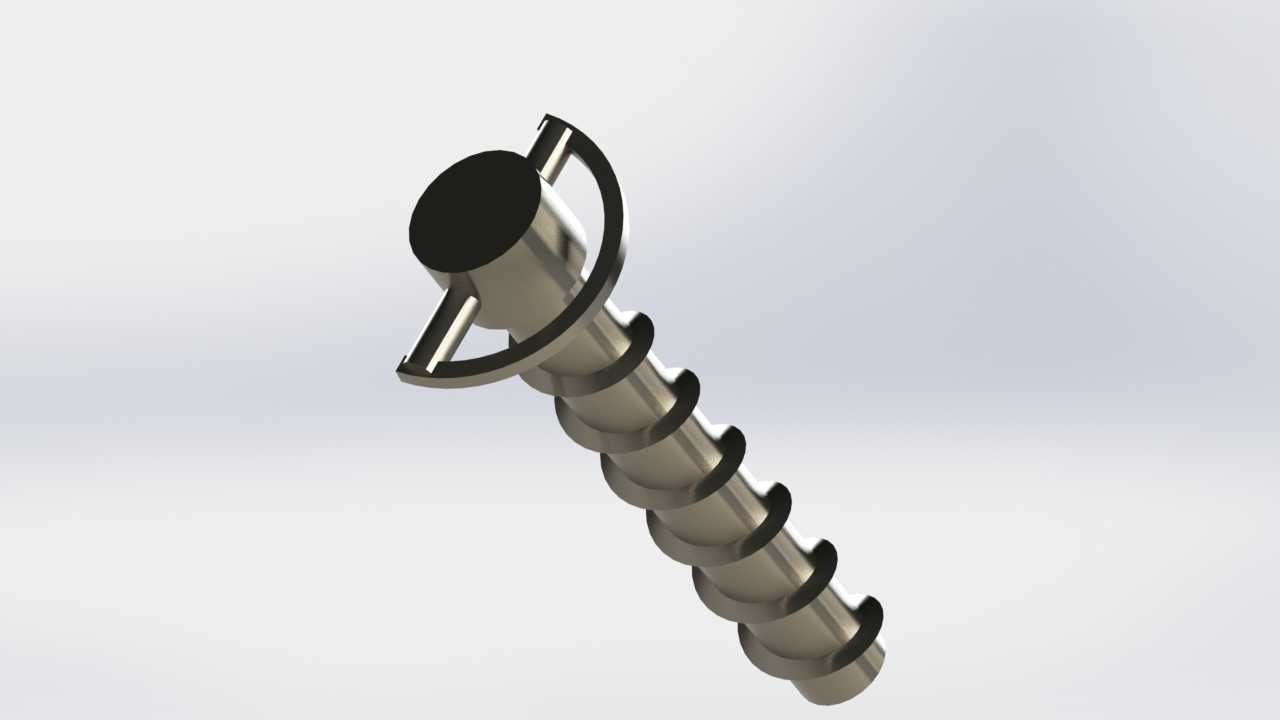

在户外临时设施搭建、消费电子快拆结构、应急维修作业、狭小空间装配等场景中，常规螺纹紧固件往往需要配套螺丝刀、扳手等工具才能完成锁紧，一旦现场工具缺失，或是操作空间不足以容纳工具摆幅，装配作业就会陷入停滞。这款免工具紧固件的设计初衷，就是为了打破工具依赖的装配限制，让操作人员仅靠手指施力就能完成可靠的连接锁紧，适配那些对装配效率要求高、工具可达性差的使用场景。从结构细节来看，这款紧固件在常规自攻螺纹的杆部基础上，头部集成了对称分布的翼状施力结构，两个凸起的翼片刚好能容纳两根手指的捏合施力面，不需要额外的套筒或者批头，手指捏住翼片旋转就能带动螺杆旋入基材。翼片和头部的连接位置做了圆弧过渡，没有尖锐的棱角，徒手操作时不会划伤皮肤，即使是戴薄款劳保手套操作，也能获得足够的摩擦力，不会出现打滑的问题。头部下方集成了一体式的弹性垫圈结构，当螺杆旋入到位后，垫圈会被压紧在被连接件表面，提供持续的轴向预紧力，抵消日常使用中因为振动、温度形变带来的预紧力衰减，避免紧固件出现松脱移位的问题。和常规的手拧螺丝相比，这款产品的翼片没有采用外凸过多的大尺寸蝶形设计，而是控制了整体的外轮廓尺寸，安装完成后突出被连接件表面的高度更低，不会因为突出结构过多造成勾挂，也能适配那些安装空间局促、对连接件外轮廓尺寸有严格限制的部位。螺纹部分采用了大螺距的自攻牙型，牙峰的角度经过优化，旋入木质、塑料、薄金属板材等常见基材时，不需要预先攻丝，旋转更少的圈数就能达到设计的锁紧深度，进一步提升装配效率。牙底位置做了圆角过渡，避免应力集中导致的螺杆断裂，即使是反复拆装数次，螺纹的牙型也不会出现崩缺，能满足多次重复使用的需求。在安装边界上，这款紧固件对安装孔的要求比较宽松，被连接件的过孔直径只要略大于螺杆外径、小于头部垫圈的外径即可，不需要额外加工沉头孔，因为头部的薄型垫圈本身就能覆盖孔位的边缘误差，即使两个被连接件的孔位存在小幅的同轴度偏差，也能顺利完成装配。需要注意的是，这款紧固件的设计定位是轻载连接场景，适合用于非金属构件、薄金属板之间的固定，不适合用于重载结构连接、高强度振动工况的部位，因为徒手拧紧的预紧力上限有限，无法达到工具拧紧的大预紧力要求，如果强行用于重载场景，可能会因为预紧力不足出现连接失效。从建模逻辑上看，这款零件的建模优先保证了各功能结构的尺寸协同：翼片的施力力臂长度经过反复调整，既保证手指拧动时能获得足够的扭矩，又不会因为力臂过长导致翼片在拧紧过程中发生弯折变形；螺纹的收尾段做了平滑退刀处理，避免旋入到最后一圈时出现卡滞；头部和螺杆的同轴度控制在合理公差范围内，旋转时不会出现偏摆，保证旋入过程顺畅。实际选型使用时，需要根据被连接件的总厚度选择对应螺杆长度的规格，确保旋入基材的深度能达到足够的连接强度，同时要避免螺杆过长穿透基材另一侧，影响外观或者其他构件的运动。这种免工具的设计思路，也给快拆结构的设计提供了新的方向，不需要额外设计快拆扳手、卡扣结构，仅靠紧固件本身的结构就能实现无工具装配，能有效简化整体产品的结构设计，减少配套零件的数量，降低整体的装配成本和后期维护难度。
