多层堆叠式圆柱工件周转承载托盘

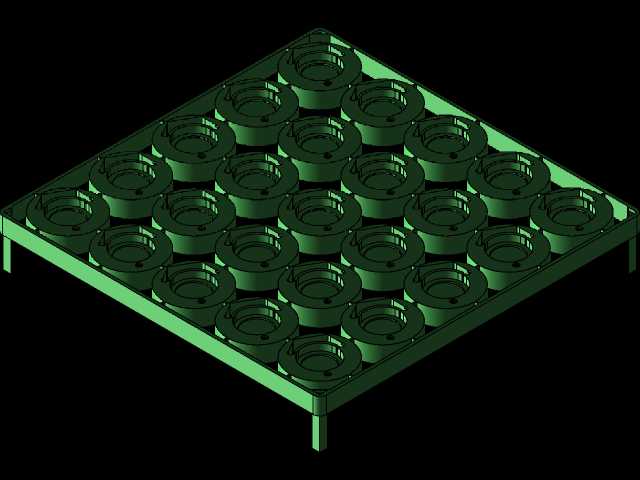

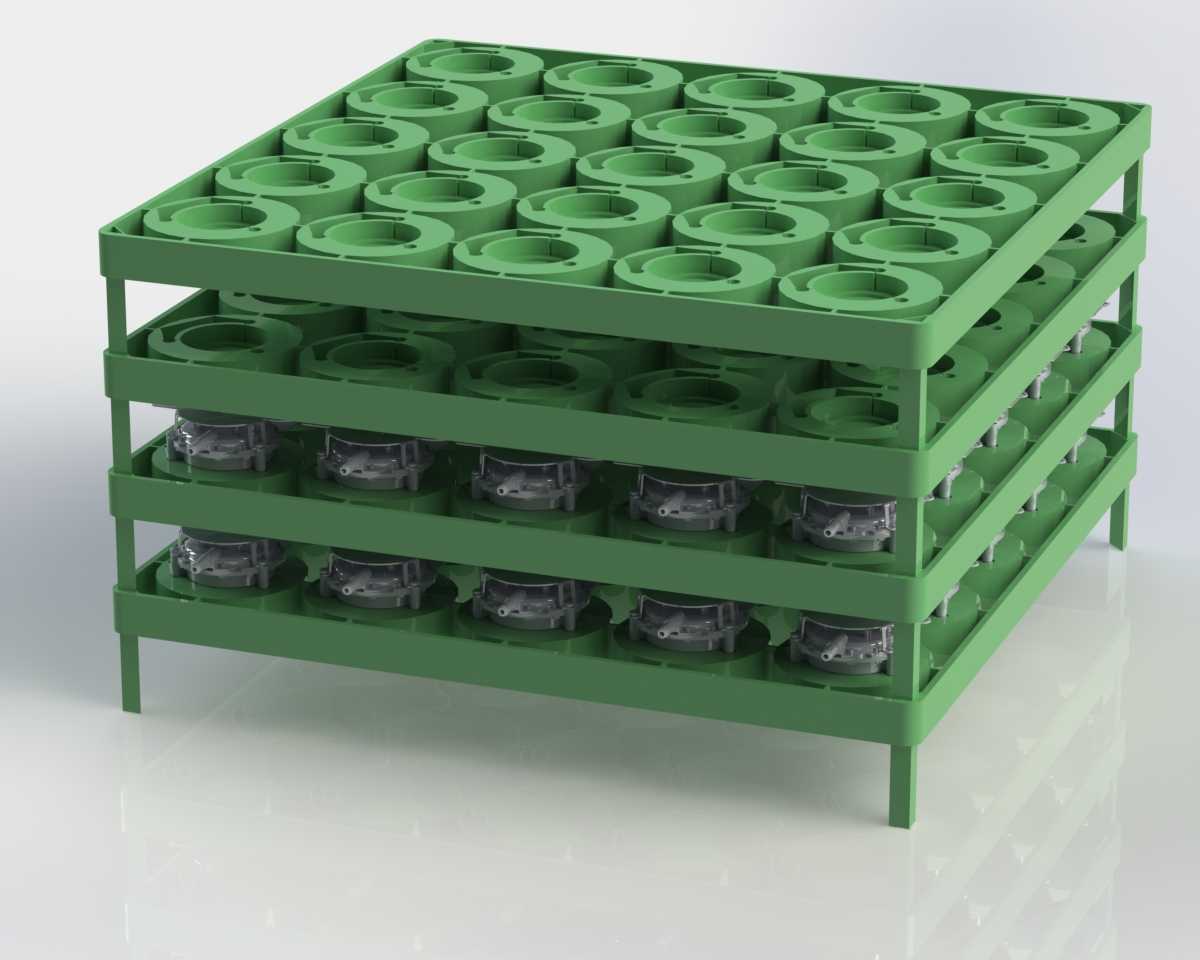

这类多层堆叠托盘主要面向精密圆柱类零部件的工序间周转、线边暂存与仓储堆叠场景，在机加工车间、精密装配线、零部件清洗工序段都有极高的适配性，区别于普通平面托盘，它的核心作用是避免圆柱类工件在转运过程中发生滚动磕碰、表面划伤，尤其是针对带精加工外圆、装配密封面的圆柱工件，传统平面托盘堆叠时容易出现工件位移、层间挤压刮伤的问题，这类带定位孔座的托盘能从结构上解决这类转运损伤隐患。从功能特性上看，每层托盘板体上均匀阵列排布的沉孔定位座，孔径与常规圆柱工件的外径做了适配间隙设计，孔位边缘做了小倒角导入结构，工件取放时不会刮蹭工件下端边缘，孔座深度刚好能卡住工件下端1/6到1/5的高度，既保证工件放置后不会倾倒，又不会因为孔深过大导致取件时卡滞、工件取出困难。层与层之间通过支腿做支撑定位，支腿的高度预留了足够的工件容纳空间，不会压到下层放置的工件顶端，支腿与下层托盘的对应定位槽做了嵌合配合，多层堆叠时不会出现层间滑移，哪怕是用液压叉车转运整摞托盘，也不会因为启停惯性导致层体错位、工件掉落。设计思路上优先考虑了车间实际使用的容错性，整体框架采用加强筋围边结构，托盘板体背面在孔位间隙处加设了纵横交错的加强筋，在保证整体承载强度的前提下尽可能降低板体自重，避免空托盘周转时增加不必要的负重；四个角的支腿做了外扩式设计，整摞托盘的重心落在支腿支撑边界以内，堆叠到四层到五层的常规使用高度时，不会出现重心偏移倾翻的问题。外形尺寸上适配标准仓储货架的层板放置边界，单盘宽度与深度符合人工手动搬移的受力范围，不会因为单盘尺寸过大导致单人无法搬运空盘；每层的孔位阵列排布密度做了平衡，既保证单盘的工件容纳量，又预留了足够的手指取放空间，操作人员取放工件时不会因为孔位间距过小碰到相邻工件。实际使用中，这类托盘可以直接配套清洗线使用，孔座底部预留了微小的沥水间隙，工件清洗后残留的清洗液可以顺着间隙流到下层，不会在孔座内积留液体导致工件表面锈渍；托盘整体的圆角过渡设计避免了车间周转时尖锐边角刮碰操作人员防护服、磕碰周边设备外壳，支腿底端做了防滑垫安装位，放置在光滑的线边工作台面上时不会出现滑移。不同于一次性吸塑托盘，这种结构的托盘可以反复循环使用，适配多批次同外径规格的圆柱工件周转，磨损后可以单独更换单层板体，不需要整体报废，长期使用的成本远低于一次性载具。在装配线边使用时，整摞托盘可以直接放在工位旁，操作人员逐层取用工件，空托盘可以直接堆叠在工位侧方，不会占用过多的线边操作空间；转运时上下层的嵌合结构不需要额外做捆扎固定，就能满足厂区内部平坦路面的周转运输需求，遇到跨车间转运时，只需要在整摞托盘顶部加设防尘盖就能避免工件落尘。孔位的排布间距同时适配机械手取件的末端夹爪活动范围，后续如果升级自动上下料工序，这类托盘不需要额外改型就能直接适配自动化取放，不需要重新定制载具，能兼容人工操作与自动化生产两类场景的使用需求。
