滴灌水培系统Y型分流连接件结构设计

在家庭园艺、小型无土栽培场景中，单套气泡分离供液管路往往需要同时给多组种植模块输送营养液，传统的多通接头要么流道阻力大导致末端供液压力不足，要么接口规格不匹配无法直接对接标准滴灌软管，这款Y型分流连接件正是针对这类小流量供液分流场景做的定向结构优化。从实际使用逻辑出发，该部件的核心作用是在不额外增加供液泵负载的前提下，将单路供液主管的营养液均匀拆分至两个支路，适配非循环滴灌、闭环水培等多种3Dponics类种植系统的管路拓展需求，避免单路供液覆盖种植范围有限的问题。

设计阶段首先考虑的是流道的平顺性，整个Y型分岔位置没有做直角转折，而是采用大圆弧过渡的内腔结构，减少营养液流动过程中的局部阻力损失，保证两个支路出口的流量偏差控制在合理范围内，不会出现一侧出液顺畅另一侧滴液迟缓的情况。三个接口全部采用标准倒刺式宝塔结构，接口外径匹配常用的园艺滴灌软管内径，安装时只需将软管推过倒刺台阶即可实现可靠密封，不需要额外加装喉箍或者密封胶，在低压供液的工况下不会出现渗漏问题，日常拆装维护也十分便捷，用户可以根据种植布局的调整快速拆装管路。

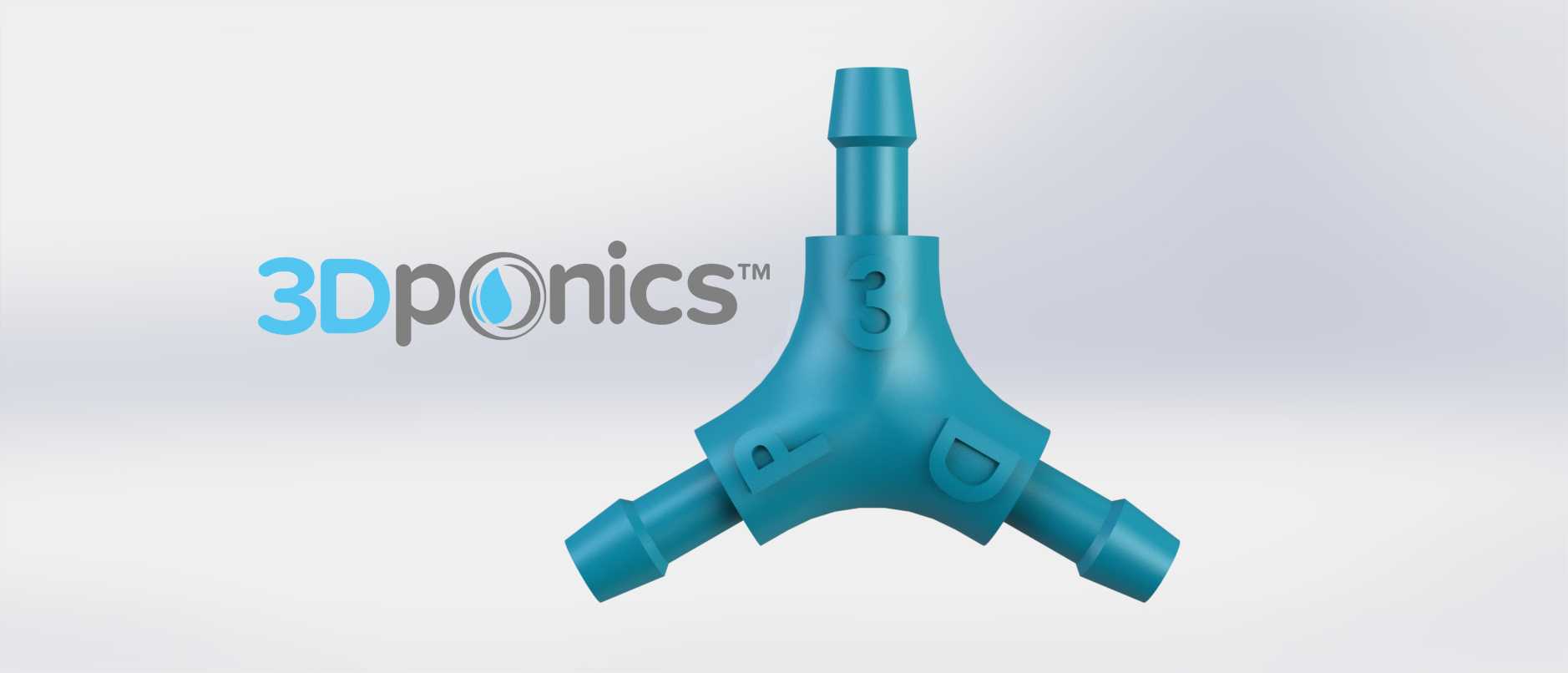

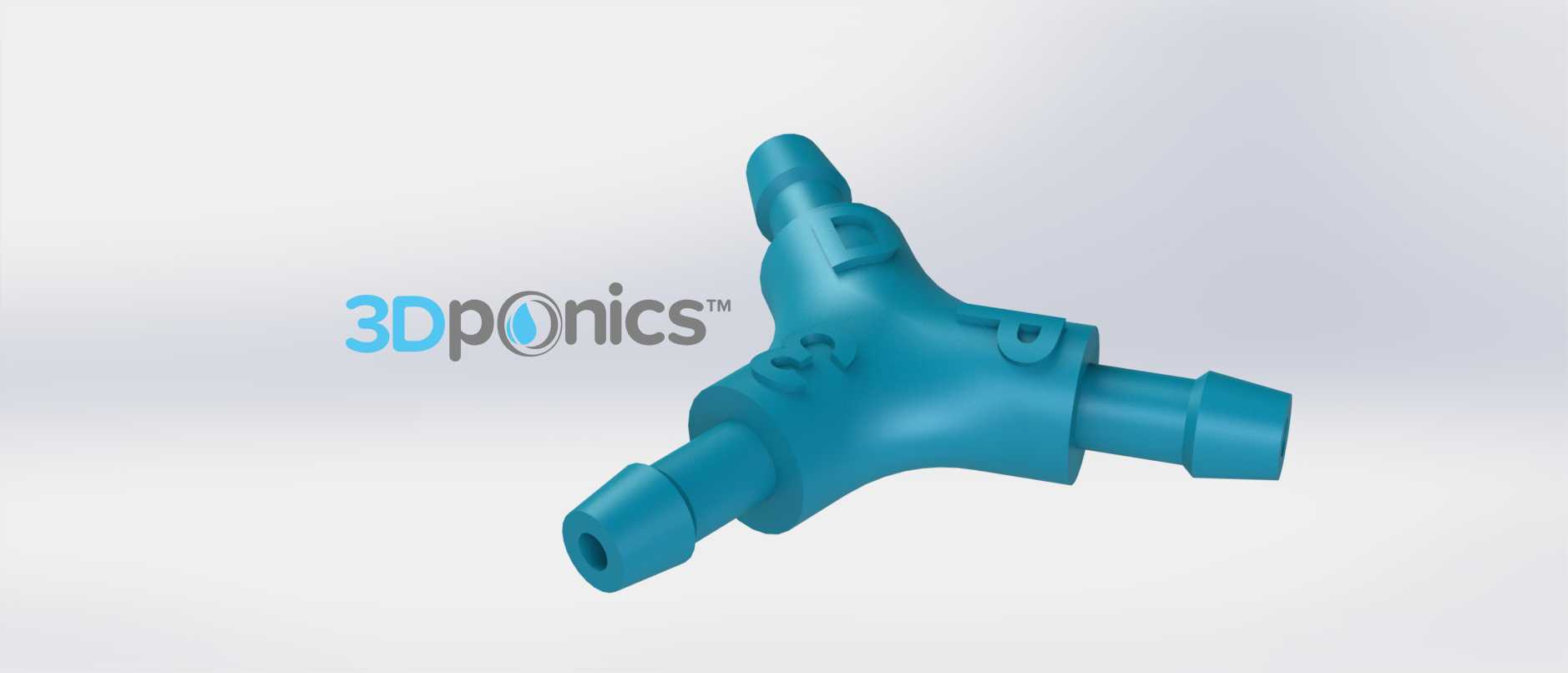

部件主体采用对称式Y型布局，三个接口的轴线处于同一平面内，分岔角度经过反复验证，既保证了流道的顺畅，也避免角度过小导致管路安装后出现过度弯折堵管的问题。主体外壁设置了多处加强筋结构，在分岔受力集中的位置做了壁厚加厚处理，既可以降低3D打印过程中的变形概率，也能提升部件整体的结构强度，在插拔软管或者管路受外力拉扯时不会出现断裂损坏。外壁预留的小凸台结构是为打印过程中添加支撑做的定位设计，打印完成后去除支撑不会影响配合面的精度，也能减少后期打磨的工作量。

从安装边界来看，该部件整体外形紧凑，没有突出的尖锐结构，安装时不需要预留过大的操作空间，即使是在密集排布的种植架管路间隙中也能顺利安装。接口的插入深度经过合理设计，既能保证软管套接后的连接可靠性，也不会因为插入过深导致软管端部顶到流道内壁造成通流面积减小。整个部件的通径设计匹配小流量园艺供液泵的输出流量范围，在常规家用供液泵的工作压力下，两个支路的出液量可以满足两组种植模块的滴灌需求，不会出现供液不足的情况。

实际应用中，这类分流部件可以多个串联或者并联使用，根据种植规模灵活拓展供液支路数量，比如单路供液主管通过一个Y型分流件分成两路，每一路还可以继续加装分流件拓展成更多支路，整个管路搭建过程不需要专业工具，普通种植爱好者也能快速完成组装。针对水培营养液的弱酸碱特性，结构设计时没有设置容易积留营养液的死角，流道内壁光滑过渡，日常使用过程中不容易滋生藻类或者沉积营养液中的杂质，降低管路堵塞的概率，日常冲洗维护时只需要通入清水即可将内部残留的杂质冲出，不需要拆解部件。

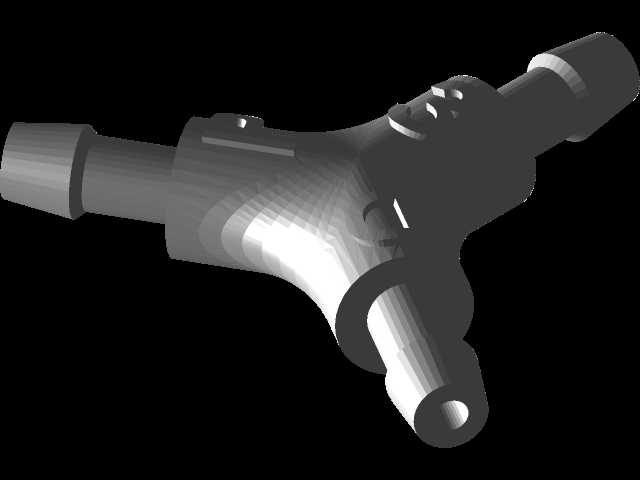

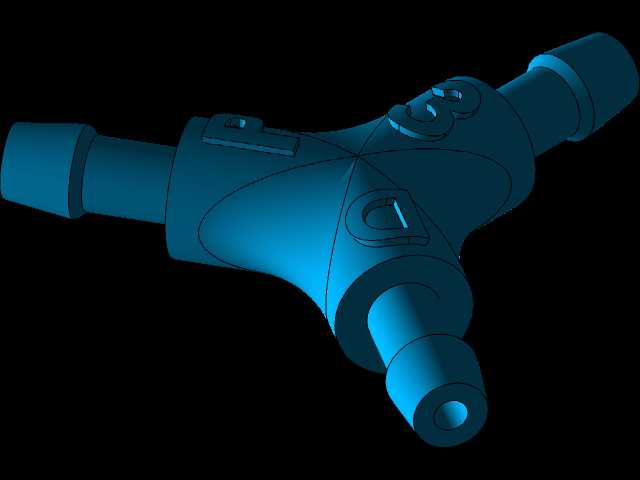

从建模逻辑上看，整个部件采用参数化建模思路，所有接口尺寸、分岔角度、壁厚参数都可以根据实际使用的软管规格、供液流量需求做快速调整，比如针对更大规格的供液管路，可以直接缩放接口尺寸、调整通径大小快速生成适配的模型，不需要重新搭建整体结构。分岔位置的圆弧过渡采用曲率连续的曲面构建，避免出现流道突变造成的涡流问题，保证营养液流动过程平稳，减少压力波动对滴灌头出液均匀性的影响。外壁的加强筋布局也经过受力仿真验证，在插拔软管的受力方向上筋条的排布可以有效分散应力，避免长期使用后出现应力开裂的问题。
