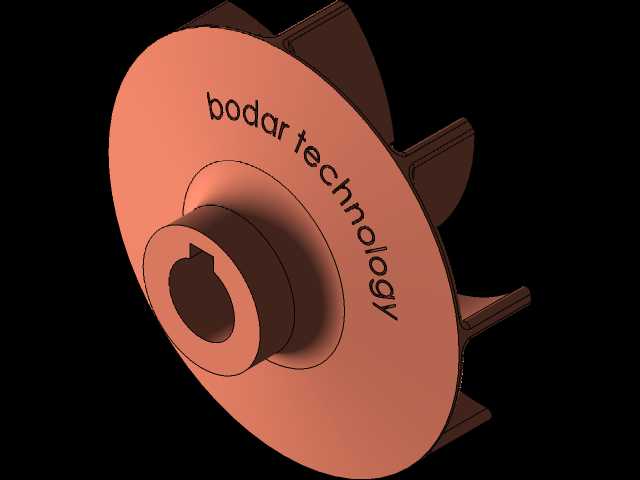

离心泵用带键槽半开式叶轮结构

　　该叶轮作为离心泵的核心过流转子部件，直接决定泵组的水力效率、运行稳定性与介质输送能力，广泛应用在民用供水、工业循环水输送、暖通空调水循环、轻度污水输送、化工介质增压等场景中，是单级单吸离心泵里最常见的半开式叶轮结构形式。从实际安装边界来看，叶轮中心的轴孔采用标准键槽传动设计，键槽的尺寸公差与轴伸端的平键尺寸严格匹配，装配时靠平键传递电机输出的扭矩，避免叶轮在高速旋转时与泵轴发生相对打滑；轴孔与轮毂的同轴度公差控制在IT7级以内，保证高速旋转时的动平衡精度，降低泵组运行时的径向跳动与振动噪声。轮毂的轴向长度经过匹配计算，既保证叶轮与泵轴的配合接触面积足够，传递额定扭矩时不会出现应力集中，又不会占用过多泵腔内部空间，避免和密封件、

　　泵盖等相邻部件发生装配干涉。叶轮的叶片采用后弯式流线型设计，叶片的进出口安放角经过水力优化，介质从叶轮中心吸入后，在叶片的推动下获得动能与压能，沿叶片流道从轮缘侧甩出进入泵体的压水室；半开式的结构设计让该叶轮可以输送含有少量细小固体颗粒的介质，相比闭式叶轮不易发生流道堵塞，相比全开式叶轮又能保证足够的容积效率，兼顾了过流能力与输送效率。轮盘的背面设计有平衡筋结构，运行时可以平衡部分轴向力，降低泵组止推轴承的负载，延长轴承的使用寿命；轮盘外缘的直径与泵体的密封环间隙配合，间隙值控制在合理范围内，既保证叶轮转动时不会和密封环发生刮蹭，又能减少高压介质从压水室回流到吸水室的泄漏量，提升泵组的整体效率。从设计思路上，

　　该叶轮的建模过程优先保证水力流道的顺滑性，叶片与轮盘的连接处采用圆角过渡，避免出现直角应力集中，同时减少介质在流道内的水力损失；叶片的厚度从轮毂侧到轮缘侧逐渐减薄，既保证叶片根部的结构强度，承受介质冲击与离心力时不会发生变形，又能减少叶片入口处的排挤系数，提升叶轮的吸入性能，降低泵组发生气蚀的风险。实际选型匹配时，该叶轮的外径尺寸直接对应泵组的额定扬程，相同转速下叶轮外径越大，泵的输出扬程越高；轴孔尺寸对应配套泵轴的直径，需要和泵组的电机功率、轴伸规格匹配才能完成装配；键槽的位置需要和泵轴上的键槽对齐，装配到位后需要用叶轮锁母锁紧，避免运行时叶轮发生轴向窜动。在日常检修场景中，这类半开式叶轮的清理维护更便捷，

　　不需要拆卸叶轮的前盖板就能冲刷牙签流道内附着的杂物，适合输送水质较差、含有少量纤维或颗粒的介质，在农用灌溉、楼宇供水、小型工业增压泵上的应用占比很高。建模时需要注意叶片的曲面连续性，相邻叶片之间的流道宽度均匀，避免出现流道宽窄突变导致的局部涡流，影响泵组的运行效率；同时要做动平衡校验的结构预留，在轮盘背面预留去重位置，方便叶轮加工完成后做动平衡校正，保证高速旋转时的振动值在标准允许范围内。
