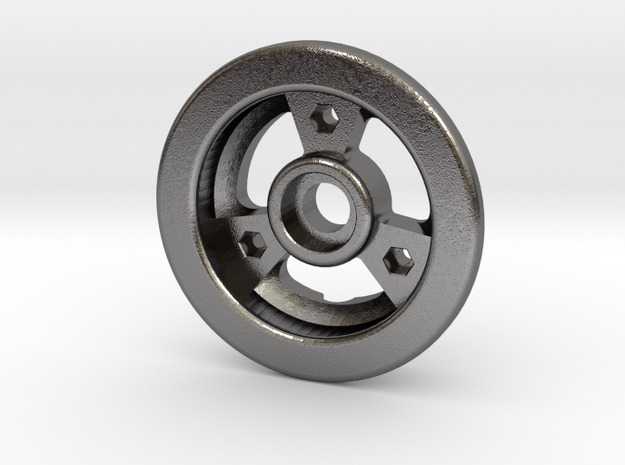

三辐式带安装孔金属腰枢纽结构件

在轻载传动、手动调节机构以及小型输送导向单元的实际应用场景中，这类腰枢纽构件常作为核心的转动承载部件使用，区别于重载工况下的厚重轮毂结构，它的设计取向更偏向紧凑空间内的低载荷转动支撑，常见于小型手动操作设备的调节轮、轻型物料输送线的导向滚轮、以及家具或小型工装的转动铰接部位。从结构设计逻辑来看，该构件采用外圈轮缘、中心轴套配合三辐支撑的布局，并非随意选择辐条数量：三辐结构在同等材料用量下，相比四辐结构能减少一处应力集中节点，同时在注塑或铸造成型环节更易保证熔体或金属液的流动填充均匀性，避免辐条交汇处出现缩孔缺陷；相比两辐结构，三辐的周向支撑刚度更均衡，承受径向载荷时不会出现某一方向刚度骤降的问题。中心轴套的内孔是核心安装基准，设计时需要匹配对应直径的销轴或转轴，轴套的轴向长度经过针对性优化，既保证足够的接触面积来降低接触面压，避免长期转动后出现轴孔磨损松旷，又不会过度占用轴向安装空间，适配紧凑装配场景。三个辐条上预留的内六角安装孔，并非用于构件自身的装配，而是用来固定外接的功能附件，比如手动操作时加装的拨杆、或是传动场景下连接的同步带挡边、亦或是作为动平衡调整的配重安装位，这种预留设计让构件的适配场景更灵活，不需要针对不同使用场景重新修改主体结构。外圈轮缘的表面做了细微的圆角过渡处理，没有尖锐的棱边，一方面是避免装配或操作时划伤操作人员，另一方面当作为导向滚轮使用时，圆角轮缘能更好地适配导轨的圆弧接触面，减少运行过程中的卡滞风险。从安装边界来看，该构件的轴向总厚度控制在适配小型安装座的范围内，轮缘的外径尺寸经过核算，既保证转动时的力臂长度满足手动操作的施力需求，又不会因为外径过大导致周边部件出现运动干涉；三个安装孔的中心分布圆直径经过精准计算，与中心轴孔保持严格的同轴度公差，保证附件安装后整体的转动平衡，避免高速转动时出现偏心振动。在实际选型应用中，需要注意该构件的承载上限，它更适合线载荷较低的场景，比如手动调节机构的操作轮，操作人员施加的圆周力通过轮缘传递到辐条，再汇聚到中心轴套带动转轴转动，三辐结构的力传递路径更短，每根辐条承受的拉压载荷更均匀，长期使用不会出现单根辐条断裂的问题；如果作为轻型输送线的导向滚轮使用，轮缘的圆柱面需要保证足够的圆柱度公差，避免运行时出现走偏现象，此时辐条上的安装孔还可以用来安装防尘端盖，阻挡输送环境中的粉尘碎屑进入中心轴孔，延长内部衬套或轴承的使用寿命。设计过程中，针对辐条与轮缘、辐条与中心轴套的连接处，都做了渐变的圆角过渡处理，而非直角相接，这是因为直角连接处会在受载时产生明显的应力集中，在反复交变载荷作用下容易萌生疲劳裂纹，圆角过渡能让应力流线更平滑，大幅提升构件的疲劳寿命。另外，构件表面的质感处理也兼顾了实用需求，哑光的金属表面不会在操作时因为手汗出现打滑，同时也不容易残留指纹和污渍，在工业现场使用时更易清洁维护。需要注意的是，这类构件的中心轴孔如果是配合轴承使用，需要预留对应的轴承安装公差带，如果是直接与销轴配合，则需要考虑自润滑衬套的安装空间，设计时在轴套内壁预留了衬套压装的余量，不需要后续二次加工即可直接装配标准规格的铜基自润滑衬套，适配无油润滑的使用场景，减少后期维护的工作量。
