小型三脚架球头连接替换结构件

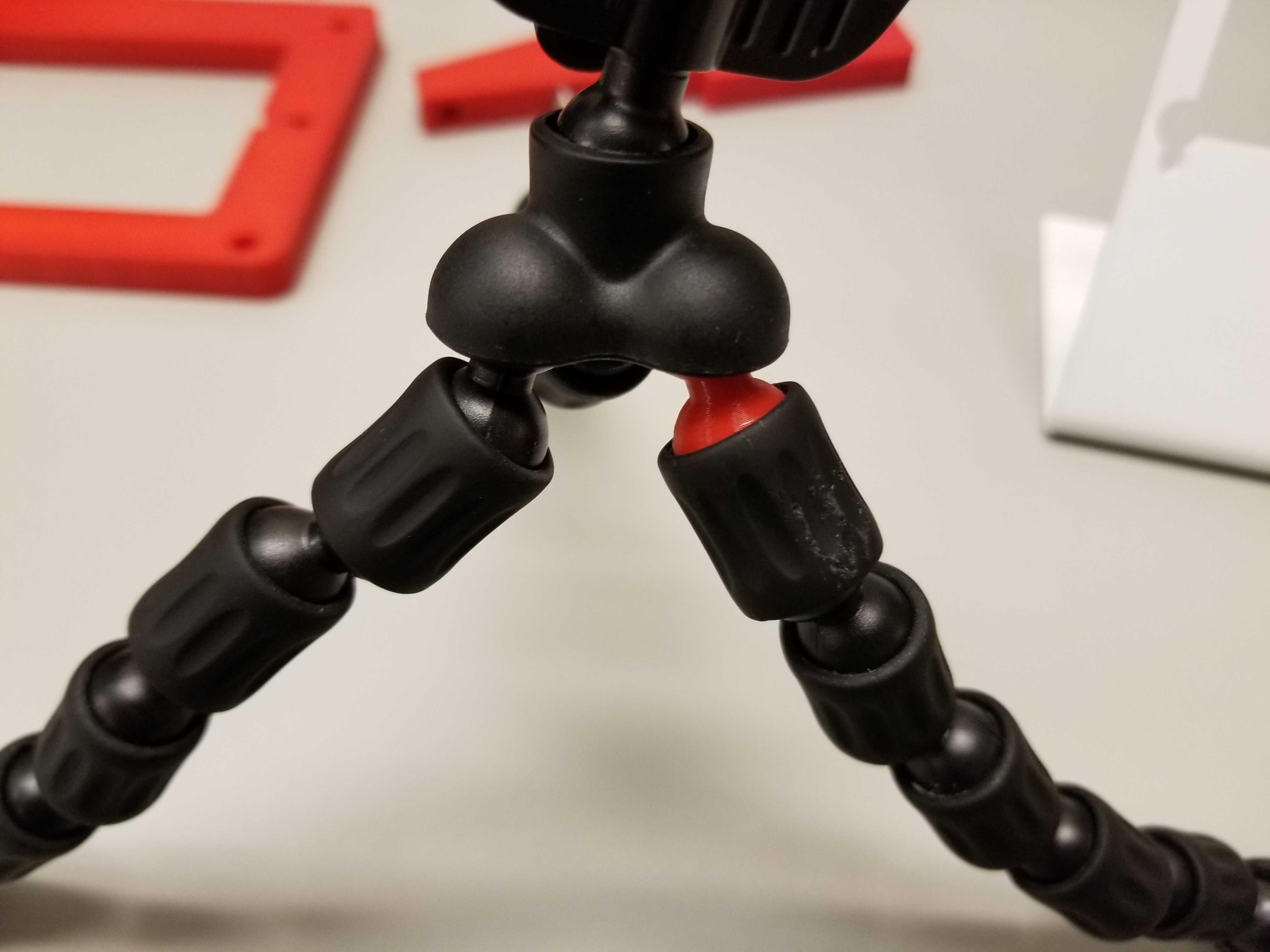

日常拍摄作业中，小型桌面三脚架是轻量化拍摄场景的核心支撑配件，这类三脚架普遍采用球头结构实现角度快速调节，依靠球铰的多自由度转动特性，可快速完成相机、补光灯、小型摄像设备的俯仰、水平、侧倾角度调整，适配桌面静物拍摄、vlog录制、户外便携拍摄等多类场景。但这类消费级三脚架的球头多采用工程塑料注塑成型，在频繁调整角度、承受超出额定负载的外力时，球颈位置极易出现应力断裂，直接导致整套支撑设备无法使用，单独采购原厂替换配件不仅周期长，适配型号匹配难度高，部分小众型号甚至没有单独的替换配件供应，造成不必要的设备浪费。

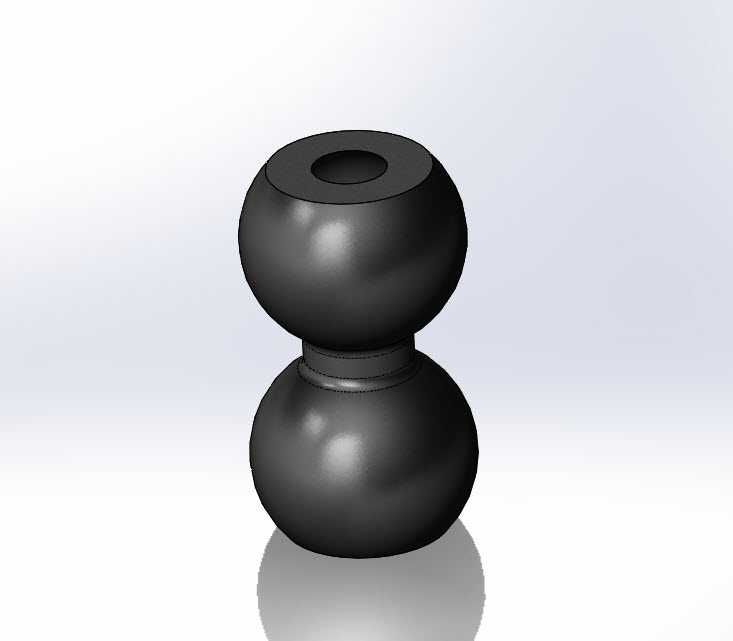

这款替换球头结构正是针对这类断裂故障设计的适配替换件，整体采用双球串联的对称结构，上下两个球头分别对应三脚架底座端与设备安装端的铰接接口，中间的收颈位置对应原球头的断裂薄弱区域，在设计阶段针对性做了壁厚补强，避免原结构在应力集中位置的断裂风险。从结构适配性来看，球头的球面直径严格匹配原三脚架球窝的夹紧尺寸，保证装入原球窝后，夹紧旋钮锁紧时可以提供足够的静摩擦力，承载常规小型拍摄设备时不会出现打滑低头的问题；上下球头端部的安装孔位，分别对应原结构与三脚架支腿基座、快装板连接端的配合尺寸，不需要对原有三脚架的其他结构做任何二次加工，拆除断裂的残留球头后即可直接装入替换，安装边界完全兼容原有设备的装配公差。

从功能特性上看，双球结构相比原单球结构，在同等安装空间下提供了更大的角度调节范围，单球结构的调节角度受限于球窝的开口范围，通常最大俯仰角度在45度以内，而双球串联结构可以通过两个球铰的角度叠加，实现接近90度的侧倾调节，适配更低角度的仰拍、俯拍需求，同时中间连接颈的直径经过反复校核，既保证了足够的抗扭、抗弯强度，又不会因为尺寸过大干涉两个球头的转动行程，调节过程中不会出现结构卡滞。球面的表面粗糙度设计参考了原配件的摩擦系数，既保证转动调节时的顺滑手感，又能在锁紧后提供足够的阻尼，避免设备加载后出现缓慢滑移的问题。

在实际应用场景中，这类替换件除了适配故障三脚架的维修替换，也可以用于自制小型支撑支架的铰接结构，比如桌面补光灯支架、手机直播支架、小型监控设备的可调支撑结构，只要球窝尺寸匹配，都可以采用这款球头作为角度调节核心部件。设计过程中没有采用多余的异形结构，整体为回转体对称造型，不管是采用3D打印快速制作单件替换件，还是采用注塑工艺批量生产，都具备良好的工艺性，3D打印制作时不需要添加过多支撑结构，打印完成后仅需简单去除支撑、打磨球面即可达到使用要求，批量注塑时模具结构简单，脱模难度低，生产良率高。

从安装边界的细节设计来看，球头端部的安装孔深度与孔径经过匹配设计，既保证连接时的配合长度足够，不会出现连接松脱，又不会因为孔深过大导致壁厚不足，在承受侧向载荷时出现孔壁开裂。球面与中间连接颈的过渡位置采用圆角过渡，避免直角过渡造成的应力集中，在频繁转动调节的过程中，过渡位置不会因为反复交变应力出现疲劳断裂，相比原结构的直角过渡设计，抗疲劳寿命有明显提升。整体结构没有多余的装饰性特征，所有结构尺寸都服务于功能实现与装配适配，没有为了外观效果增加不必要的结构复杂度，完全从实用维修、功能替换的角度完成结构设计，兼顾了易加工性、装配适配性与使用可靠性。
