NASA月球表层采样收集作业装置

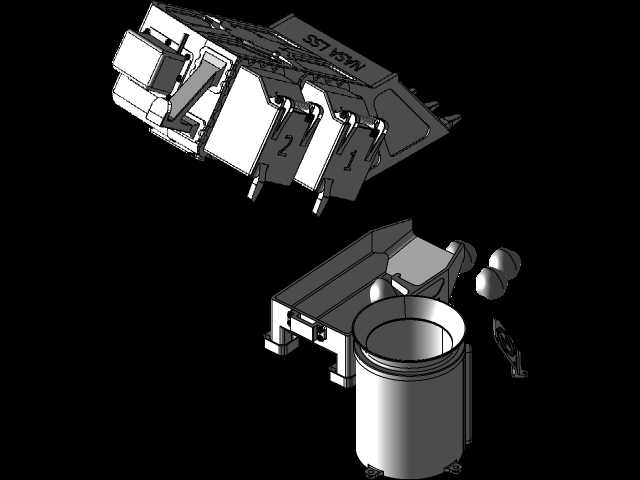

该装置为地外天体表层土壤采样作业的核心执行机构，主要适配月球巡视探测平台搭载使用，承担月面指定区域表层风化层样本的采集、初筛、暂存全流程作业任务，是深空探测领域星表就位探测任务中获取原位分析样本的关键硬件载体。从实际作业场景来看，装置需在月面高真空、大温差、低重力的极端环境下稳定运行，无需依赖地面人员实时操控即可完成预设采样流程，适配巡视器移动过程中的随机点位采样需求，也可支持定点区域的分层采样作业，为后续月壤就位分析、样本封装返回提供符合粒度要求的表层月壤原料。装置整体集成了挖掘执行、振动筛分、样本暂存、状态感知多个功能模块，挖掘斗采用6061铝铜合金加工斗齿结构，兼顾耐磨性能与结构轻量化要求，可应对月面表层风化岩屑、固结月壤的切削挖掘作业，挖掘斗通过臂装连接板与探测车机械臂末端实现刚性连接，安装接口采用标准化快装设计，可匹配现有巡视器机械臂的负载与安装边界，整体含表土容器总重量控制在460g区间，无容器状态下重量为416g，不会对巡视器移动平衡性、机械臂负载余量造成额外负担。振动模块作为筛分作业的动力源，运行功耗区间为5-10W，配合多组光学表土液位传感器实现筛分、暂存流程的闭环控制，单组传感器运行功耗不超过1W，整套装置最坏工况下总功耗不超过15W，可适配深空探测平台有限的能源供给配额。作业流程层面，装置首先通过机械臂驱动挖掘斗完成目标区域风化层切削，将待筛分样本盛入挖掘斗结构内，随后驱动整体结构相对安装面翻转180度完成倒置，启动振动电机带动筛分结构作业，待筛分结构稳定运行后，挖掘斗向侧方旋转45度以上，使待筛表土依靠低重力环境下的自然滑落进入筛分通道，振动作业持续至两个出口通道填满筛分物料，由液位传感器触发信号完成初筛流程。筛分后的符合粒度要求的表土通过第一出口通道喷射至目视检查托盘，托盘直接与月球车框架磁性支腿支架连接，配合巡视器搭载的桅杆式相机、臂式相机完成样本的目视检查与目标校准，摄像头校准目标与风化土容器均集成安装在探测车主机架上，无需额外增设安装点位。若目视检查确认样本状态正常，检查托盘从承托位置抬升，将合格表土倾倒至表土容器内完成单次采样；若样本不符合要求，则直接将检查托盘内物料抛出至采样点外，重新启动挖掘筛分流程。表土容器单次可容纳1cm厚度的分层样本，作业过程中重复上述挖掘、筛分、检查、落料流程，直至容器内液位传感器反馈满仓信号，即完成该点位的表层采样作业。整套结构的安装边界充分考虑巡视器的搭载空间限制，所有外露部件均做圆角钝化处理，避免月面作业过程中与月岩凸起发生剐蹭卡滞，传感器采用红外接近传感原理，可在无光照、强辐射的月面环境下稳定检测料位状态，不会因月尘附着出现检测失效问题。结构设计过程中充分考虑低重力环境下的物料运动特性，筛分通道的倾斜角度、振动频率参数均经过低重力环境工况校核，避免出现月壤卡滞、筛分效率不足的问题，所有运动副均采用固体润滑方案，适配月面极端温差下的润滑需求，无需额外维护即可完成全任务周期的采样作业。
