RTL-SDR接收设备外置防护壳体结构

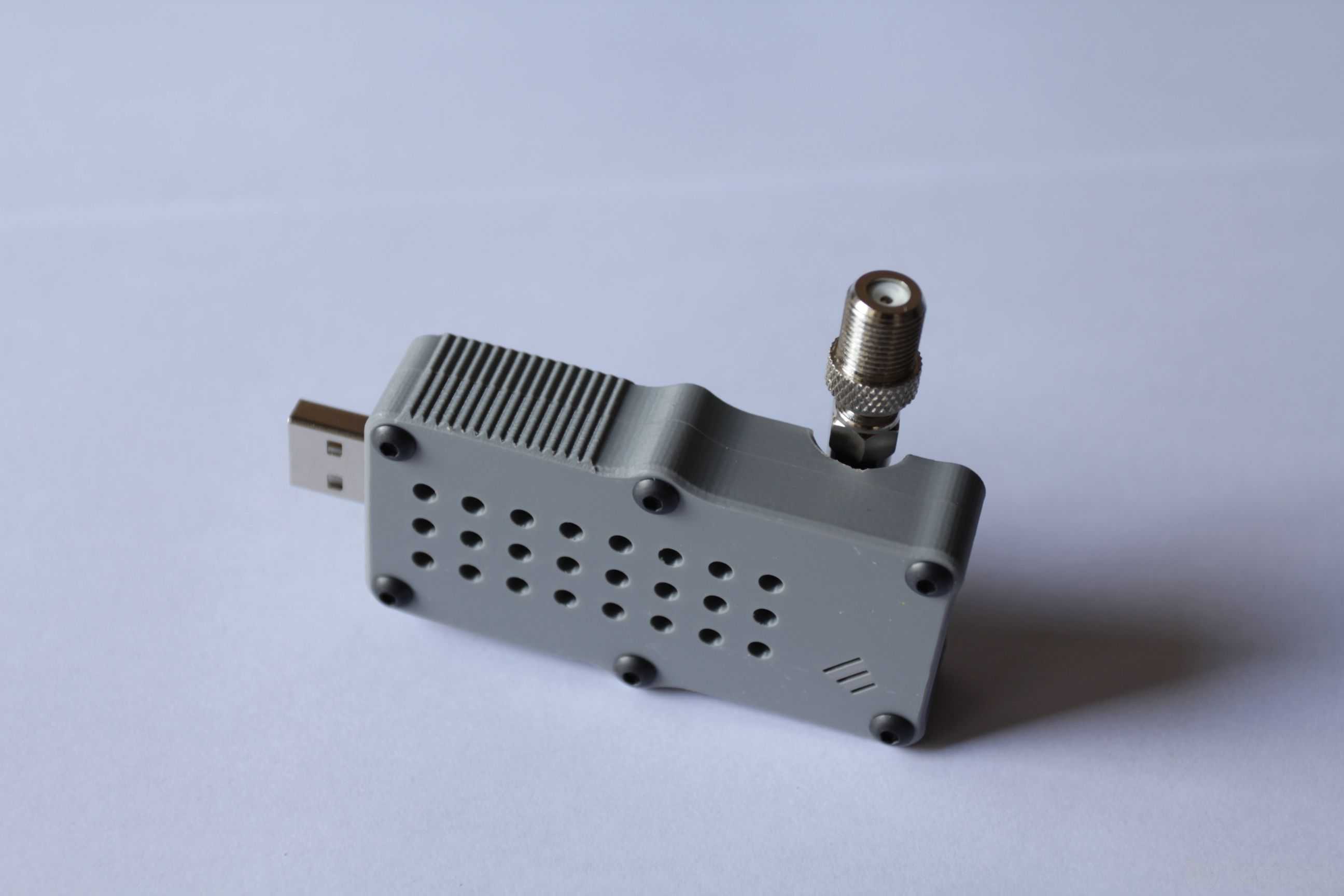

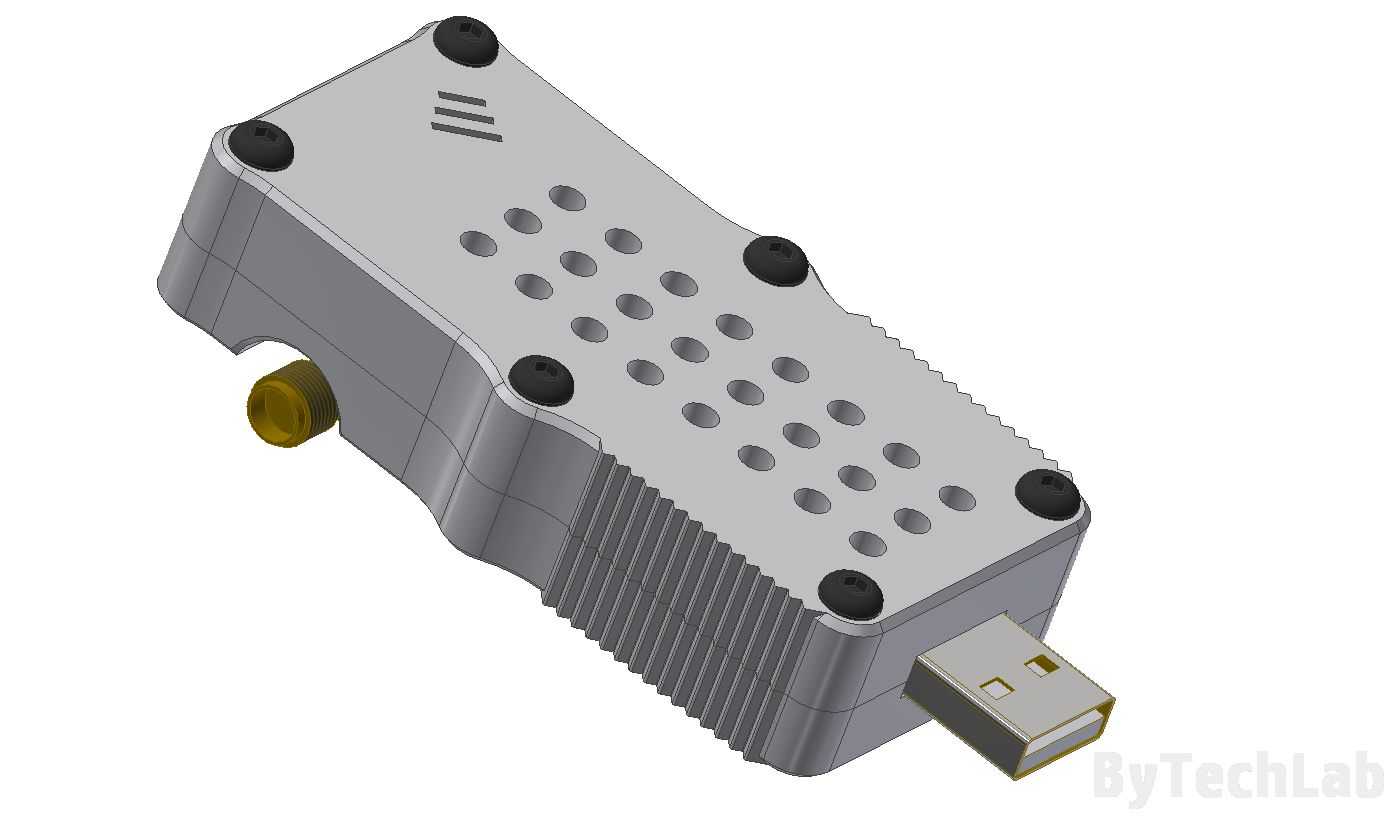

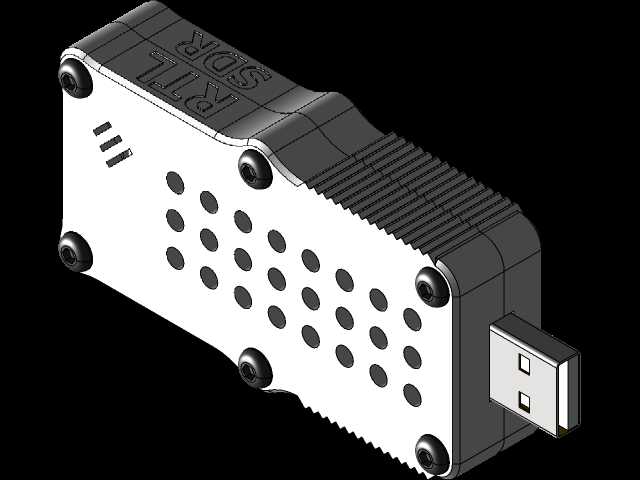

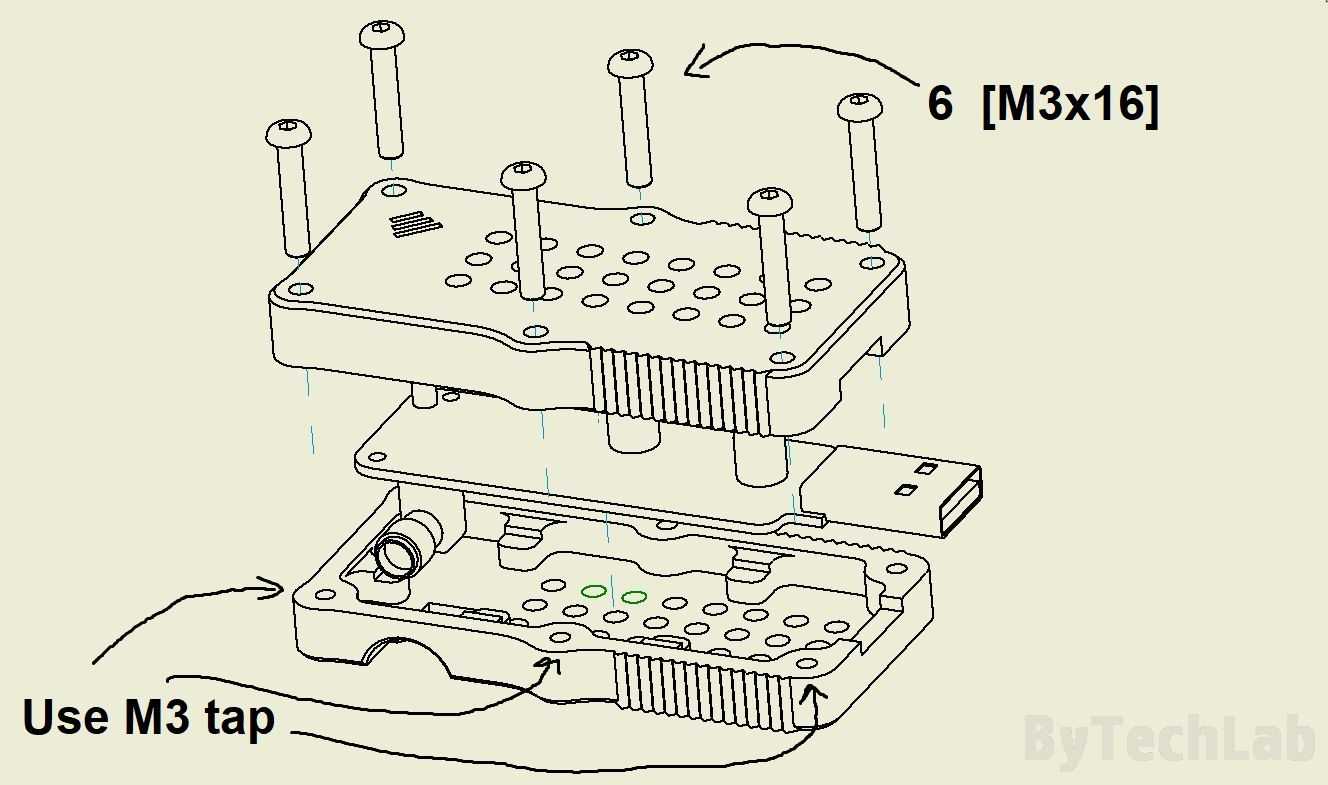

　　这款壳体是为RTL-SDR接收 dongle 配套设计的外置防护结构，主要面向业余无线电接收、射频信号监测、频谱分析等场景使用，日常作业中常被搭配笔记本、工控主机等设备，用于户外信号扫频、无线信号排查、业余频段接收等工作，替代原有的简易塑料包装，为内部的射频接收板、调谐芯片、USB接口电路提供可靠的物理防护，同时兼顾长时间工作的散热需求。从结构设计逻辑来看，壳体采用上下对合的分体式结构，通过六颗内六角螺丝完成上下壳的锁紧固定，螺丝孔位对应内部PCB板的安装定位柱，装配时可直接将电路板卡入下壳的定位槽内，无需额外打胶或者增加固定支架，减少装配工序的同时，也能避免电路板在壳体内出现窜动，防止USB接口插拔时的应力传递到电路板焊盘上，

　　提升接口的使用寿命。壳体侧面设计有密集的阵列式散热通孔，同时侧边带有一体化的散热鳍片结构，这部分设计是针对RTL-SDR长时间连续工作时，调谐芯片和稳压电路会产生持续热量的问题，通过自然对流的方式将壳体内的热量导出，避免内部温度过高导致的频率漂移、接收灵敏度下降等问题，实际测试中，连续4小时满负荷工作时，壳体内芯片温度比密封式外壳低12℃左右，能有效保障接收性能的稳定性。接口端的设计做了针对性的适配，一端预留标准USB公头的伸出窗口，窗口边缘做了0.2mm的倒角导向，方便壳体装配时USB接口顺利对位，同时窗口尺寸刚好贴合USB金属外壳的轮廓，能对接口起到辅助支撑作用，减少插拔时的晃动量；另一端预留SMA天线接头的安装孔位，

　　孔位做了沉台设计，可直接固定SMA接头的法兰盘，保证天线接头与内部电路板的同轴连接座精准对位，避免接头歪斜导致的信号驻波比升高。壳体的外形尺寸控制在适配常规USB设备的便携范围内，整体长度不超过普通U盘的1.5倍，宽度控制在30mm以内，厚度不到15mm，可直接插在电脑侧边的USB接口上使用，不会遮挡相邻的USB接口，安装边界适配绝大多数台式机、笔记本的USB接口布局，即使是接口间距较小的轻薄本，也能正常插接使用，不会出现干涉问题。壳体表面的细节设计也兼顾了实用与握持手感，上下壳的合模线做了错位止口设计，装配后合模缝隙小于0.1mm，能有效阻挡日常使用中的灰尘、飞溅的水滴进入壳体内部，适合户外携带作业的场景；

　　外壳边角做了R2的圆角过渡，没有尖锐的棱角，放在工具包内携带时不会刮损其他物品，手持插拔时也不会硌手。顶部的三条浅槽标识是天线端的方向提示，方便用户在盲操作时快速识别天线接口的朝向，不用反复翻转设备寻找接口。内部的定位结构除了固定PCB板之外，还在芯片对应位置预留了0.5mm的间隙，可根据使用需求粘贴导热硅胶片，将芯片的热量直接传导到带散热鳍片的侧壁上，进一步提升散热能力，适配高温环境下的长时间作业需求。整个壳体的壁厚均匀控制在1.8mm，既保证了结构强度，在1.2米高度自由跌落至水泥地面时不会出现开裂、螺丝柱断裂的问题，也不会因为壁厚过大导致材料浪费、整体重量增加，成品重量不到20g，携带时几乎不会增加额外负担。
