可调式重型管钳五金工具三维建模作品

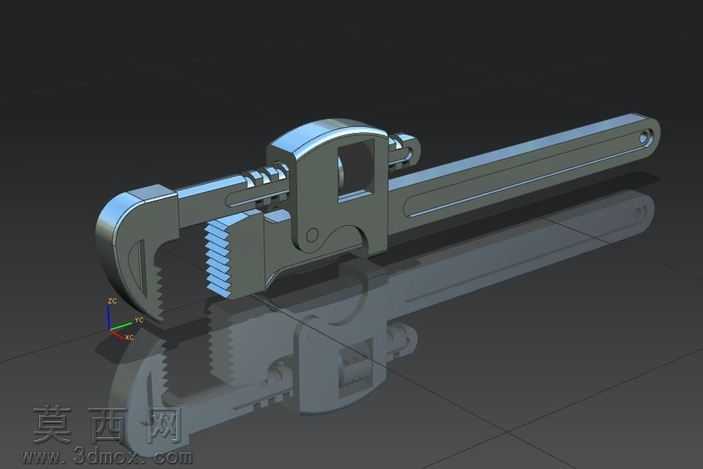

本作品为可调式管钳的三维数字建模成果，建模过程依托NX三维软件完成全参数化构建，完整还原了重型管钳的全部结构细节。建模初期先梳理管钳的功能逻辑与装配关系，将整体拆分为固定钳身、活动钳口、调节螺母、钳柄、齿板、销轴六大核心部件，针对每个部件的结构特征选择适配的建模命令：固定钳身采用拉伸加拔模命令构建主体轮廓，再通过倒角、圆角命令处理边缘应力集中区域，钳口的锯齿形咬合齿采用阵列命令完成等距排布，保证每一个齿的角度、深度完全一致，还原真实管钳的咬合抓附性能。活动钳口部分重点还原其与固定钳身的滑动配合结构，通过精准的尺寸约束保证滑动间隙符合实际装配公差，调节螺母的螺纹结构采用螺旋扫掠命令构建，还原螺纹的牙型角与导程参数，确保与钳身的齿条结构能够实现啮合传动，模拟真实管钳转动螺母即可调节钳口开合大小的功能。材质与渲染阶段，针对不同部件的真实材质属性分别赋予材质：整体金属结构采用高碳钢材质，调整金属粗糙度参数模拟锻造钢材的哑光磨砂质感，钳身表面做轻微的氧化做旧处理，还原五金工具使用后的金属质感；销轴、调节螺母等活动部件赋予略高的金属反光度，区分不同加工面的质感差异；渲染场景采用深色反光地面，添加柔和的环境补光与主光源，通过光影反射突出管钳的结构轮廓与金属质感，同时添加三维坐标系标识明确模型的空间方位。结构设计上严格遵循真实管钳的力学传递逻辑，钳柄的长度比例符合杠杆力学设计，保证使用时能够通过钳柄放大夹持力矩，钳口的齿形角度经过参数校准，确保咬合管道时能够产生足够的摩擦力不打滑，活动钳身的导轨结构做了限位设计，还原真实产品调节到最大开口时不会脱出的结构特点。整个建模过程全程采用参数化驱动，所有尺寸均可通过参数表快速调整，可直接用于后续的工程图导出、结构仿真、3D打印验证等环节，完整还原了工业级手动五金工具的结构特点与设计逻辑。
