机用精密台虎钳夹持工装结构设计

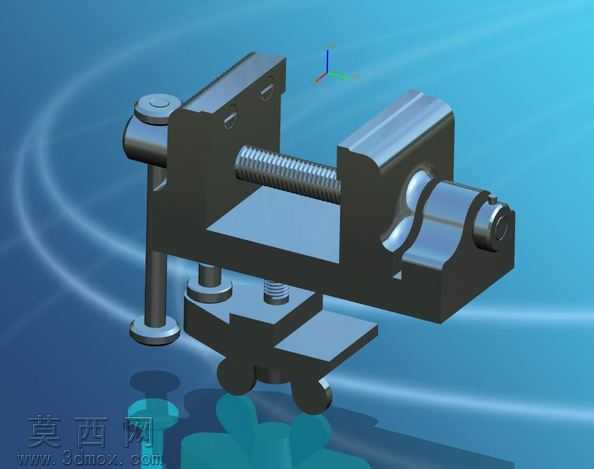

本作品为机加工场景常用的台虎钳夹持工装三维建模成果，整体采用参数化建模思路完成全结构搭建，建模过程中对各部件的装配关系做了严谨约束，确保活动钳身、固定钳身、传动丝杠、导向杆、底座锁紧机构等部件可实现真实的运动模拟，能够完整复现台虎钳开合、夹持、角度调整、工作台锁紧的全部动作逻辑。模型对外观细节做了精细化还原，钳口位置的防滑齿形结构采用阵列特征完成建模，齿距、齿深参数符合通用台虎钳的行业标准，保证夹持工件时的摩擦力符合使用需求；传动丝杠部分还原了梯形螺纹的完整牙型，与活动钳身内部的螺母结构做了精准的配合约束，可模拟丝杠转动带动钳身平移的传动过程。导向杆与固定钳身、活动钳身的配合间隙做了合理设置，既保证活动钳身移动的顺畅度，也还原了实际产品的装配公差要求。底座部分的锁紧结构、旋转定位结构都做了完整建模，底部的固定螺栓、压板结构可实现与工作台面的锁紧固定，支撑腿的结构强度也通过结构设计做了强化，避免夹持重型工件时出现形变。材质渲染阶段，主体金属部件采用了磨砂铸铁材质，表面做了细微的粗糙质感处理，还原铸铁件的哑光金属质感；丝杠、导向杆等传动部件采用了抛光钢材材质，表面带有轻微的金属反光，区分不同部件的加工工艺差异；钳口位置的淬火硬化区域做了材质区分，颜色更深、硬度质感更强，符合实际产品的热处理工艺特征。整体建模过程严格遵循机械设计的尺寸规范，各部件的比例协调，装配逻辑符合实际生产中的台虎钳产品结构，既可以作为机械结构教学的演示模型，也可作为工装夹具设计的参考素材，帮助设计者理解夹持类工装的传动原理、结构布局思路，为后续的同类产品优化设计提供直观的三维参考。
