5米款便携自锁式钢卷尺三维建模作品

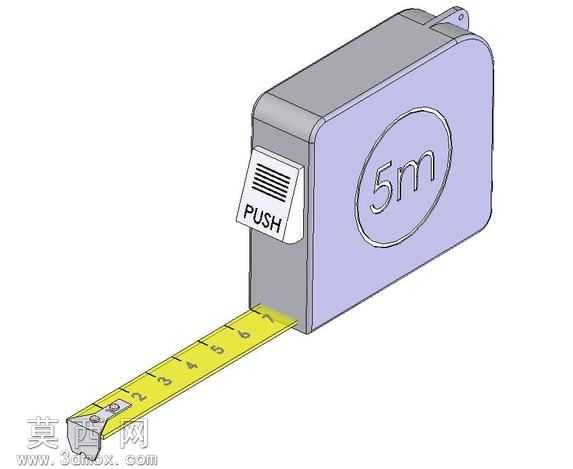

本作品为日常生产生活中常用的5米量程自锁式钢卷尺三维模型，建模过程以还原实物真实结构与使用特征为核心目标，首先通过实物测绘获取卷尺外壳、制动按键、尺钩、尺带、挂扣等各部件的精准尺寸参数，在三维建模环境中先完成整体比例框架的搭建，再逐一拆分构建独立零件。外壳部分采用圆角过渡的方型壳体结构，建模时精准还原壳体表面的圆形量程标识区域、侧边制动按键的卡槽结构以及顶部便携挂扣的铰接位，壳体边缘做了符合人体工学的圆弧处理，避免生硬直角带来的违和感，同时还原了壳体合模线的细微结构特征，让模型更贴近真实量产产品的外观细节。制动按键部分还原了表面的防滑格栅纹理，按键与壳体的装配间隙控制在合理范围，还原按键按压时的活动空间结构，保证后续做运动仿真时可以实现尺带锁定的动作逻辑。尺带部分采用黄色基底的外观材质，表面精准复刻了公制刻度的标识线条与数字标注，尺带拉出部分做了自然的弧度弯曲处理，还原钢卷尺尺带伸出时的刚性形态特征，尺带端部的金属尺钩还原了活动铆接结构，还原尺钩可随测量内外径微调位置的结构特点。材质渲染阶段，卷尺外壳主体采用淡紫色磨砂塑料材质，调整材质的粗糙度与反光参数还原普通工程塑料的哑光质感，制动按键与尺钩采用亮面金属材质，调整金属度与反射参数还原不锈钢部件的光泽感，尺带采用黄色烤漆金属材质，表面做细微的磨砂质感处理还原尺带表面的涂层触感，刻度标识采用黑色印刷材质，与尺带基底形成清晰的视觉区分。设计过程中充分考虑各部件的装配关系，所有零件的配合位置都做了公差预留，壳体内部预留了尺带卷簧、卷轴的容纳空间，完整还原钢卷尺内部卷收结构的安装位，既保证外观的高度还原，也具备完整的结构合理性，可用于五金工具展示、测量场景搭建、产品结构教学等多种用途。
