多旋翼涵道式工业载重无人机结构设计

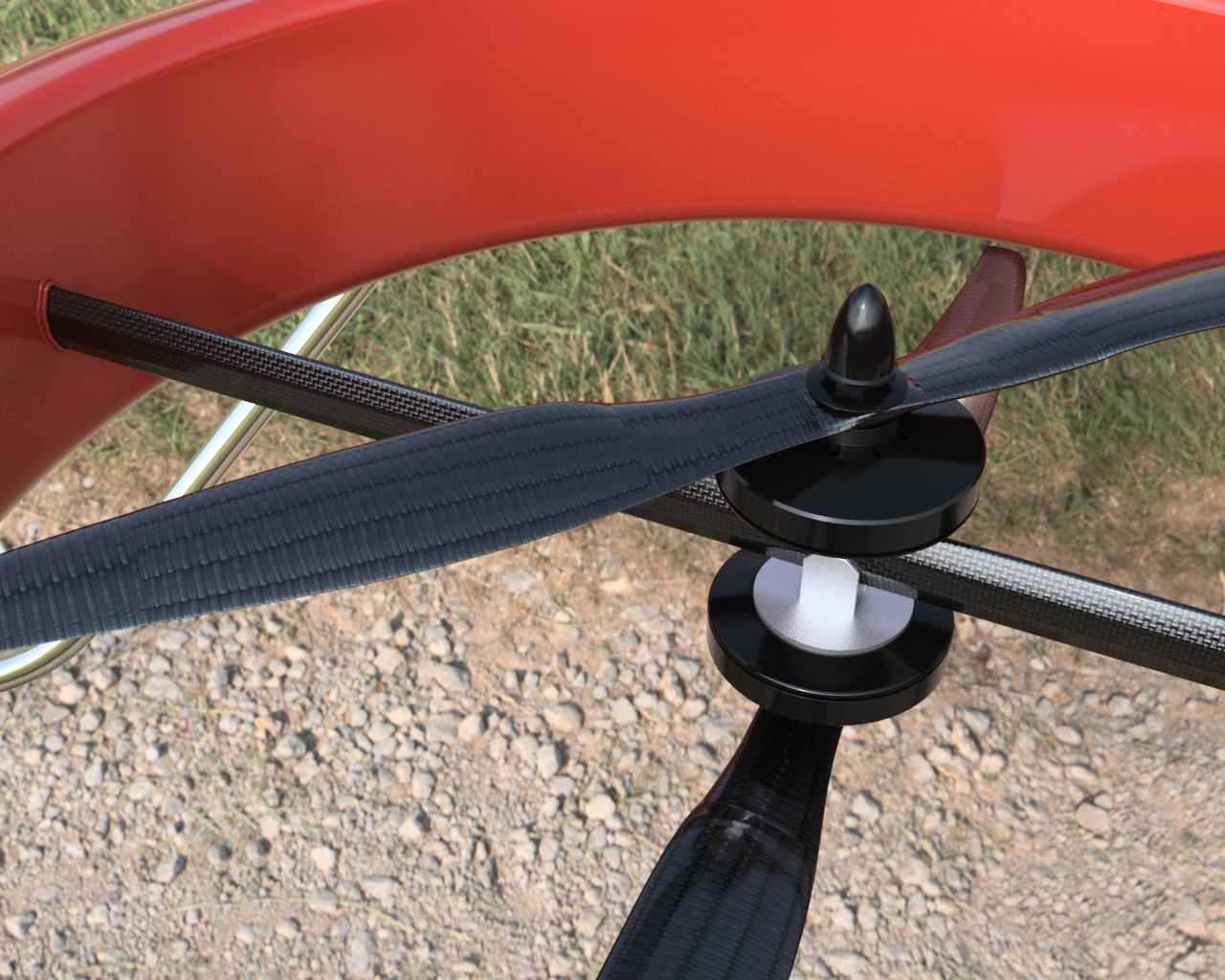

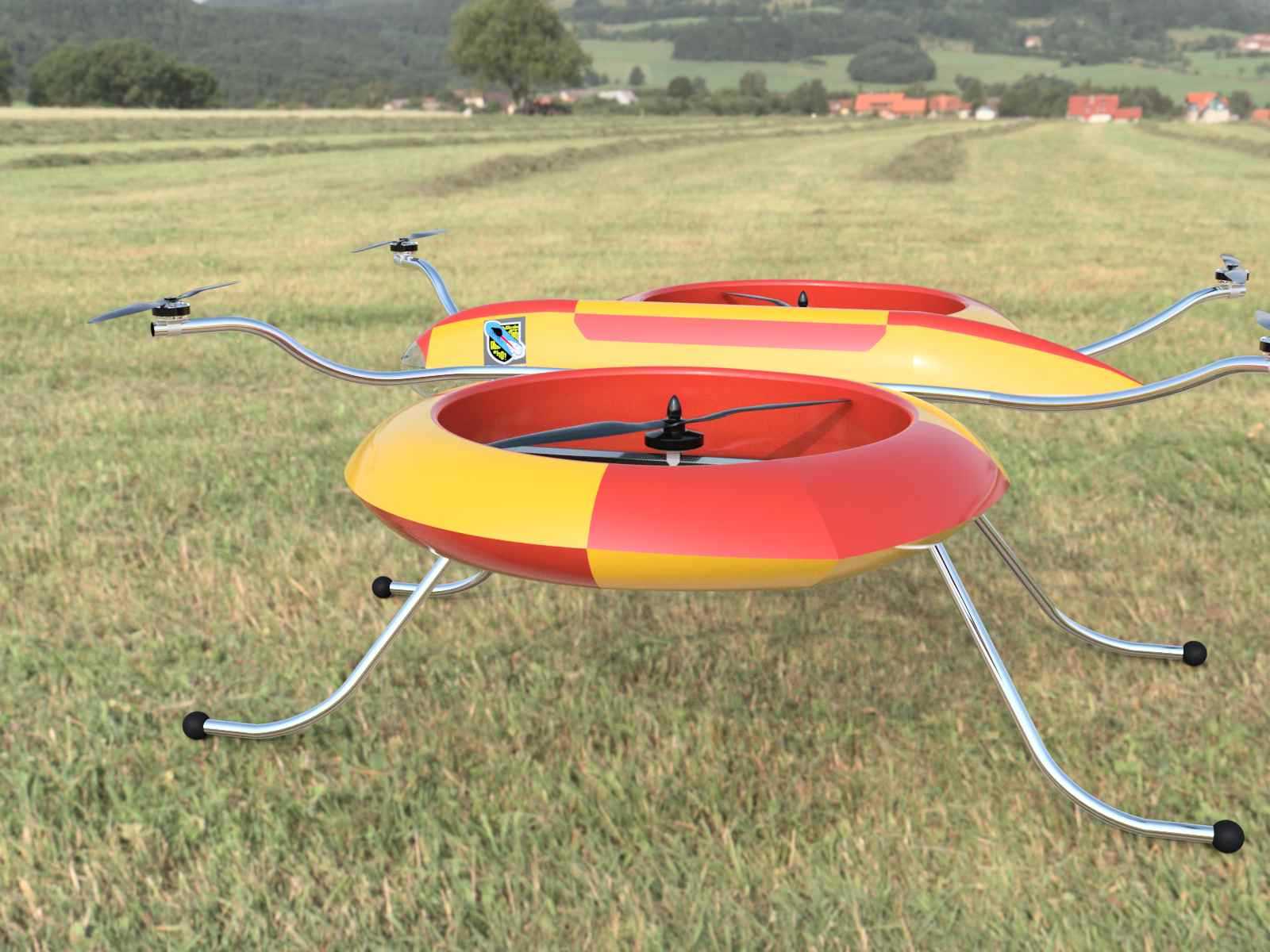

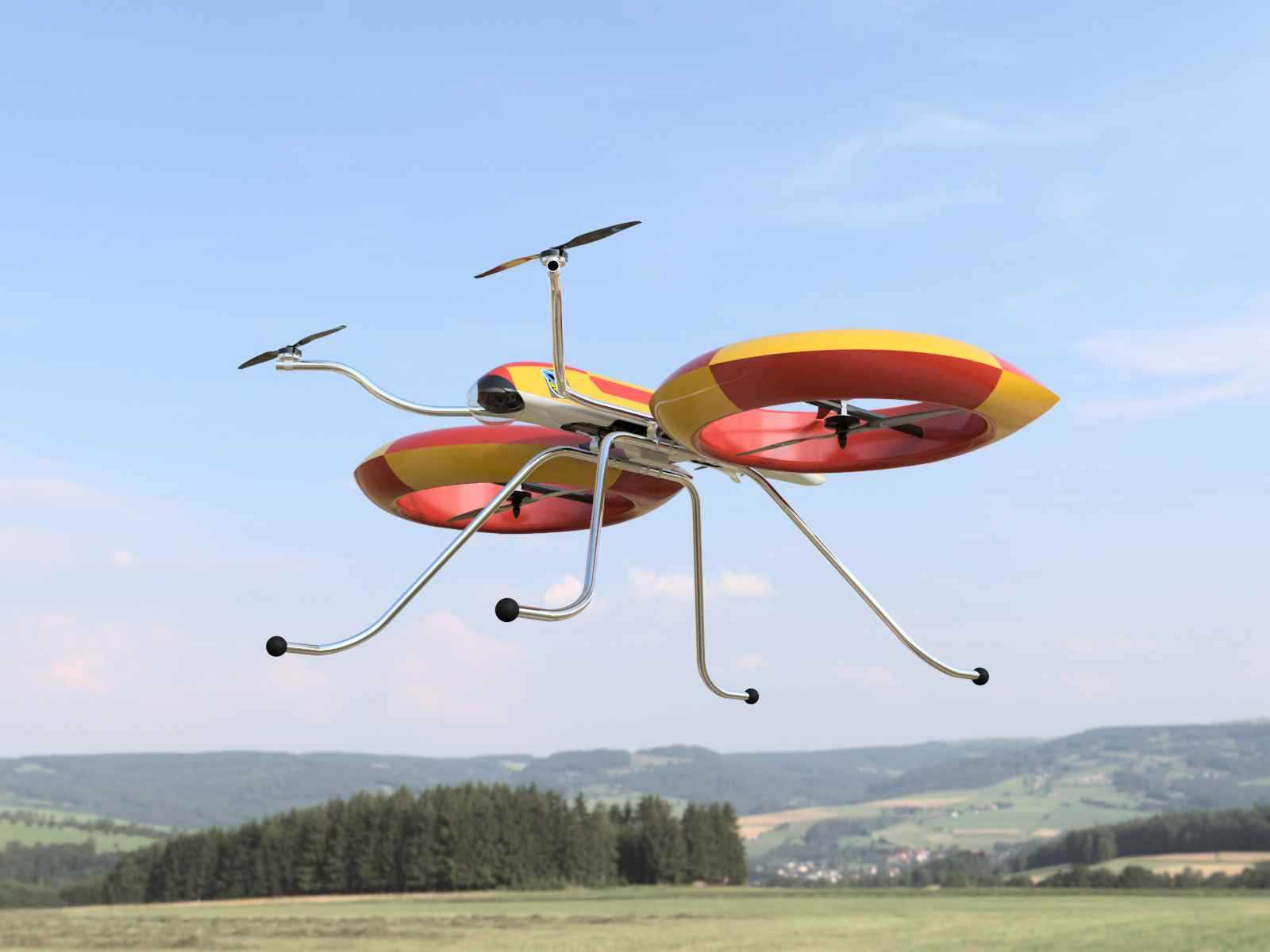

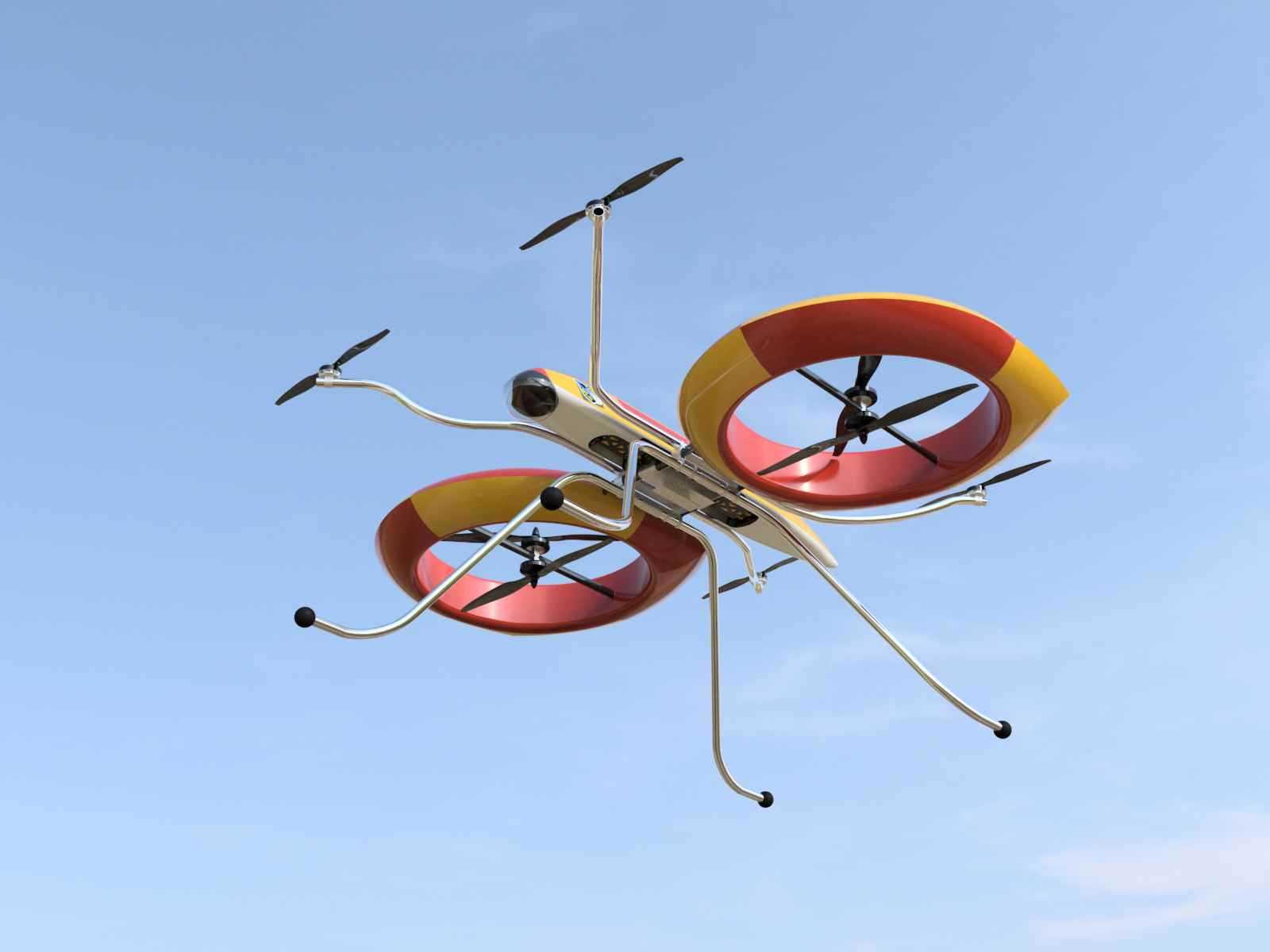

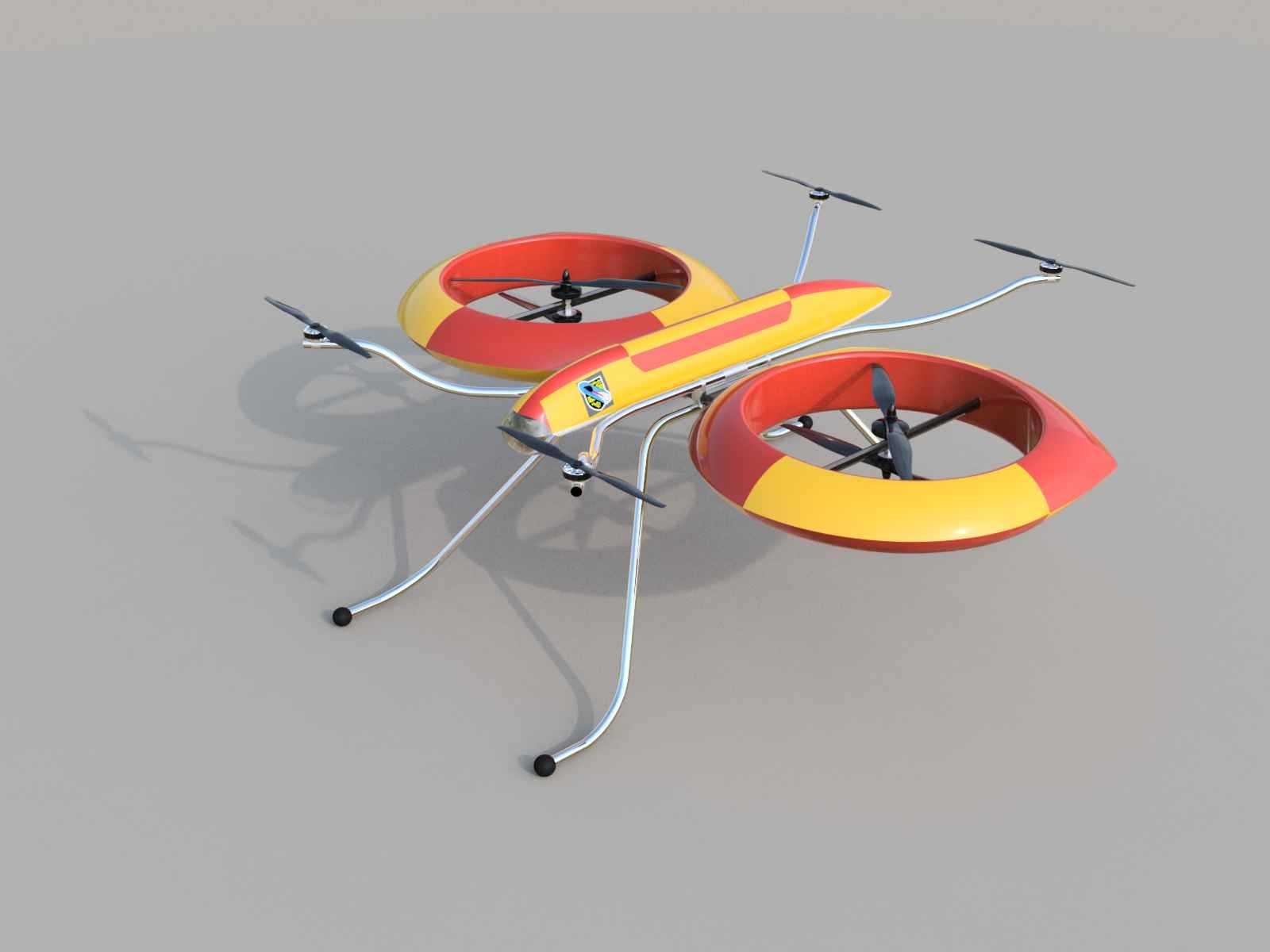

　　这款多旋翼涵道式飞行器的结构设计，核心瞄准小场地重载低空作业场景，区别于消费级航拍无人机的轻量化取向，整套结构围绕30公斤级静态推力承载目标做匹配，适配山地物资投送、复杂地形巡检、应急场景小件装备转运这类对起降空间、载荷能力有双重要求的作业场景。从动力布局来看，整机采用8旋翼混合配置，其中4组动力单元搭配26英寸涵道结构，剩余4组搭配20英寸常规旋翼，涵道结构的设置一方面可以约束旋翼下洗气流的扩散范围，提升低空作业时的动力效率，另一方面可以在贴近建筑物、林木作业时避免旋翼直接剐蹭障碍物，降低复杂环境下的作业故障风险。结构受力层面，整机主承力架采用轻量化金属支臂布局，支臂从中心设备舱向外延伸，末端设置带缓冲球头的起落支脚，

　　支臂的弯折角度经过受力校核，既保证动力单元的安装位置避开中心载荷挂载区的气流干扰，也让整机起降时的冲击力可以沿支臂均匀传导至中心舱体，避免单点受力过载。涵道外圈采用红黄高辨识度涂装，并非单纯的外观设计，而是考虑到低空作业时地面人员可以快速识别飞行器位置，规避近场碰撞风险，涵道本身的环形结构也作为承力结构的一部分，和支臂做刚性连接，减少动力单元工作时的振动传导。设计过程中对原有概念化的复杂零件做了工艺简化，剔除了无实际受力作用的装饰性结构，在保证结构强度满足满载起降、空中机动受力要求的前提下，尽可能降低非必要的结构重量，毕竟对于旋翼类飞行器而言，每减少一克结构自重，就意味着可以多承载一克有效载荷。安装边界层面，整机支臂展开后横向、

　　纵向的尺寸经过适配，满足常规小型运输车辆的搭载要求，不需要额外拆解就可以完成转场运输，起落支脚的高度预留了足够的挂载空间，中心舱体下方可以挂载标准尺寸的载荷箱，不会出现起降时载荷磕碰地面的问题。旋翼的布置间距经过气动校核，不同尺寸旋翼的下洗气流不会产生明显的相互干扰，涵道结构的内壁做了顺滑过渡处理，减少旋翼工作时的紊流产生，提升飞行过程中的姿态稳定性。支臂末端的缓冲球头采用弹性材质，在硬质地坪起降时可以吸收大部分冲击能量，避免中心舱内的敏感设备受振动影响，同时在非铺装场地起降时，球头的弧面结构也可以避免支脚插入松软泥土导致的机身侧翻风险。整套结构没有采用复杂的快拆设计，所有连接位置都做了刚性锁止，优先保障重载作业下的结构可靠性，

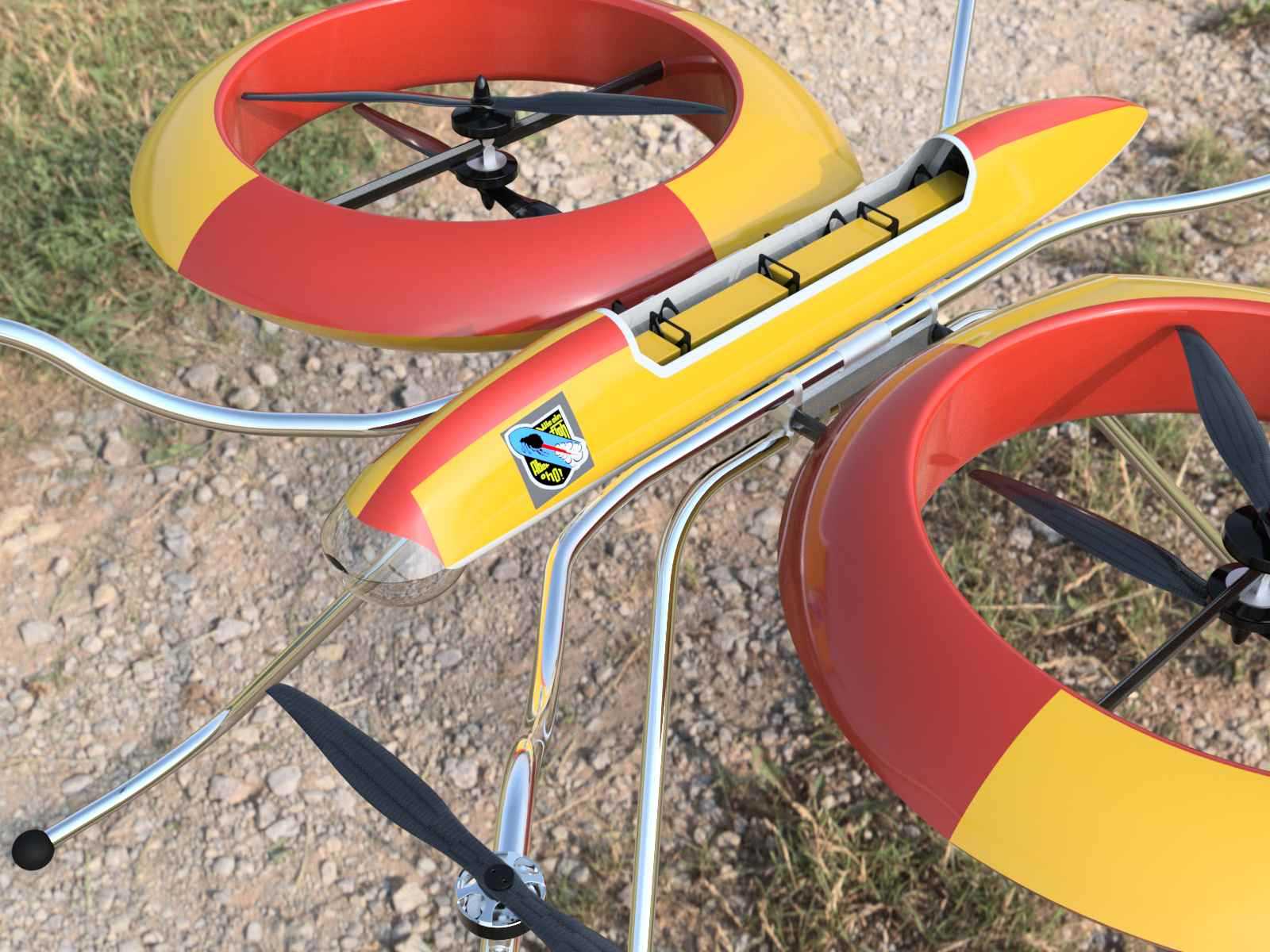

　　毕竟工业场景作业中，结构失效带来的风险远高于转场拆解的不便，涵道与支臂的连接位置设置了加强筋，抵消旋翼高速转动时产生的扭矩作用力，避免长期作业后连接位置出现疲劳松动。中心设备舱的布局预留了飞控、电池、载荷挂载的安装位，重心位置严格控制在整机几何中心的垂线上，保证各个方向的动力输出效率均衡，减少飞行过程中的姿态修正能耗，提升续航表现。
