无人机导航器金属外壳及转子盖结构

　　在消费级及工业级无人机的飞控系统搭建中，导航模块作为感知飞行姿态、定位空间位置的核心部件，其外壳结构的防护性、安装适配性直接影响模块的运行稳定性，这套结构针对导航器EM的安装需求做了针对性的结构适配，覆盖外壳主体与两款不同设计的转子盖，适配不同的装机场景需求。

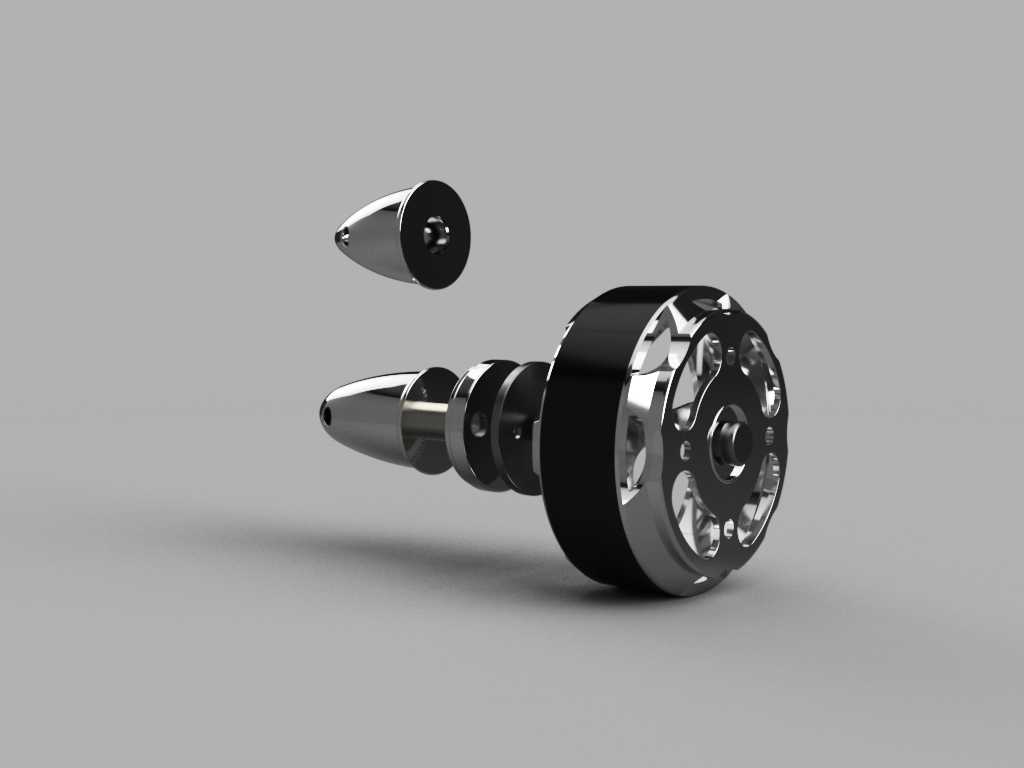

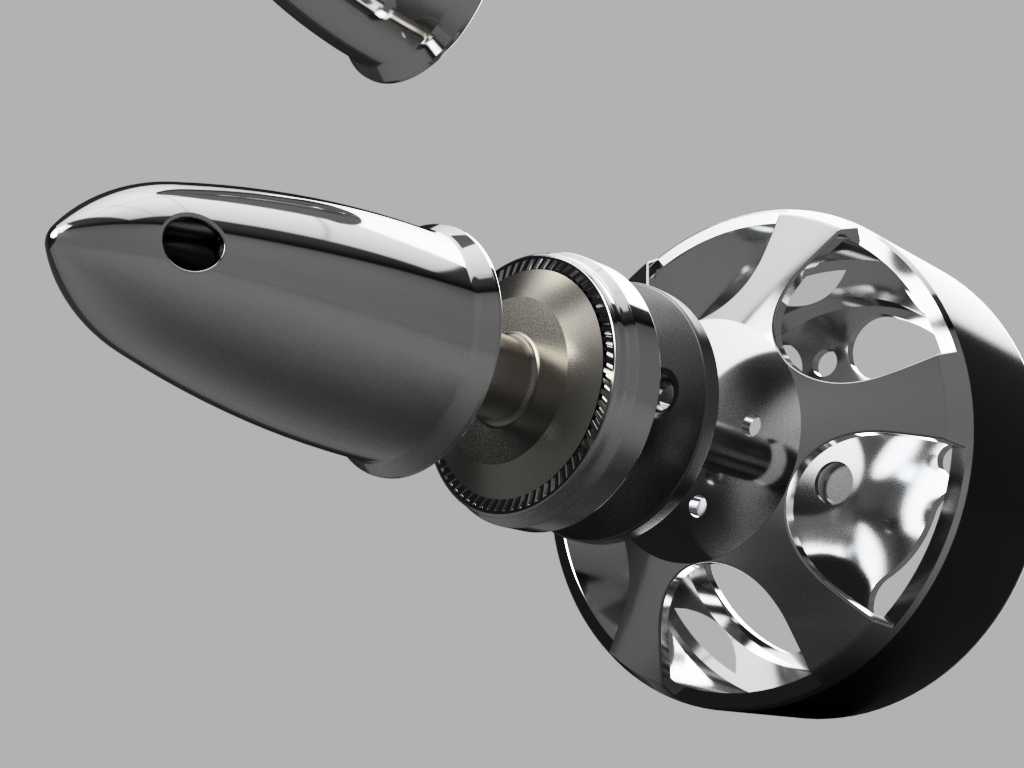

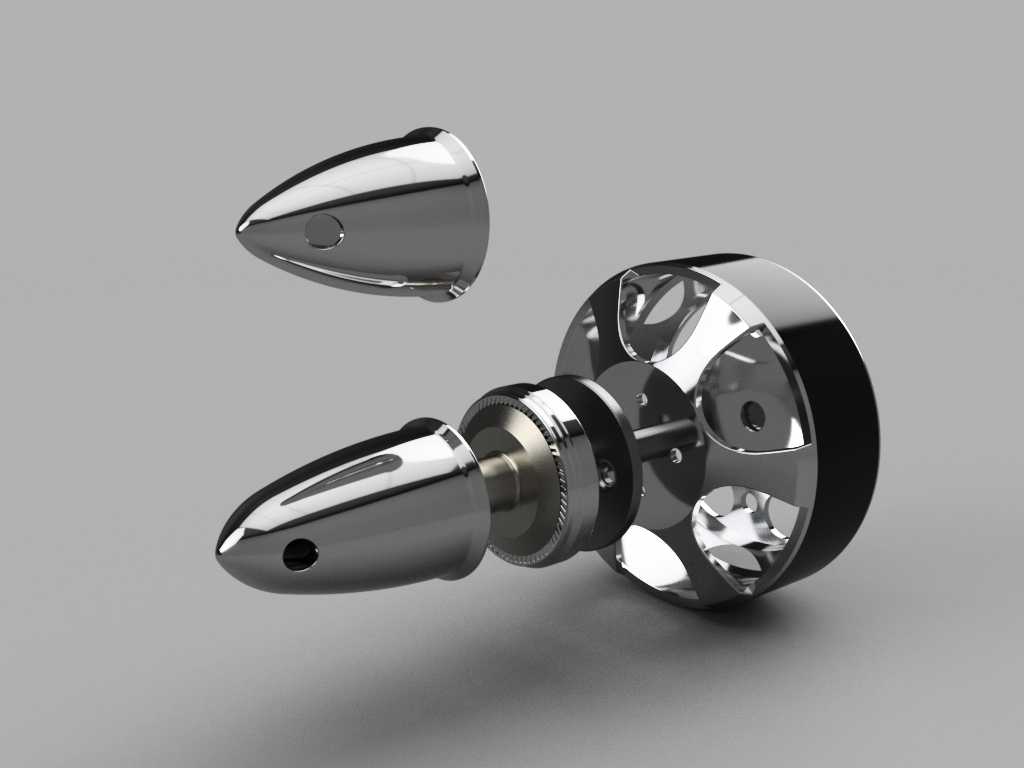

　　从实际应用场景来看，这类导航器外壳多用于多旋翼无人机的机臂端或机身中心板附近的导航模块安装，尤其是外置式磁罗盘、GPS组合导航模块，往往需要突出机身安装以减少机身金属部件、电磁元件的信号遮挡，外壳的流线型锥形设计能够降低飞行过程中的风阻，避免突出安装的模块在高速飞行时产生紊流影响飞行稳定性。两款转子盖的设计分别对应不同的安装需求，其中一款为优化适配版本，在盖体侧面预留了信号透传开孔，能够减少金属壳体对卫星信号、磁罗盘信号的屏蔽，适合对信号强度要求较高的远航场景使用；另一款为原装适配版本，结构完全匹配导航器轴体的安装公差，无需额外调整即可直接压装在轴端，适合原厂替换、批量装机的标准化装配场景。

　　在功能特性层面，整套结构采用金属材质设计，一方面能够为内部的导航电路板提供足够的结构防护，抵御飞行过程中可能遇到的砂石撞击、雨滴侵蚀，另一方面金属壳体能够形成一定的电磁屏蔽效果，过滤掉无人机动力系统电源线、电调产生的高频电磁干扰，避免导航模块出现罗盘偏移、定位漂移的问题。外壳的内腔尺寸做了精准的公差匹配，能够容纳常规尺寸的EM导航模块电路板，内腔预留了0.2mm的涂胶槽位，装配时可以在槽内填充密封硅胶，进一步提升壳体的防水防尘等级，满足雨天飞行、复杂扬尘环境下的使用需求。转子盖与轴体的配合采用H7/k6的过渡配合公差，压装后不会出现轴向窜动，同时盖体与外壳主体的接缝处预留了0.15mm的间隙，避免飞行过程中振动导致的部件摩擦异响。

　　设计思路上，这套结构没有采用常规的方盒式外壳设计，而是选择了流线型的纺锤形轮廓，锥形的头部能够引导气流沿壳体表面顺滑流过，减少风阻的同时也能降低气流冲击产生的振动，避免振动传递到内部的导航传感器上影响测量精度。两款转子盖的差异化设计也考虑了不同用户的装机需求，优化版转子盖在保证结构强度的前提下，在对应天线的位置做了局部减薄和开孔处理，平衡了防护性能与信号透传需求；原装版转子盖则完全遵循原厂的安装尺寸规范，和轴体的配合长度、定位台阶尺寸都和原厂件保持一致，替换时不需要修改任何安装结构。壳体表面做了高光金属处理，一方面是提升外观质感，另一方面光滑的表面不容易附着灰尘、雨滴，日常维护时只需擦拭即可清理表面污渍。

　　从安装边界来看，整套结构装配完成后的最大径向尺寸为32mm，轴向总长度为58mm，安装时需要在安装位预留直径不小于34mm的安装空间，轴向预留至少60mm的装配空间，避免和周边的机臂结构、螺旋桨桨座产生干涉。转子盖的轴孔直径为6mm，适配市面上主流导航器模块的6mm输出轴，轴孔深度为8mm，压装时需要保证压入深度不小于7mm，确保连接可靠性。外壳主体的尾部预留了直径4mm的出线孔，能够穿过导航模块的4芯信号线，出线孔位置同样可以做密封处理，避免水汽从出线位置进入壳体内部。安装时可以通过壳体侧面的两个M2螺纹孔将整个导航器组件固定在无人机的安装支架上，螺纹孔的中心距为18mm，支架上对应的安装孔位可以做长圆孔设计，预留±1mm的位置调整量，方便装机时调整导航模块的朝向，确保模块的朝向标记和无人机机头方向保持一致，减少罗盘校准的误差。

　　在实际装机测试中，这套结构的风阻表现比方盒式外壳降低了约40%，在15m/s的飞行速度下，壳体产生的振动加速度小于0.1g，不会对内部的加速度计、陀螺仪传感器造成干扰；金属壳体的电磁屏蔽效果能够将动力系统的电磁干扰衰减30dB以上，有效避免罗盘受干扰导致的飞行事故。两款转子盖可以根据实际使用场景灵活更换，不需要更换整个外壳主体，降低了备件成本，也方便用户根据不同的飞行任务快速调整配置。
