多规格航空螺旋桨叶片三维结构设计

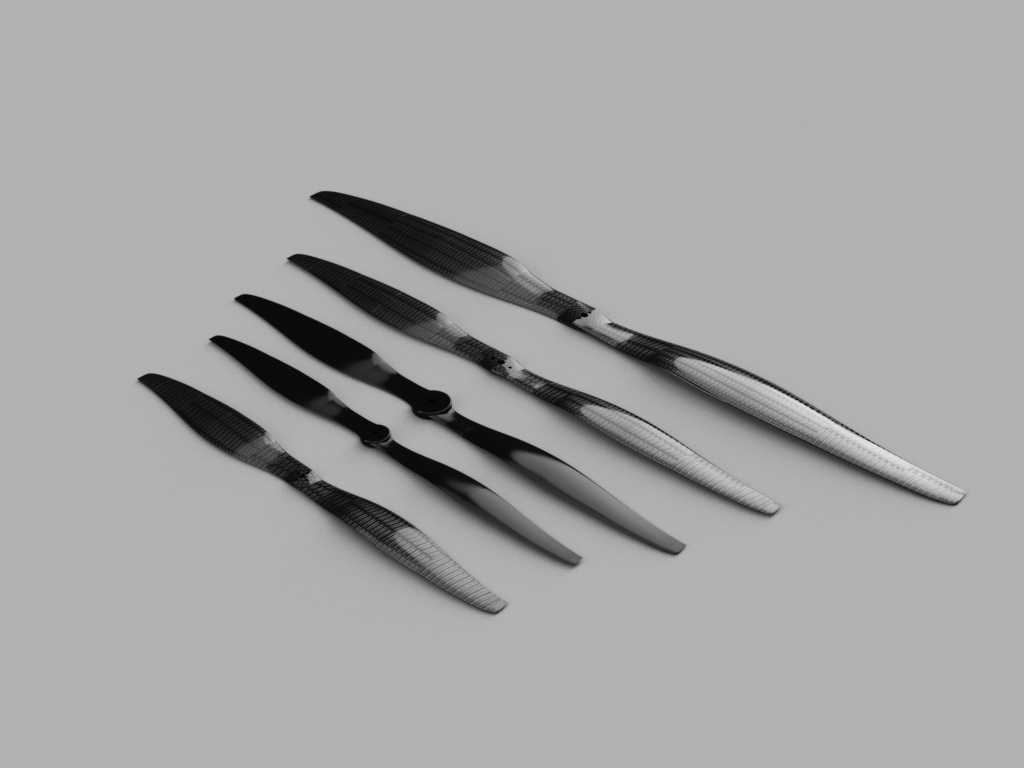

　　在低空通航、工业级无人机以及小型动力滑翔设备的动力系统选型中，螺旋桨叶片是直接决定动力转化效率、飞行稳定性与能耗表现的核心部件，本次建模覆盖14、15、18、20、26英寸五个主流尺寸规格，可适配不同起飞重量、不同动力输出级别的动力装置匹配需求。从实际应用场景来看，小尺寸规格的叶片多用于起飞重量在5kg以内的小型航拍无人机、航模飞行器，这类场景对叶片的动平衡精度要求极高，细微的重量偏差都会导致飞行过程中出现高频振动，直接影响航拍画面的稳定性甚至飞控系统的正常工作；中等尺寸的18、20英寸叶片，多用于工业级巡检无人机、小型植保无人机，这类设备需要兼顾续航时间与拉力输出，叶片的翼型设计直接影响单瓦功率下的拉力转化效率；26英寸的大尺寸叶片，则适配轻型动力滑翔伞、载人小型飞行器的动力单元，这类场景对叶片的结构强度、气动外形一致性有着更严苛的要求，需要在长时间高转速工况下保持形变量在安全阈值内。

　　从设计思路层面来看，整套叶片采用了渐变翼型的结构逻辑，从叶根位置到叶尖位置，翼型的弦长、安装角都呈现连续平滑的变化曲线，叶根位置做了加厚处理，一方面是为了匹配安装座的夹持固定需求，保证连接位置的结构强度，避免高转速下出现根部断裂的风险，另一方面叶根区域的翼型做了钝头处理，降低根部区域的气流紊流影响，减少不必要的气动噪声与能量损耗。叶尖位置则做了收窄与后掠设计，能够有效降低高转速下的叶尖涡流损失，这一设计在大尺寸规格的叶片上体现得更为明显，因为大尺寸叶片的叶尖线速度更高，涡流带来的功率损耗占比也更大，后掠收窄的结构可以打散叶尖脱出的翼尖涡，提升整体的气动效率。

　　外形尺寸与安装边界方面，五个规格的叶片均采用统一标准的安装孔位与根部夹持尺寸，用户可根据自身的动力输出需求直接替换不同尺寸的叶片，无需重新设计安装座结构，大幅降低了动力系统的适配成本。每个规格的叶片在建模过程中都做了严格的动平衡配重模拟，叶片的重心位置统一落在安装轴的中心轴线上，实际生产加工时可直接参照模型的配重结构做校准，减少后续动平衡调试的工序。叶片的曲面采用G2连续的曲面构建逻辑，整个翼面没有突兀的折角与曲率突变，一方面是为了保证气流在翼面流动时的平顺性，避免出现局部气流分离导致的失速问题，另一方面也能降低加工难度，无论是采用碳纤维模压工艺还是工程塑料注塑工艺，都能顺利脱模，保证量产时的外形一致性。

　　从功能特性来看，整套叶片的翼型是针对低雷诺数工况优化的，在小型动力设备常用的转速区间内，翼型的升阻比表现优于普通的平凸翼型，在相同的电机输出功率下能够提供更大的静拉力，同时降低巡航状态下的功率消耗，提升设备的续航表现。叶片的前缘位置做了轻微的钝化处理，能够减少空气中的沙尘、飞虫撞击对叶片前缘造成的损伤，延长叶片的实际使用寿命，在户外作业场景下，轻微的前缘磨损不会对整体气动效率造成过大影响。此外，建模过程中预留了表面处理的厚度余量，用户在实际加工时可根据自身的工艺需求，选择碳纤维包覆、哑光喷涂等不同表面处理方式，不会影响最终的装配精度与气动外形。
