共轴双旋翼微型飞行器结构设计

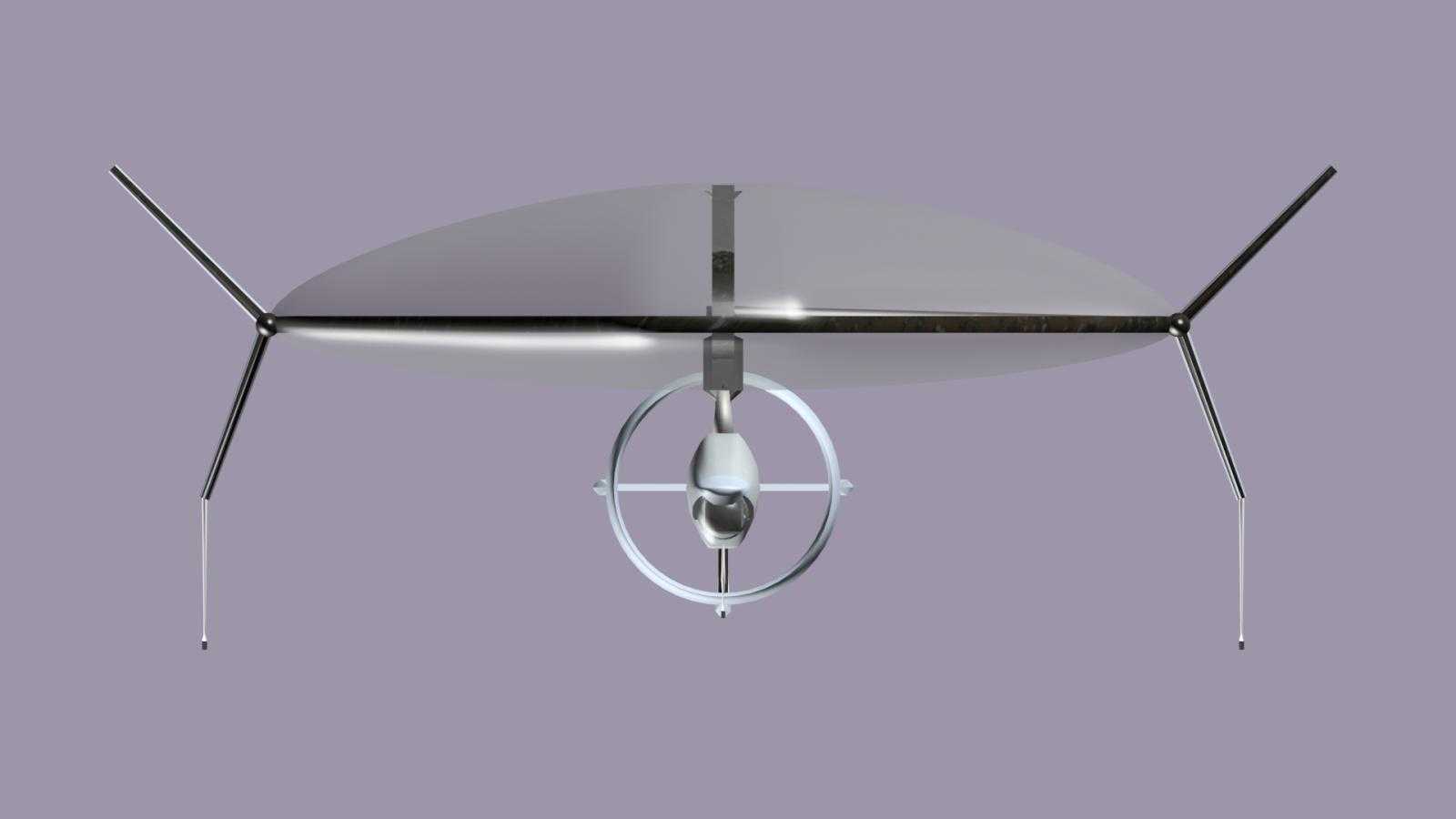

　　这套共轴双旋翼构型的微型飞行器结构，核心面向狭小空间内的近距作业场景设计，区别于常规多旋翼飞行器的布局逻辑，采用上下共轴反转的双旋翼抵消反扭矩，省去了常规单旋翼直升机必备的尾桨结构，能在同等旋翼直径下获得更紧凑的机身占用空间，适配室内巡检、管道探测、复杂建筑缝隙内的侦查类作业需求。从结构布局来看，上部旋翼采用大尺寸柔性桨叶设计，桨尖位置设置了向外延伸的弹性支撑臂，支撑臂末端带有缓冲触头，当飞行器在狭窄空间内触碰到墙体、管道壁面时，弹性支撑臂会率先接触障碍物，通过自身形变吸收碰撞冲击力，避免刚性桨叶直接撞击外物造成桨叶断裂或者飞行姿态失稳，这一设计专门针对非开阔空域的作业需求，降低了近距飞行时的操控精度要求。

　　下部的动力舱采用环形护圈包裹核心传动与动力组件，环形护圈一方面作为下部旋翼的气动保护结构，避免下部旋翼在低空飞行时被地面杂物、线缆缠绕，另一方面也作为整机的重心配平结构，将动力组件、飞控板、电池组的安装位置集中在环形护圈的中心轴线上，让整机重心严格落在旋翼旋转轴线上，减少飞行过程中的姿态修正能耗。设计过程中优先考虑了安装边界的适配性，整机最大外廓尺寸由上部旋翼的支撑臂展开长度决定，在旋翼完全展开、支撑臂完全伸出的状态下，整机横向最大尺寸控制在常规成年人单掌可握持的范围内，收纳状态下弹性支撑臂可沿旋翼根部转轴向内折叠，折叠后整机直径可缩小至展开状态的六成，方便放入便携收纳包中携带。传动结构采用同轴双层轴设计，内轴连接上部旋翼，

　　外轴连接下部旋翼，两层轴之间设置有耐磨衬套，减少正反旋转时的轴系摩擦损耗，动力输出端通过两组减速齿轮分别驱动内外轴反向转动，齿轮传动间隙控制在0.02毫米以内，避免传动间隙带来的旋翼转速波动，保证飞行姿态的稳定性。旋翼桨叶采用翼型优化设计，在低转速下就能获得足够的升力，降低动力组件的功率负载，适配微型飞行器的小容量电池供电需求，桨叶根部设置有铰接结构，当飞行过程中遇到突风载荷时，桨叶可绕铰接轴小幅度挥舞，卸除突风带来的冲击载荷，避免桨根结构出现应力集中断裂的问题。下部环形护圈的下方预留了任务载荷安装接口，可根据不同作业场景更换微型摄像头、气体检测传感器、小型采样装置等不同功能模块，接口采用快拆式设计，无需额外工具即可完成载荷更换，

　　适配多场景的快速切换需求。起落结构直接集成在弹性支撑臂的末端，省去了专门的起落架结构，支撑臂末端的缓冲触头采用软质耐磨材料制作，降落时四个支撑臂的触头同时接触接触面，配合弹性臂的形变吸收降落冲击，即使在不平整的表面降落也能保证机身不会出现侧翻。气动设计上，上部旋翼的下洗气流会直接作用在下部旋翼的旋转平面上，通过上下旋翼的翼型匹配设计，让下部旋翼可以利用上部旋翼的尾流获得额外升力，提升整体气动效率，相比同尺寸的四旋翼飞行器，这套共轴结构的悬停效率可提升15%左右，同等电池容量下能获得更长的续航时间。结构选材上，旋翼支撑臂采用高弹性碳纤维材料制作，在保证足够结构强度的同时具备优秀的抗形变能力，多次碰撞弯折后也不会出现永久变形，旋翼桨叶采用轻质工程塑料注塑成型，重量轻且耐冲击，核心传动部件采用耐磨金属材质，保证长期运转下的结构可靠性，机身非受力部件采用轻质泡沫材料填充，进一步降低整机自重。在实际作业场景中，这类微型共轴飞行器可以进入常规大型无人机无法进入的狭小空间，比如建筑内部的通风管道、地震灾后的建筑缝隙、工业设备的内部腔体，完成常规手段无法实现的探测、巡检作业，紧凑的结构设计让它在复杂障碍环境中具备更强的通行能力，弹性防撞结构也大幅降低了复杂环境下的飞行事故率，适合在城市室内作业、工业设备巡检、应急侦查等多个场景下使用。
