双发固定翼低空侦察无人机结构设计

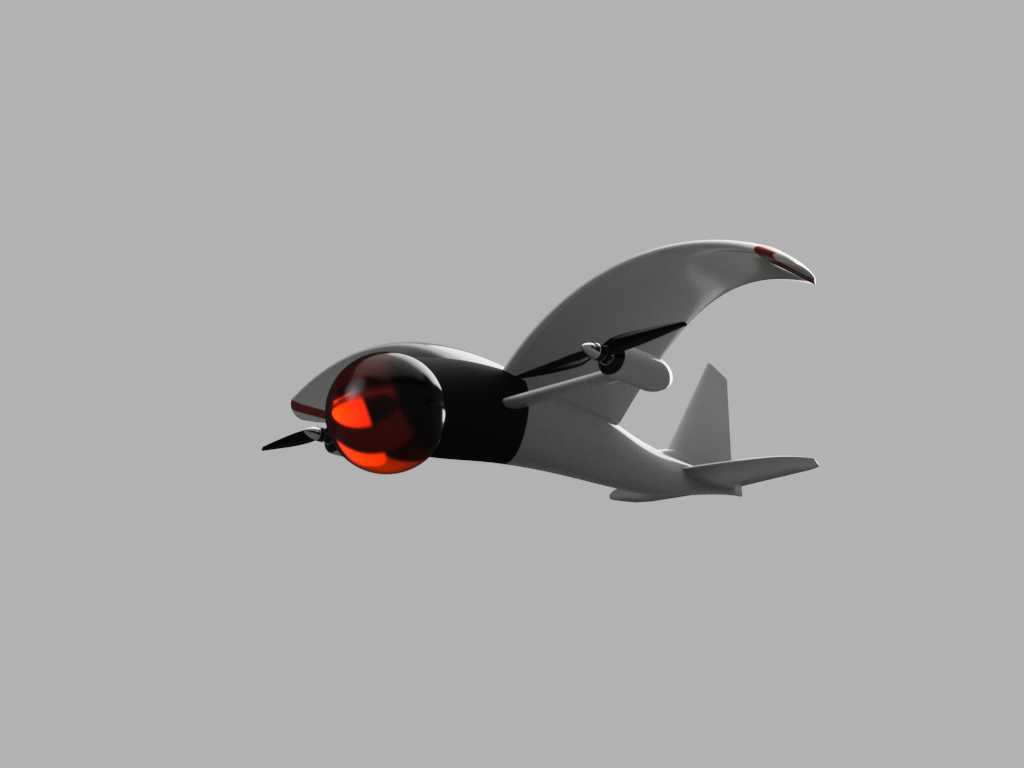

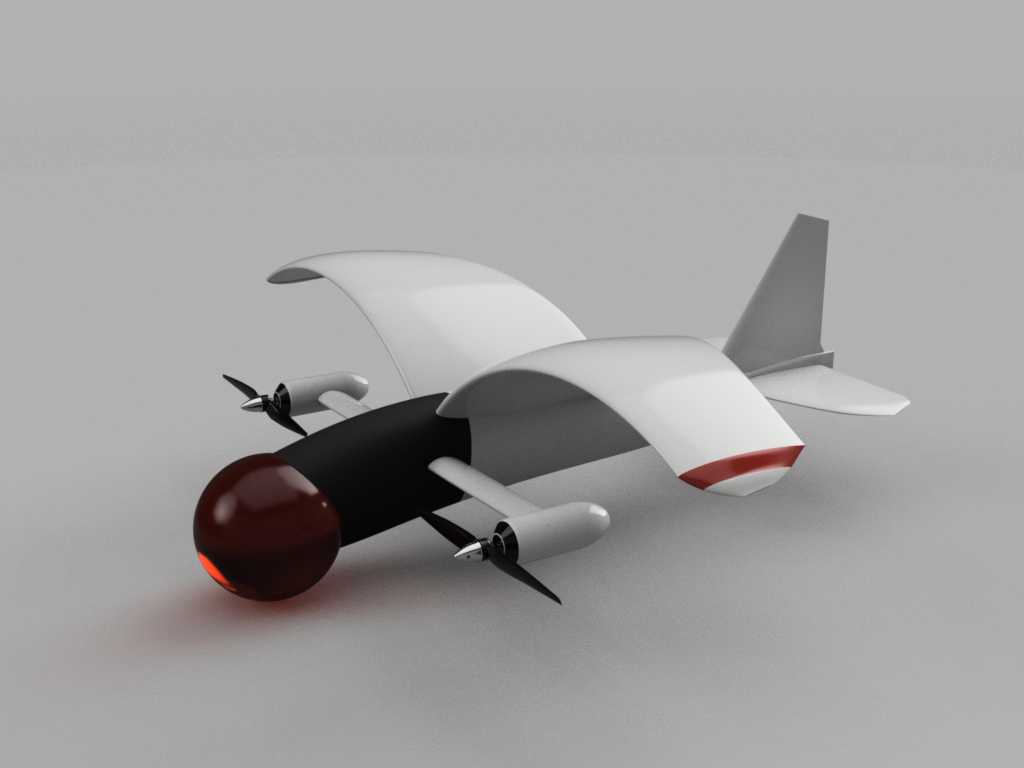

　　这款双发固定翼无人飞行器的结构设计，核心围绕低空低速作业场景的实际需求展开，区别于消费级多旋翼无人机的短航时特性，固定翼构型本身就具备长航时、高巡航效率的天然优势，适配边境巡检、林业防火普查、大范围地形测绘、应急灾情踏勘这类需要长距离连续作业的任务场景。从整体气动布局来看，采用上单翼搭配常规尾翼的成熟构型，上单翼设计能够让机身下部预留充足的任务载荷安装空间，同时降低地面起降阶段机翼与地面障碍物剐蹭的风险，机翼采用带轻微上反角的平直翼型，低速状态下升力系数更高，失速速度更低，对于起降场地的要求更宽松，甚至可以在平整的土路、草地完成短距起降，不需要专用的铺装跑道，适配野外无保障条件下的作业需求。动力系统采用翼下双发吊挂布局，两台动力单元分别安装在两侧机翼中段下方的发动机短舱内，这种布局一方面能够让动力拉力线与整机重心保持在同一水平面，降低动力输出变化对飞行姿态的干扰，另一方面双发配置具备更高的动力冗余度，单台动力出现故障时，剩余动力仍能支撑飞行器滑翔迫降，避免任务设备随整机坠毁造成损失；机头位置采用半球形透明整流罩设计，这个区域专门用于安装光电侦察载荷，球形结构能够为内部的云台相机提供更大的视场转动范围，不会被机身结构遮挡观测视角，整流罩采用深色透波材料，既可以透过可见光、红外探测信号，也能减少阳光直射对内部光电传感器的成像干扰。机身主体采用流线型纺锤截面设计，从机头整流罩向后平滑过渡到尾段，最大程度降低巡航阶段的空气阻力，

　　机身内部从前到后依次规划了载荷舱、飞控设备舱、电池舱、伞降舱几个功能区间，各个舱段的重量分配经过反复配平计算，确保整机重心落在机翼平均气动弦长的30%左右位置，兼顾纵向稳定性与操纵灵敏度，不需要额外增加配重就能达到理想的平衡状态，减少无效死重提升有效载荷占比。尾翼部分采用垂直尾翼加水平尾翼的常规布局，垂尾提供足够的航向稳定性，侧风起降阶段能够保持机头指向稳定，平尾安装在垂尾根部下方，避开机翼下洗气流的直接干扰，升降舵与方向舵的舵面尺寸经过匹配计算，低速飞行时舵效足够，不需要过大的舵面偏转就能完成姿态调整，降低舵机的负载功耗。机翼的翼尖部分做了切角修型，能够减少翼尖涡流带来的诱导阻力，进一步提升巡航效率，延长续航时间；

　　机翼与机身的连接采用快拆结构设计，外场作业时不需要复杂工具就能完成机翼拆卸，拆分后可以放入小型运输箱内，通过普通越野车就能完成转场运输，不需要专用的大型运载车辆，适配野外机动作业的转场需求。起落架部分采用前置两点式支撑布局，两个主起落架安装在发动机短舱下方，后机身下部设置尾撑，结构简单重量轻，同时能够在起降阶段吸收地面冲击，保护机身内部的精密设备；整机的安装边界充分考虑了运输与维护需求，拆分后单个部件的最大尺寸不超过1.2米，单人就能完成搬运与组装，外场作业时两名操作人员就能完成全流程的起飞准备、飞行操控、设备回收工作。从结构强度设计来看，机翼主梁采用碳纤维复合材料铺层设计，在保证结构强度的前提下尽可能降低结构重量，

　　机身蒙皮采用轻量化复合板材，兼顾刚度与减重需求，所有设备安装位置都预留了标准化的安装孔位，可以根据不同任务需求快速更换可见光相机、红外热成像仪、多光谱测绘相机等不同载荷，不需要对机身结构做二次改装。在气动设计阶段，针对低空作业常遇到的紊流工况做了针对性优化，整机的纵向静稳定度设置在合理区间，遇到低空乱流时能够自动保持姿态稳定，降低飞控系统的调节压力，即使在风速6-8m/s的复杂气象条件下也能平稳飞行，保障作业数据的采集精度。双发动力的选型匹配也经过了推力测算，海平面最大推力能够满足整机满载状态下15度爬升角的需求，巡航阶段动力单元工作在最优效率区间，油耗更低，配合大容量能源系统能够实现数小时的连续作业，覆盖半径数十公里的作业范围，相比同量级的多旋翼无人机作业效率提升数倍。机身内部的设备走线全部采用内置线槽设计，避免线缆外露带来的气动阻力与飞行安全隐患，所有外接接口都做了防水处理，能够适应小雨天气下的应急作业需求，不会因为少量淋雨导致设备短路故障。伞降舱设置在机身重心附近的位置，打开时能够保证整机以水平姿态缓慢落地，避免机头等贵重载荷部位先接触地面造成损坏，伞舱盖采用弹簧助力开启结构，触发后能够快速完成开伞动作，在飞行器出现动力故障、姿态失控的极端情况下能够最大限度回收设备，降低任务损失。
