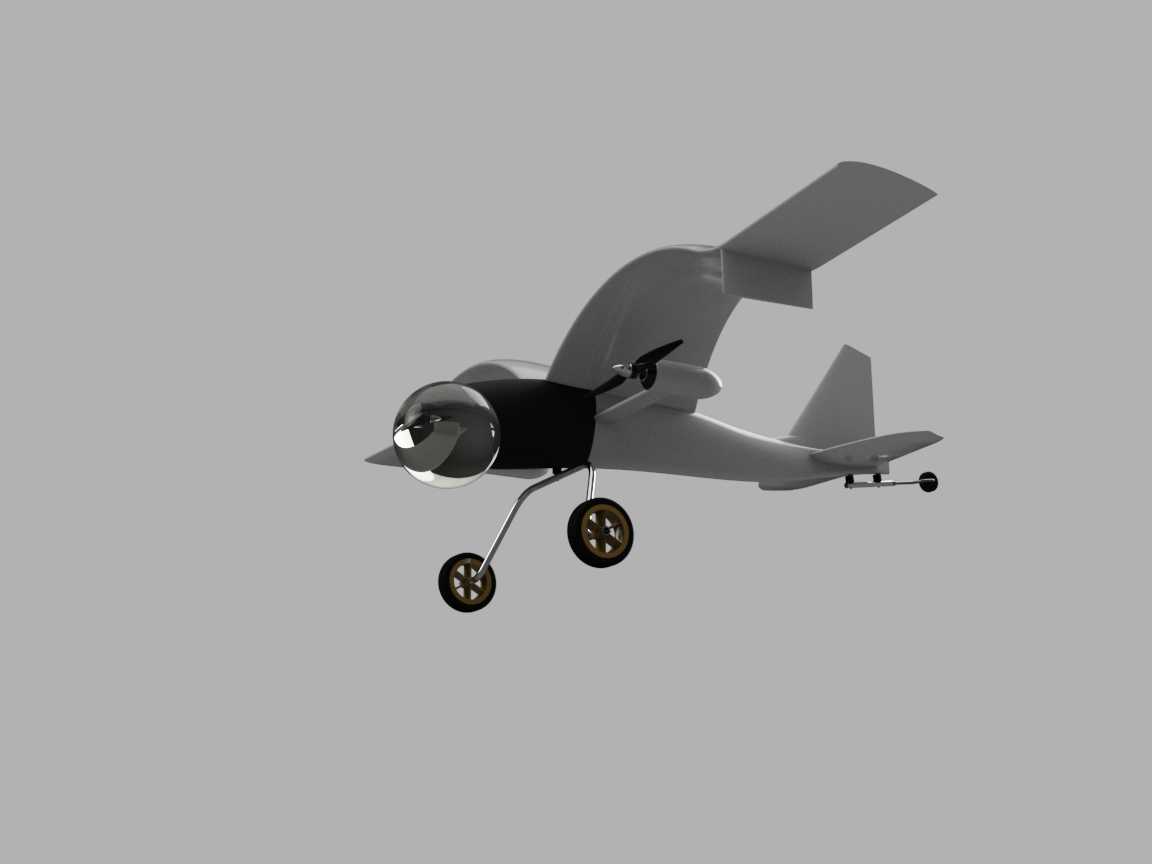

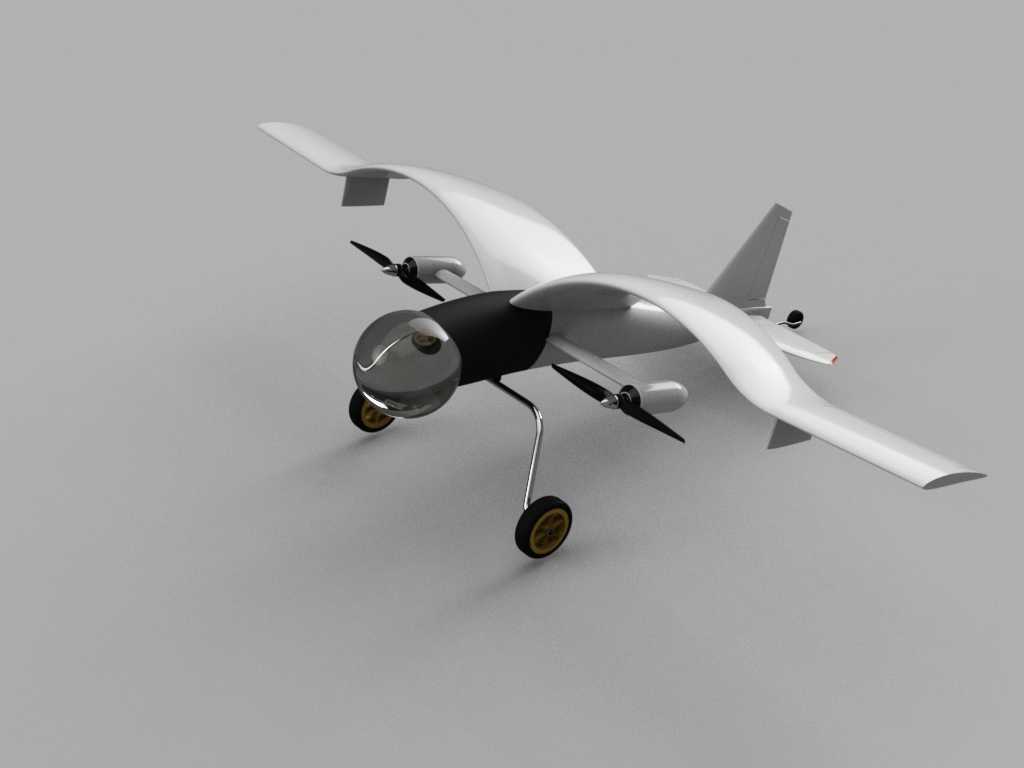

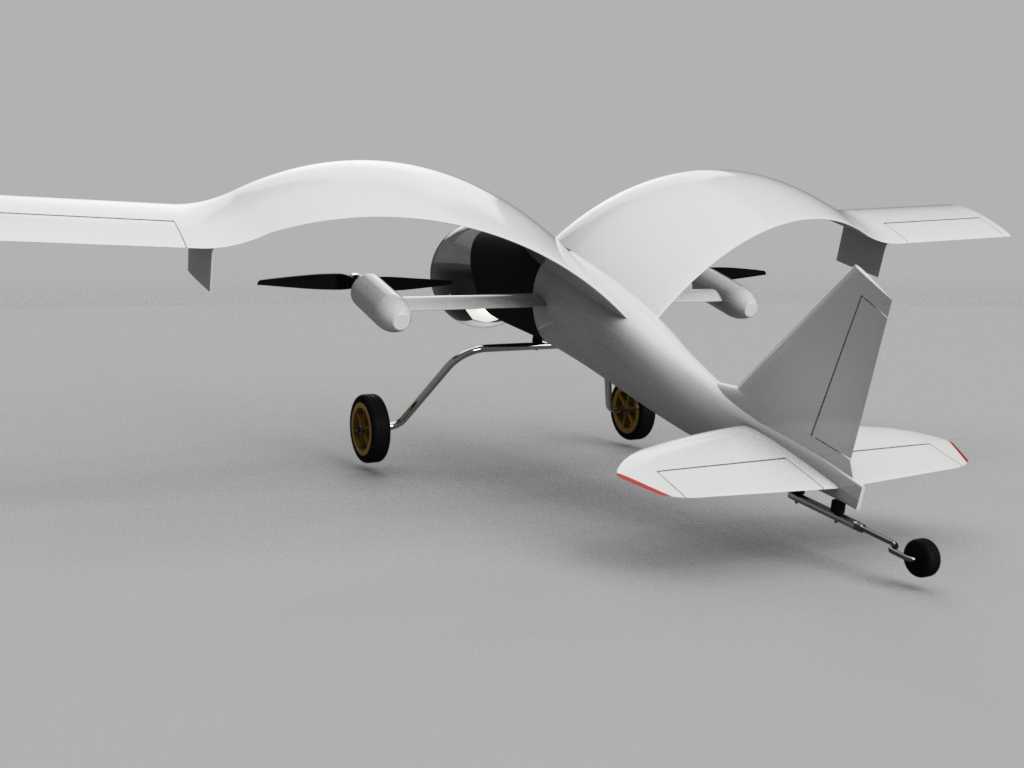

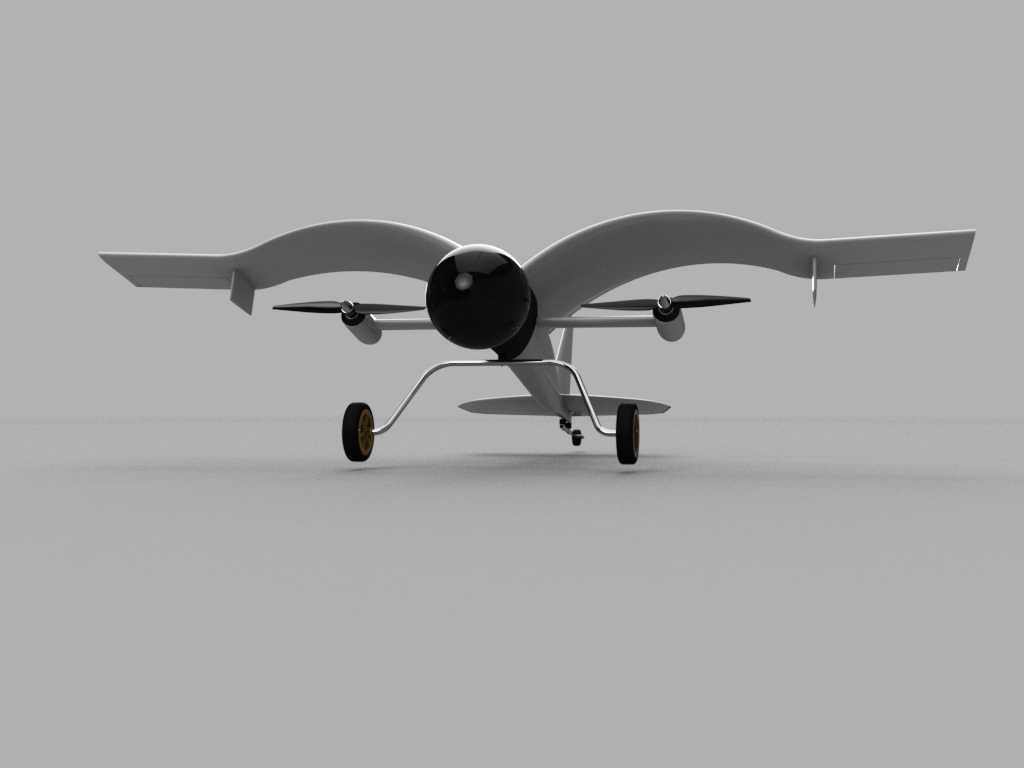

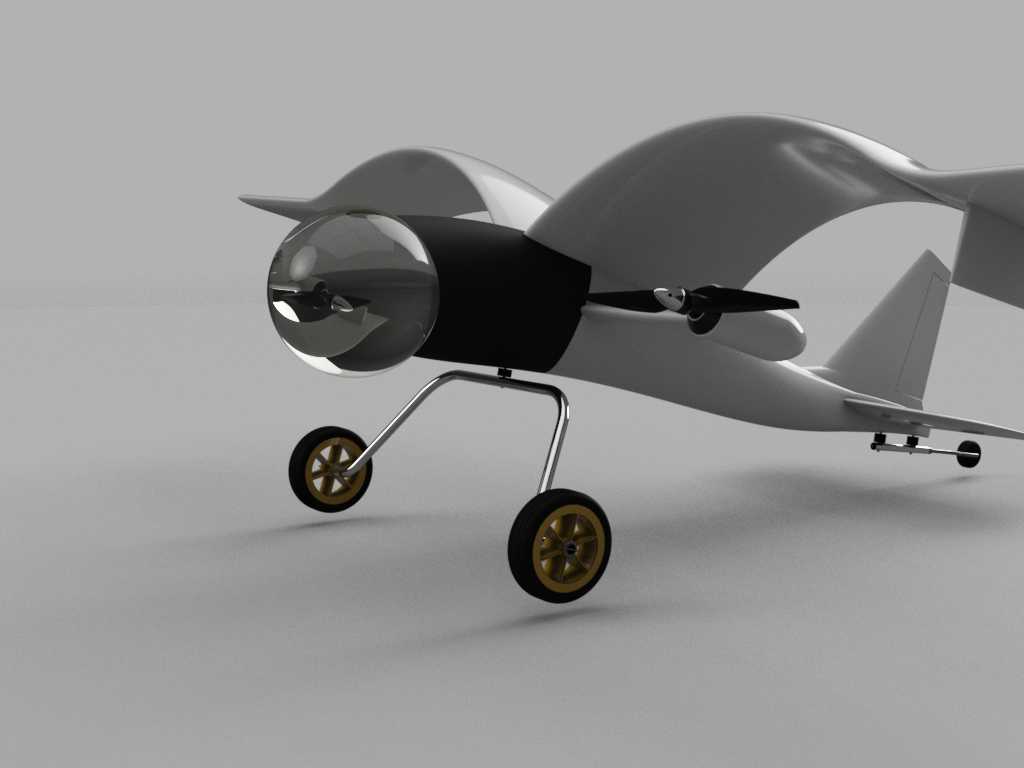

双发倒槽翼布局固定翼无人机结构设计

　　这款双发固定翼无人机的翼型设计脱胎于常规海鸥翼构型，在实际工程迭代中针对低空低速作业场景的稳定性需求做了针对性调整，没有沿用成熟翼型的现成参数，而是结合作业场景的气流特性重新梳理了机翼安装角与翼面构型。外翼段的上反角度经过多轮气动仿真校准，能够在侧风环境下提供足够的横向恢复力矩，避免低空作业时遭遇突发紊流出现姿态失稳，适配农林植保、管线巡检、小范围航测这类作业高度在100-500米区间的任务场景，不需要过长的起降跑道，在平整的硬质土路、临时平整的空地就能完成滑跑起降。机翼中段增设的栅栏结构并非装饰性设计，其核心作用是梳理流经旋翼下洗流与机翼表面的耦合气流，在双发拉力输出出现小幅偏差时，栅栏结构能够打散紊乱的翼面涡流，

　　避免单侧翼面升力骤降引发的姿态偏航，尤其是在低速大迎角爬升阶段，这种结构能有效推迟翼面气流分离，让整机的失速迎角比同尺寸常规海鸥翼无人机提升3度左右，大幅降低低空作业的操作容错门槛。动力单元采用翼下双发前置拉进式布局，两台动力单元对称布置在机翼中段下方，安装位置避开了栅栏结构的气流引导区，既不会干扰翼面气流的正常走向，也能让动力输出的拉力线与整机重心保持在同一水平面，避免大油门爬升时出现不必要的俯仰力矩。起落架采用后三点式构型，主起落架布置在动力单元下方的承力结构处，直接将着陆冲击载荷传递到机翼主承力梁上，不需要额外在机身下部增设复杂的承力框架，既减轻了整机结构重量，也能在粗糙道面着陆时通过主起落架的弹性形变吸收大部分冲击能量，

　　尾轮采用可转向设计，配合地面滑行时的方向舵操控，能够在宽度仅4米的简易跑道上完成转向掉头。机身前段的透明舱段为任务载荷预留了安装空间，可根据不同作业需求更换可见光航拍相机、多光谱传感器、小型植保喷洒模块，舱段内部的安装支架预留了通用安装孔位，不需要对机身结构做二次加工就能完成载荷换装，载荷安装位置处于整机重心前方15毫米处，更换不同重量的载荷时仅需要微调电池安装位置就能完成整机配平，不需要重新调整整机的气动舵面中立位置。尾翼采用常规平尾加垂尾的布局，垂尾高度经过优化，既能够保证螺旋桨滑流能够覆盖足够的舵面面积提升低速操控效率，也不会因为垂尾过高增加整机的正面风阻，平尾的安装角经过校准，

　　在巡航状态下平尾仅需要提供极小的配平力矩就能维持整机俯仰姿态稳定，降低巡航阶段的舵面操控阻力，提升续航表现。整机的机翼与机身采用快拆连接结构，机翼拆解后能够放入普通家用SUV的后备箱，转场作业时不需要专门的运输车辆，单人在10分钟内就能完成整机的组装与调试，连接结构采用锥面定位加锁扣紧固的形式，装配后机翼与机身的相对位置精度能够控制在0.2毫米以内，不会因为反复拆装出现翼面安装角偏差，影响飞行稳定性。在结构强度设计上，机翼主承力梁采用碳纤维复合材料铺层设计，能够承受15m/s的突风载荷，满足低空作业场景的复杂气象条件使用需求，翼面的栅栏结构与机翼蒙皮采用一体化成型工艺，不需要额外的紧固件连接，既减少了结构重量，也避免了连接缝隙带来的额外气动阻力，栅栏的栅条角度经过多轮风洞测试校准，能够将旋翼下洗的紊乱气流引导为顺翼面流动的稳定气流，在动力单元怠速状态下也能维持足够的翼面升力，降低低速飞行时的油门需求，间接提升作业续航时间。
