航模动力用带新转子外转电机螺旋桨组件

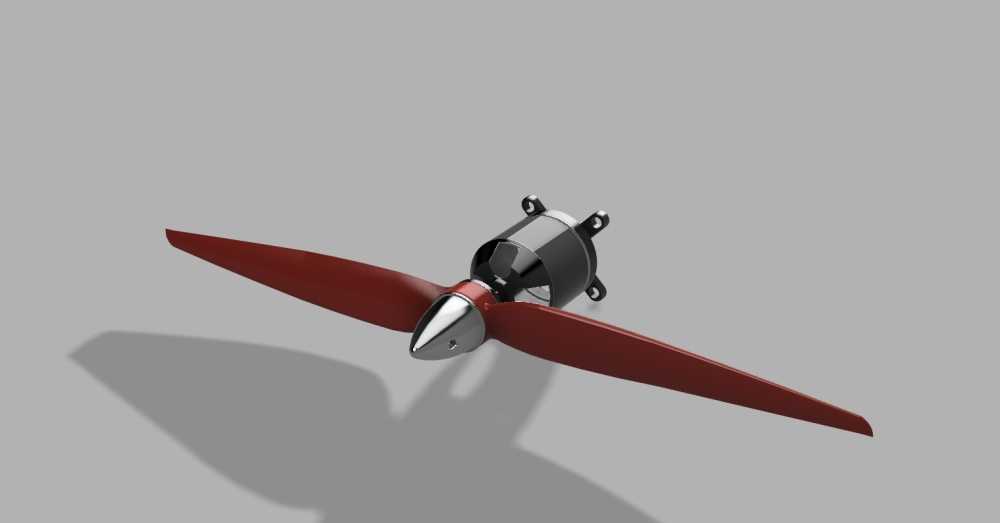

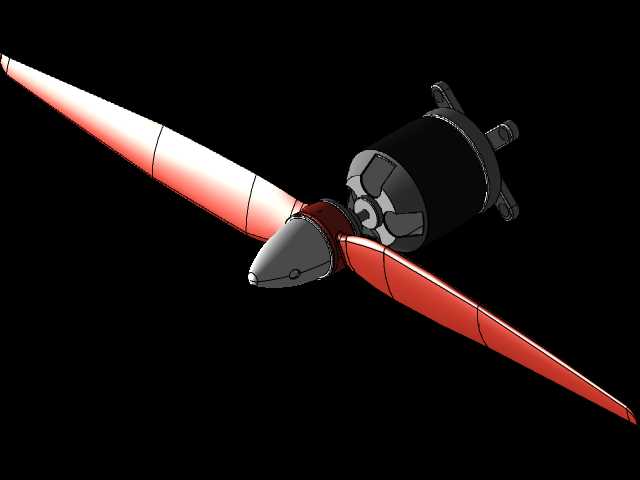

　　这套动力组件主要面向小型固定翼航模、多旋翼试验平台的动力输出场景，核心是优化了转子结构的外转子电机搭配定距螺旋桨的集成设计，实际使用中能直接替换同安装规格的老旧动力单元，不用改动原有机架的安装孔位。从结构设计逻辑来看，外转子电机的外壳随转子同步转动，螺旋桨直接固定在转子输出端的整流罩基座上，省去了传统内转子电机需要额外搭配减速组的传动损耗，动力传递路径更短，转动惯量匹配更适合航模类需要快速响应油门变化的使用场景。新更换的转子在磁钢排布上做了优化，相比同尺寸常规转子，气隙磁密分布更均匀，运转时的转矩波动更小，能减少螺旋桨高速旋转时的振动传导，避免机架上搭载的飞控、摄像模块出现共振模糊的问题。外形尺寸方面，

　　电机主体的安装座采用标准四孔固定布局，孔位中心距适配市面上绝大多数20-25级固定翼航模的电机安装座尺寸，安装座端面到螺旋桨桨尖的轴向长度控制在常规航模机头整流罩的容纳范围内，不会出现突出机头过多导致重心前移过量的问题；螺旋桨采用两叶定距设计，桨叶弦长从根部到尖部逐步收窄，翼型选用低速高升力的平凸翼型，在低速起飞阶段能提供足够的静拉力，平飞阶段的阻力系数更低，能有效提升航模的续航表现。安装边界上需要注意，电机固定座的四个安装孔需要搭配减震胶圈使用，避免转子高速转动的细微振动传递到机架；螺旋桨的固定螺丝需要加装防松垫圈，因为电机正反转切换时的瞬时扭矩较大，容易出现螺丝松动导致射桨的风险；转子与定子的配合间隙控制在0.2mm以内，

　　安装时不能敲击电机外壳，避免磁钢移位导致扫膛。实际使用场景中，这套组件除了适配常规的电动固定翼航模，还能用于小型无人机的动力测试平台、高校航模社团的教学试验装置，甚至可以改装作为小型风洞的动力源，用来测试低速气流下的翼型气动特性。设计过程中特意将电机外壳的散热筋做了隐藏式处理，外壳表面光滑无凸起，搭配流线型的金属整流罩，能减少机头位置的乱流，降低螺旋桨的进气紊流，提升螺旋桨的实际拉力输出效率。桨叶的材质选用硬质复合塑料，动平衡在出厂前已经做过初步校准，用户拿到手后只需要根据实际使用的电机KV值搭配对应规格的电调，不需要额外做大幅的动平衡调整，当然如果追求极致的振动控制，还是可以在桨夹位置搭配少量平衡泥做精细校准。

　　转子的磁钢采用耐高温的钕铁硼材质，连续大油门运转时的退磁温度阈值更高，在夏季户外高温环境下飞行也不容易出现动力衰减的问题。电机的出线位置在安装座的后侧，走线槽做了圆角处理，不会刮伤线材的绝缘层，安装时可以直接将线材从机架的机头走线孔穿入机身内部，不会和转动的螺旋桨产生干涉。需要注意的是，这套组件的螺旋桨旋转方向为常规的正桨方向，如果需要用于双发航模的反向动力位，需要单独搭配对应规格的反桨，不能直接通过电机反转来实现反向推力，否则桨叶的翼型工作在反向迎角下，效率会下降30%以上，还会出现明显的振动和噪音。
