集成编码器驱动器的90mm无刷伺服电机结构

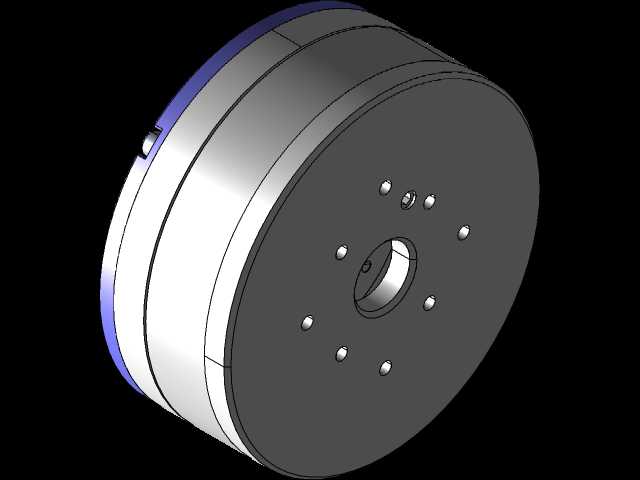

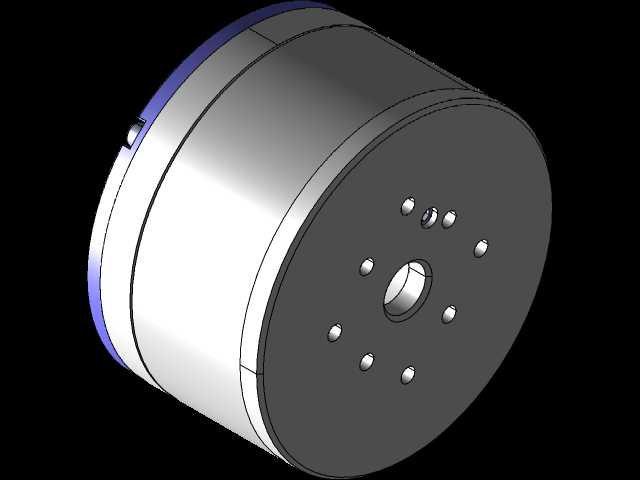

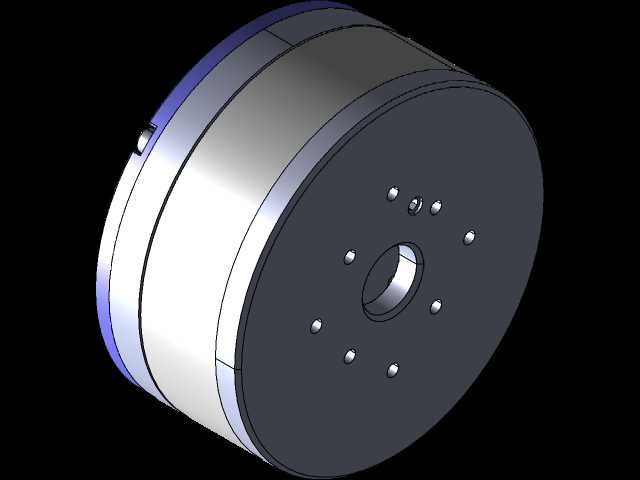

　　这款90mm规格的扁平式无刷直流伺服电机，在协作机器人关节模组、小型转台、低空云台稳定系统、医疗检测设备的精密传动工位中有着极高的适配性，区别于传统分体式伺服需要单独布设驱动线缆、编码器反馈线缆的复杂布线逻辑，它将驱动电路、磁电编码器检测单元直接集成在电机尾端的腔体内，整机轴向尺寸被压缩到极致，能在安装空间极度受限的紧凑工位里完成高精度转速、位置闭环控制。从结构设计逻辑来看，整机采用盘式外转子布局，输出端的法兰端面均匀布设了6处安装螺纹孔，中心为中空轴孔设计，既可以通过法兰端面与负载端的安装面直接贴合锁附，也能穿过中空孔布设走线、气路，适配需要中空走线的旋转工位需求，比如机器人关节内部的动力线、信号线缆穿过电机中心，

　　避免旋转过程中出现线缆缠绕磨损的问题。端盖的密封结构采用阶梯式止口配合，配合嵌入式密封圈，能达到常规工业场景的防尘防泼溅要求，适配车间多尘、少量切削液飞溅的工况。集成的编码器采用非接触式磁电检测方案，相比光电编码器抗振动、抗油污能力更强，在设备启停、急停带来的冲击工况下不会出现码盘碎裂、读数丢步的问题，位置反馈分辨率能满足大部分中高精度传动场景的需求，不需要额外加装外置编码器就能完成位置闭环。内置的驱动单元采用RS485开放通讯协议，控制指令集完全对外开放，工程师可以根据自身设备的控制逻辑编写上层控制器代码，不需要受限于专用驱动的协议封锁，同时它兼容市面上常用的Alexmos、SimpleBGC云台控制方案，

　　做云台类设备开发的工程师可以直接对接现有控制逻辑，省去重新编写驱动层代码的工作量。从安装边界来看，电机外径严格控制在90mm，安装孔的节圆直径、螺纹孔深度都做了标准化设计，能直接替换同尺寸规格的分体式伺服、步进电机，不需要对原有设备的安装法兰做二次加工改造。转子部分采用高磁能积的永磁体贴装结构，定子绕组采用集中式绕线方案，兼顾低速大扭矩输出特性和高速运行时的反电动势平滑度，在0到额定转速区间内扭矩波动控制在极小范围内，带动负载做低速旋转时不会出现爬行、抖动的问题，适合需要匀速旋转、精准定位的工位，比如3C检测设备的产品旋转载台、摄影云台的角度调节、小型数控转台的分度动作。驱动电路部分集成了过流、过温、堵转保护功能，当负载出现卡滞、

　　电流超过阈值时会自动切断输出，避免绕组过热烧毁，也能防止堵转时过大的扭矩损坏后端连接的精密传动结构。整机的出线端采用侧出式防水接头，线缆直接从电机侧面引出，不会额外增加轴向安装尺寸，在轴向空间紧张的安装场景里，不需要为线缆接头预留额外的避让空间。做设备选型时，这款集成式伺服尤其适合对安装体积、布线简洁度有要求的场景，相比传统伺服搭配独立驱动器的方案，能节省电控柜内的驱动安装空间，减少动力线、编码器线的布线长度，降低设备整体的接线复杂度，同时减少线缆接头带来的信号干扰、接触不良等故障点，提升设备运行的稳定性。建模过程中对内部的绕组排布、磁钢安装位、驱动板的元器件避让空间都做了1:1还原，结构工程师可以直接将模型导入装配体中做干涉检查，提前验证安装空间是否足够，也能基于这个模型做连接法兰、负载转接件的配套设计，不需要反复测绘实物尺寸，缩短设备开发的周期。
