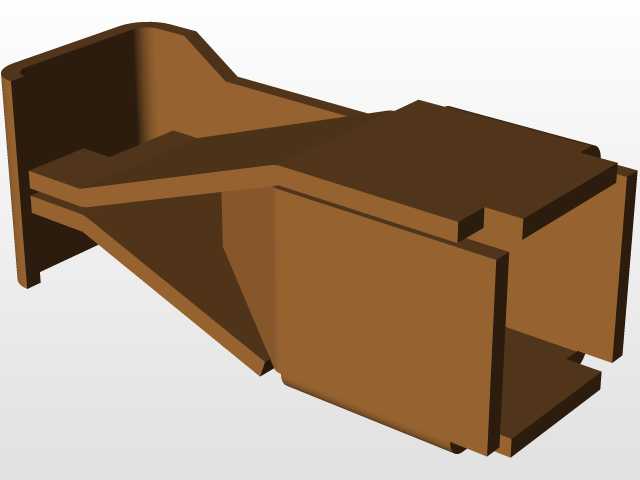

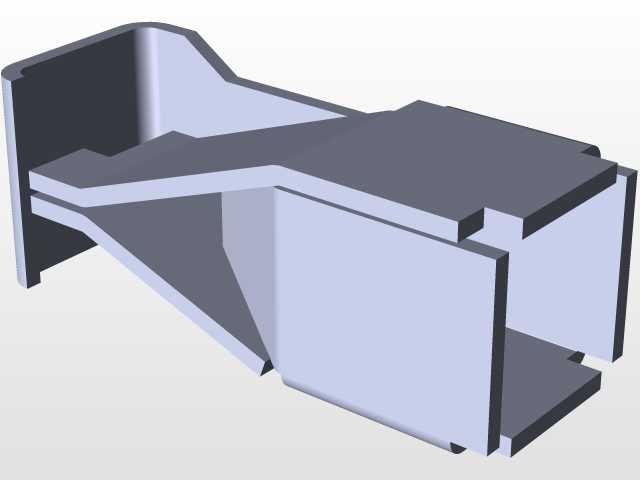

3MM间距单水平Poke Home接触端子结构

在低压电控、消费电子内部布线、小型工控模块的接线场景里，这类3mm间距的单水平Poke Home接触件是高密度布线场景下的常用连接部件，相比传统螺丝锁紧的接线端子，它不需要额外工具就能完成导线的快速插接，在批量组装的生产线工位上，能大幅降低接线环节的操作耗时，同时避免螺丝锁紧力矩不一致带来的接触不良或者导线压接过损问题。

从实际使用的工况来看，这类水平安装的接触端子，主要适配PCB板上的水平布线走向，安装完成后导线引出方向和PCB板面保持平行，不会在垂直板面方向占用过多的设备内部空间，对于内部堆叠紧凑的小型电源模块、传感器信号转接板、智能家居控制板这类对安装空间高度有严格限制的场景，这种水平出线的结构比垂直出线的端子更有空间优势，不会因为端子上方的导线弯折半径要求，抬高整个设备的外壳设计高度。

设计这类接触结构的时候，首先要锁定3mm的极间距边界，这个尺寸是行业内小功率信号接线、低压小电流供电接线的通用间距规格，相邻两个接触位之间的绝缘筋厚度要满足耐压要求，在常规250V以下的交流或者直流工况下，绝缘筋的爬电距离要符合低压电器的安全规范，避免相邻回路之间出现击穿打火的问题。接触弹片的结构是整个部件的核心，采用Poke Home结构的弹片，需要兼顾导线插入时的顺滑度和接触后的保持力，导线插入的时候，弹片的导向斜面要能顺着导线的插入方向张开，不需要太大的插入力就能把单股硬线或者压接了冷压头的多股软线推到位，插入到位后弹片的卡接结构会卡在导线的线芯或者冷压头的凹槽位置，承受额定的拉脱力，不会在设备运输或者使用过程中因为振动出现导线松脱的情况。

安装边界上，这类端子采用波峰焊或者回流焊固定在PCB板上，焊盘的尺寸要和端子的插脚尺寸匹配，插脚的伸出长度要控制在1.2-1.5mm之间，既能保证焊接的时候焊锡能充分浸润插脚，形成可靠的焊点，又不会因为插脚过长在焊接后出现剪脚工序的额外工作量，或者插脚突出PCB背面碰到下方的壳体或者其他元器件。端子本体的塑料基座采用耐高温的绝缘工程塑料，要能承受焊接过程中的高温冲击，不会出现基座变形、弹片定位偏移的问题，同时塑料材料的阻燃等级要满足电子设备的安全要求，在出现接触过载发热的情况时，不会出现明火蔓延的问题。

从功能特性上看，单水平的结构设计让整个端子的安装高度可以控制在5mm以内，对于厚度要求严苛的超薄型电控模块，这个尺寸能很好适配薄型外壳的内部空间，同时水平出线的方式让导线的弯折方向顺着PCB板面延伸，不需要做90度的大角度弯折，能减少导线内部铜丝因为反复弯折出现的断芯问题，在需要经常拆装维护的设备内部，这种结构的接线可靠性比需要弯折导线的垂直端子更高。弹片的接触部位采用带防滑齿的结构，和导线线芯接触的时候，齿状结构能刺破线芯表面的氧化层，降低接触电阻，避免长期使用过程中因为氧化层导致的接触电阻升高、接头发热的问题，在额定电流范围内，接触部位的温升要控制在安全阈值以内，不会因为长期通电出现过热导致塑料基座老化变形。

在实际选型适配的时候，要注意这类端子的导线适配线径范围，3mm间距的水平Poke Home端子一般适配22-26AWG的导线，覆盖了大部分信号传输和小功率供电的线径需求，设计PCB封装的时候，要在端子的插接侧预留足够的操作空间，方便操作人员在组装的时候把导线对准插孔推入，预留的操作空间深度要大于导线端部剥线长度加上手指捏持导线的操作距离，避免因为空间不足导致导线插不到位，出现接触不良的隐患。同时端子的定位柱要和PCB上的定位孔精准配合，在焊接过程中起到固定端子位置的作用，不会因为过波峰焊的时候受到锡流的冲击力出现端子偏移，导致后续组装的时候外壳上的接线孔和端子插孔对不齐的问题。
