多色拼接手持拍摄补光棒结构设计

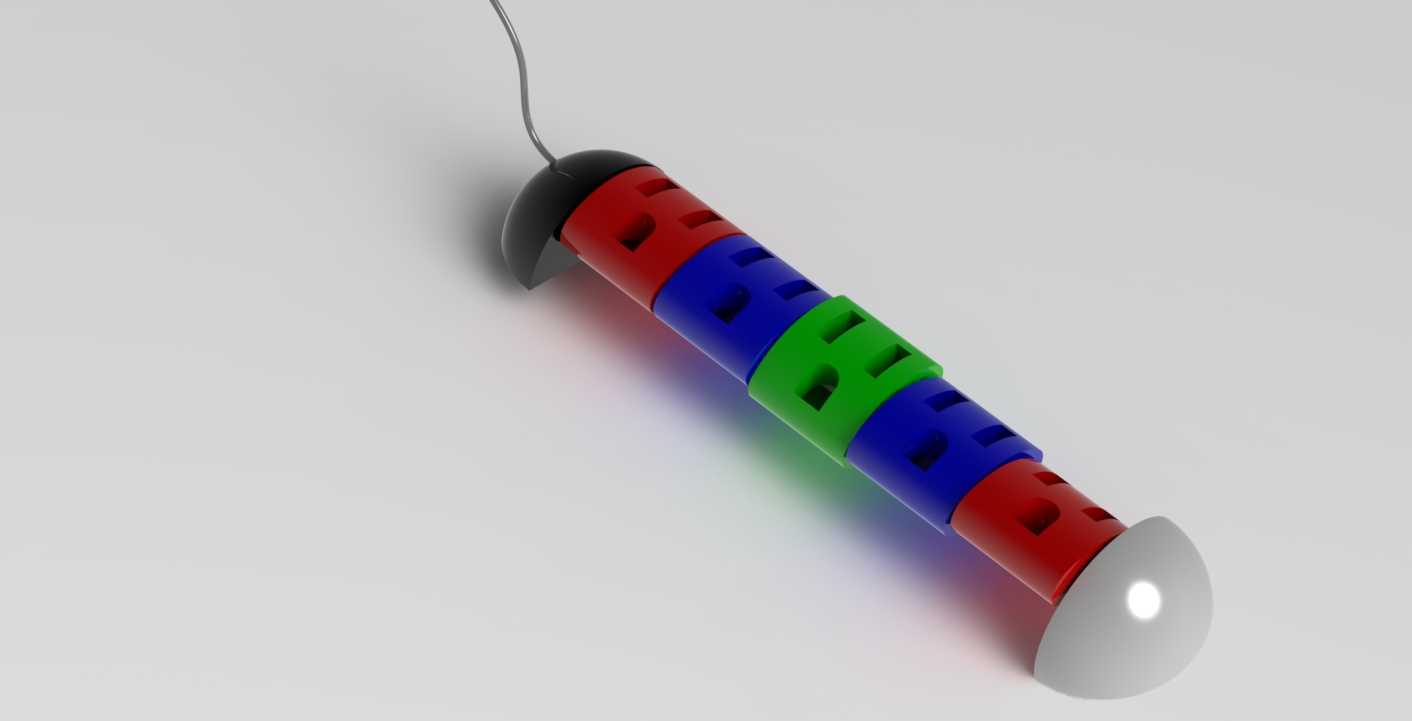

　　这款手持补光装置的设计初衷，是适配室内静物拍摄、小型产品特写拍摄场景下的局部补光需求，区别于大型棚拍补光设备的笨重属性，整体采用长圆柱手持形态，单手握持时重心落在掌根位置，长时间举持拍摄不易产生肌肉酸胀感。装置两端分别设置半球形柔光端与尾盖结构，半球形柔光端采用半透磨砂材质，可将内置灯珠发出的光线做漫射处理，避免直射被摄物体产生生硬阴影，尾端集成出线结构，供电线缆从尾盖侧方引出，不会干扰手持操作时的手腕转动角度。

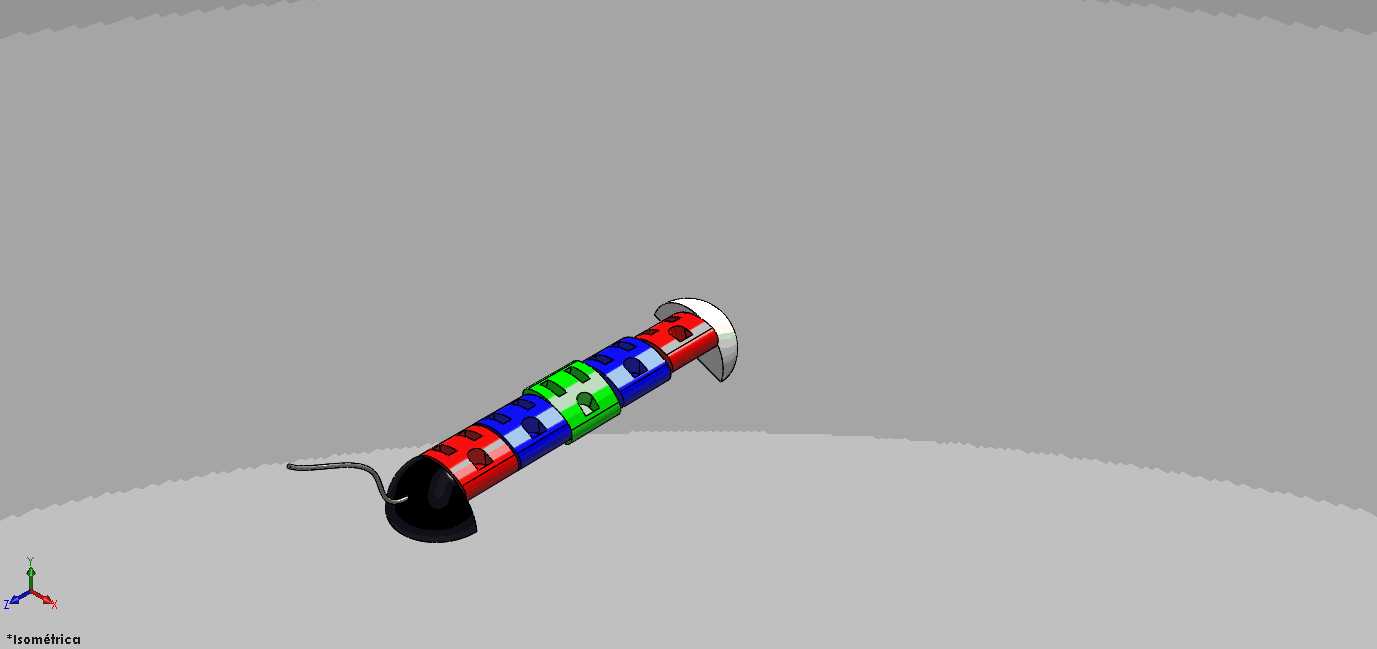

　　主体筒身采用分段拼接式结构，不同色段对应不同的滤光或灯组模块，每段筒身之间采用卡扣式连接结构，可根据实际拍摄需求增减段数，调整整体发光长度，适配不同尺寸被摄物体的补光范围要求。筒身表面开设多组规则排布的通光孔，既可以辅助内部灯组散热，避免长时间点亮时内部积热导致灯珠光衰，也能形成带有规律格栅的光影效果，满足创意拍摄的特殊光影需求。

　　从安装边界来看，装置整体直径控制在35mm以内，可适配常规的摄影灯架夹持配件，不需要额外定制转接环即可固定在桌面支架、落地灯架上使用，尾端出线位置做了圆角过渡处理，线缆弯折角度可达120度，不会因为频繁调整照射角度出现线缆外皮破损、内部线芯折断的问题。筒身内部设置有贯通的走线槽，所有分段模块的供电触点都集成在拼接端面，拼接到位后自动导通电路，不需要额外接线，拆装调整的效率更高。

　　在实际使用场景中，这款装置既可以手持作为移动补光光源，跟随拍摄位置变化调整照射角度，完成产品细节的扫光拍摄，也可以多根并排拼接固定，形成条形面光源，用于小型产品的轮廓光打亮，或是作为背景氛围光使用。筒身的分段结构除了调整长度之外，不同色段可更换不同色温的灯珠模块，实现冷光、暖光、彩色光的快速切换，不需要额外加装色片，减少拍摄前的准备工作量。

　　结构设计上，筒身外壳采用轻量化硬质塑料材质，表面做哑光磨砂处理，握持时不易打滑，也不会反射环境光线在被摄产品表面形成杂影。两端的半球形端盖与尾盖都采用卡扣式固定，不需要专用工具即可拆开，方便后期更换内部灯组或是清理通光孔内积存的灰尘。装置整体的防护等级满足日常室内使用需求，通光孔内侧设置有防尘网，可阻挡环境中的浮尘进入筒身内部附着在灯珠表面，影响出光均匀度。

　　从结构可靠性角度考虑，拼接位置的卡扣设置有防脱定位凸点，拼接到位后会产生明显的段落触感，使用过程中不会因为手持晃动、角度调整出现段节松脱掉落的问题。尾端的线缆固定位置做了应力释放结构，线缆受到拉扯时外力会作用在尾盖结构上，不会直接传导到内部接线焊点，大幅降低接线松脱的故障概率。半球形柔光端与筒身的连接位置做了密封处理，避免拍摄过程中不慎溅到的液体渗入筒身内部造成电路短路。
