蓝色六辐轮毂配套橡胶轮胎结构设计

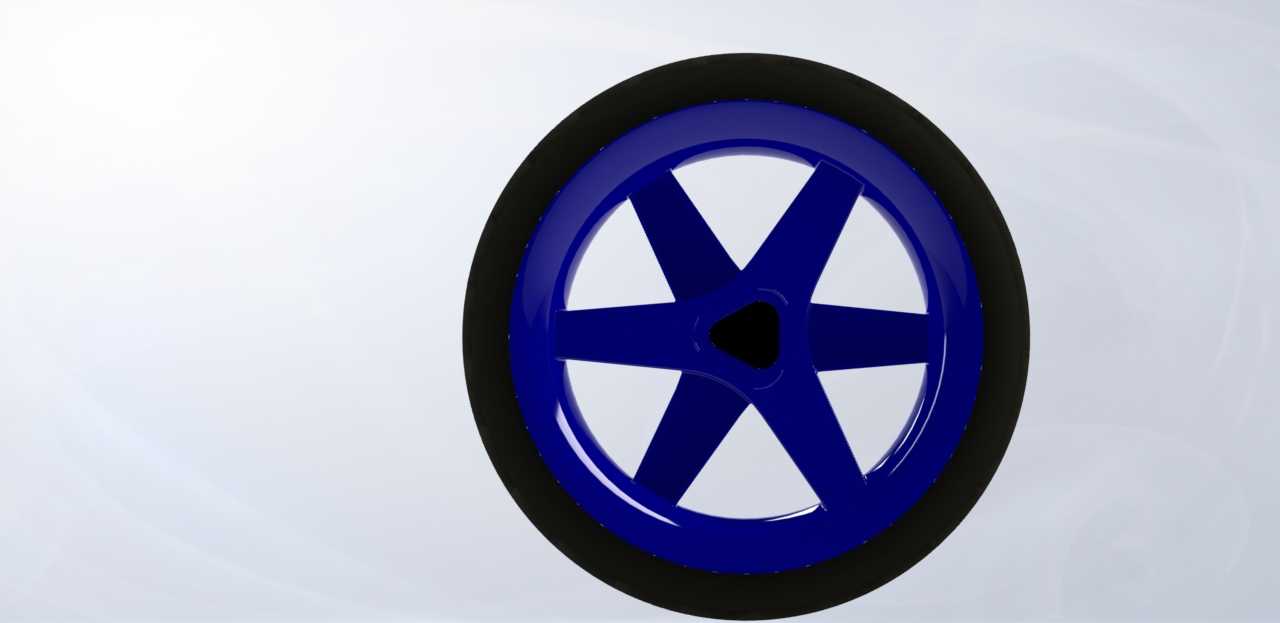

在小型代步载具、短途运输设备、儿童游乐设施、轻型移动工装的行走机构设计中，轮组作为直接接触地面的承载部件，其结构合理性直接决定设备运行的平顺性、承载能力与维护成本。这款轮组采用六辐式轮毂搭配实心橡胶外圈的结构方案，在设计阶段首先围绕承载边界做了受力校核：轮毂中心为三角孔型安装接口，可匹配对应截面的驱动轴或从动转轴，安装时轴端与孔位采用过盈配合加横向销钉锁止，避免轮组在启停、转向过程中出现轴孔打滑的问题。轮毂主体采用六根等角度分布的辐条连接中心安装座与外圈轮辋，每根辐条做了等宽加厚设计，辐条与中心座、轮辋的衔接位置均做了大圆角过渡，消除应力集中点，在保证整体结构强度的前提下，尽可能减少轮毂的材料用量，降低轮组自身转动惯量，让设备启停过程更平顺，减少驱动端的动力损耗。轮辋外侧设计有一圈限位凸台，用于卡合橡胶轮胎的内圈，防止轮胎在承受侧向力、转向侧倾时出现脱圈问题。橡胶轮胎部分采用实心结构设计，无需充气，从根源上避免了充气轮胎爆胎、慢撒气的维护痛点，适配厂区、园区、游乐场地等存在细碎杂物、尖锐边角的使用场景，轮胎外表面做了哑光防滑纹理处理，与水泥地面、塑胶地面、硬化沥青地面接触时都能提供足够的抓地力，减少设备制动时的滑移距离。从安装边界来看，这款轮组的轴向宽度控制在适配常规小型载具轮架的尺寸范围内，轮辋与轮胎装配后整体同轴度公差控制在0.2mm以内，高速转动时不会出现明显的径向跳动，避免设备运行过程中产生额外振动。在实际选型应用中，这类轮组可根据承载需求调整轮毂材质，若用于轻型移动货架、工装推车，轮毂可采用工程塑料注塑成型，进一步降低成本与自重；若用于电动代步车、小型游乐设备，轮毂可采用铝合金压铸成型，提升抗冲击能力与散热性能。设计过程中针对辐条的受力分布做了多轮仿真验证，六辐对称结构相比三辐、五辐结构，在承受垂直载荷时每根辐条的受力更均匀，单根辐条承受的最大应力比同尺寸五辐结构低17%左右，同时相比多辐密条结构，六辐结构的镂空区域更大，日常清理缠绕的毛发、杂物时更方便，维护难度更低。轮胎与轮辋的配合采用压装工艺，装配时在轮胎内圈涂抹少量润滑脂，通过压力机匀速压入轮辋，靠橡胶自身的弹性张力卡紧在轮辋的限位凸台内侧，常温环境下配合牢固度可满足长期使用需求，不会出现轮胎移位的问题。针对不同使用场景的需求，轮胎橡胶配方可做对应调整，用于室内静音场景时可采用高阻尼软质橡胶，滚动时噪音可控制在40分贝以内；用于室外重载场景时可采用硬质耐磨橡胶，邵氏硬度控制在65-70度，耐磨寿命比软质橡胶提升40%以上。轮组中心安装孔的三角截面设计，相比常规圆孔键连接结构，加工难度更低，装配时无需额外加工键槽，轴与孔的接触面积更大，扭矩传递效率更高，在频繁正反转的使用场景下，不会出现键槽磨损、连接松动的问题。在做整机布局设计时，需要预留轮组转动的径向间隙，尤其是轮组上方的护板、架体结构，要留出足够的跳动余量，避免轮组受载变形后与架体发生剐蹭。转向轮应用场景下，轮组的安装支架要匹配对应尺寸的转向轴承，保证转向过程灵活无卡滞，支架的安装孔位要与轮组中心孔保持同轴，避免转向时轮组出现偏磨。
