创意几何造型桌面数显计时装置

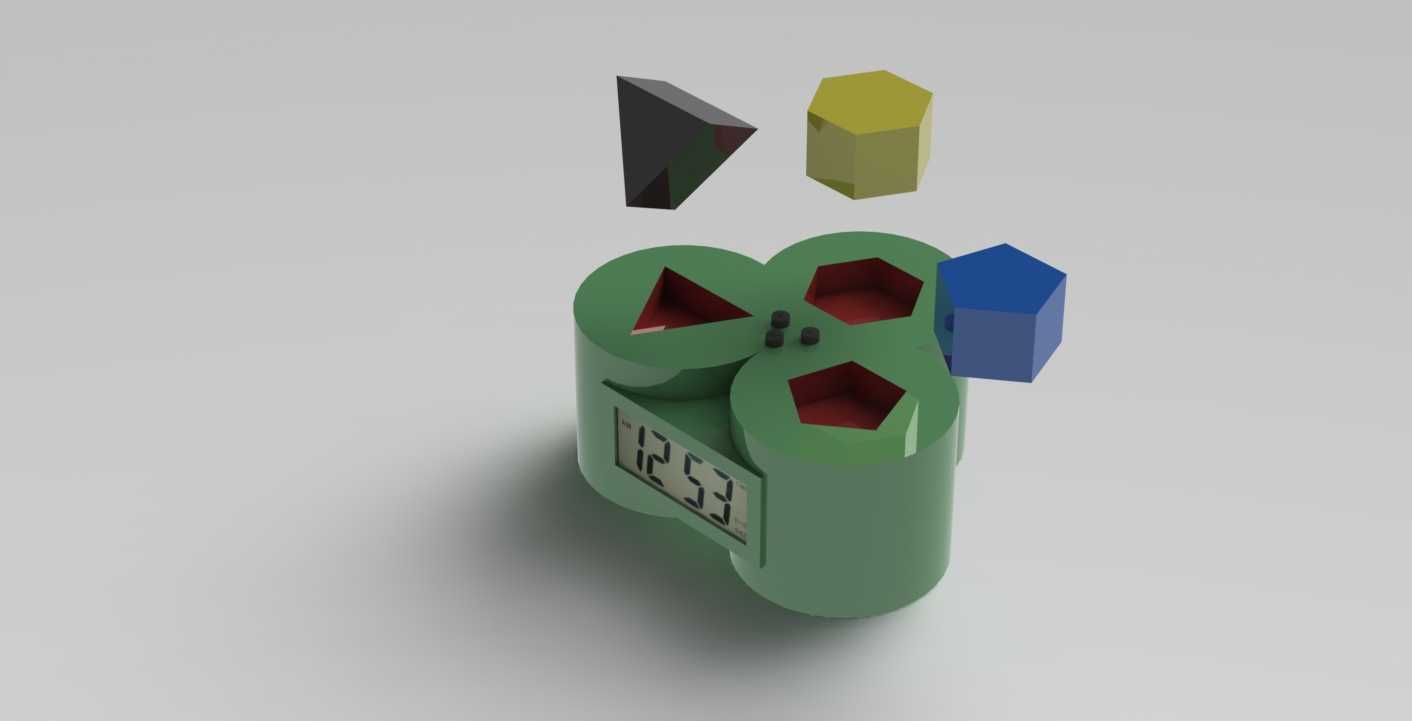

这款几何造型的桌面计时装置，核心定位是办公桌面、家居软装场景的兼具实用与装饰属性的计时产品，区别于传统圆形、方形的常规时钟造型，采用多几何体组合的模块化设计思路，在满足基础计时功能的前提下，强化了产品的视觉辨识度与陈设适配性。从结构设计逻辑来看，主体基座采用三个等径圆柱相切拼接的三叶草式布局，单个圆柱直径控制在65mm，整体基座总宽度142mm，基座高度设置为78mm，这个尺寸边界刚好适配常规办公桌的边角摆放区域，不会占用过多桌面操作空间，同时基座底部预留了3mm厚度的硅胶垫安装槽，安装后可增大与桌面的摩擦力，避免日常触碰导致的移位，也能防止硬质基座刮花木质、玻璃材质的桌面。基座顶面开设三个不同截面的几何嵌槽，分别对应正三角形、正五边形、正六边形的内嵌腔体，腔体深度为22mm，配套的三个独立几何块可对应嵌入槽位，也可单独取出作为桌面小摆件使用，几何块与嵌槽采用H7/h6的小间隙配合，既保证取放顺畅，又不会在摆放时出现晃动松脱的问题。数显模块嵌入在基座正面的斜切面上，斜面与水平面呈45度夹角，这个角度是经过坐姿视线高度测算的，用户坐在办公桌前保持正常办公坐姿时，视线刚好垂直于数显屏表面，无需低头或刻意调整视角就能清晰读取时间数值，数显模块采用段码式液晶显示屏，数字字高18mm，在室内常规光照条件下可视距离可达2.5米，完全覆盖单人办公位的视线范围。三个几何嵌块分别采用不同的表面处理工艺区分视觉层次，三角块做哑光黑磨砂处理，五边块做半透明橄榄绿磨砂处理，六边块做亮面宝蓝色烤漆处理，不同质感的搭配让整体造型不会显得单调，同时几何块的边角都做了R2的圆角倒钝处理，避免日常拿取时划伤手部，也符合日用产品的安全设计规范。基座内部的腔体预留了纽扣电池仓的安装空间，采用CR2032纽扣电池供电，电池仓盖设置在基座底部，采用卡扣式连接无需额外螺丝固定，更换电池时只需抠开仓盖即可操作，内部走线空间做了1.5mm的筋位隔离，避免电池与数显模块的电路板直接接触造成短路风险。从实际使用场景来看，这款装置除了基础的时间显示功能，顶面的三个几何块还可以作为临时的镇纸使用，在翻阅纸质图纸、文件时压住纸张边角，避免被空调风吹动散落；可拆分的几何块也能作为小型的结构认知教具，给低龄儿童讲解基础几何形状的特征，实现一物多用。设计过程中优先考虑了注塑生产的工艺可行性，主体基座的三个圆柱拼接位置做了R3的过渡圆角，避免注塑成型时出现应力集中导致的开裂问题，所有外露面的拔模斜度统一设置为1.5度，既保证脱模顺畅，又不会让产品外观出现明显的锥度偏差。几何块的内部做了均匀的壁厚设计，壁厚控制在2.5mm，避免注塑时出现缩痕、翘曲等成型缺陷，每个几何块的内部都设置了十字形加强筋，在不增加整体重量的前提下提升结构强度，即使从1.2米的桌面高度意外跌落，也不会出现碎裂变形的问题。整体装配逻辑采用无螺丝的卡扣式组装，基座的上盖与下壳通过周向均匀分布的6个卡扣连接，装配时只需对准位置按压即可完成组合，后期如果需要维修更换数显模块，只需用撬片沿接缝处撬开即可拆解，无需破坏壳体结构，降低了后期维护的成本。数显模块的电路板固定位设置了两个定位柱，装配时电路板对准定位柱插入即可完成定位，无需额外打胶固定，定位柱的高度比电路板厚度高0.2mm，装配后上盖的筋位会压住电路板边缘，避免使用过程中电路板出现移位导致的显示故障。
