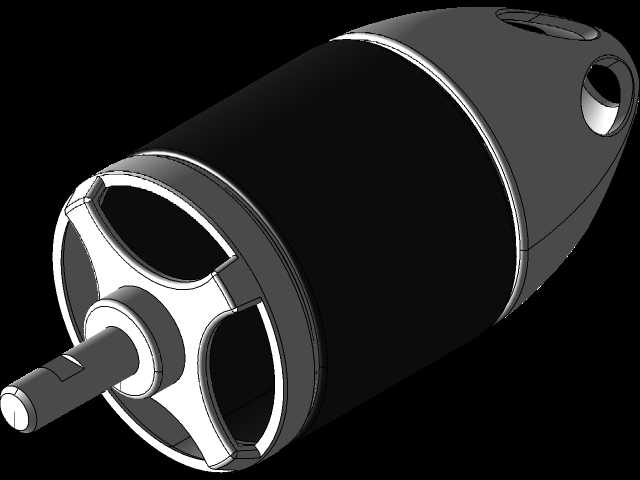

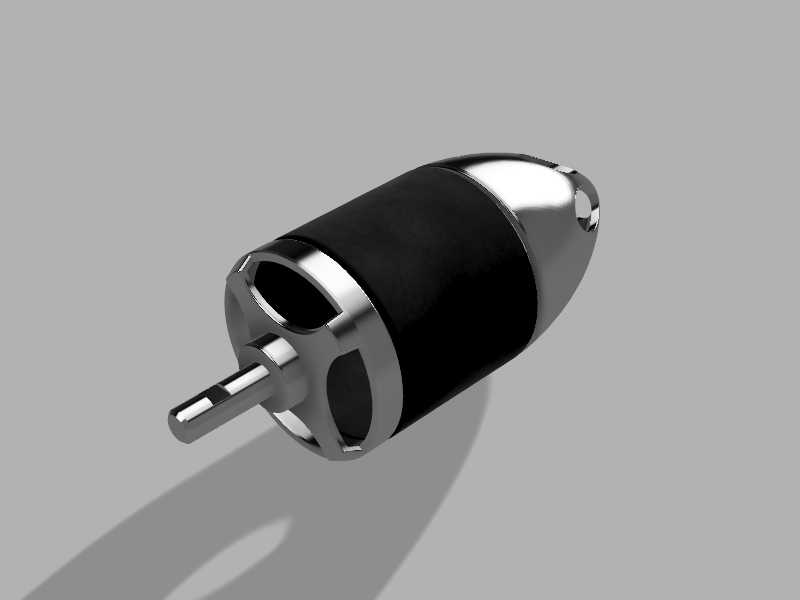

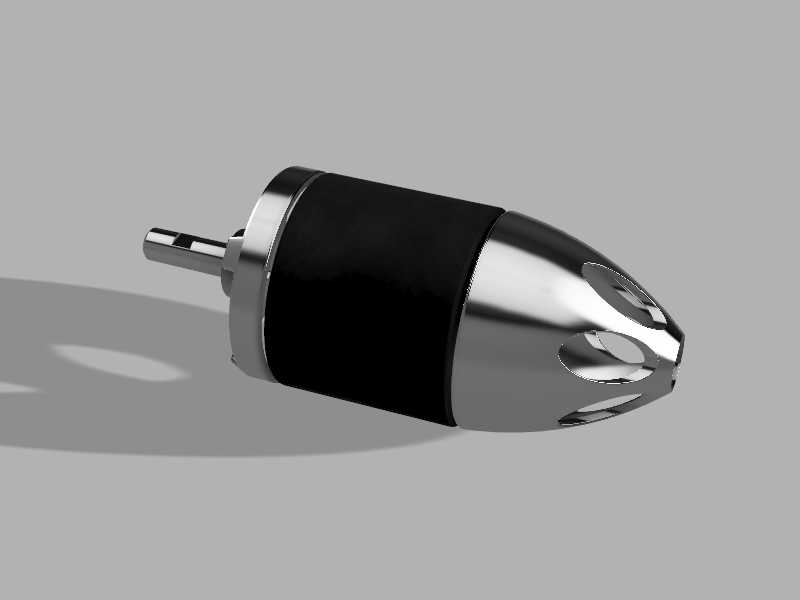

航模动力系统弹头式EDF外罩结构

　　做航模涵道动力单元的结构设计时，最先要卡的边界是动力段的气动阻力与转子动平衡的匹配，这个弹头式的EM外壳，核心作用是包裹涵道内部的电机与转子组件，同时通过弹头形的前端轮廓梳理进气气流，减少进气端的紊流损失，避免气流在壳体前缘产生分离导致的推力损耗。日常在固定翼航模、小型垂直起降飞行器的涵道动力选型里，这类外壳的安装边界直接决定了动力舱的开孔尺寸，设计时首先要匹配后端电机的安装座定位孔位，壳体中段的圆柱段内径要预留出转子叶尖与壳体内壁的安全间隙，一般这个间隙要控制在0.3到0.8毫米之间，间隙过小容易在转子高速转动时出现擦碰，间隙过大则会产生叶尖漏气损失，拉低涵道的整体推进效率。前端的弹头曲面不是随意做的流线造型，

　　要结合进气道的来流角度做曲率匹配，曲面的收敛段斜率要顺着进气气流的流向，避免气流在曲面拐点处产生局部低压区，进而引发不必要的振动。壳体上的镂空开槽位置也有讲究，不能开在结构应力集中的安装座衔接处，开槽的边缘要做倒圆角处理，既可以减少气流通过开槽时的风噪，也能避免应力集中导致的壳体高速转动下开裂。实际装机应用时，这类外壳还要兼顾散热需求，涵道内部电机在高功率运转时会产生大量热量，壳体上的开槽除了调整气动特性，还要能引导部分气流掠过电机外壳，带走运转产生的热量，避免电机过热退磁。安装配合上，壳体后端与涵道筒体的衔接要做同轴度定位，止口的配合公差选H7/h6的间隙配合即可，既保证装配时的同轴度要求，避免转子转动时出现偏磨，

　　也方便日常维护时的拆装更换。做三维建模的时候，要重点核对弹头曲面与中段圆柱面的衔接处曲率连续性，不能出现明显的棱边，否则高速气流经过时会产生额外的阻力，甚至在特定转速下引发壳体共振。壳体的壁厚设计要结合选用的材料调整，如果用ABS注塑成型，壁厚控制在1.2到1.8毫米即可，壁厚均匀避免注塑时出现缩痕，如果用铝合金车削加工，壁厚可以做到0.8到1.2毫米，在保证结构强度的前提下尽可能减轻重量，毕竟航模动力系统对重量敏感度极高，每减少一克的结构重量，都能换来更好的推重比表现。另外前端弹头的顶端位置，要做小平面的避让设计，避免装机时与机身前部的结构件产生干涉，同时这个位置也可以预留传感器的安装位，比如空速管的安装孔，

　　不用额外在机身其他位置开孔破坏气动外形。在实际的飞行场景里，这类外壳还要承受一定的异物冲击，比如跑道上的细小砂石被吸入涵道时，壳体要有足够的强度抵挡砂石的撞击，不会出现破裂打坏内部转子的情况，所以建模时在开槽的边缘位置要做局部的加厚处理，提升结构的抗冲击能力。很多新手做涵道外壳设计时容易忽略进气口的圆角处理，直接把弹头与圆柱段的衔接做成直角，实际试飞时会发现推力比理论值低15%以上，就是因为直角位置产生的气流分离打乱了进气道的流场，这个结构在设计时特意把衔接位置做了R2以上的圆角过渡，配合弹头的收敛曲面，能让进气气流更平顺的进入转子压缩段，提升涵道的整体效率。还有安装定位的问题，壳体与电机座的连接位要做周向的防转设计，不能仅靠螺丝的预紧力固定，否则高速运转时的振动容易让壳体出现周向转动，导致开槽位置偏移，影响散热与气动效果，建模时在配合止口位置做一个小的定位凸台，装配时卡入电机座的对应凹槽里，就能完全避免周向窜动的问题。
