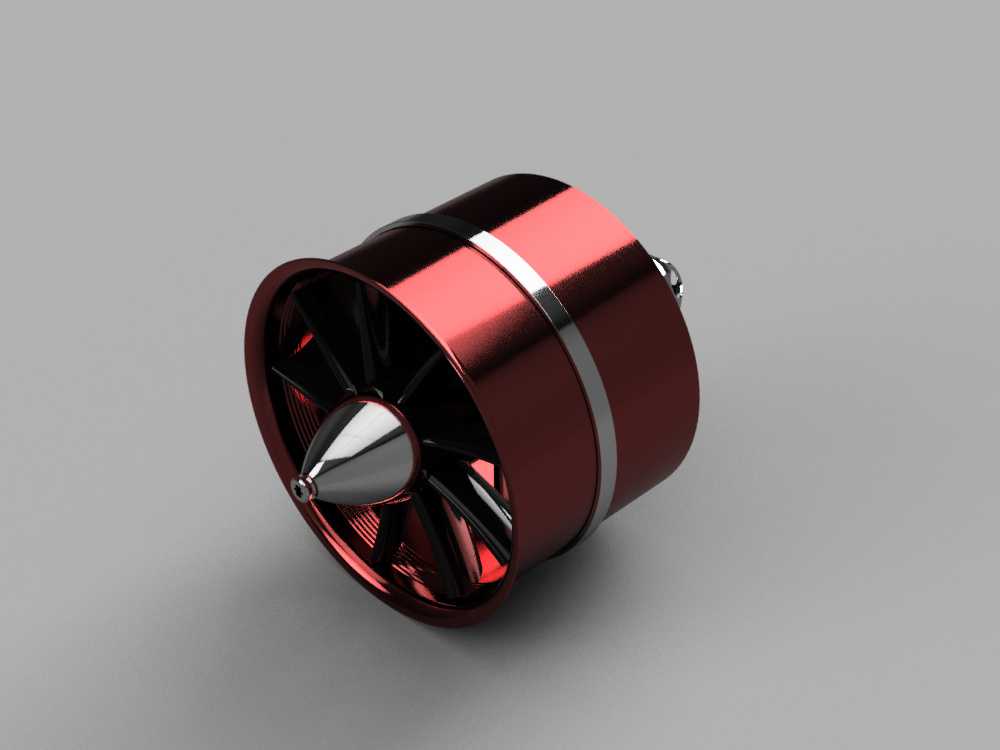

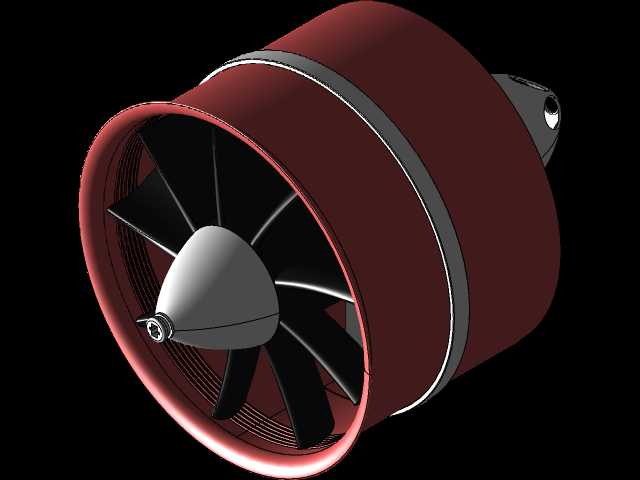

127毫米涵道式无人机动力风扇结构

　　这款127毫米规格的涵道动力单元，是小型电动无人机、航模飞行器领域常用的推力发生装置，在实际应用场景中，这类涵道结构相比外露螺旋桨，具备更高的推进效率、更低的气动噪音，同时涵道外壳可以对高速旋转的叶轮形成物理防护，避免叶轮碰撞异物造成结构损坏，也能降低作业过程中对周边人员、设备的剐蹭风险，多用于固定翼航模、小型垂直起降无人机、涵道式穿越机的动力系统配置。从功能特性来看，该结构整合了整流罩、叶轮、涵道壳体、动力安装位几个核心部分，前端的锥形整流头可以引导来流平顺进入叶轮区域，减少进气端的气流紊流与气动阻力，提升进气效率；叶轮采用多叶片径向布局设计，叶片型线经过气动优化，能够在高转速下将轴向进气加速加压后从尾端喷出，形成稳定的轴向推力；

　　外部的圆柱形涵道壳体一方面约束气流流向，减少叶尖涡流造成的能量损失，另一方面作为整个动力单元的承载结构，预留了与无人机机身、机架连接的安装接口，可直接通过壳体侧面的固定点位完成装配，不需要额外设计复杂的动力安装支架。在设计思路上，这款涵道结构优先考虑了气动效率与装配便利性的平衡，整体采用同轴对称布局，所有回转结构均围绕中心轴线设计，能够有效降低高转速运转时的动不平衡量，减少振动传递到无人机机身，提升飞行过程中的稳定性；涵道壳体的壁厚经过结构强度校核，在保证足够刚性、避免高速气流引发壳体共振的前提下，尽可能控制结构重量，匹配无人机对载荷重量的严苛要求；叶轮与中心整流锥的衔接位置做了顺滑过渡处理，消除了结构台阶造成的气流分离，

　　降低流动损失的同时也能减少气动噪音的产生。从外形尺寸与安装边界来看，该涵道单元的最大外径为127毫米，整体轴向长度与外径的比例控制在合理区间，既保证了涵道对气流的约束长度以提升推进效率，也不会因为轴向尺寸过长造成安装空间占用过大；安装点位分布在涵道壳体的外侧圆周方向，安装孔位的位置度公差控制在较小范围，能够保证装配后动力单元的轴线与机身设计推力轴线重合，避免出现推力偏心影响飞行控制精度；中心区域预留了标准动力安装座，可适配同规格的外转子无刷电机，电机安装位的同轴度经过设计优化，保证电机输出轴与叶轮、整流锥的同轴度，减少高速运转时的偏磨与振动。在实际选型应用中，这类127毫米涵道通常匹配对应KV值的外转子电机，

　　能够输出满足数公斤级起飞重量无人机所需的推力，既可以作为固定翼无人机的主动力装置，也可以多组组合作为多旋翼涵道无人机的动力单元，在室内飞行、城市空域作业的场景下，其低噪音、高安全性的优势相比外露螺旋桨更为突出；结构设计上所有零部件均采用适配批量生产的构型，壳体、整流罩、叶轮均可通过注塑工艺加工成型，在保证结构精度的同时控制生产成本，适合航模量产、小型无人机批量配套的使用需求。在三维建模过程中，该结构的所有曲面均做了连续性处理，叶轮叶片的型面为空间扭曲曲面，建模时严格按照气动设计的截面型线构建，保证型面精度与气动设计参数一致；各零部件之间的装配间隙经过合理预留，既保证叶轮转动时不会与涵道内壁、整流罩发生剐蹭，也不会因为间隙过大造成叶尖漏气损失，影响整体推进效率。
