四旋翼多用途飞行载具结构设计方案

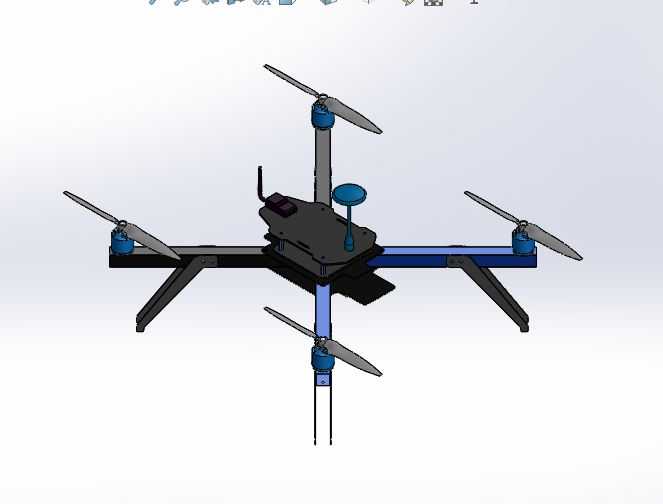

　　在低空巡检、农林植保、航测航拍这类作业场景里，多旋翼飞行载具的结构合理性直接决定了作业稳定性与负载冗余，这套四旋翼结构的设计从实际作业边界出发，没有追求过度轻量化的噱头，而是把机架抗扭刚度、动力安装同轴度、航电设备散热空间作为核心设计指标。先看机架的主体布局，采用中心舱体加四个直伸机臂的经典构型，机臂与中心舱的连接位做了内嵌式的加强筋结构，不是简单的平面拼接，而是在连接端面设计了环形止口，机臂插入后通过周向的紧固件锁止，能抵消飞行过程中旋翼产生的交变扭矩，避免长时间作业后机臂出现松动偏移。中心舱体的上表面预留了航电设备的安装台，图中可见的柱状安装座是为GPS与磁罗盘模块预留的安装位，安装高度高于旋翼旋转平面，

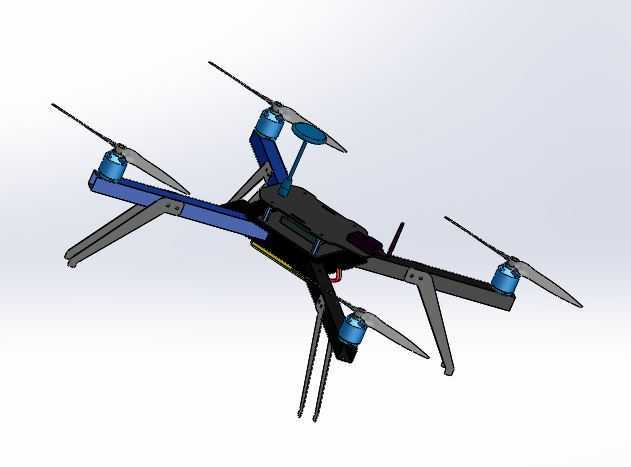

　　能最大程度降低动力系统的电磁干扰，同时这个安装座做了快拆结构，维护时不需要拆解整个中心舱上盖，直接拧动锁扣就能更换航电模块。动力单元的安装位在每个机臂的末端，电机座采用下沉式设计，电机安装面与机臂上表面存在高度差，一方面能给螺旋桨留出足够的离地间隙，避免降落时桨叶触地磕碰，另一方面电机座下方预留了电调的安装腔，电调贴附在金属电机座侧壁，能借助飞行时的下洗气流带走电调工作产生的热量，不需要额外设计散热风道，简化了整体结构。旋翼采用两叶定距桨，桨叶的安装座设计了角度定位槽，安装时不需要反复校准桨距，只要卡入定位槽锁紧紧固螺母就能保证四个桨叶的初始安装角一致，降低了组装调试的难度。中心舱的内部空间做了分层设计，下层是电池舱，采用抽拉式安装结构，电池插入后通过弹性锁扣固定，更换电池时不需要打开舱盖，直接按压锁扣就能抽出电池，能缩短作业间隙的换电时间；上层是飞控、接收机等核心航电的安装位，设计了减震球安装台，飞控板通过四个硅胶减震球悬浮固定在舱内，能过滤旋翼转动产生的高频振动，避免飞控的加速度计、陀螺仪出现数据漂移。从安装边界来看，机臂的长度经过匹配计算，当采用对应尺寸的两叶桨时，相邻两个桨叶的旋转平面不存在重叠区域，同时预留了足够的安全间隙，即使飞行中出现轻微的机身形变，也不会出现打桨的问题；机架的整体降落架虽然在图中未完全展示，但从中心舱底部的安装孔位可以看出，采用的是快拆式起落架结构，

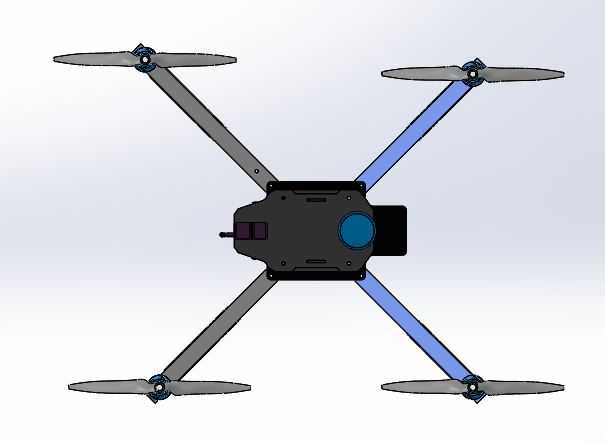

　　起落架支腿的高度能保证中心舱底部的任务载荷安装位距离地面有足够空间，可挂载小型相机、药箱、抛投装置等不同作业模块，支腿采用弧形缓冲结构，降落时能吸收冲击载荷，避免硬着陆对舱内航电造成冲击。这套结构在设计时还考虑了不同作业场景的适配性，机臂采用可更换的模块化设计，如果某一侧机臂出现碰撞损坏，不需要更换整个机架，只要单独拆下受损机臂更换即可，降低了使用维护成本；中心舱的侧壁预留了扩展接口的安装位，可根据作业需求加装数传天线、避障传感器等外设，不需要对原有结构进行打孔改装。从气动布局的角度来说，四个旋翼呈X型分布，相比十字型布局，前向飞行时前方两个旋翼的下洗气流不会被机身过多遮挡，姿态控制的响应速度更快，

　　在进行低空巡检这类需要频繁调整飞行姿态的作业时，操控精度更有保障。另外，所有的走线都设计在机臂与中心舱的内部空腔里，没有外露的线束，一方面能降低飞行时的风阻，另一方面也能避免线束被桨叶剐蹭，或是在户外作业时被树枝勾挂造成故障。电机座的安装面做了精加工平面，保证电机安装后轴系与机臂的垂直度，避免因为安装面倾斜导致旋翼转动时产生额外的振动，降低整机的振动水平，延长航电设备的使用寿命。电池舱的尺寸设计兼容主流的大容量锂聚合物电池，同时在舱内设计了防滑胶垫，即使飞行中出现较大的机动动作，电池也不会在舱内窜动，保证整机的重心始终保持在中心位置，不会因为重心偏移增加飞控的修正负担，减少不必要的动力消耗，提升续航表现。
