多型机载战术导弹结构三维造型

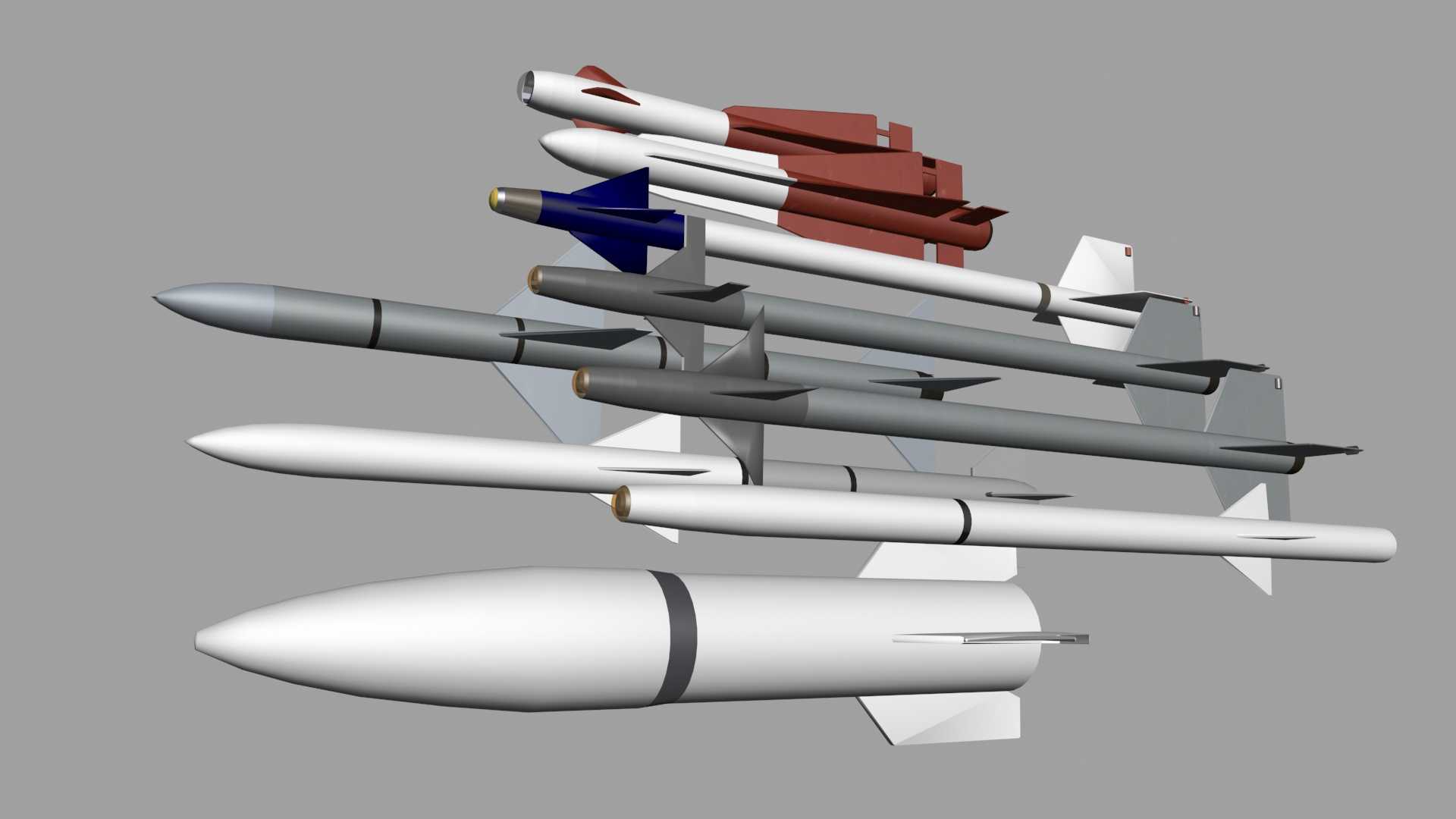

本次呈现的多型导弹三维造型，覆盖近距格斗、中距拦射、对面打击等不同作战场景的机载弹药构型，建模过程中严格参照实装的气动布局、结构分段逻辑完成中等精度几何还原，可直接用于航空装备教学演示、作战仿真场景搭建、挂载方案适配验证等场景。不同弹型的功能定位直接决定了外形设计逻辑：近距格斗弹采用小展弦比鸭式布局搭配大边条翼面，弹体头部为半球形钝头设计适配红外导引头安装，弹身长度控制在2.8米至3.2米区间，弹径127毫米至160毫米，翼展不超过650毫米，可适配多数战斗机翼尖挂点、轻型挂架的安装边界，翼面与舵面的转动间隙预留1.5毫米至2毫米，满足结构运动仿真的干涉检查需求。中距拦射弹采用正常式气动布局，尖锥形头部适配雷达导引头的透波罩安装，弹身中段设置四片小展弦比切尖三角翼，尾部为全动式舵面，弹体长度3.6米至4.2米，弹径203毫米，翼展控制在800毫米以内，适配机翼重载挂点、机腹半埋挂点的安装尺寸，弹体分段严格按照导引头舱、制导舱、战斗部舱、发动机舱、舵机舱的实际划分逻辑建模，各舱段连接位置的台阶、卡扣结构均做还原，可支持拆分组装演示需求。对面打击类弹药采用圆柱形弹体搭配折叠弹翼设计，弹体长度4.5米至5.2米，弹径350毫米至400毫米，折叠状态下翼展不超过550毫米，展开后翼展1.2米至1.5米，适配机载武器舱内埋挂载、机翼重型挂点的安装边界，弹体尾部的稳定翼、助推段结构均按实装比例还原。建模过程中对不同弹体的表面特征做了区分：红外格斗弹的头部导引头罩采用透光材质分色，弹身的防热涂层、电缆整流带、挂点接口位置均做几何特征还原；雷达制导导弹的头部透波罩、弹身的敌我识别天线、数据链天线凸起均按实际位置布置；大型对面弹药的弹体口盖、螺栓孔、折叠翼转轴结构均做中等精度刻画，既保证模型视觉还原度，又控制整体面数在合理区间，避免仿真场景运行时出现性能负载过高的问题。不同弹型的重心位置、挂载接口尺寸均参照通用机载挂架标准设置，可直接导入装配场景完成战机挂弹方案的匹配验证，无需额外调整安装基准。弹体各翼面的后掠角、相对厚度均按气动设计要求还原：近距弹鸭翼后掠角60度，边条翼从弹身中部延伸至尾段，保证大攻角飞行状态下的气动效率；中距弹弹翼后掠角45度，舵面偏角范围预留正负25度的运动空间，可支持飞行姿态仿真的舵面调整需求；大型对面弹药的折叠翼展开机构做简化结构还原，可演示折叠、展开两种状态的结构形态。模型整体采用中等精度建模标准，曲面过渡连续无破面，各部件装配无干涉，既可以用于静态展示场景的渲染输出，也可作为结构教学的演示载体，帮助从业者快速理解不同战术导弹的结构划分、气动布局逻辑与挂载适配要求。
