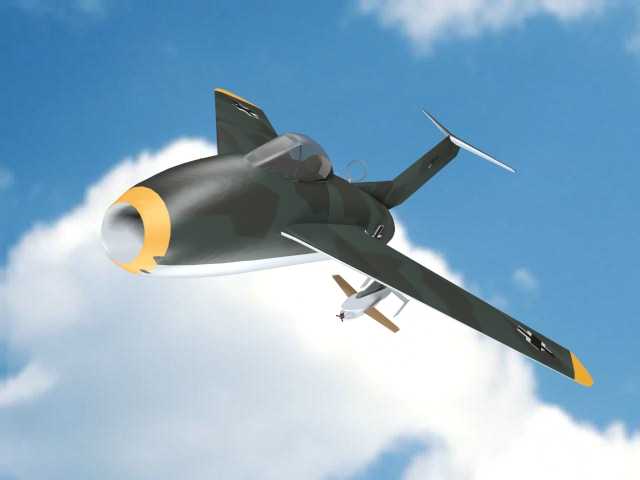

该款飞行器的三维结构还原,重点覆盖了早期喷气式战机的气动外形与机体布局逻辑,可用于航空史装备复原、虚拟仿真场景搭建、飞行器结构教学演示等场景。从实际用途维度看,这类单发喷气式战机最初定位为高空高速截击机型,承担要地防空、空中拦截敌方轰炸机编队的任务,机体结构设计围绕高速飞行下的气动减阻、重心配平做了大量针对性优化。
从设计思路来看,整机采用机头进气布局,进气道唇口做了圆弧过渡处理,避免高速气流进入压气机时产生紊流影响发动机工作效率,机头位置的环形黄色标识区实际为进气道防冰环的安装区域,该区域预留了加热管路的敷设空间,可适配高空低温环境下的防冰需求。机身采用纺锤形截面设计,最大截面位置处于机身中段35%左右的位置,符合跨音速面积律的早期设计特征,能够有效降低跨音速飞行时的波阻,机身蒙皮的分块逻辑沿气流流向布置,减少蒙皮接缝对气流的干扰,同时预留了机炮口、设备检修口的安装位置,检修口边缘做了倒角过渡,避免应力集中。
机翼采用后掠翼布局,后掠角控制在35度左右,兼顾低速起降阶段的升力特性与高速飞行的减阻需求,机翼前缘设置了缝道结构预留位,可在大迎角飞行时将下翼面高压气流导向上翼面,延缓翼面气流分离,提升失速迎角;机翼后缘预留了副翼、襟翼的安装转轴空间,副翼操纵摇臂的安装座位于机翼中段内部,可通过拉杆与座舱内的操纵杆联动,襟翼采用分段式设计,起降阶段可向下偏转25至35度,提升低速状态下的机翼升力,缩短起降滑跑距离。机翼尖部设置了配重块安装位,用于消除机翼高速颤振风险,配重块与机翼主梁采用螺栓连接,可根据试飞测试结果调整配重重量。
尾翼采用常规布局,垂直尾翼与水平尾翼均设置在后机身延长段上,垂尾后缘预留了方向舵的安装空间,方向舵转轴沿垂尾展向布置,可实现左右各25度的偏转角度,满足高速飞行时的航向调整需求;水平尾翼采用全动式设计,转轴位于水平尾翼弦长30%位置,可通过液压作动筒实现偏转,兼顾俯仰操纵效率与配平能力,尾翼与机身的连接段做了整流过渡,避免尾部产生紊流影响操纵效率。
起落架采用前三点式布局,前起落架安装在座舱下方的机身承力框上,采用支柱式减震结构,可实现向前收起并收纳至机头进气道下方的起落架舱内,主起落架安装在机翼根部的承力翼盒上,采用摇臂式减震结构,收起时可向内翻转收纳至机身中段的起落架舱内,起落架舱门的缝隙处预留了密封条安装槽,避免高速飞行时气流进入舱内产生阻力与噪音。
座舱采用水泡形座舱盖设计,座舱盖框架沿气流方向布置,减少对飞行员视野的遮挡,同时座舱内部预留了弹射座椅的安装导轨、仪表板安装支架、操纵杆与油门台的安装位置,座舱风挡位置预留了防弹玻璃的安装槽,可抵御小口径弹药的射击,座舱后部设置了设备舱,可安装无线电通讯设备、导航设备与飞行参数记录装置,设备舱的散热口设置在机身背部,利用飞行时的冲压气流为设备散热。
从安装边界来看,整机长度与翼展的比例控制在1.2:1左右,机身最大直径约为1.2米,机翼展弦比约为3.2,垂尾高度约为机身高度的1.5倍,各操纵面的偏转行程均预留了足够的间隙,避免偏转过程中与相邻结构产生干涉,机身内部的管路、线缆敷设通道沿机身纵梁布置,避开高温区域与活动部件的运动路径,所有承力部位的连接点均预留了螺栓安装孔与定位销孔,可满足结构装配时的定位精度要求。
在实际应用中,该结构模型可用于航空科普场景的虚拟展示,通过拆解模型可直观展示早期喷气式战机的内部结构布局与工作原理,也可用于飞行模拟类内容的资产制作,还原该机型的飞行操纵特性与气动表现,还可作为航空装备发展史的研究参考,对比早期喷气式战机与后续机型在结构设计、气动布局上的演进逻辑,为飞行器结构设计的教学提供具象的参考案例。模型的结构还原度覆盖了机体主要承力结构、气动外形、活动部件的运动逻辑,未做过度的细节简化,能够满足结构分析、运动仿真等不同场景的使用需求,各部件的分模逻辑符合实际制造工艺,可直接用于3D打印制作等比例实体模型,也可导入仿真软件进行气动特性、结构强度的初步分析验证。
