费塞勒FI-103R赖森伯格飞航装置结构还原

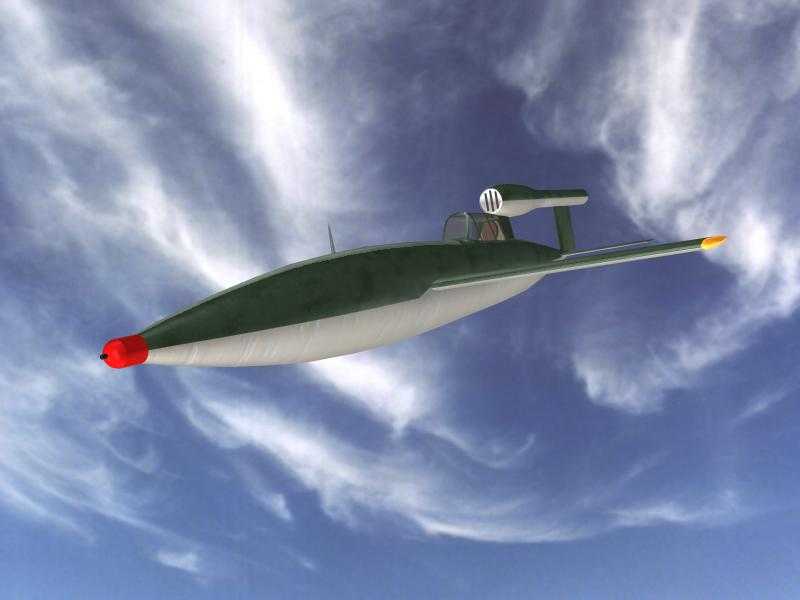

做航空装备逆向建模的同行应该都接触过早期脉冲动力飞航装置的结构还原项目，这次还原的费塞勒FI-103R赖森伯格，本质是有人操控版本的飞航装置，和常规无人飞航弹的结构差异点，首先集中在驾驶舱段的布局适配。从实际建模的尺寸边界来看，整段机身采用纺锤形流线修型，头部为碰撞触发段，直径从头部的钝圆段逐步向后过渡，到中段机身达到最大截面，之后再向尾段逐步收窄，整体长径比控制在6.2左右，这个比例是早期亚音速飞航装置平衡航程与飞行阻力的经典取值，既不会因为长径比过大导致结构刚度不足，也不会因为截面过宽带来额外的压差阻力。

从气动布局的设计思路来看，该装置采用中单翼布局，机翼为平直矩形翼，翼展和机身长度的比值约为0.53，机翼安装位置在机身最大截面处，这样的设计可以让机翼的升力中心和整机重心尽可能重合，减少飞行过程中的配平阻力，机翼后缘没有设置复杂的襟翼结构，仅保留了最基础的副翼操控面，毕竟这类装置的飞行剖面非常固定，从发射到末端俯冲的全程，不需要复杂的低速起降操控，简化操控面结构反而能降低结构重量，提升有效载荷占比。尾段采用了双垂尾加平尾的常规布局，垂尾安装在平尾两端，避开了机身背部脉冲发动机的高温喷流区域，避免发动机喷流直接冲刷尾翼结构导致材料热失效，这个细节是很多新手建模时容易忽略的点，要是直接把垂尾布置在机身轴线位置，脉冲发动机工作时的尾喷流温度超过600摄氏度，普通铝合金蒙皮根本承受不住长时间的热冲刷，很容易出现结构变形。

动力系统的安装位置在机身背部，采用独立的挂架结构和机身承力框连接，发动机进气口突出在驾驶舱后上方，这样的布局可以避免机身头部的附面层气流进入发动机进气道，影响脉冲发动机的工作效率，毕竟脉冲发动机对进气气流的紊乱度非常敏感，一旦附面层低能气流大量进入，很容易出现发动机熄火、推力不稳定的问题。挂架的结构设计上，采用了四个连接点和机身主承力框固定，连接点的位置分别对应发动机的前后重心位置，避免发动机工作时的振动传递到机身段引发共振，脉冲发动机的工作振动频率大概在50赫兹左右，要是连接点的刚度匹配不合理，很容易和机身结构产生耦合振动，轻则导致操控面震颤，重则直接引发结构解体。

驾驶舱段的设计是R型和基础版本最大的差异点，舱段布置在机翼前缘前方的机身段，座舱盖采用凸出机身的流线型设计，既保证了驾驶员的前向视野，也尽可能减少了凸出结构带来的额外阻力，座舱内部仅保留了最基础的高度表、空速表和发动机转速表，没有多余的航电设备，毕竟这类装置的作战使命非常单一，驾驶员只需要完成航线修正、对准目标的操作，不需要复杂的导航、通讯设备。座舱段的承力结构采用了局部加强的框梁设计，因为驾驶舱位置刚好是机身头部载荷传递的关键路径，头部触发段的碰撞载荷需要通过这个框梁传递到机身主承力结构，要是这个位置的结构刚度不足，很可能在飞行过程中出现头部变形，导致飞行轨迹偏移。

从实际应用场景来看，这类有人飞航装置的建模还原，主要用于航空史研究、早期航空装备结构教学、博物馆展陈模型制作等场景，建模过程中需要严格匹配历史实物的结构比例，不能随意修改气动外形的细节，比如头部的红色触发段长度、机身上下分色的位置线、机翼和机身的安装角，这些细节都是还原历史实物的关键。安装边界方面，该装置的发射方式通常是采用滑轨弹射起飞，或者由载机挂载投放，所以机腹位置预留了弹射挂架的连接接口，接口位置在机身重心前方约120毫米处，这个位置可以保证弹射发射时的姿态稳定，不会出现发射瞬间抬头或者低头过度的问题。要是用于展陈模型的制作，还需要考虑起落架的临时安装结构，不过原版的R型装置是没有可收放起落架的，仅在发射时配备一次性的滑橇，起飞后就会直接抛掉，减少飞行过程中的结构重量和阻力。

结构细节上，机身蒙皮采用了分段拼接的设计，每段蒙皮的长度约为800毫米，通过铆钉和内部的桁条、隔框连接，隔框的间距控制在400毫米左右，这个间距可以保证机身在亚音速飞行时的蒙皮刚度，不会因为气动载荷出现蒙皮鼓包或者凹陷。机翼的内部结构采用了单梁式设计，主翼梁穿过机身中段的承力框，两侧机翼通过螺栓和主翼梁连接，这样的设计既方便生产装配，也能保证机翼的承力强度，机翼的翼型采用了相对厚度12%的平凸翼型，这种翼型的升阻比在亚音速段表现优秀，而且结构简单，加工难度低，非常适合一次性使用的飞航装置。尾翼的结构和机翼类似，平尾采用对称翼型，保证在不同迎角下的操控力矩稳定，垂尾的后掠角为0度，和机翼一样采用平直翼设计，加工难度低，结构刚度好。

很多刚接触航空建模的人会觉得这类早期飞航装置结构简单，随便拉个机身曲面加机翼就行，但实际还原的时候会发现，很多细节的尺寸比例要是卡不准，整个模型的气动外形就会走形，比如脉冲发动机的长度和机身长度的比例，发动机进气口和座舱盖的相对位置，尾翼和发动机喷口的距离，这些参数都是经过实际试飞验证的，差个几毫米，整个模型的观感就会和实物差很多。做这类装备的结构建模，核心不是做的多炫酷，而是要把原始设计的工程逻辑还原出来，为什么机翼装在这个位置，为什么发动机挂在背部，为什么垂尾要布置在平尾两端，这些设计背后的工程考量，才是三维模型真正的价值所在，而不是单纯的外形曲面堆砌。
