迈凯轮本田MP4-30赛车空气动力学结构

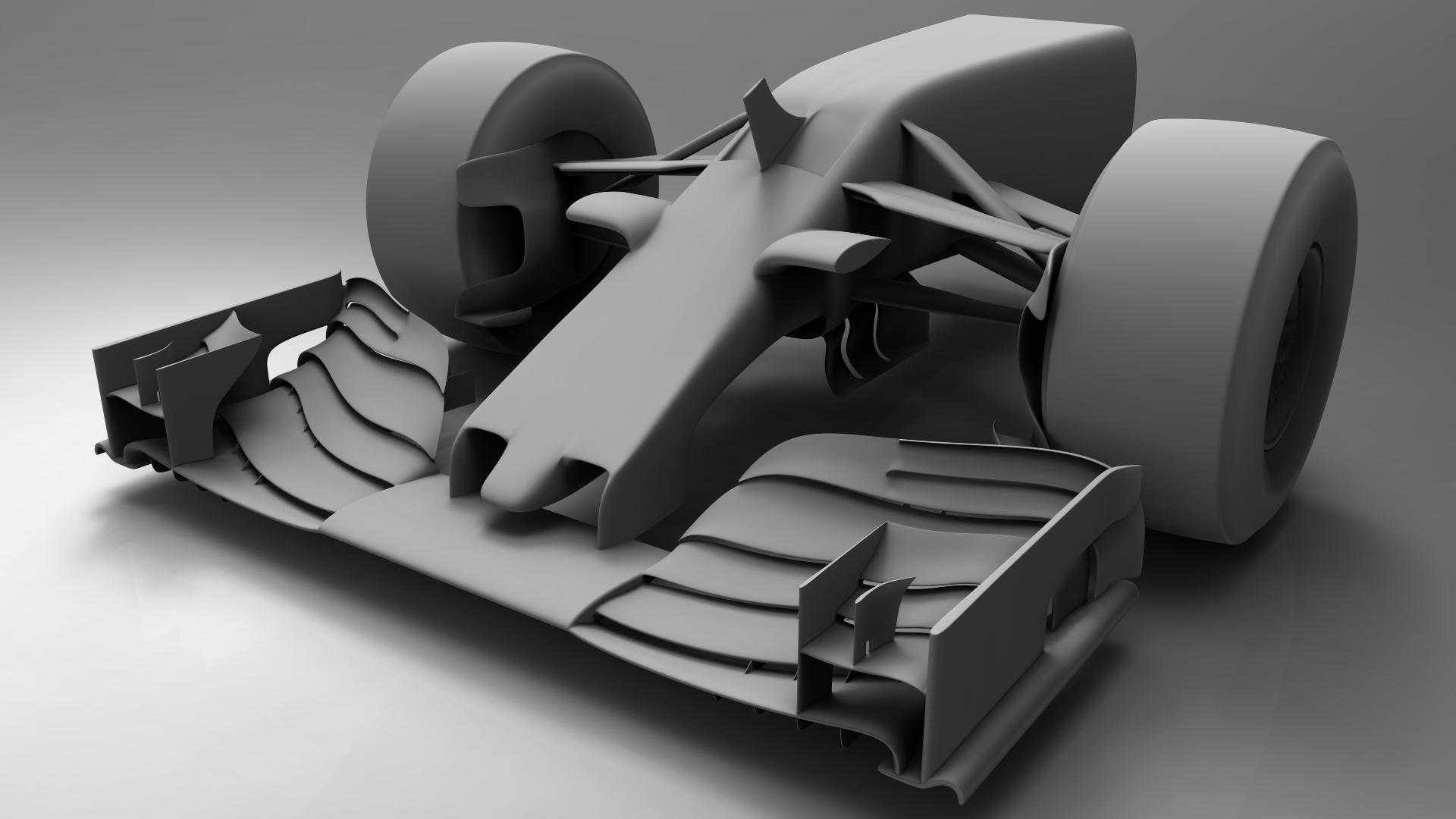

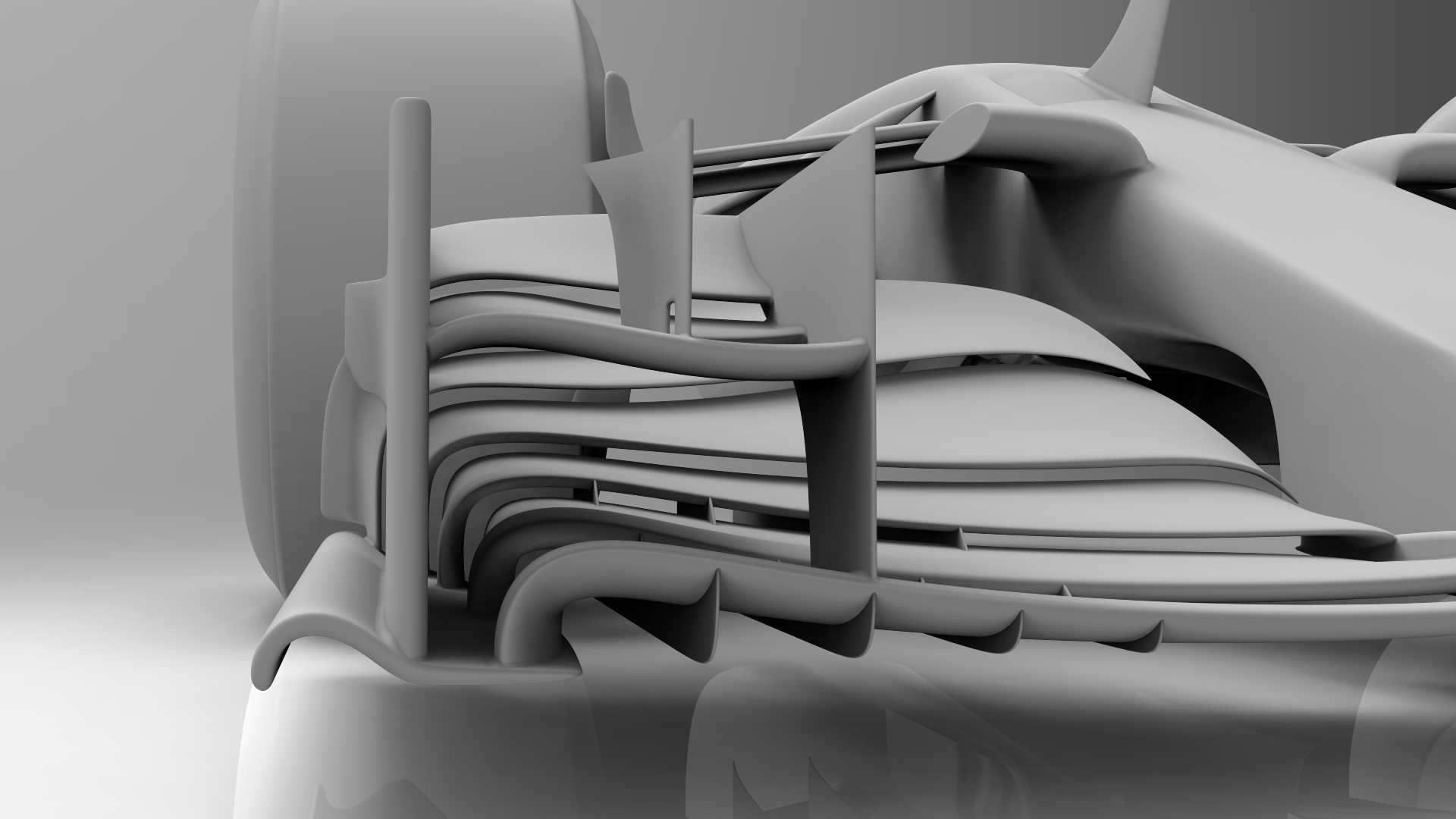

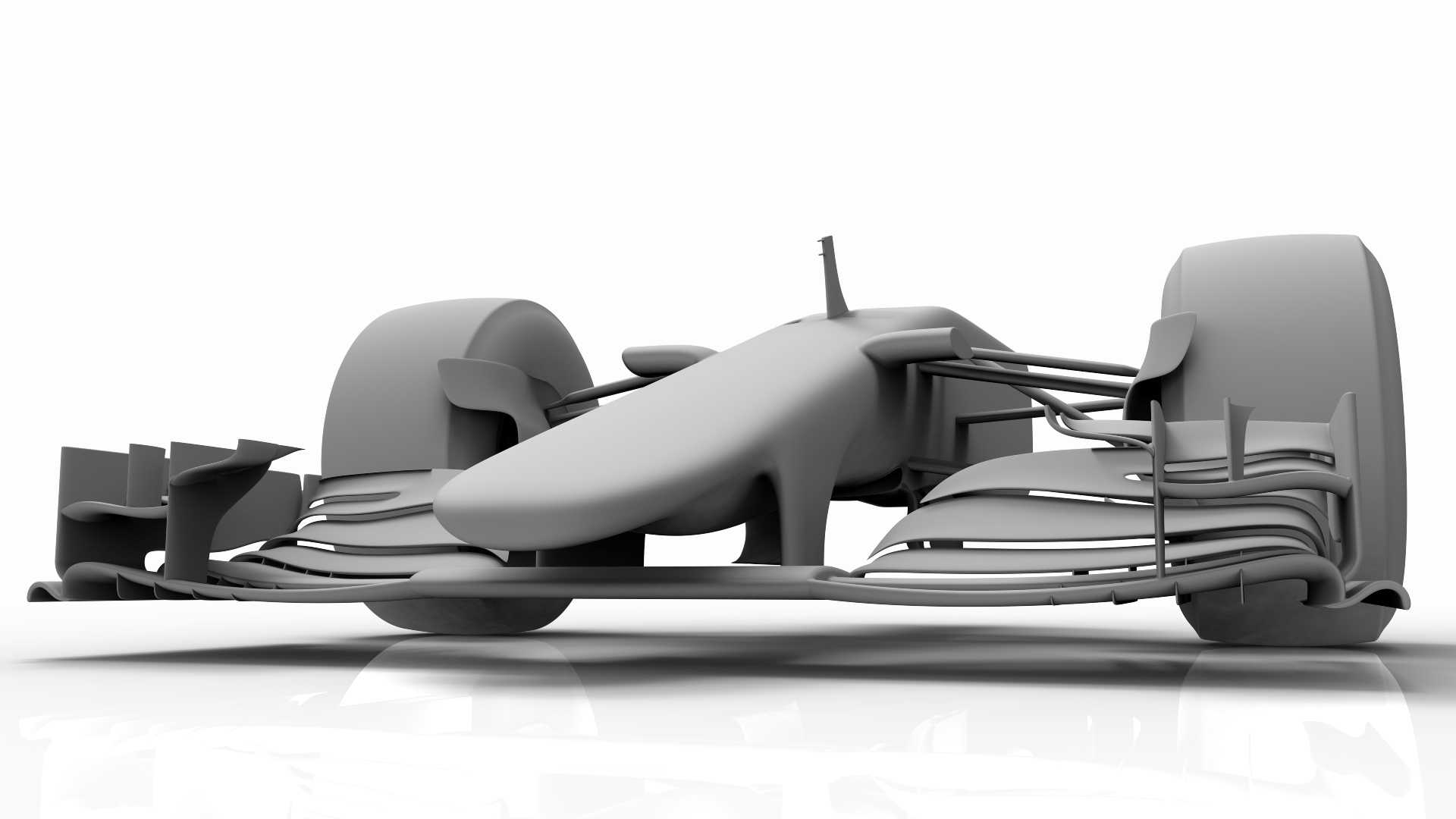

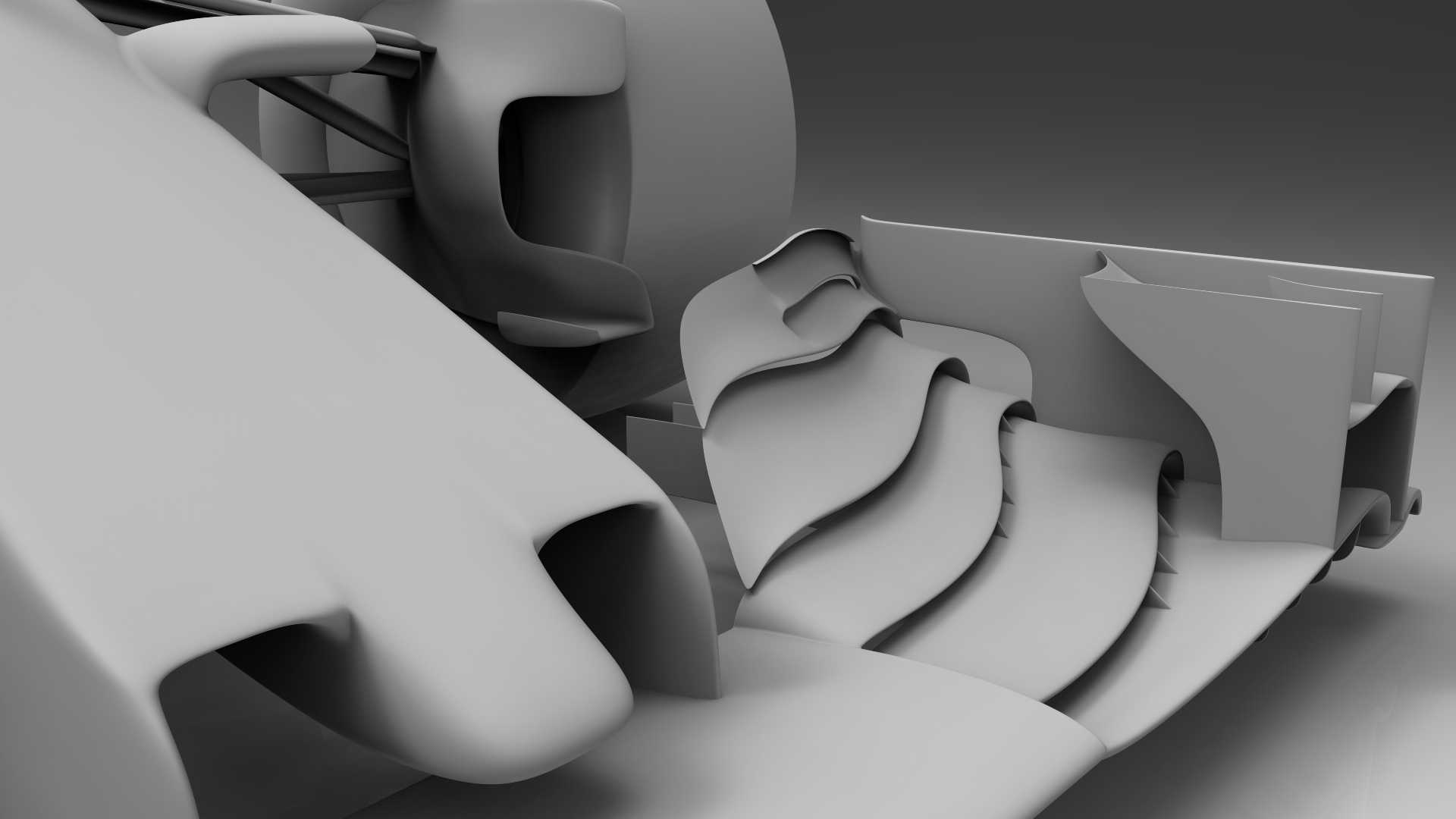

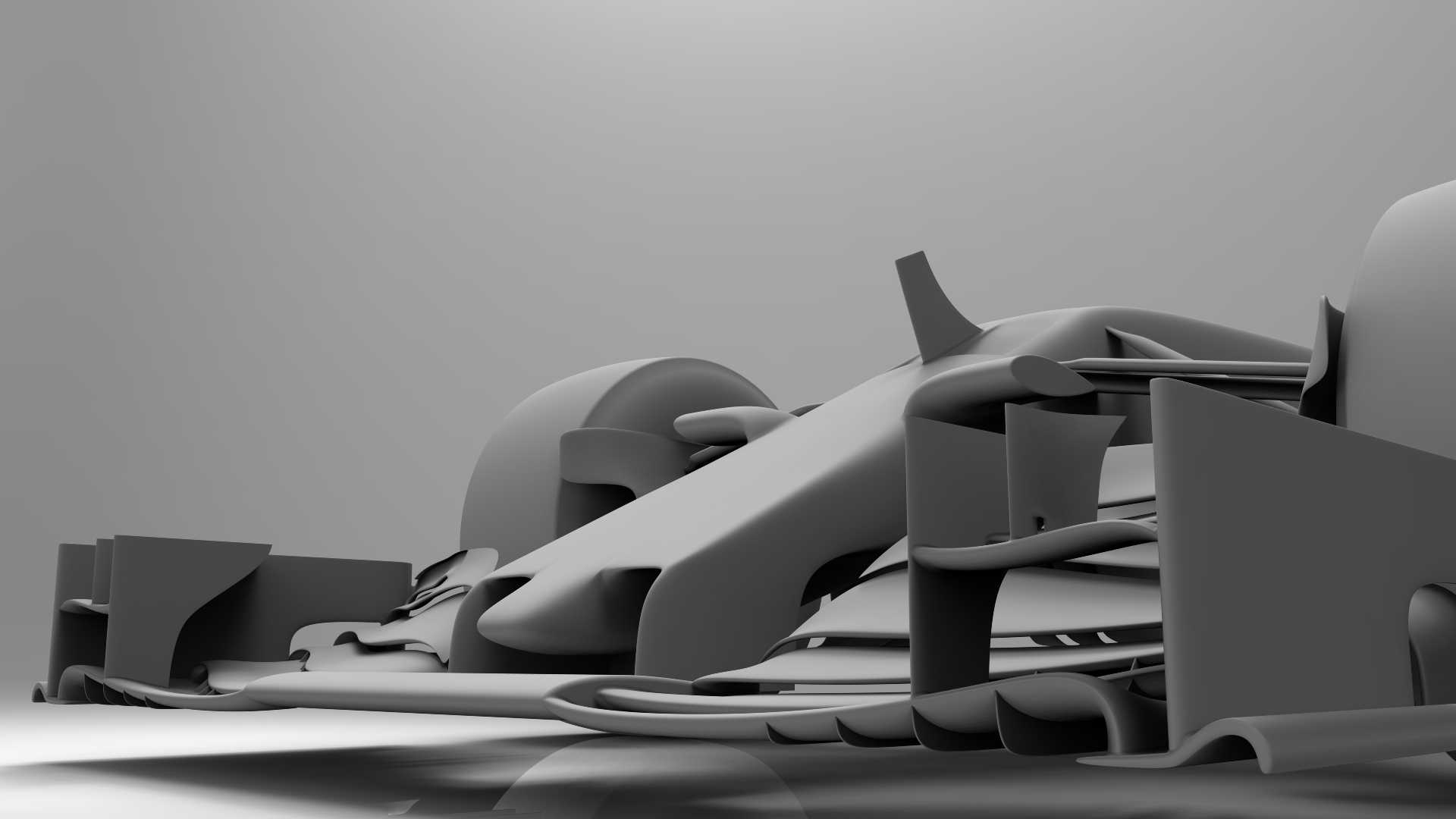

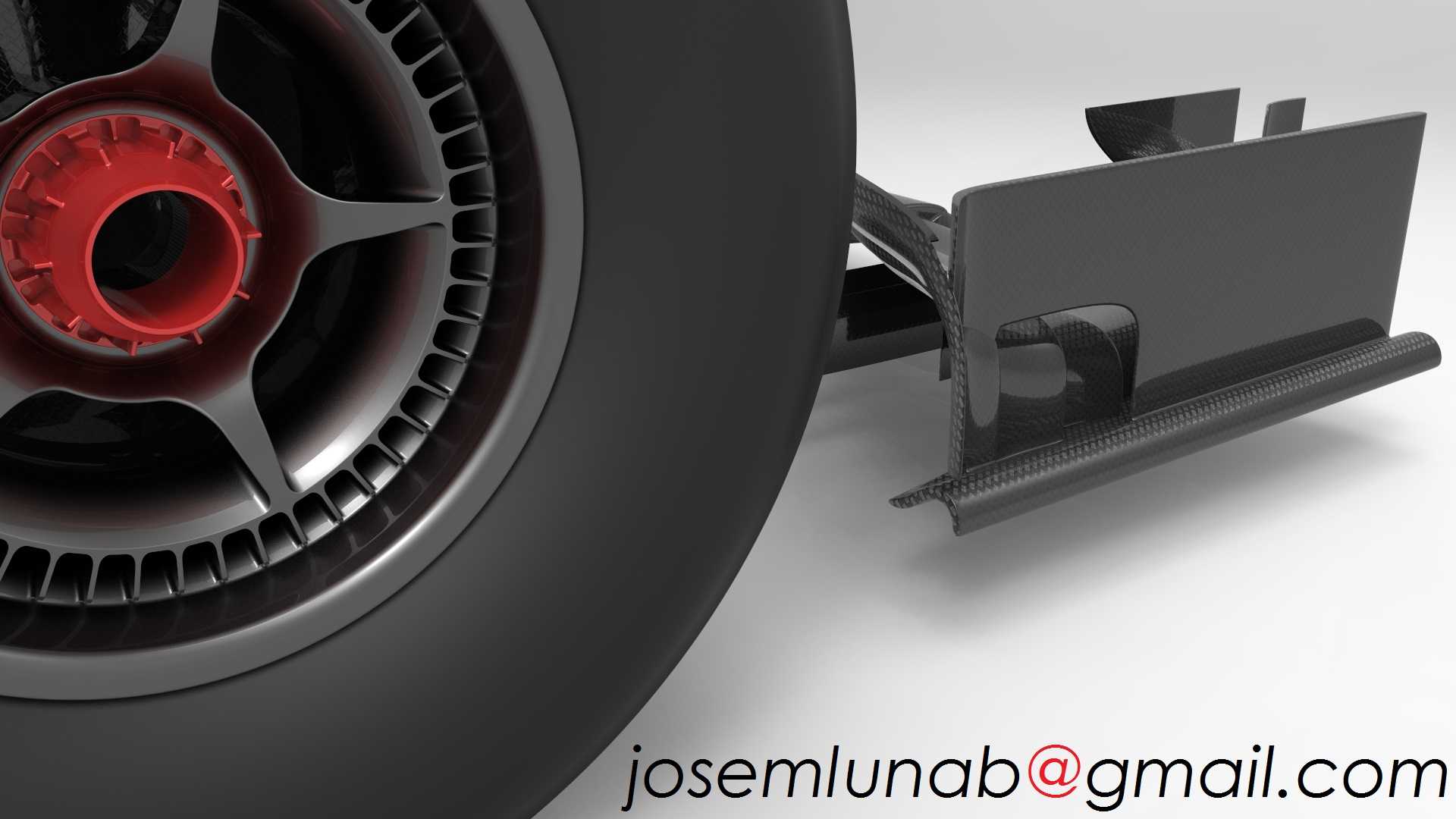

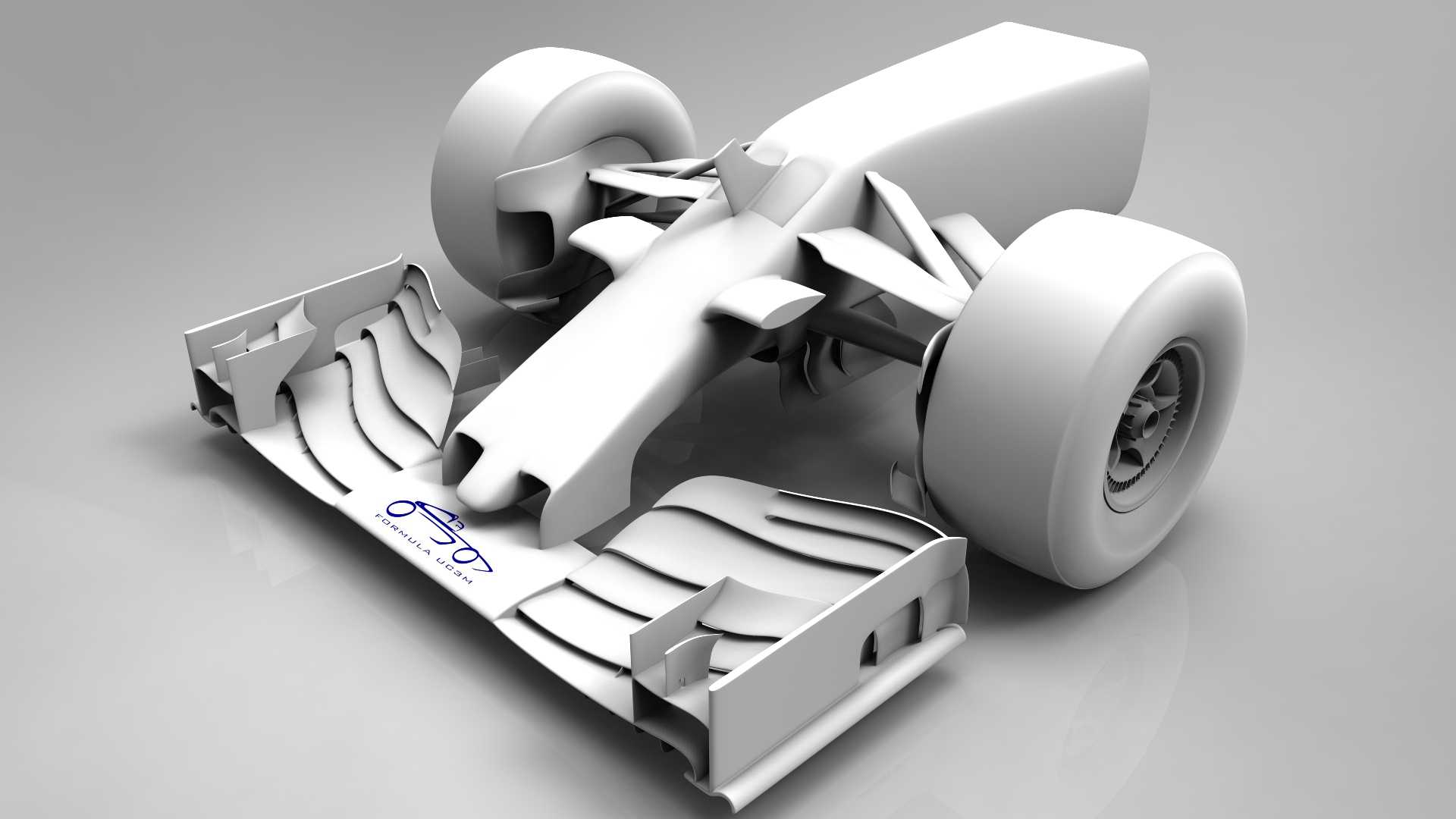

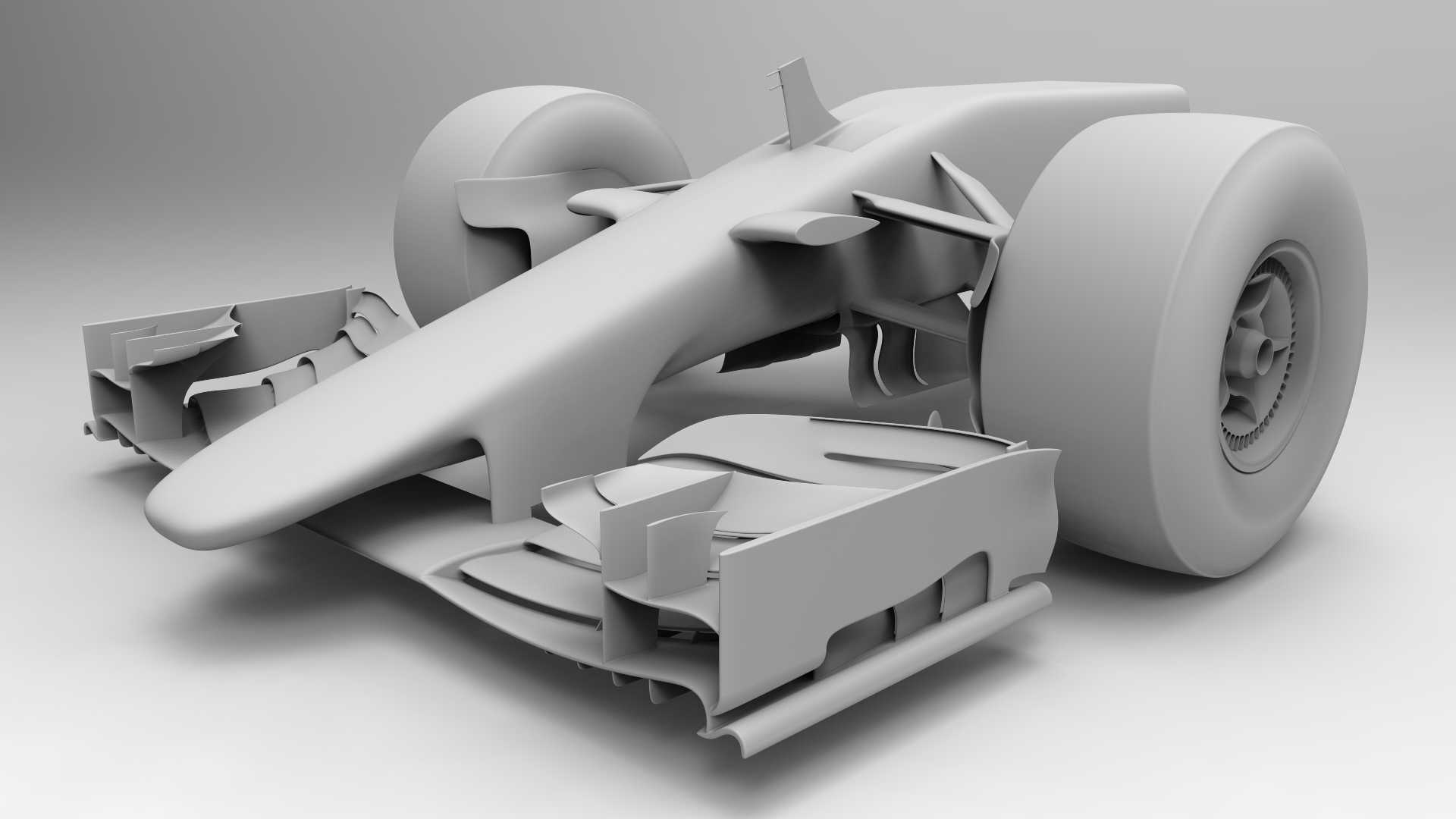

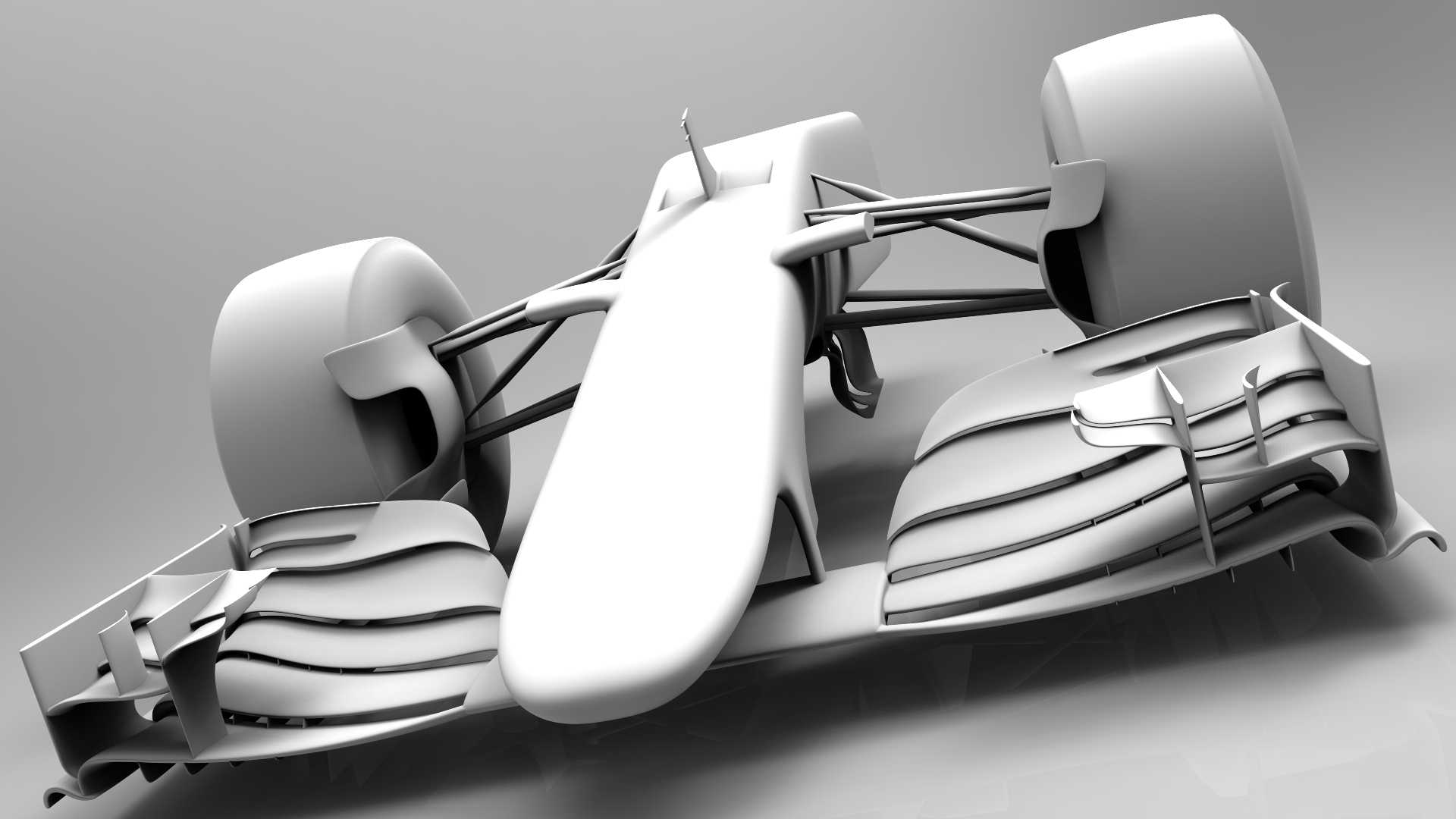

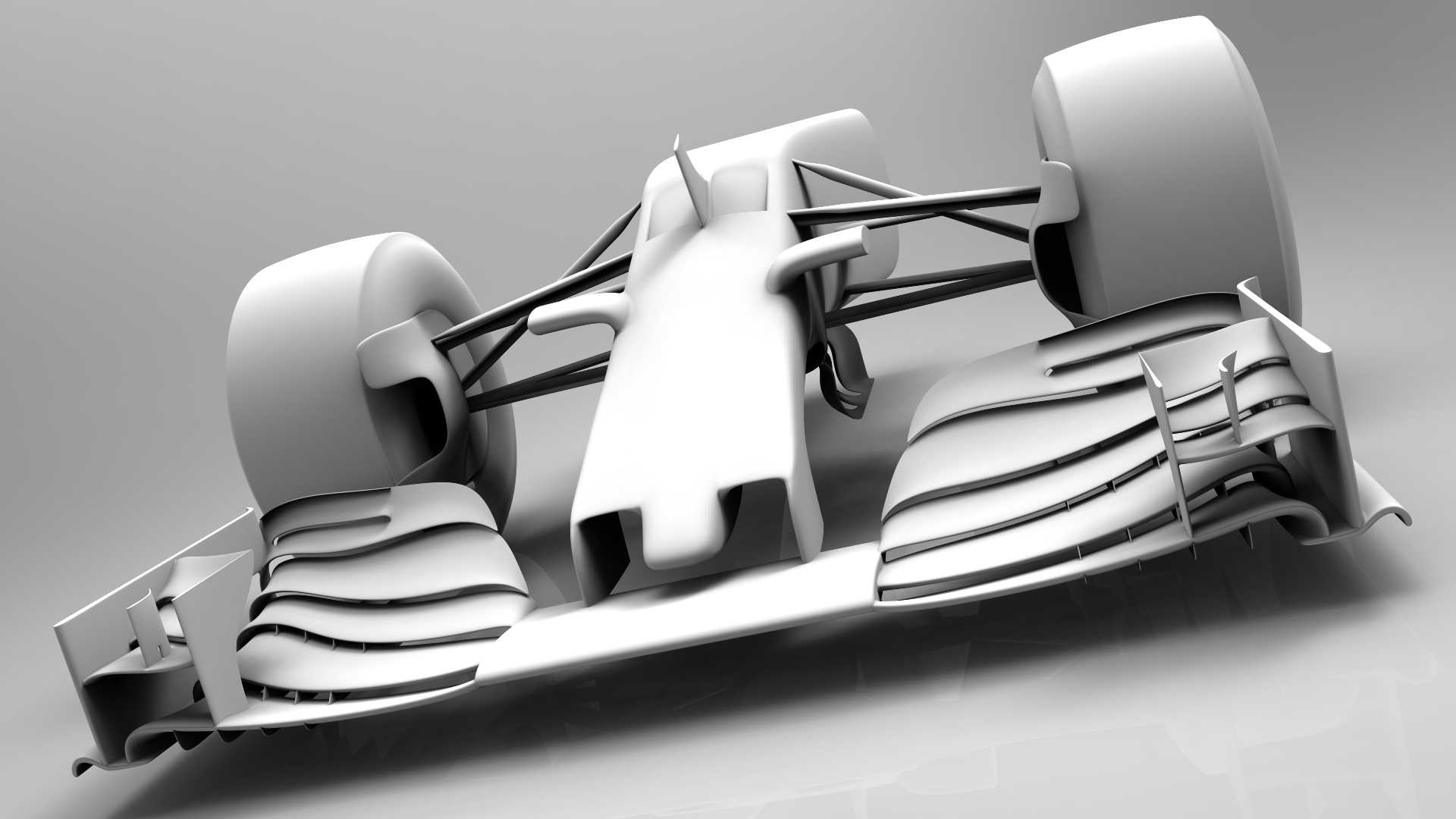

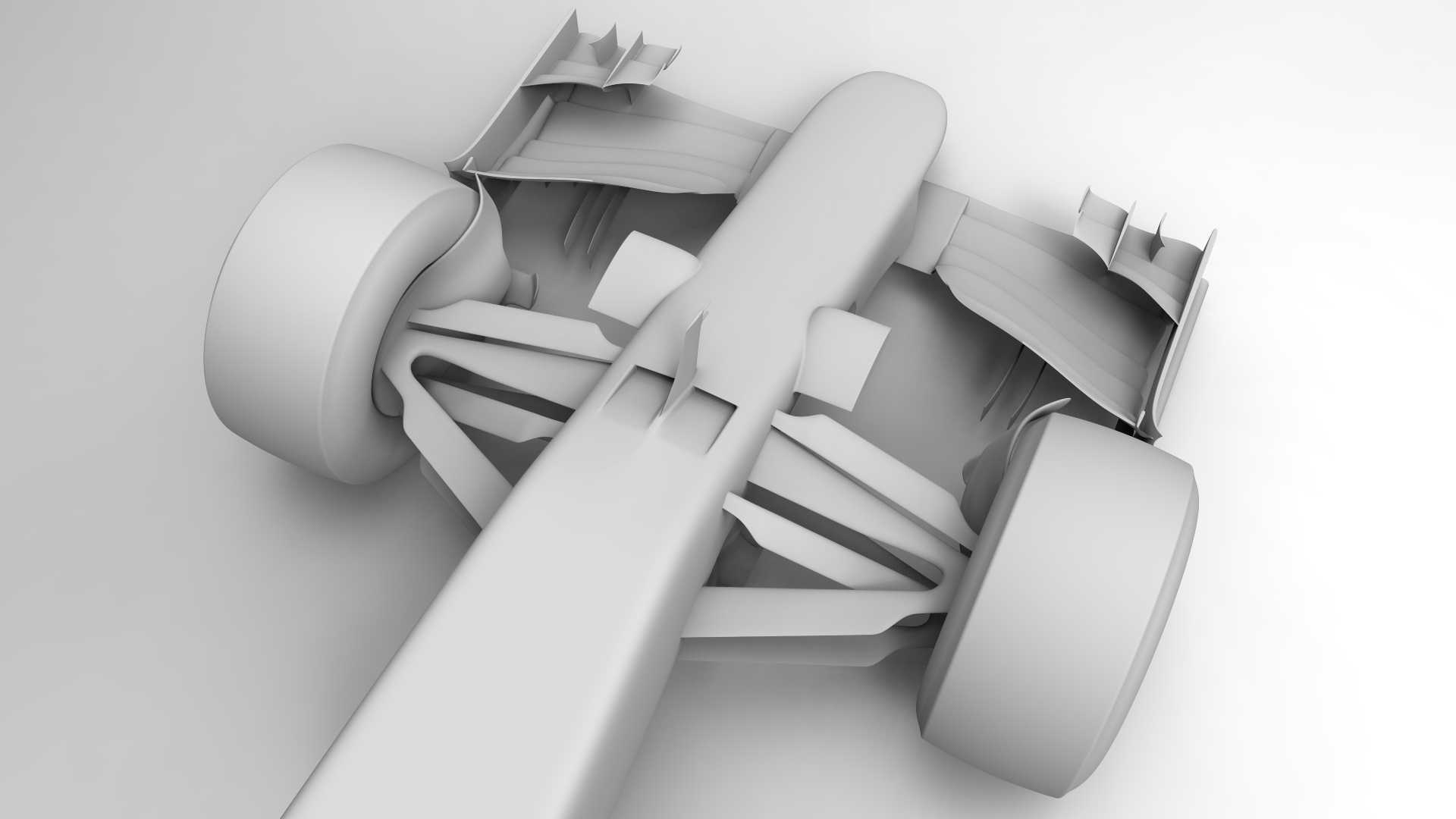

　　在赛车工程研发领域，空气动力学性能的验证与迭代始终是核心环节，这套针对迈凯轮本田MP4-30打造的空气动力学结构，可直接用于CFD仿真前置建模、赛道风洞试验对标、赛车工程教学演示等场景，覆盖从高校赛车工程专业的课题研究，到业余赛车改装团队的方案验证等多元使用需求。不同于量产车的空气动力学设计优先兼顾风阻系数与日常行驶稳定性，F1赛车的空气动力学设计核心是在规则框架内最大化下压力输出，同时平衡直道尾速与弯道抓地力的矛盾关系，这套结构在设计时完全围绕这一核心逻辑展开。前翼部分采用多段式襟翼分层设计，每一段翼片的攻角都经过梯度匹配，靠近鼻锥的内侧翼片负责梳理流向底盘的气流，避免气流在底盘前部形成紊流区影响扩散器工作效率，

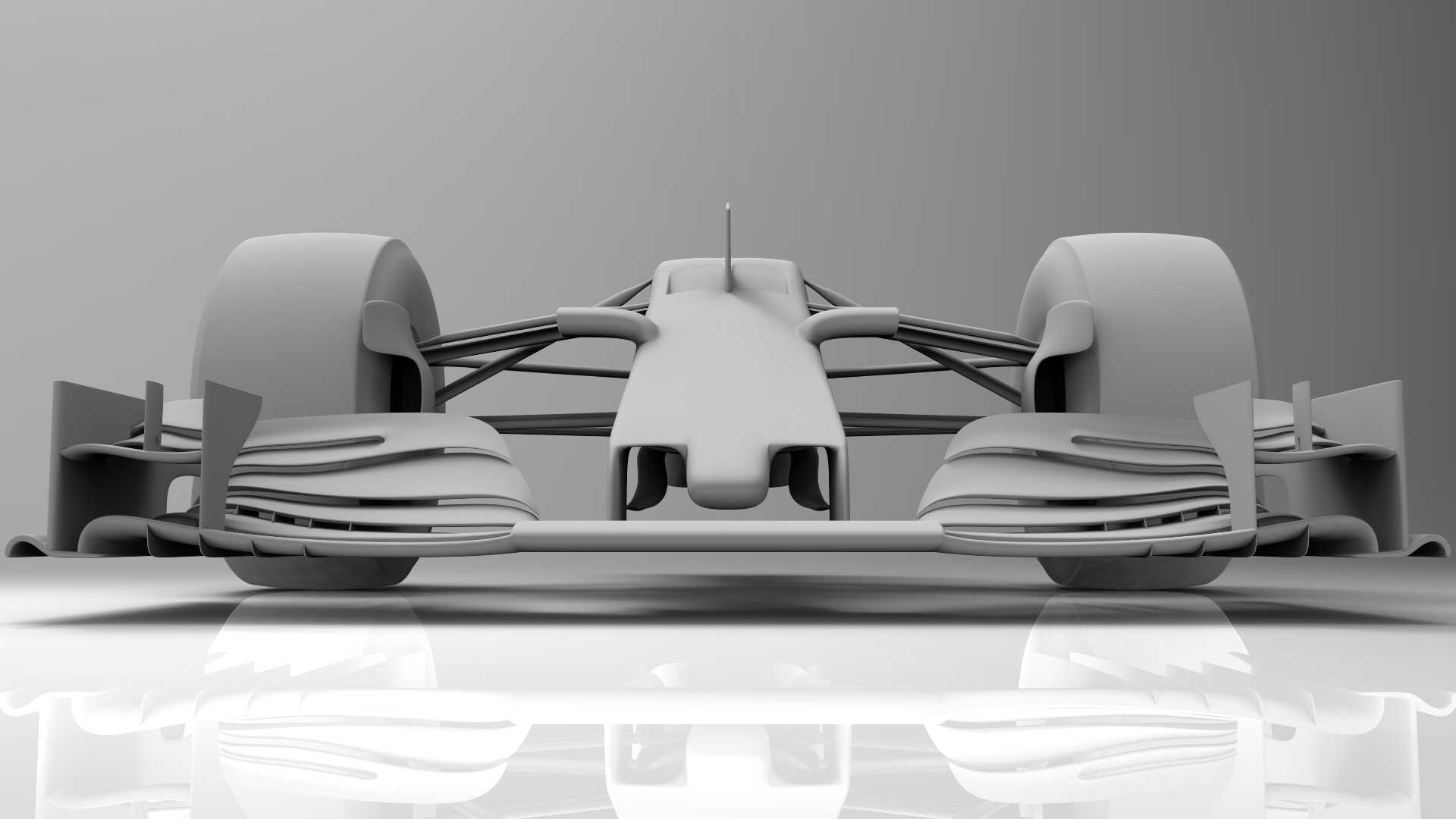

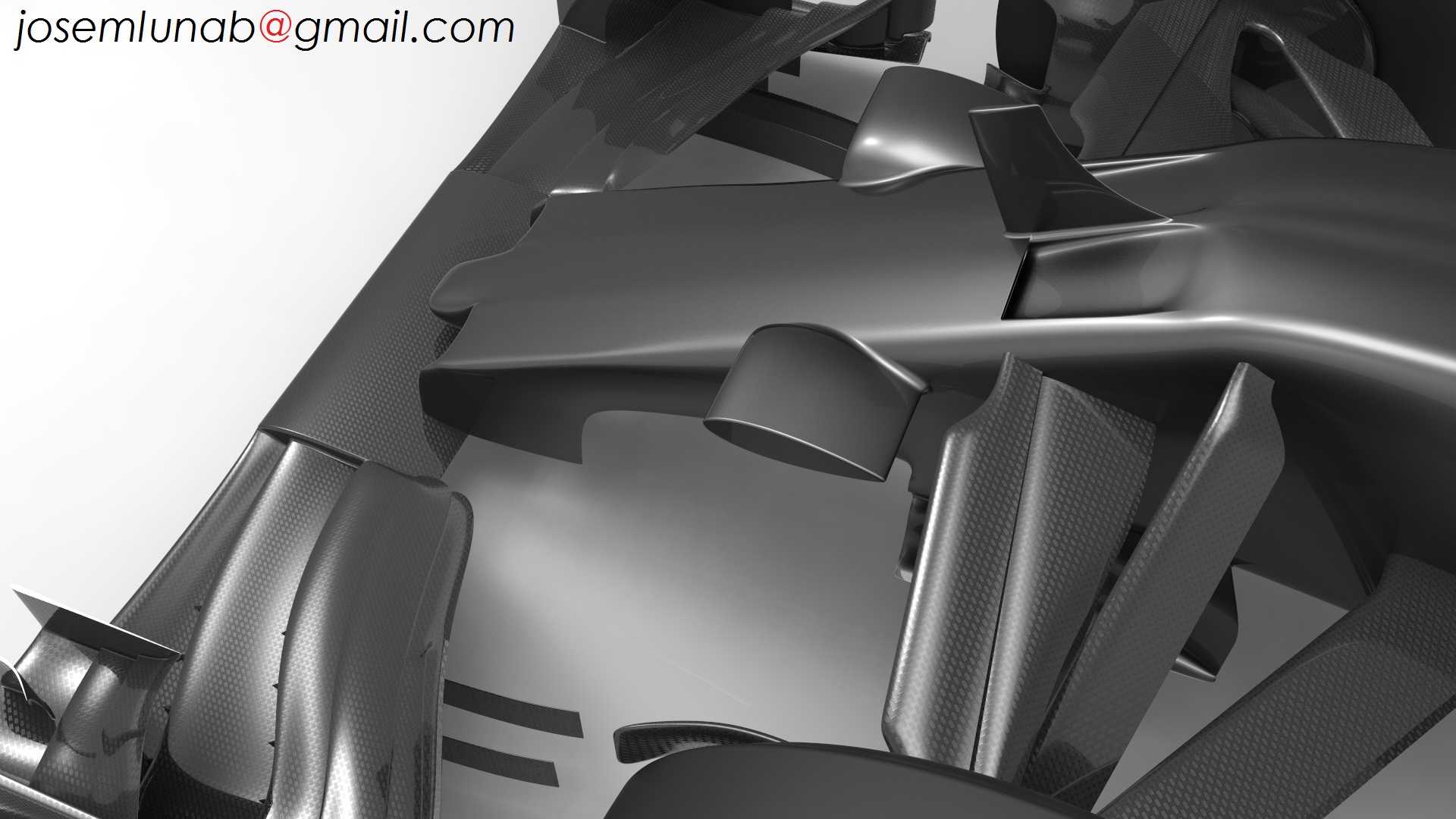

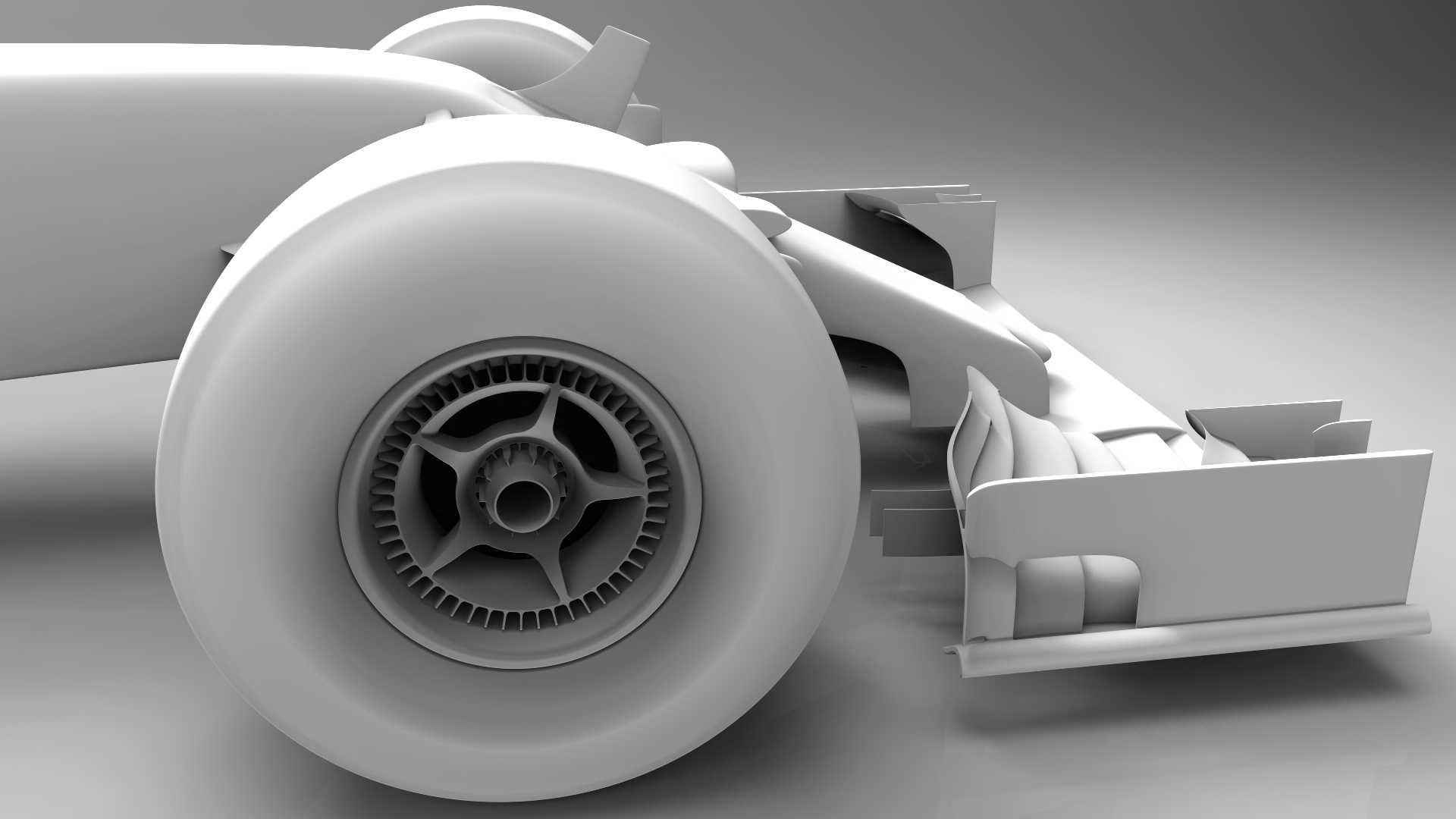

　　外侧翼片则专门设计了导流切口，将前轮旋转产生的乱流引导至车身侧部，减少气流直接撞击轮胎形成的阻力，同时为后续的侧箱气流通道提供稳定的来流。前翼与鼻锥的连接区域采用了窄锥过渡设计，尽可能缩小鼻锥的迎风截面积，同时将鼻锥下方的气流通道完全打通，让更多高速气流能够直接进入底盘区域，为尾部扩散器提供充足的气流流量。车身侧箱的气动结构采用了内收式轮廓设计，侧箱上部的导流鳍片按照气流流向做了曲面优化，能够将前翼导出的侧方气流精准引导至尾部的散热出口与尾翼区域，侧箱下部的进气口边缘做了圆角过渡处理，避免气流在进气口边缘产生分离，保证散热系统的进气效率同时，减少进气阻力。尾翼部分采用了主翼+副翼的双层结构，主翼采用大曲率翼型设计负责提供主要下压力，

　　副翼则带有可调角度的襟翼结构，可根据不同赛道的特性调整攻角，适配高速赛道低阻需求与低速赛道高下压力需求的切换，尾翼两端的端板做了锯齿形边缘设计，能够打散翼尖涡流，减少涡流带来的诱导阻力，同时避免尾翼气流对后方赛车的气流场造成过度干扰，符合赛事的气动规则要求。底盘区域的设计是整套气动结构的核心，底盘前部的导流板阵列按照阶梯式排布，能够将进入底盘的气流逐步加速，让气流在底盘中部形成低压区，配合尾部的扩散器结构，将底盘下方的气流快速抽出，形成上下表面的压力差从而产生强大的下压力，扩散器内部的导流叶片按照气流扩散角度做了12度到18度的梯度变化，避免气流在扩散器内部发生分离，保证扩散器的抽气效率。在建模过程中，

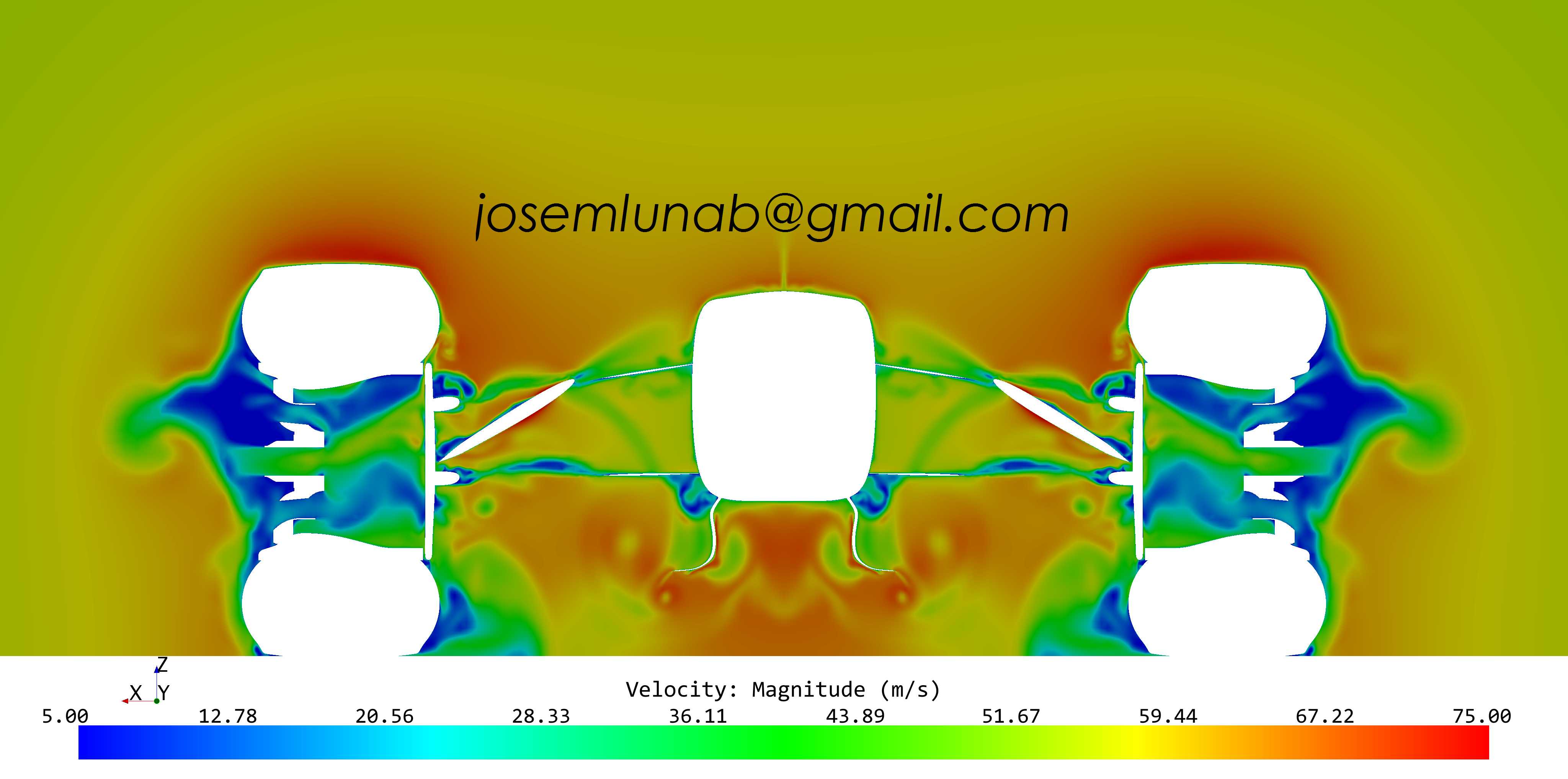

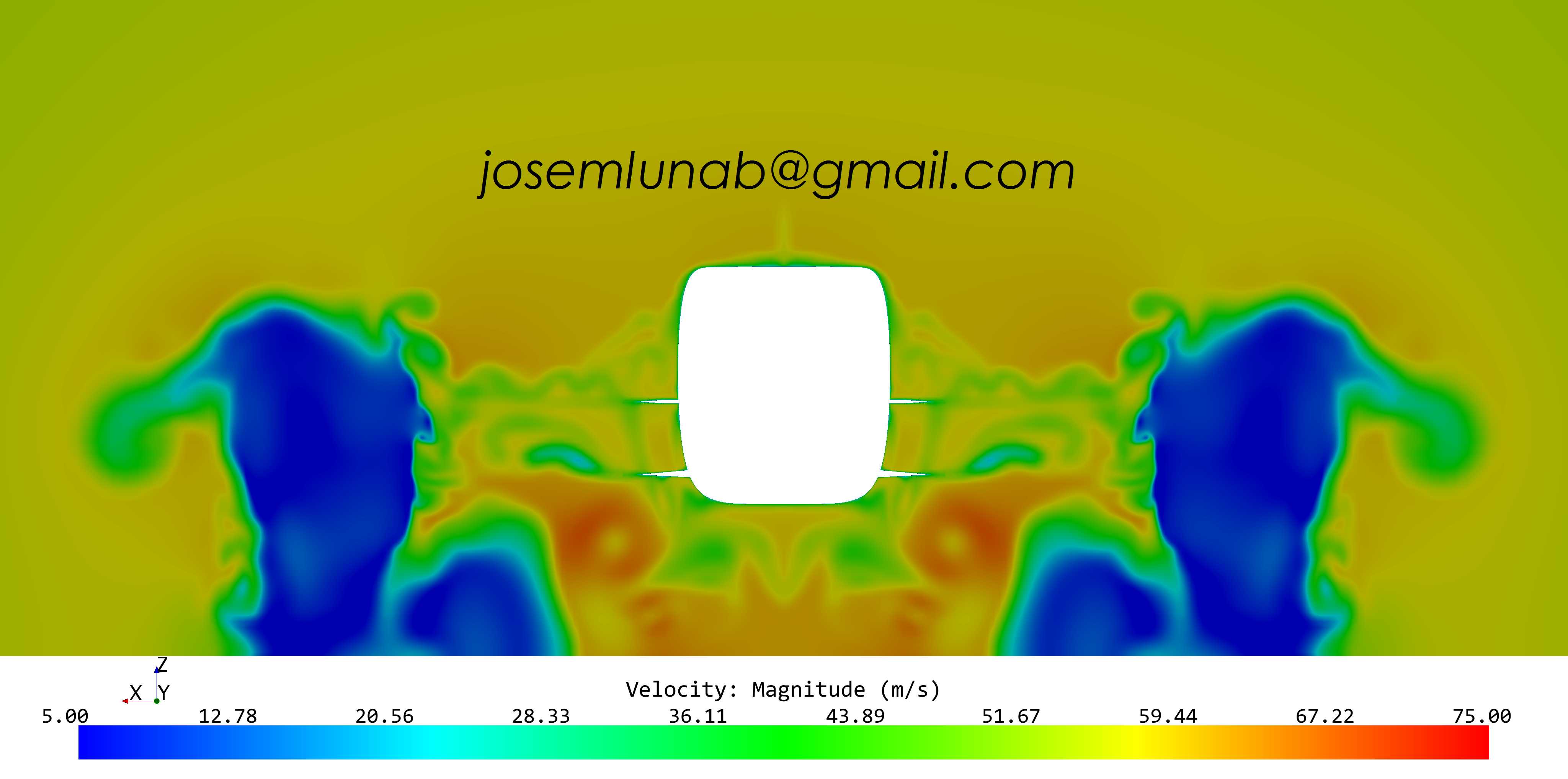

　　所有气动曲面都采用了G2连续的曲面过渡，避免曲面出现棱角或者曲率突变导致的气流分离，每一处翼片的厚度都按照实际赛车的碳纤维铺层厚度做了等比例还原，前翼、侧箱、尾翼等易损气动部件的安装边界都预留了标准的快拆接口位置，接口的安装孔位与实车的碳纤维单体壳安装点完全匹配，可直接用于后续的结构强度仿真或者改装件的3D打印制作。针对CFD仿真的使用需求，建模时对所有曲面做了封闭处理，没有出现破面或者重叠面的问题，曲面的网格划分友好度较高，可直接导入流体仿真软件进行边界层网格划分，不需要额外进行几何修复工作。在实际工程应用中，这套结构既可以作为F1空气动力学教学的具象化案例，帮助学生理解不同气动部件的作用逻辑，也可以作为业余方程式赛车设计的参考蓝本，将其中的前翼导流、扩散器设计等思路移植到大学生方程式赛车的设计中，还可以用于赛车主题的展陈模型制作，所有曲面的细节还原度足够支撑高精度的渲染与3D打印输出。不同于常规的整车外观模型，这套结构重点还原了所有与空气动力学相关的细节，包括翼片上的微型导流槽、侧箱上的气流梳理凸起、尾翼端板上的涡流发生器等容易被忽略的细节，这些细节恰恰是影响气动效率的关键，在高速行驶状态下，这些微型结构能够梳理局部气流，减少局部紊流带来的阻力损失，累计可提升约3%到5%的下压力输出，在分秒必争的赛车赛事中，这一提升足以影响单圈成绩的排名。
