一级方程式赛车前翼空气动力学结构设计

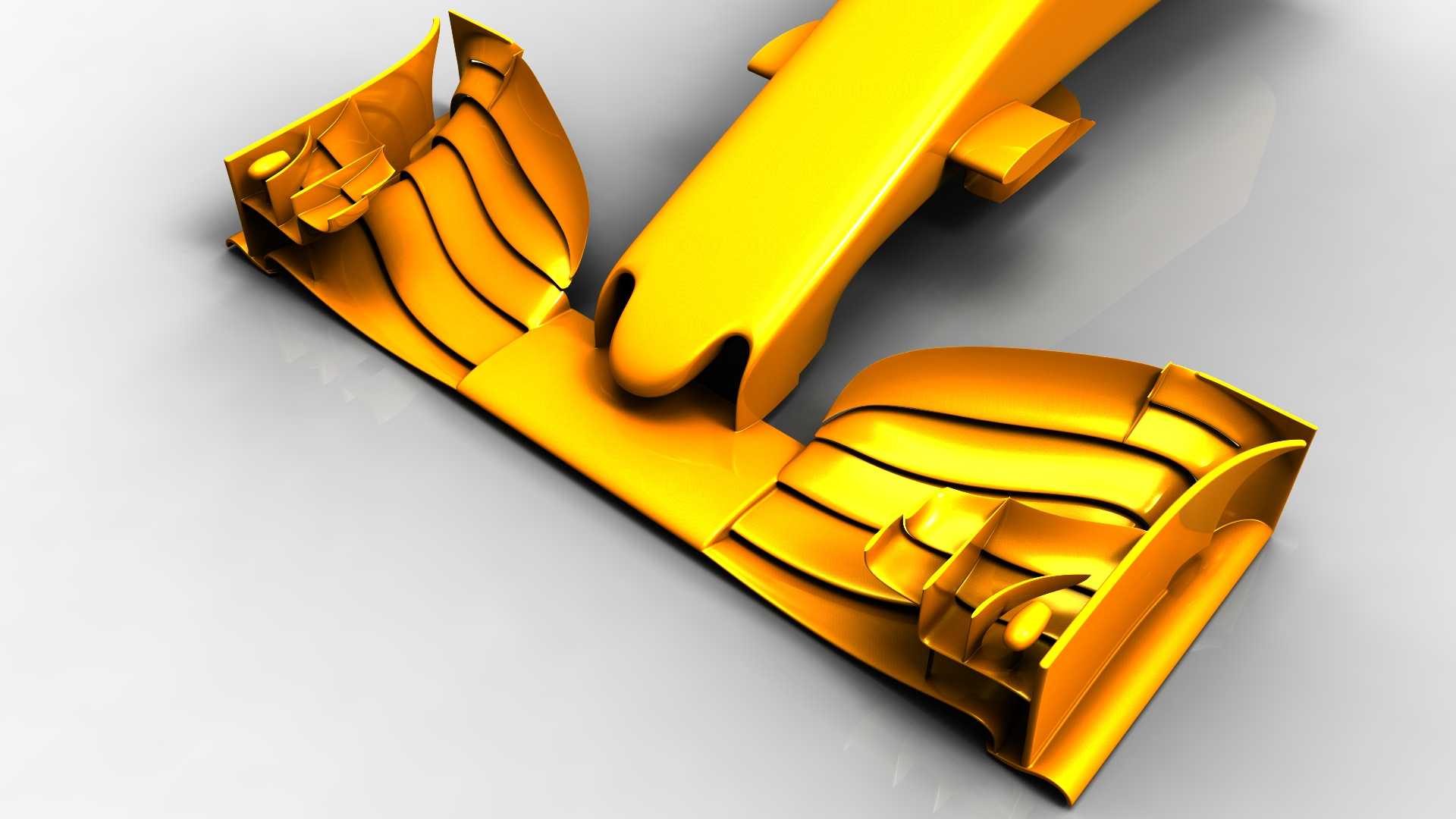

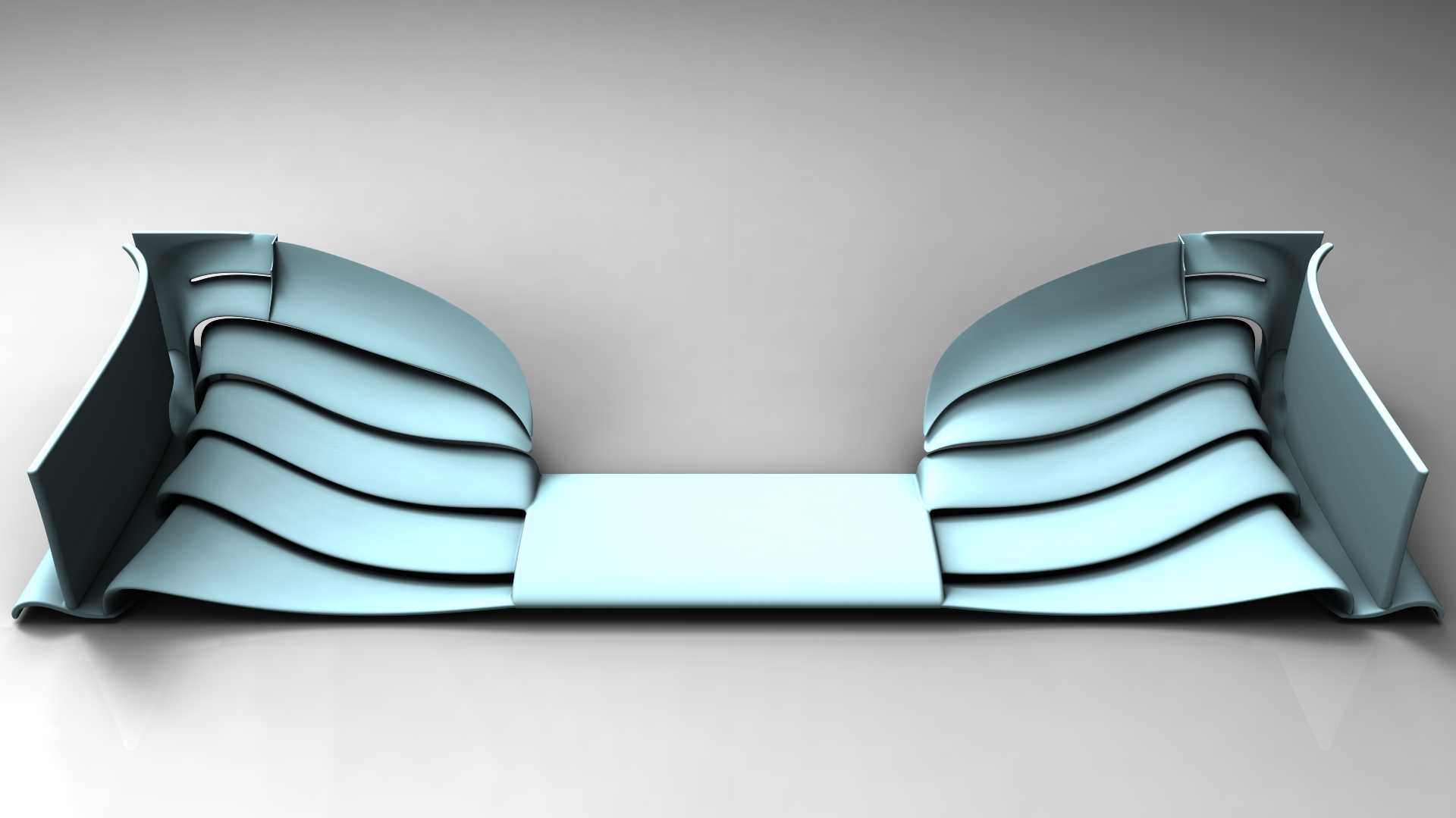

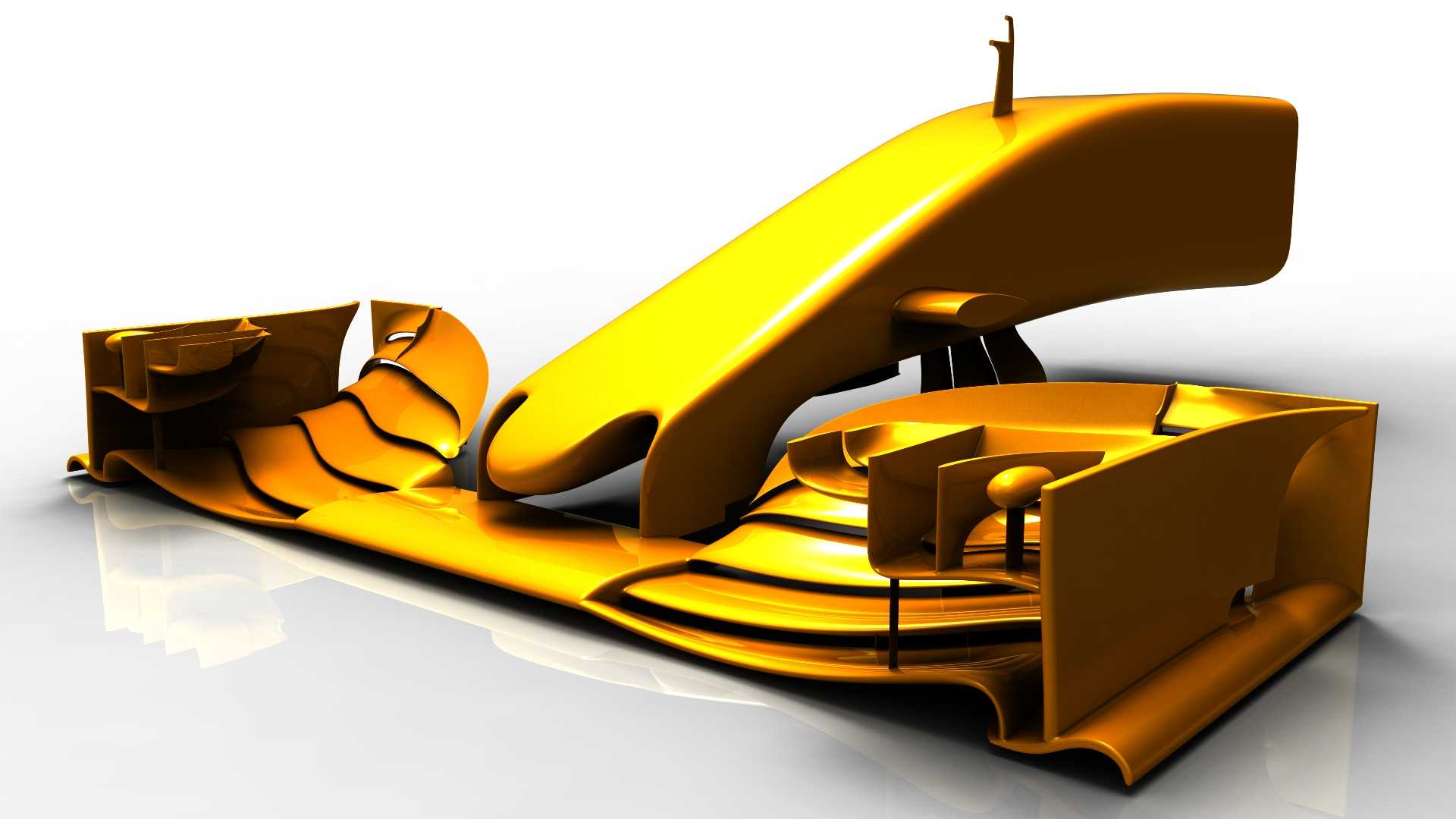

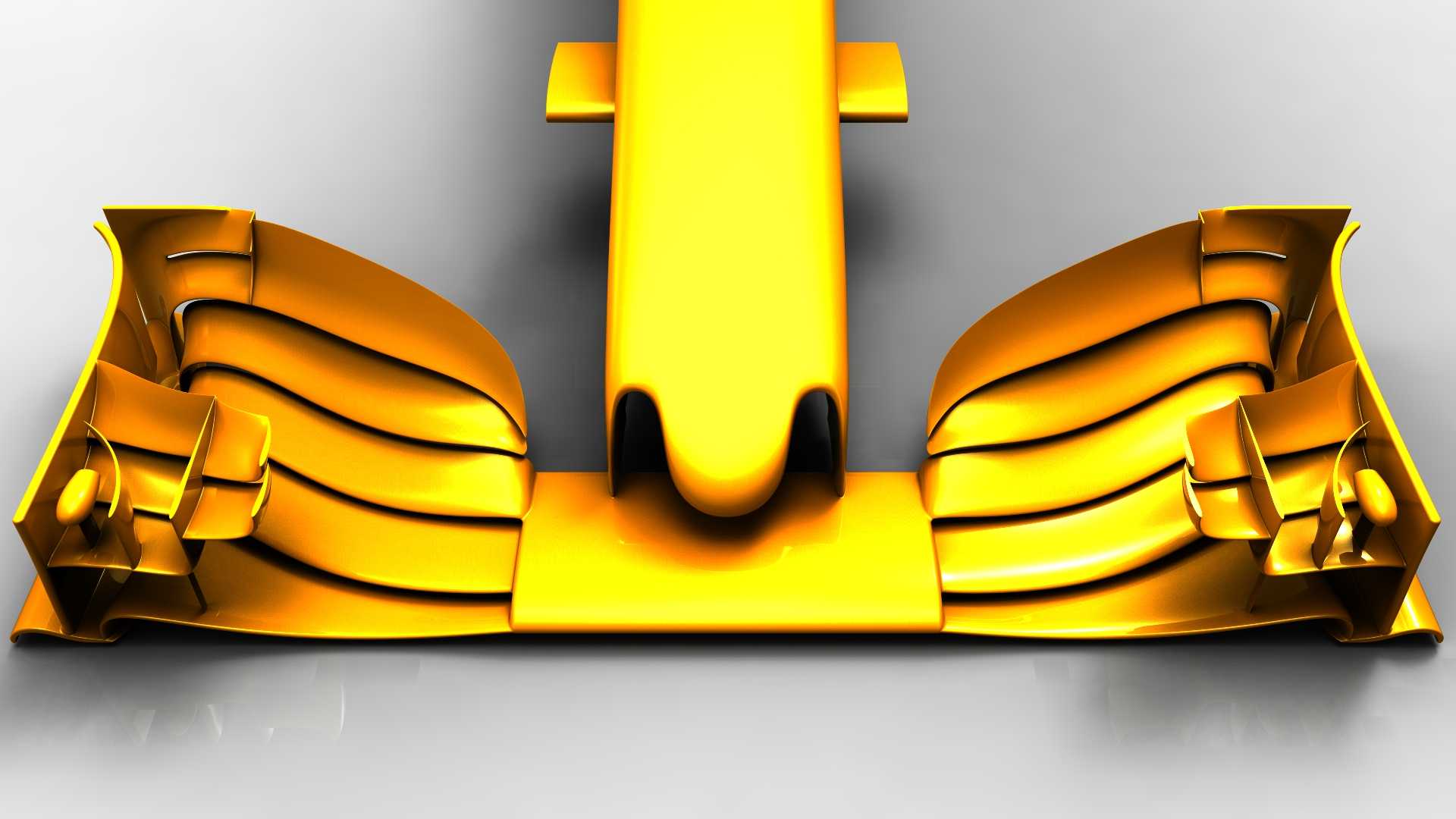

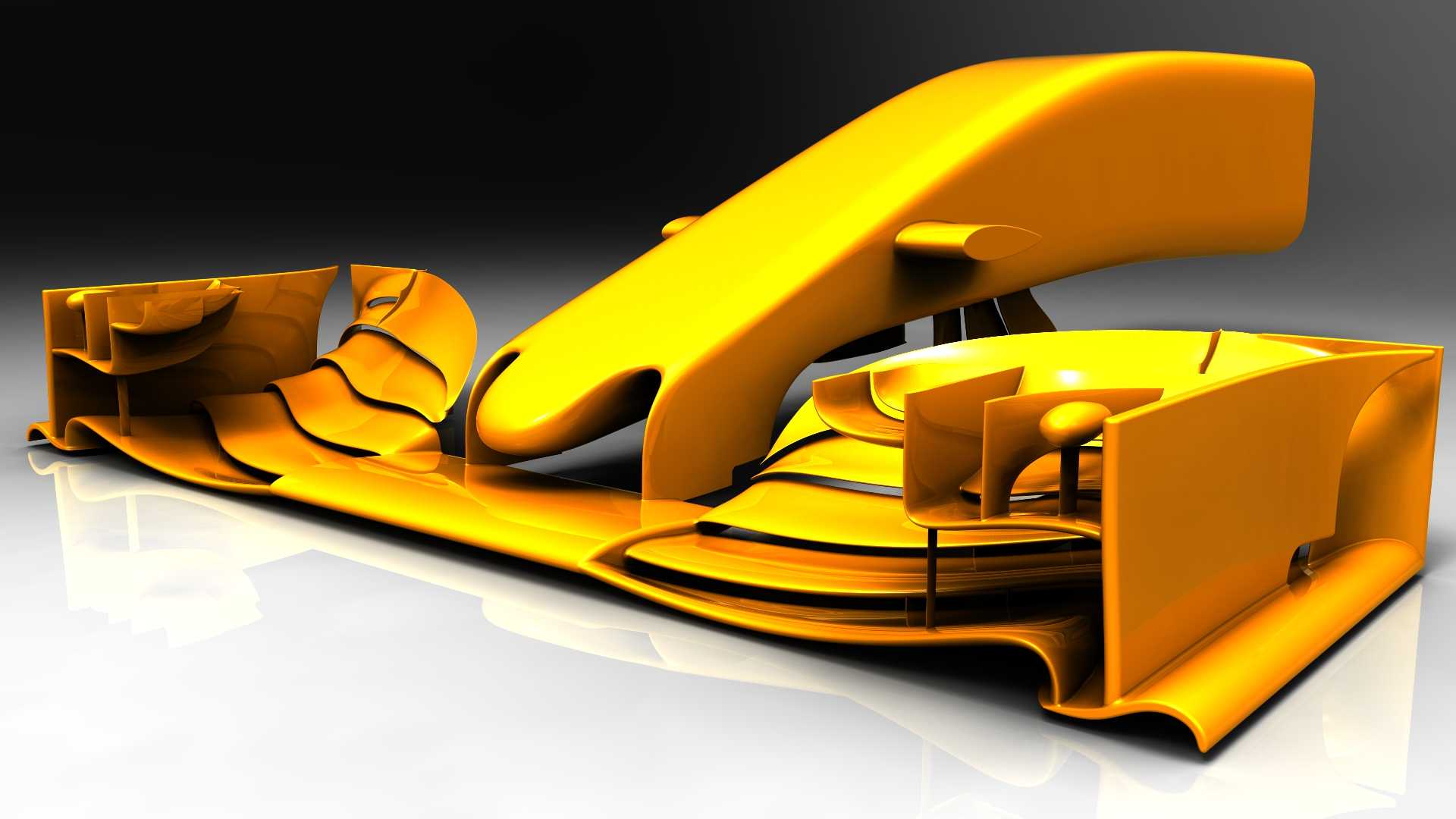

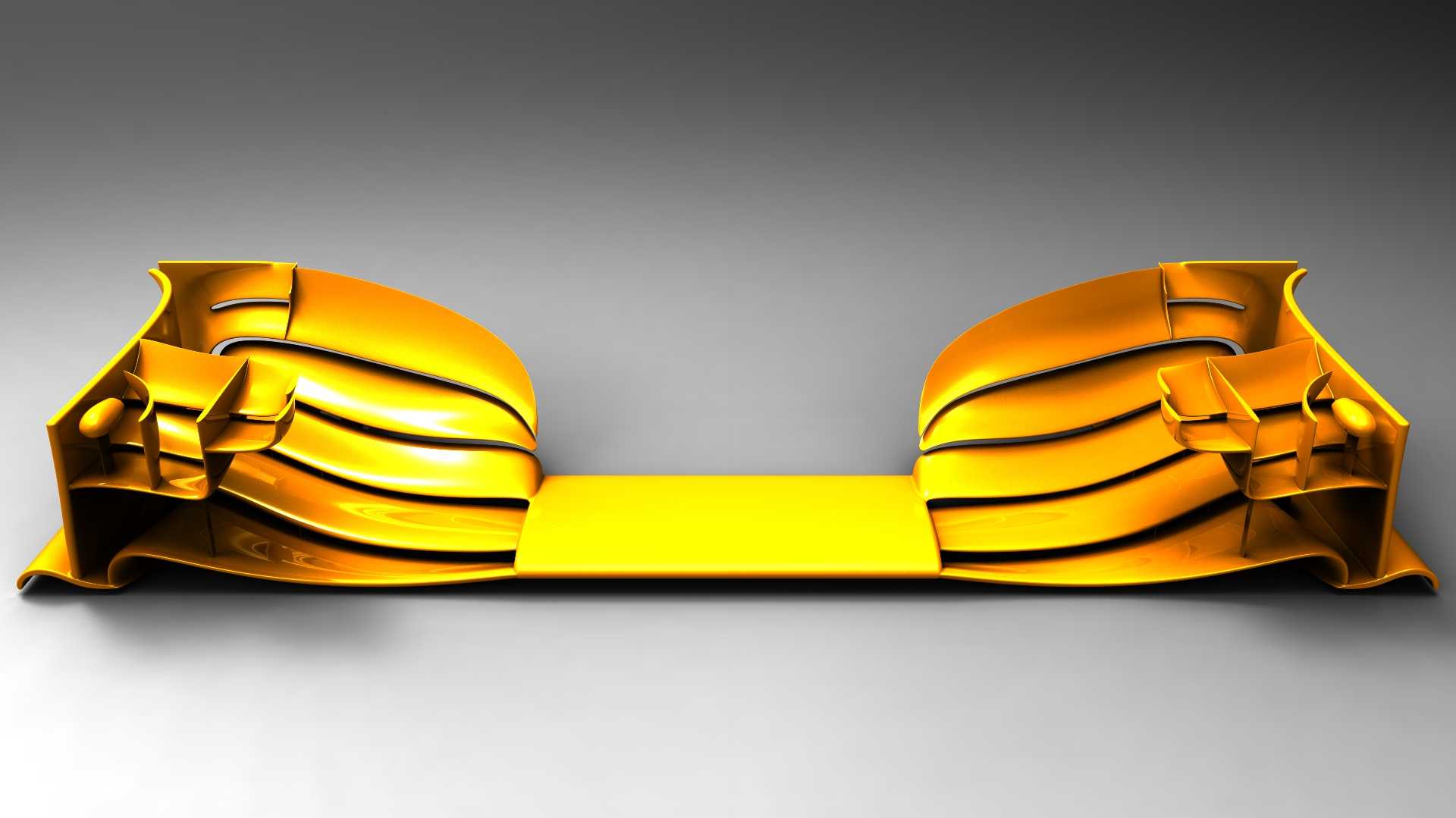

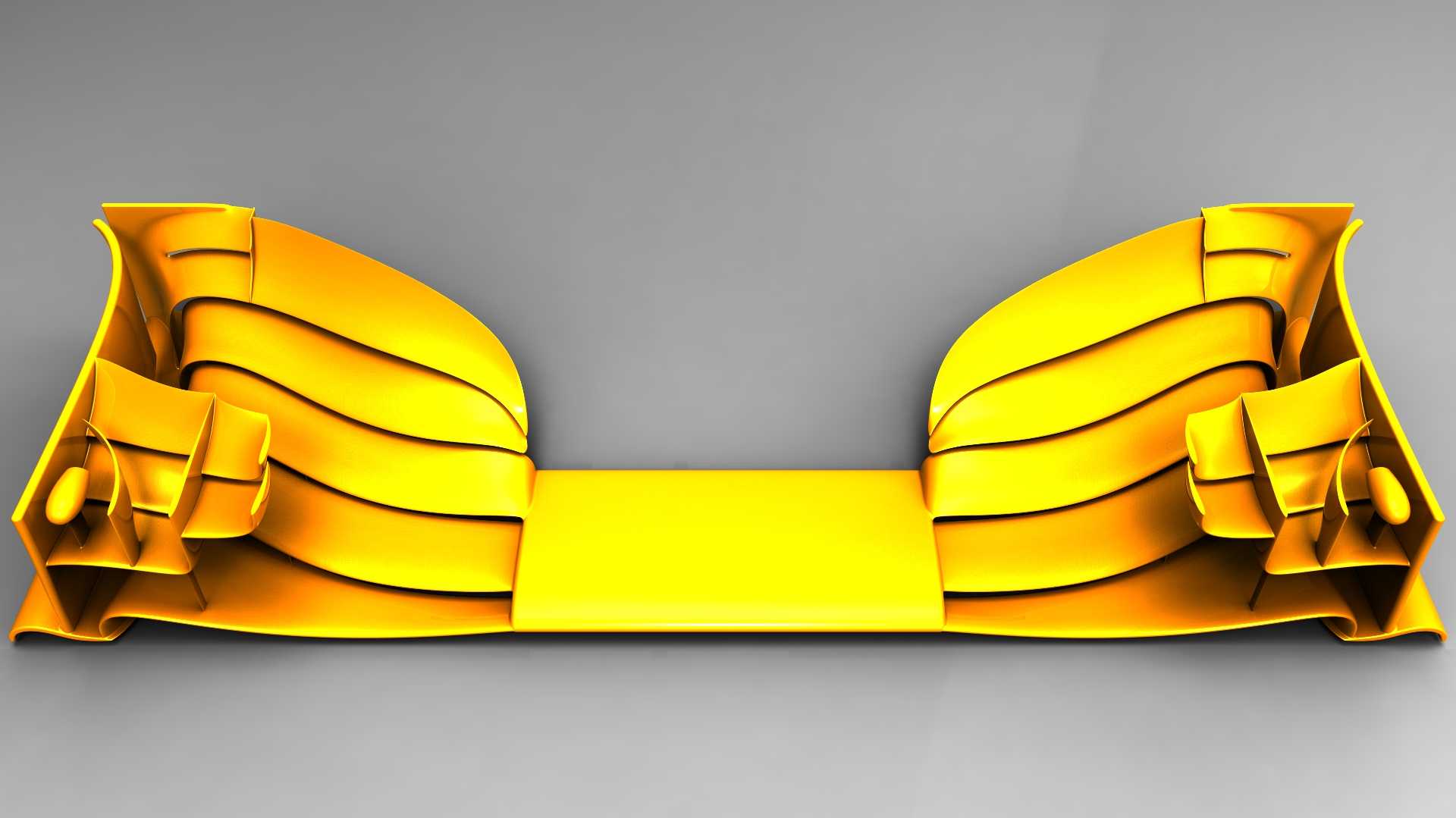

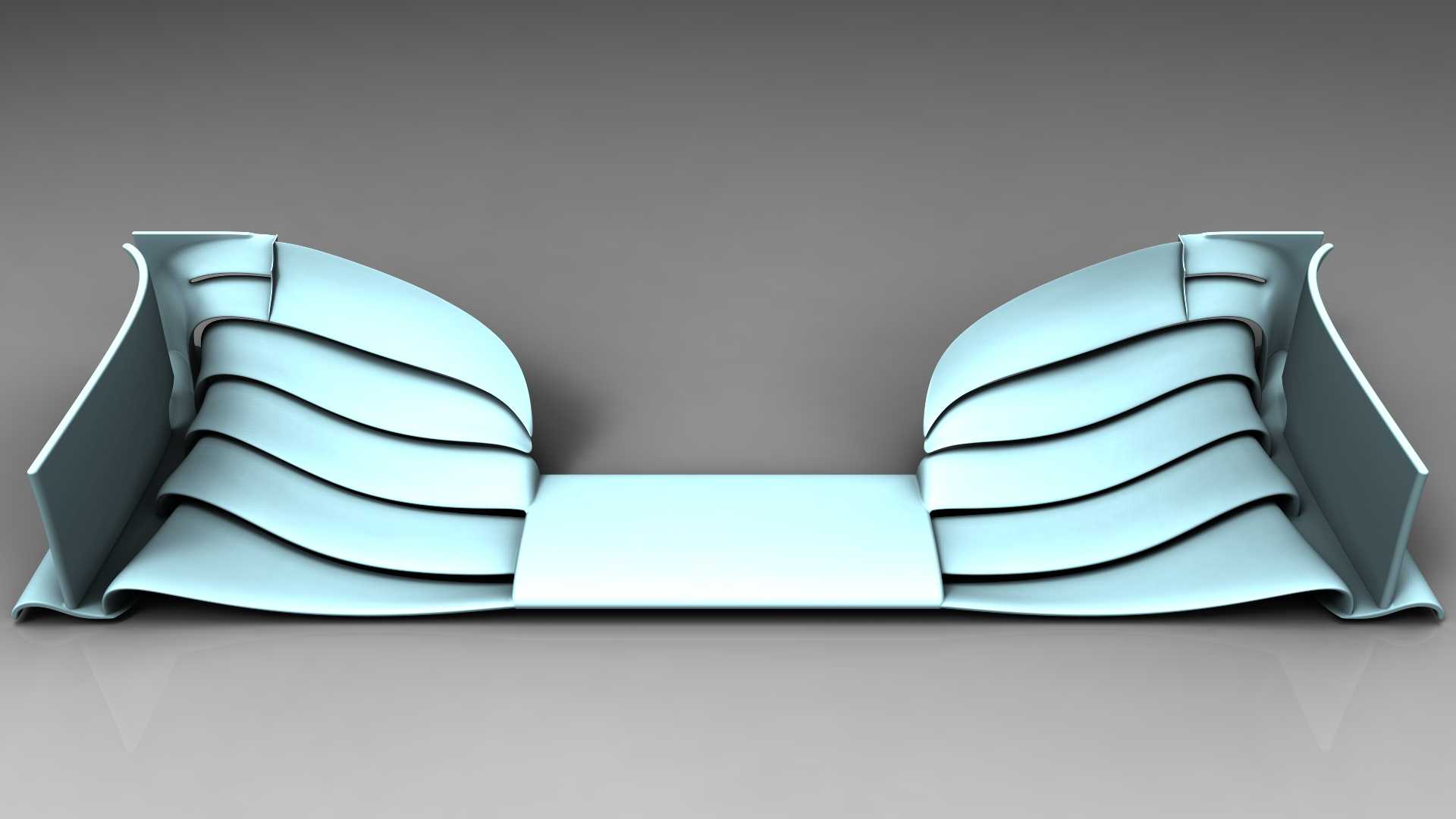

　　本次呈现的是方程式赛车前部核心空气动力学组件的三维结构，作为赛车行驶过程中最先接触来流的部件，其设计直接决定整车下压力输出水平、前轮周边流场规整度以及流向车身后部冷却系统、扩散器的气流品质，是赛车空气动力学开发环节中迭代频率最高的结构单元之一。从实际赛事应用场景来看，该部件需要在300km/h以上的极速工况下稳定输出可控下压力，同时兼顾不同赛道调校需求——高速赛道需要降低翼片攻角以减小行驶阻力，低速多弯赛道则需要加大翼片曲率提升前轴下压力，保证入弯时前轮抓地力极限。结构设计上，组件采用多层翼片分层布局，主翼板作为核心承载结构，承担近60%的前部下压力载荷，上层多组可调副翼通过不同角度的曲率设计，引导气流沿预设路径流动，

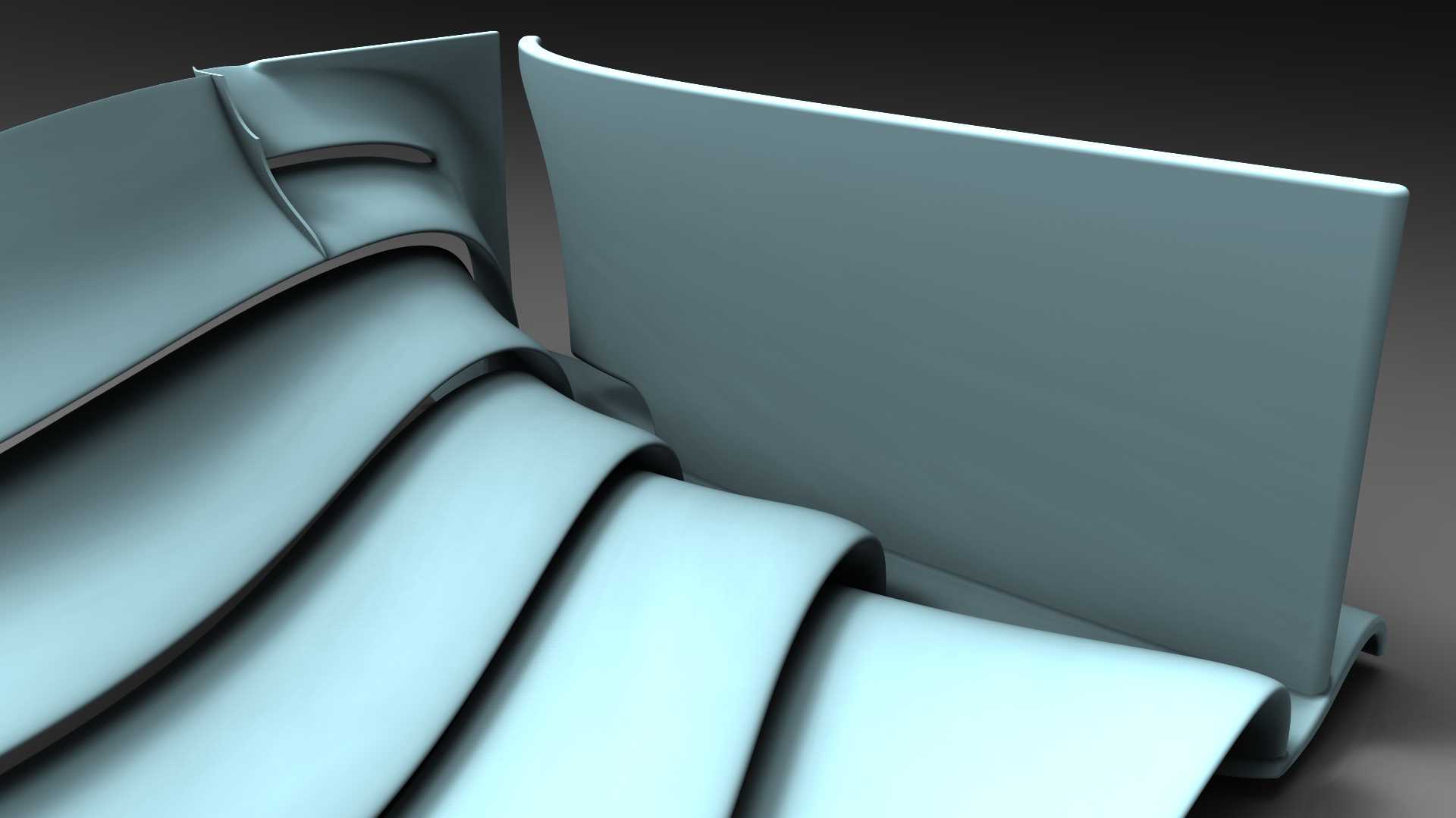

　　避免气流直接冲击前轮形成乱流；两侧端板采用外扩式曲面造型，一方面封堵翼片两端的气流绕流，减少翼尖涡流带来的能量损失，另一方面通过端板内侧的导流槽结构，将部分来流导向前轮外侧，梳理轮边乱流，降低轮胎转动带来的气流拖拽效应。翼片与鼻锥的连接区域采用渐变过渡曲面，避免截面突变带来的气流分离，连接支座的位置特意避开主翼面的高压区，减少支座本身对气流的干扰。从安装边界来看，该组件整体宽度匹配赛事规则限定的前轮轮距上限，安装点位于鼻锥前端的标准接口位置，纵向安装深度不超出前防撞结构的前端边界，保证碰撞工况下结构可按照预设溃缩路径吸能，不会侵入驾驶舱区域。翼片各层之间的间隙经过多轮流场仿真校准，既保证气流可以顺利通过翼片缝隙加速流向车底，

　　又避免间隙过大导致下压力损失，翼片边缘的厚度控制在空气动力学要求的最小临界值，在满足结构强度要求的前提下尽可能减小迎风阻力。实际建模过程中，每一段翼面的曲率都对应不同车速下的压力中心位置调整，确保赛车在制动、加速、转向等不同载荷转移工况下，前部下压力的波动幅度控制在可接受范围内，避免出现压力中心大幅偏移导致的转向特性突变。端板上集成的小型导流鳍片，可将前轮转动卷起的乱流引导至车身侧方，避免乱流进入侧箱进气口影响冷却效率，同时减少气流沿车身侧面流动时的摩擦阻力。整个结构的曲面连续性达到G2级别，保证气流沿表面流动时不会出现因曲面折角导致的分离，所有棱边都做了符合空气动力学要求的圆角处理，既减少应力集中，

　　又避免尖锐边缘产生的气动噪音与额外阻力。在结构强度层面，翼片内部设计有隐藏式加强筋布局，在承受极速下的气动载荷与路面碎石冲击时，形变量控制在空气动力学允许的范围内，不会因为翼片形变导致实际攻角偏离设计值，影响整车气动平衡。
